【基于STM32-NRF的厨房报警装置硬件设计】

总体叙述

记录一次电路设计。
本设计分为一个主机和四个从机，实现了从机数据采集和主机数据处理和命令下达。
从机1：烟雾信息采集；
从机2：可燃气体信息采集；
从机3：温湿度信息采集；
从机4：风扇控制；
主机：传感器数据显示，阈值判定和风扇控制。

电路设计

本设计为了节省成本，使用同一款PCB电路，通过器件的选择焊接方式来设计主机和从机。整个电路具备以下电路：

1. STM32F103C8T6最小系统电路；
2. OLED显示电路；
3. 电源电路；
4. USB-TTL调试电路；
5. NRF电路；
6. 蜂鸣器电路；
7. 风扇电路以及传感器电路。

电路设计说明

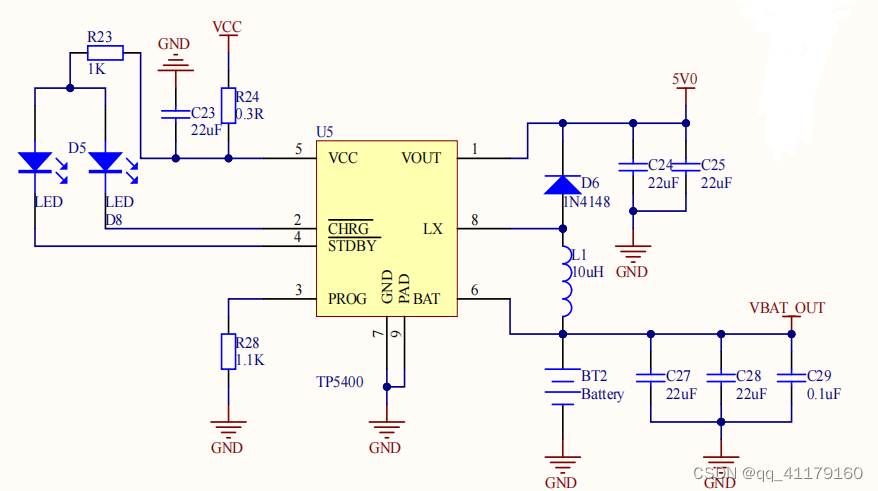

电源电路

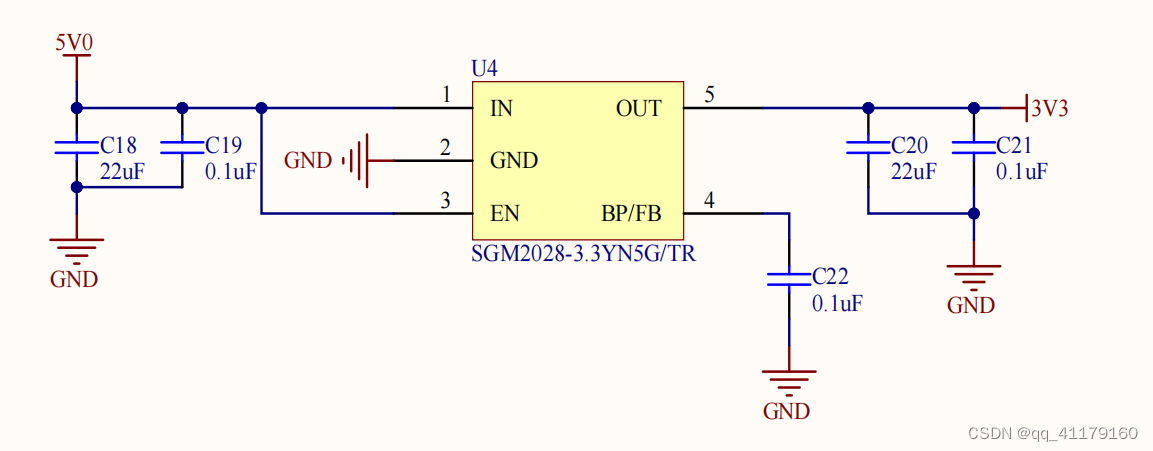

电源使用TP5400电源芯片和3.3V LDO（SGM2028-3.3）给MCU和外设供电；TP5400具备锂电池充电功能和升压功能，使用该芯片可以将3.7V电池电压升为5V，提供外设电源。（使用该芯片遇到了一个问题：不接电池，直接使用VCC的5V供电，5V0网络出来的电压只有4V多一点）

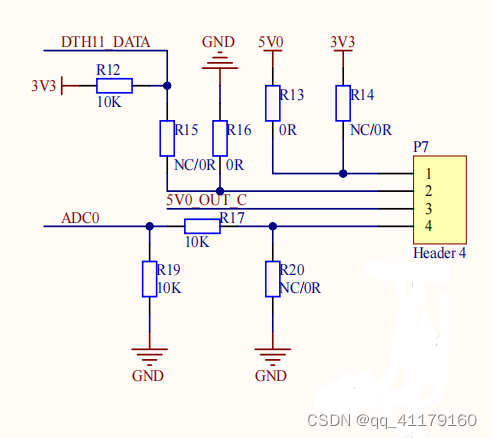

风扇与传感器电路

这里的电路有复用。。。。（偷了下懒，嘿嘿！）
温湿度传感器：焊接R14、R12、R15、R20，其余的不焊接；
烟雾和可燃气传感器：焊接R13、R16、R17、R19，其余不焊接；

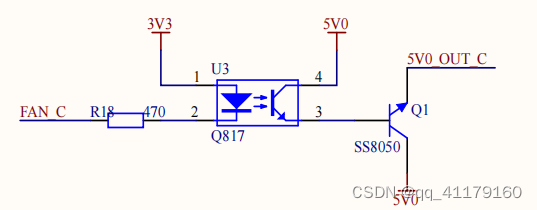

风扇：焊接R16，加上光耦电路（其实三极管就能驱动啦）。

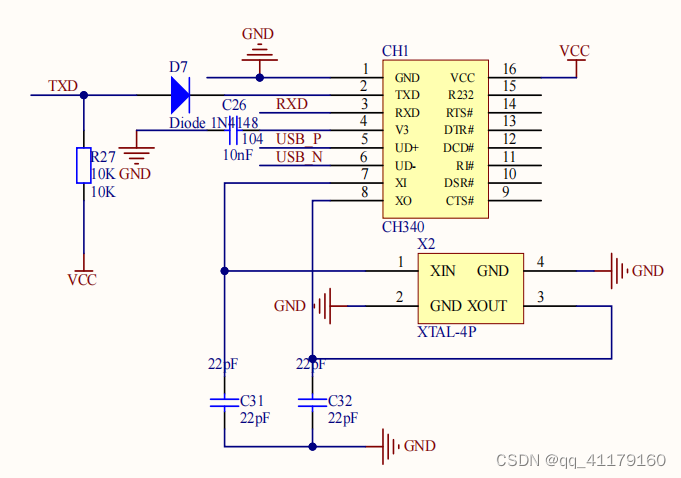

USB-TTL调试电路

方便调试，直接把USB-TLL电路整上去了，这里用的是CH340G，外置12M晶振。连接到MCU的串口1，PA9、PA10.

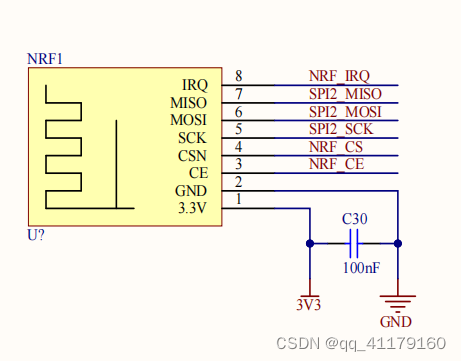

NRF电路

NRF直接使用的模块，SPI接口。
NRF数据流向：
烟雾、可燃气、温湿度 --> 主机设备
主机设备 --> 风扇
主机设备接收到传感器数据与阈值作比较，超出阈值后，警报标志为1；
主机设备每隔1秒发送一次警报标志，风扇接收后根据警报标志判断风扇是否需要开启。

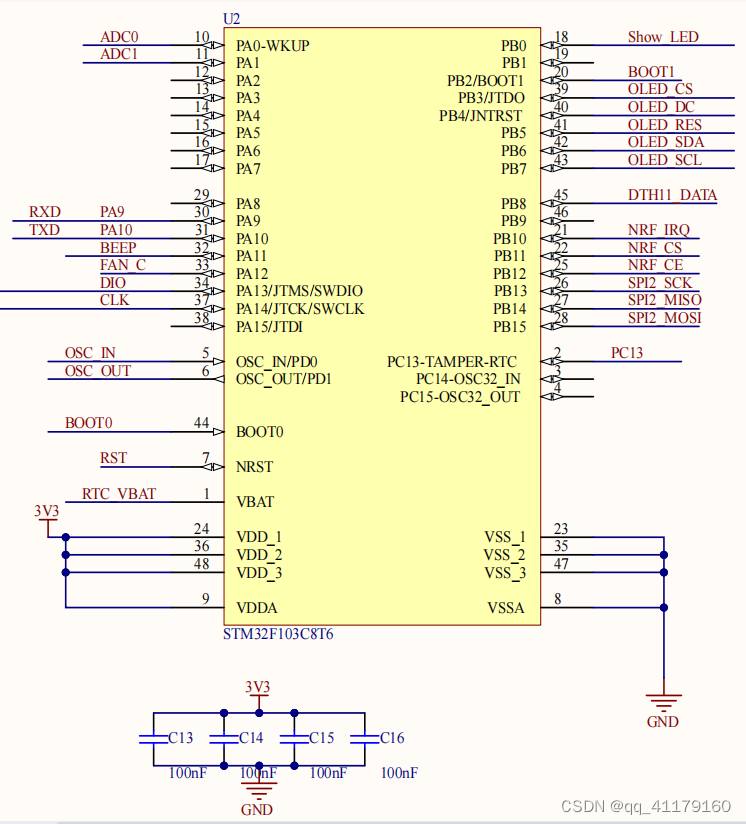

STM32引脚分配

总结

本次的设计最大的缺陷就是电源电路设计不够合理，或许可以使用MOS管加二极管，搭一个电源选择，判断电源5V0的电源是由USB供电，还是锂电池升压而来的。emmm…不过还得考虑考虑下压降。
