9. 协议和协议架构

缩写：

a	b
CM	Call Management (*)
CS	CauSe ( )
DA	Destination Address ( )
DCS	Data Coding Scheme (3GPP TS 23.040)
DI	Dialogue Identifier TCAP
GMSCA	Gateway MSC Address
GPRS	General Packet Radio Services 3GPP TS 23.060 [27])
HLR	Home Location Register (*)
IMSI	International Mobile Subscriber Identity (*)
MAL	MSIsdn Alert or IMSI-Alert (3GPP TS 23.040)
MMS	More Messages to Send (3GPP TS 23.040)
MR	Message Reference (3GPP TS 23.040)
MS	Mobile Station (*)
MSC	Mobile services Switching Centre (*)
MSCA	MSC Address
MSI	Mobile waiting Set Indication (3GPP TS 23.040)
MSIsdn	Mobile Station ISDN number (*)
MSM	More Short Messages (3GPP TS 29.002 [15])
MSRN	Mobile Station Roaming Number (*)
MT	Message Type (3GPP TS 24.011[13])
MTI	Message Type Indicator (3GPP TS 24.011[13])
MWS	Message Waiting Set (3GPP TS 23.040)
OA	Originating Address ( )
OC	Operation Code (3GPP TS 29.002 [15])
PCI	Protocol Control Information ( )
PDI	Protocol DIscriminator (*)
PRI	PRIority (3GPP TS 23.040)
RCT	ReCeption Time (3GPP TS 23.040)
REA	REcipient Address (3GPP TS 23.040)
RL	ReLay function (3GPP TS 24.011[13])
RP	Reply Path (3GPP TS 23.040)
SC	Service Centre (3GPP TS 23.040)
SCA	Service Centre Address (3GPP TS 23.040)
SCTS	Service Centre Time Stamp (3GPP TS 23.040)
SGSN	Serving GPRS Support Node (3GPP TS 23.060 [27]
SM	Short Message (3GPP TS 23.040)
SM AL	Short Message Application Layer (3GPP TS 23.040)
SME	Short Message Entity (3GPP TS 23.040)
SMI	Short Message Identifier (3GPP TS 23.040)
SM RL	Short Message Relay Layer (3GPP TS 23.040, 24.011[13])
SMS GMSC	Short Message Service Gateway MSC (3GPP TS 23.040)
SMS IWMSC	Short Message Service Interworking MSC (3GPP TS 23.040)
SoR	Status of Report (3GPP TS 23.040)
SM TL	Short Message Transfer Layer (3GPP TS 23.040)
SRI	Status Report Indication (3GPP TS 23.040)
SRR	Status Report Request (3GPP TS 23.040)
TCAP	Transaction Capabilities Application Part ( )
TID	Transaction Identifier (*)
UD	User Data ( )
UDL	User Data Length (3GPP TS 23.040)
VLR	Visitor Location Register (*)
VP	Validity Period (3GPP TS 23.040)
VPF	Validity Period Format (3GPP TS 23.040)
SM MO	Short Message Mobile Originated
SM MT	Short Message Mobile Terminated
SM AL	Short Message Application Layer
SM LL	Short Message Lower Layers
SM RL	Short Message Relay Layer
SM RP	Short Message Relay Layer Protocol
SM RS	Short Message Relay Service
SM TL	Short Message Transfer Layer
SM TP	Short Message Transfer Layer Protocol
SM TS	Short Message Transfer Service
SSN	Sub System Number
TPDU	Transfer protocol data unit

SMS的协议层结构如图7所示。
在这里插入图片描述

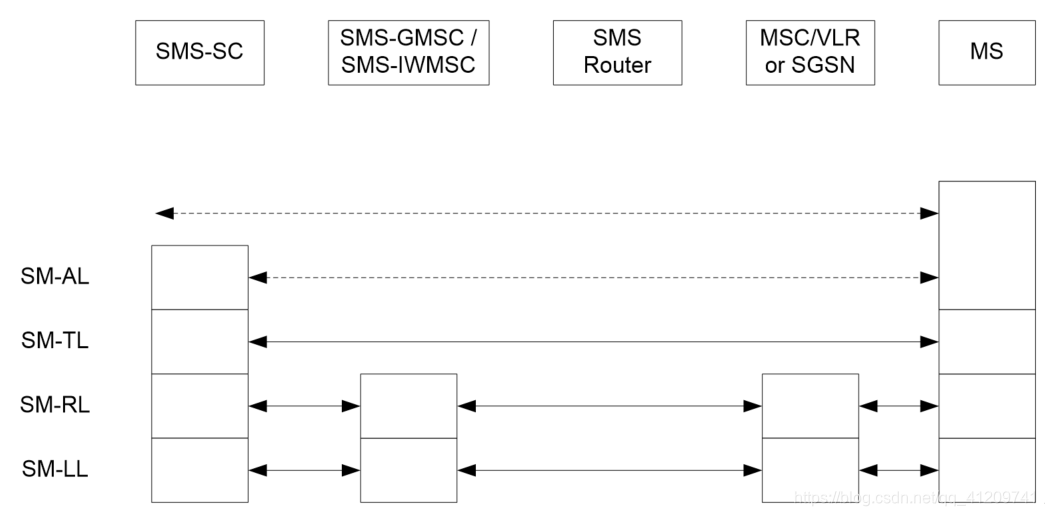

图7 短消息服务的协议层概述 Note：SMS Router是可选的功能实体，仅用于MT的情况。

SM-AL：Short Message Application Layer 应用层
SM-TL：Short Message Transfer Layer 传输层
SM-RL：Short Message Relay Layer 中继层
SM-LL：Short Message Lower Layer 下层

9.1 协议元素特性

9.1.1 八位字节和位传输顺序

八位字节是根据它们各自的编号来传输的；具有最低编号的八位字节首先被传输。每个八位字节内的位也根据其各自的编号进行传输；具有最低内部编号的位首先被传输。

9.1.2.5 地址字段

SM RL使用的地址字段在3GPP TS 24.011[13]和3GPP TS 29.002[15]中指定。

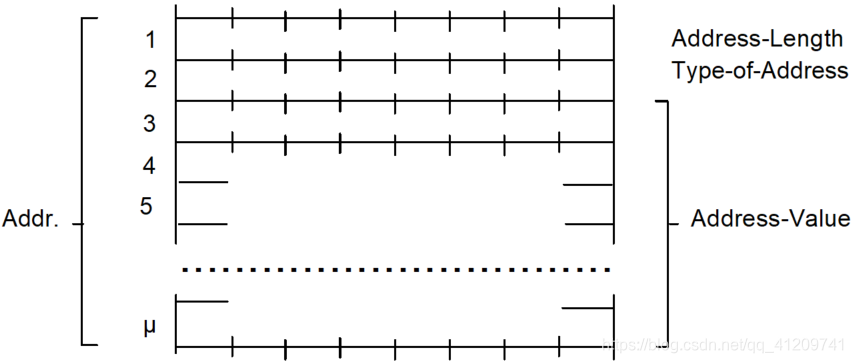

SM TL的每个地址字段由以下子字段组成：一个八位字节的地址长度字段、一个八位字节的地址类型字段和一个可变长度的地址值字段；如下所示：
在这里插入图片描述
地址长度字段是地址值字段中有用的半八位字节数的整数表示，即排除任何只包含填充位的半八位字节。
地址字段格式的类型如下：

Type of number
Bits          6 5 4
                0 0 0    Unknown
                0 0 1    International number
                0 1 0    National number
                0 1 1    Network specific number
                1 0 0    Subscriber number
                1 0 1    Alphanumeric, (coded according to 3GPP TS 23.038 [9] GSM 7 bit default alphabet)
                1 1 0    Abbreviated number
                1 1 1    Reserved for extension

“Unknown” 当用户或网络没有关于编号计划的先验信息时，使用“未知”。在这种情况下，根据网络拨号计划组织地址值字段，例如，可能存在前缀或转义数字。
当电文发往与MSC或SGSN在同一国家的收件人时，也应接受国际格式。
前缀或转义数字不应包括在内。
“网络特定号码”用于表示特定于服务网络的管理/服务号码，例如用于访问运营商。
当特定的短数字表示存储在一个或多个SCs中作为更高层应用程序的一部分时，使用“订户号”。

Numbering plan identification
Bits          3 2 1 0
                0 0 0 0    Unknown
                0 0 0 1    ISDN/telephone numbering plan (E.164 [17]/E.163[18])
                0 0 1 1    Data numbering plan (X.121)
                0 1 0 0    Telex numbering plan
                0 1 0 1    Servic
