十、图像像素点的与、或、非、异或操作

本文链接：https://blog.csdn.net/qq_41264055/article/details/136194957

项目功能实现：对图片像素点进行与或非操作
按照之前的博文结构来，这里就不在赘述了

在OpenCV中，颜色是(B,G,R)通道排列

一、头文件

yuhuofei.h
定义一个YUHUOFEI类，里面声明了一个yuhuofei方法

#pragma once

#include<opencv2/opencv.hpp>

using namespace cv;

class YUHUOFEI {
	public:
		void yuhuofei(Mat& image);
};

二、函数实现

yuhuofei.h

Mat y1 = Mat::zeros(Size(256, 256), CV_8UC3);
生成一张全为0的大小为256*256像素的8位无符号三通道的彩色图片
CV_8UC3，8位(8)、无符号字符(unsigned char，UC)、三通道(3)

rectangle(y1, Rect(50, 50, 80, 80), Scalar(255, 255, 0), -1, LINE_8, 0);
参数一：在y1的基础绘制个矩形
参数二：Rect(起始x位置,起始y位置,高,宽)
参数三：Scalar(B,G,R)
参数四：绘制方式，若为-1表示填充，之外数字越大线条越粗
参数五：LINE_AA：反锯齿，效果好，但是反应速度慢、LINE_8(常用)：以周围8个像素为基准进行消除因线段而产生的锯齿
参数六：锯齿的偏移量，微调，默认为0就行

#include"yuhuofei.h"
#include<iostream>
#include<opencv2/opencv.hpp>

void YUHUOFEI::yuhuofei(Mat& image) {
	Mat y1 = Mat::zeros(Size(256, 256), CV_8UC3);
	Mat y2 = Mat::zeros(Size(256, 256), CV_8UC3);
	Mat result_and,result_or,result_not, result_not_1, result_xor;
	rectangle(y1, Rect(50, 50, 80, 80), Scalar(255, 255, 0), -1, LINE_8, 0);
	rectangle(y2, Rect(80, 80, 80, 80), Scalar(0, 255, 255), -1, LINE_8, 0);
	/*
	参数一：对y1这个图像进行操作
	参数二：Rect(初始横坐标，初始纵坐标，高，宽)
	参数三：Scalar填充或绘制的线条颜色
	参数四：-1的话表示填充，其他数字表示绘制线条的宽度
	参数五：LINE_AA：反锯齿，效果好，但是反应速度慢、LINE_8：以周围8个像素为基准进行消除因线段而产生的锯齿
	参数六：锯齿的偏移量，微调
	*/
	imshow("y1", y1);
	imshow("y2", y2);
	bitwise_and(y1, y2, result_and);//与操作，有0则0

	bitwise_or(y1, y2, result_or);//或操作，有1则1

	//或操作其实就是按位取反而已，下面俩个操作效果等价
	bitwise_not(image,result_not); //按位取反，0变成1，1变成0
	result_not_1 = ~image;

	bitwise_xor(y1,y2,result_xor);//异或操作，相同为0，相异为1

	imshow("and", result_and);
	imshow("or", result_or);
	imshow("not", result_not);
	imshow("not_1", result_not_1);
	imshow("xor", result_xor);
}

三、主函数

yy_main.cpp

#include <opencv2/opencv.hpp>
#include <iostream>
#include "yuhuofei.h"

using namespace cv;
using namespace std;

int main(int argc, char** argv) {
	Mat src = cv::imread("E:/C++_workspace/beyond.jpg", IMREAD_COLOR);

	if (src.empty()) {
		printf("load image is false...\n");
		return -1;
	}

	namedWindow("yanyu", WINDOW_FREERATIO);
	imshow("yanyu", src);

	YUHUOFEI yy;
	yy.yuhuofei(src);

	waitKey(0);
	destroyAllWindows();

	return 0;
}

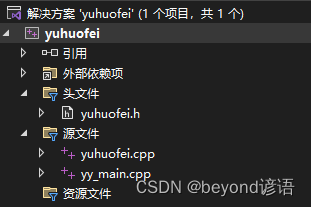

项目结构如图所示：
在这里插入图片描述

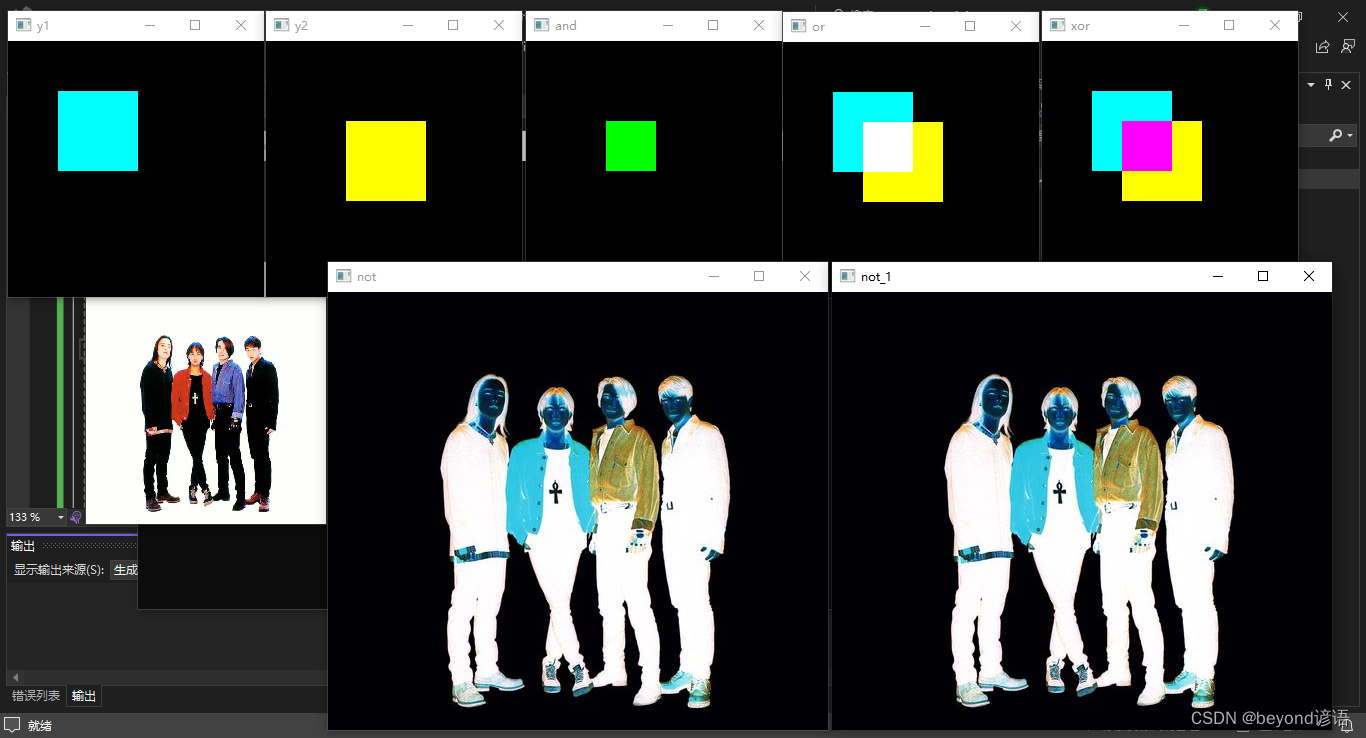

运行效果如下：
在这里插入图片描述

解释：

①对于y1图像而言

Mat y1 = Mat::zeros(Size(256, 256), CV_8UC3);
rectangle(y1, Rect(50, 50, 80, 80), Scalar(255, 255, 0), -1, LINE_8, 0);

y1的大小为256*256大小的像素值全0的黑色三颜色通道的图片
且在起始位置(50,50)处开始，高和宽均为80像素，颜色为B=255、G=255、R=0，最终显示为天蓝色
在这里插入图片描述
故y1的效果图如下所示：

②对于y2图像而言

同理，

Mat y2 = Mat::zeros(Size(256, 256), CV_8UC3);
rectangle(y2, Rect(80, 80, 80, 80), Scalar(0, 255, 255), -1, LINE_8, 0);

y2的大小为256*256大小的像素值全0的黑色三颜色通道的图片

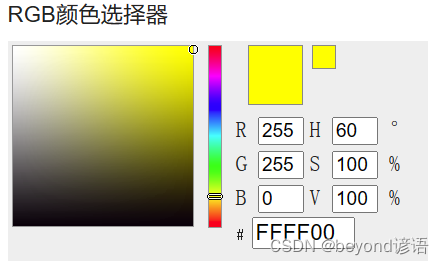

且在起始位置(80,80)处开始，高和宽均为80像素，颜色为B=0、G=255、R=255，最终显示为黄色
在这里插入图片描述

故y2的效果图如下所示：
在这里插入图片描述

③AND与操作

与操作，有0则0，除相交区域以外都为黑色，因为黑色为0
对于相交区域而言

	B	G	R
y1	255	255	0
y2	0	255	255

255按位展开为：1111 1111
对于B这个通道，相与之后结果为0
对于G这个通道，相与之后结果为255
对于R这个通道，相与之后结果为0
故最终的颜色为(0,255,0)，为绿色
在这里插入图片描述

④OR或操作

或操作，有1则1，因为底色为全0的黑色，这里的或操作相当于神经网络语义分割里面的交并比IOU

未相交的地方颜色保持原有颜色不变

相交地方进行或操作

	B	G	R
y1	255	255	0
y2	0	255	255

255按位展开为：1111 1111
对于B这个通道，相或之后结果为255
对于G这个通道，相或之后结果为255
对于R这个通道，相或之后结果为255
故最终的颜色为(255,255,255)，为白色
在这里插入图片描述

⑤NOT非操作

按位取反，0变为1，1变成0
非操作是单目运算符
也可以通过取反符号~进行操作

result_not和result_not_1是等价的

bitwise_not(image,result_not); //按位取反，0变成1，1变成0
result_not_1 = ~image;

原图：在这里插入图片描述
result_not：

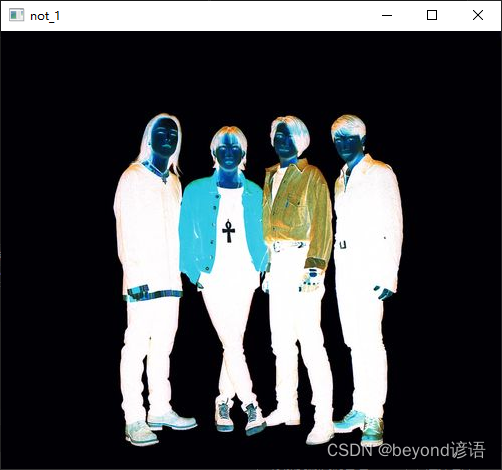

result_not_1：

⑥异或XOR操作

异或：相异为1，相同为0
因为底色是全为0的黑色，故除了相交的区域之外，其他的区域保持原色彩不变

相交的区域进行异或即可

	B	G	R
y1	255	255	0
y2	0	255	255

255按位展开为：1111 1111
对于B这个通道，异或之后结果为255
对于G这个通道，异或之后结果为0
对于R这个通道，异或之后结果为255

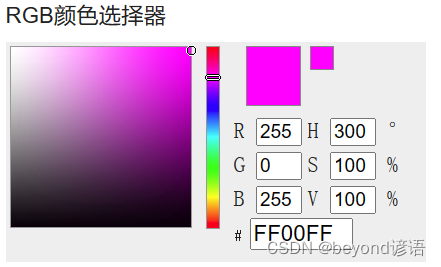

故最终的颜色为(255,0,255)，为紫色
在这里插入图片描述
