掌握这两步，轻松解决WorkNC3轴程序在五轴机床中XY超行程难题

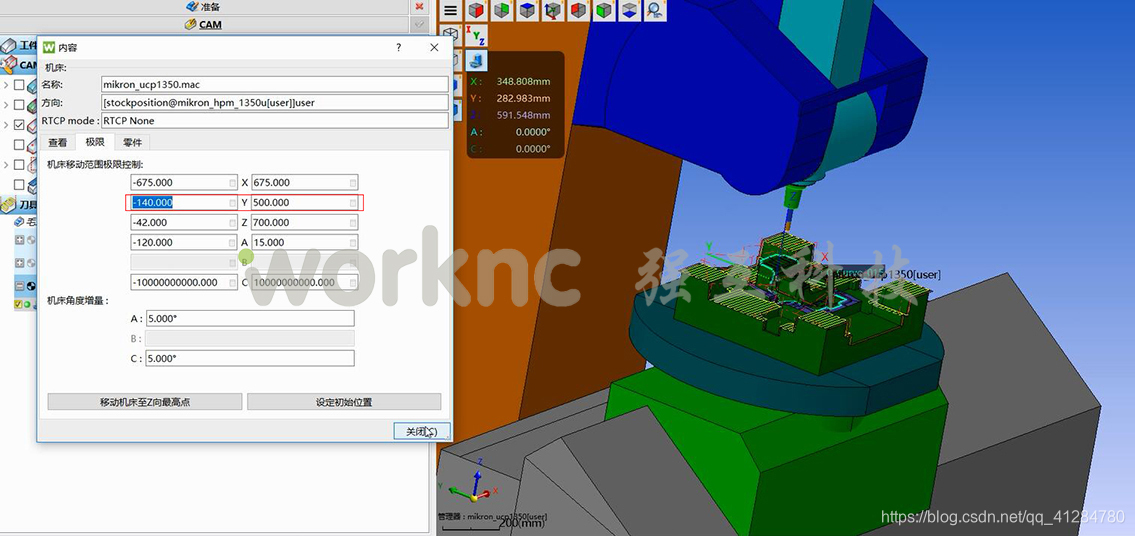

在五轴编程加工中，机床极限常常是一个困扰编程人员的问题。以Mikron ucp1350为例，如图所示的方向，Y轴不能超过中心的140mm, Y正是500mm。这种情况下，若是伸的太远，则会使精度变差，所以会把Y轴的极限往里控制一点，让主轴头不会往外超得太远。

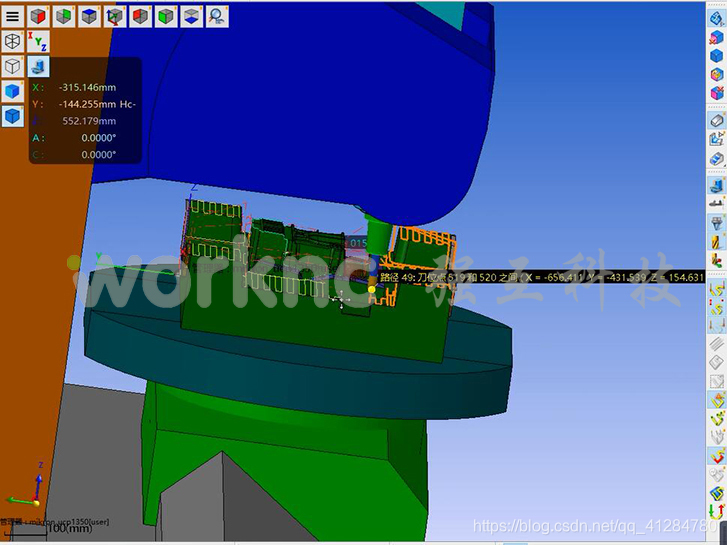

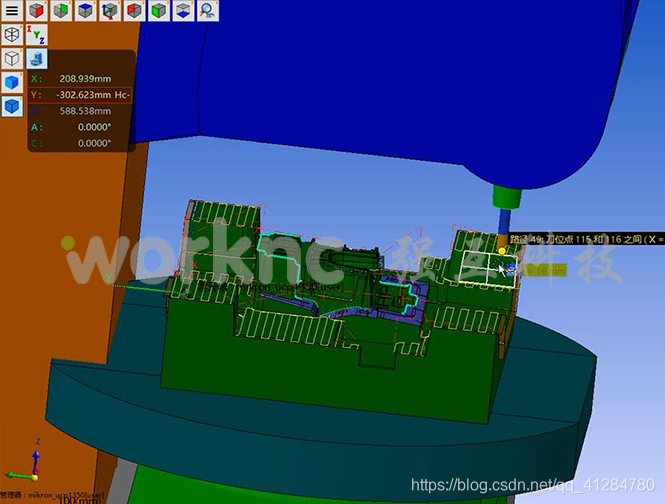

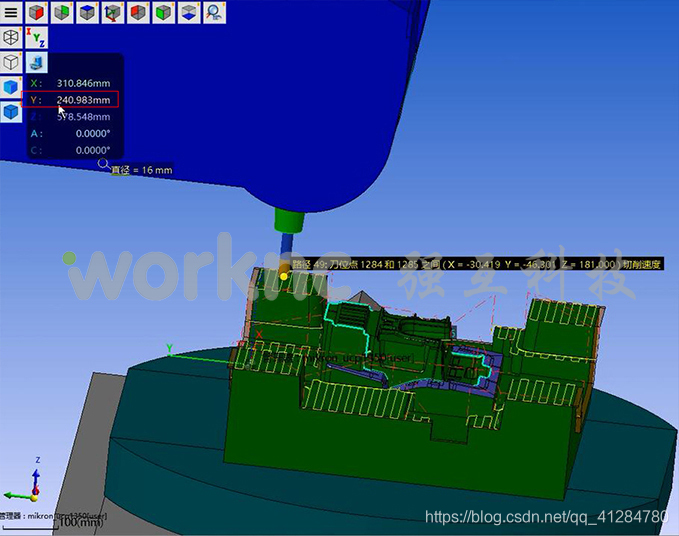

例如，下图所示Y轴是-240.983mm，机床未超程，若是将鼠标点在最外侧，显示-302.623mm Hc-, 说明已经超程。

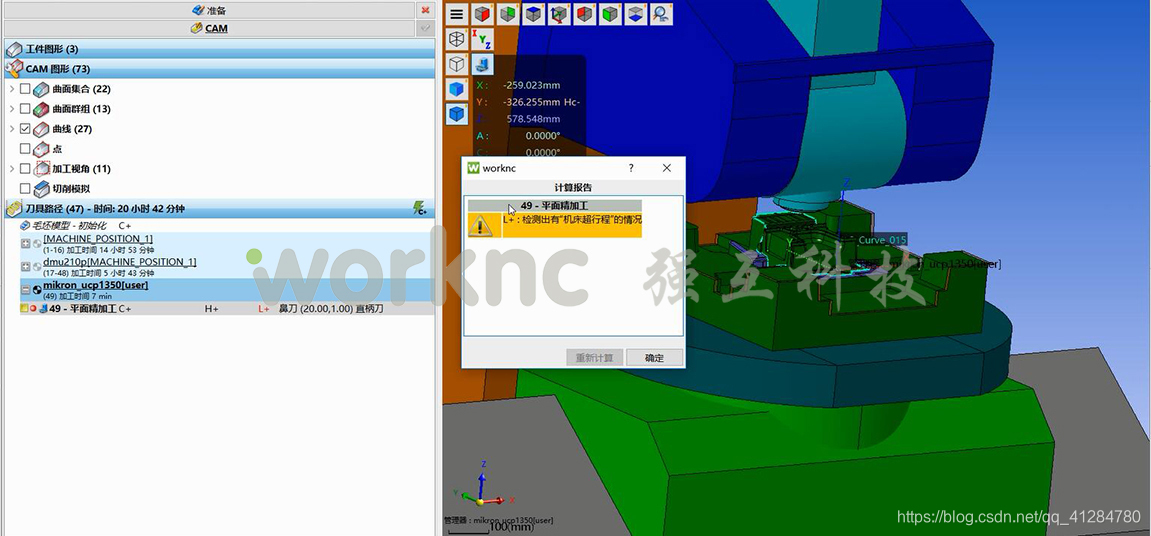

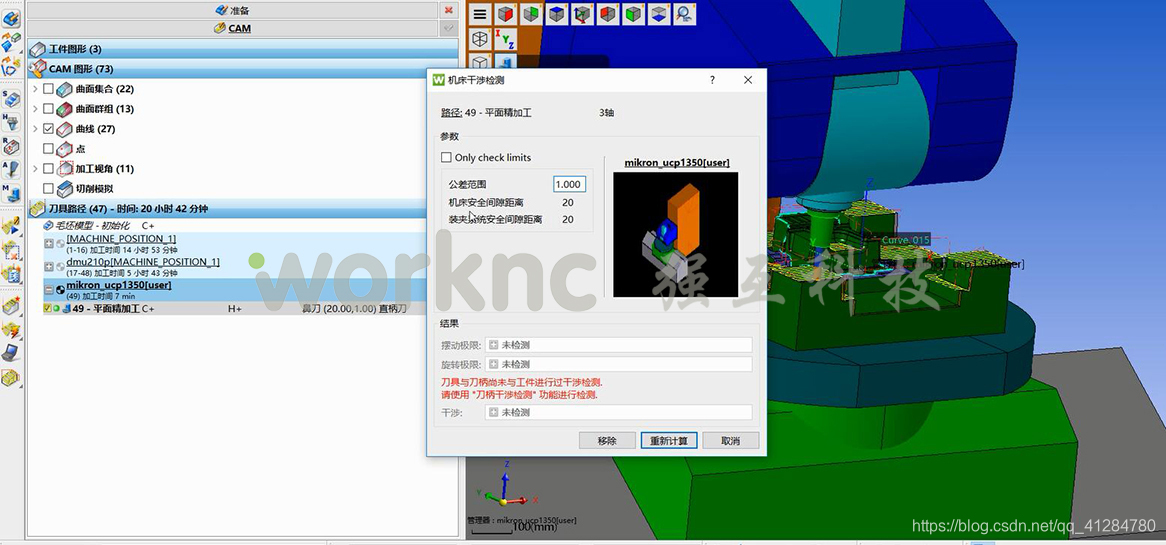

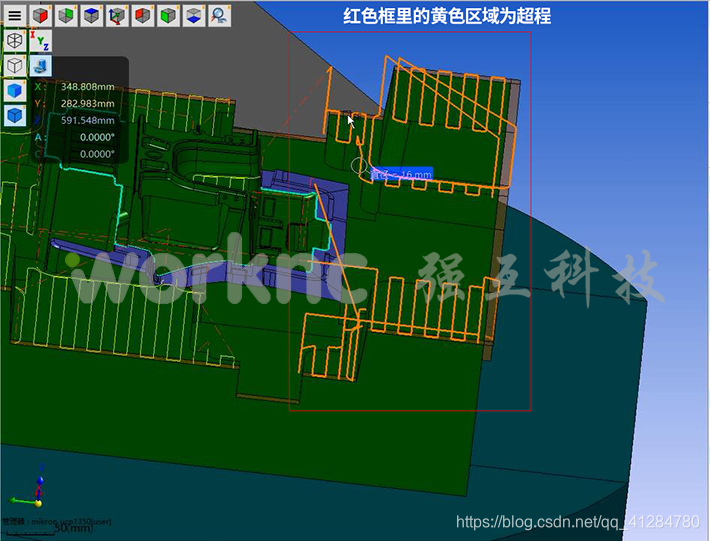

这个问题会让编程人员在编三轴程序的时候很困扰。有的编程人员会把它分成几块，然后旋转工作台去加工去解决这个问题,但是过程比较繁琐。那在WorkNC中有没有一种更加简单的方法呢！WorkNC中有一个好用的方法可以解决这个问题。首先点击“M”检查出现超程的地方，这样能够很精确很明显看到超程的地方。

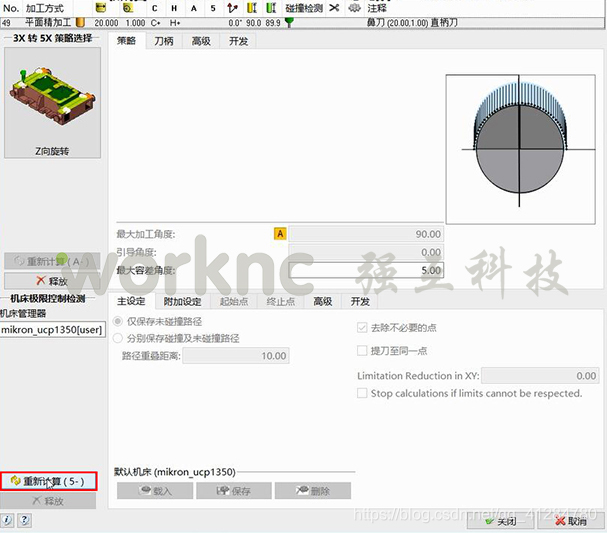

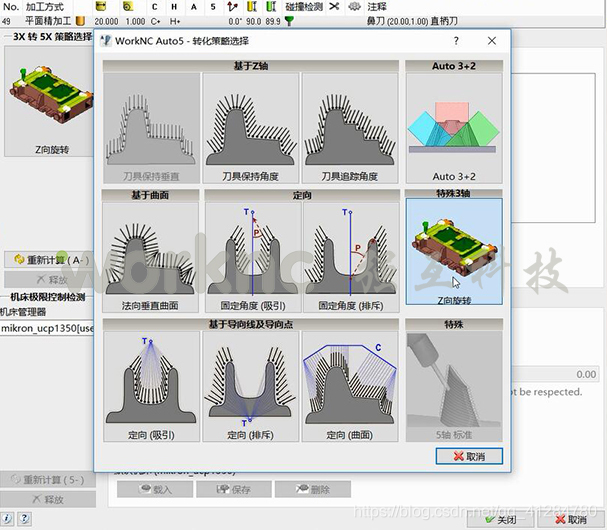

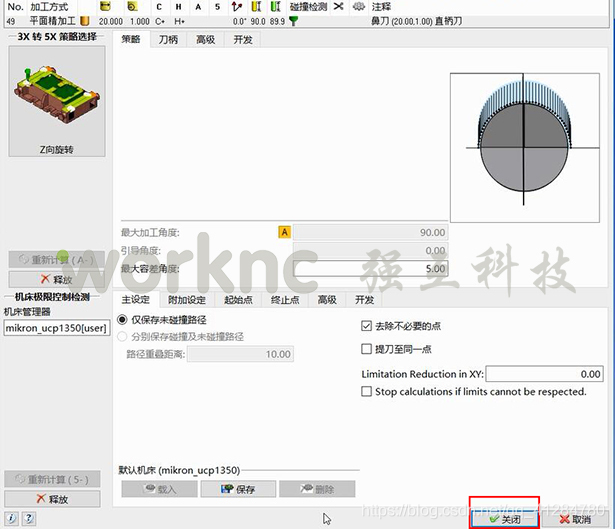

然后点选刀路，选择“A”,选择“Z向旋转”，选择“重新计算”，点击关闭。

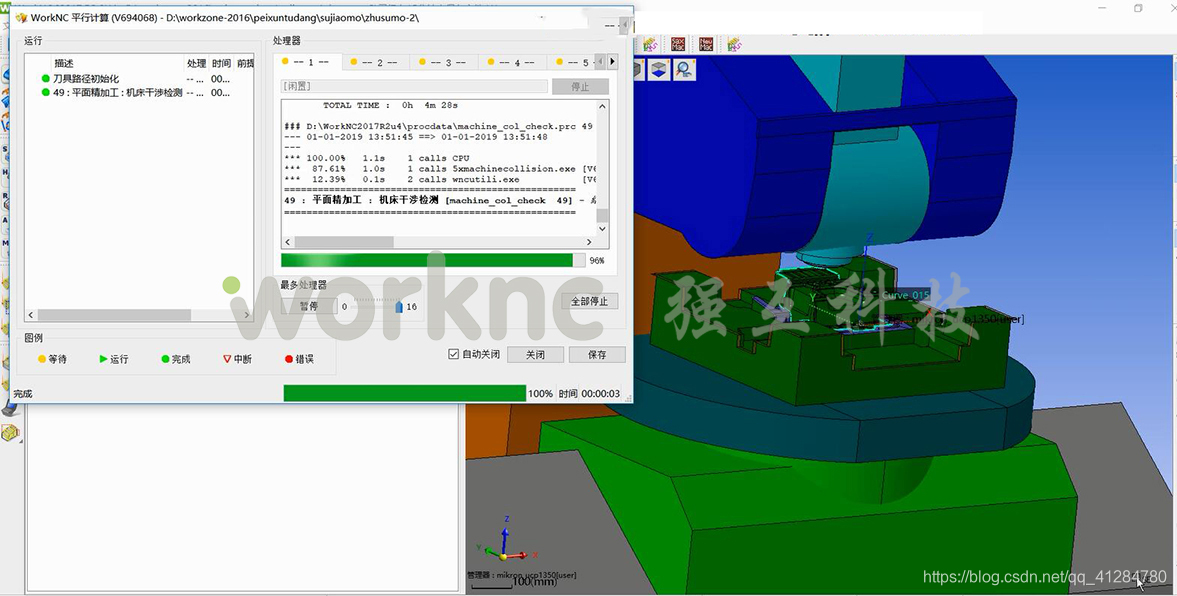

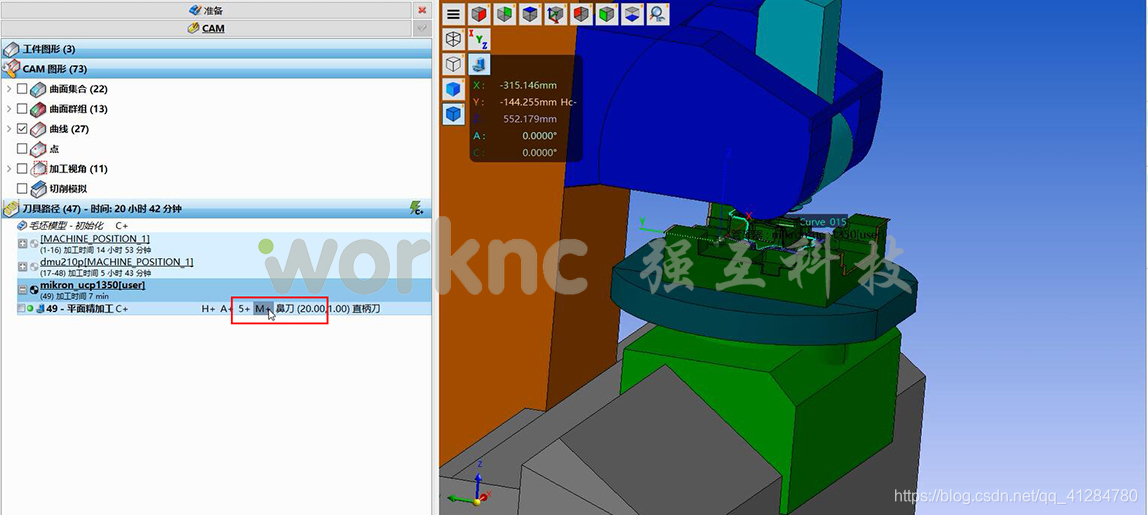

计算后得到“M”没有超程的图标，此时获得的刀路完全没有问题

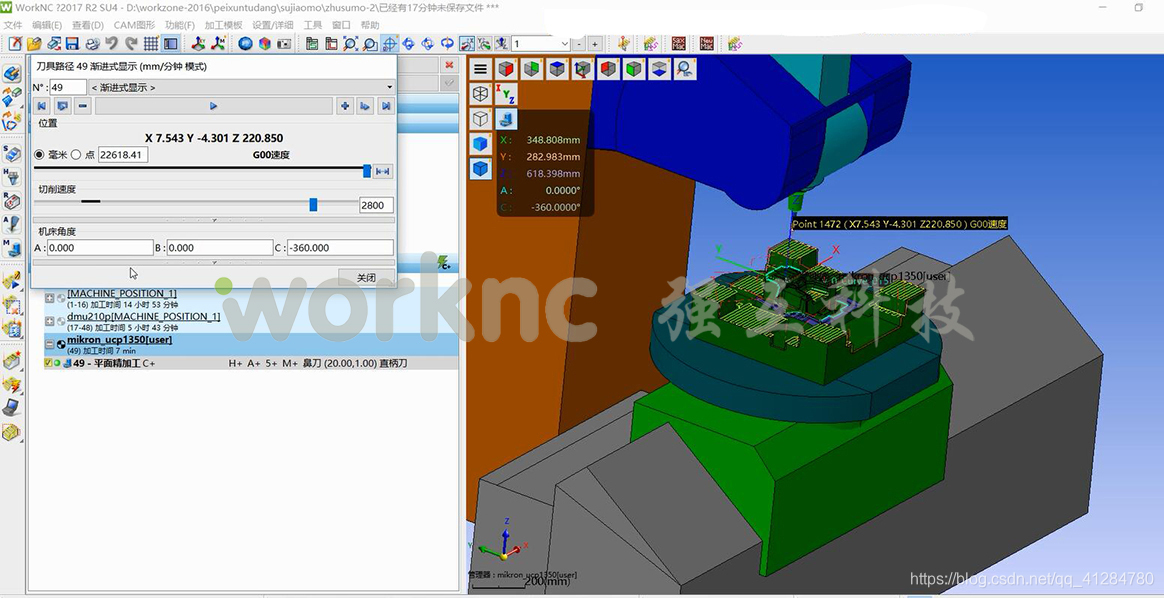

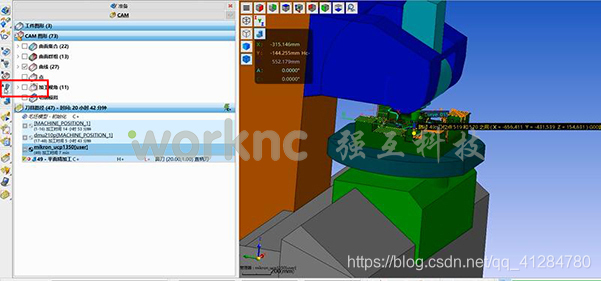

为了看的更加清楚，可以通过模拟进行确认

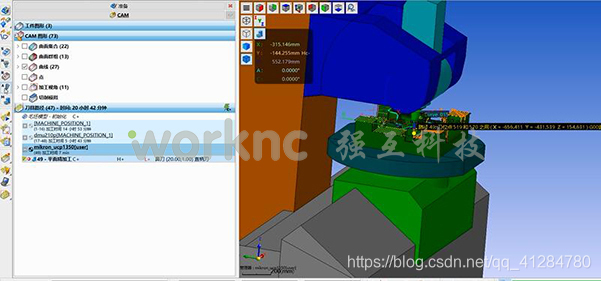

模拟后可以确认没有出现问题

通过这种方法不用担心Y轴会超行程，能够在一个合理的范围以内自动控制它。
