51单片机函数发生器

最新推荐文章于 2024-11-14 16:08:06 发布
最新推荐文章于 2024-11-14 16:08:06 发布
阅读量2.7k 收藏 15
点赞数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41495248/article/details/83817717
版权

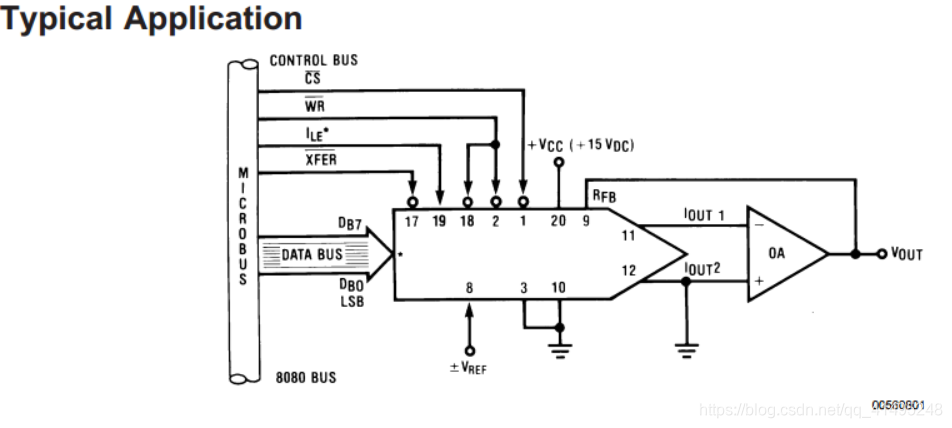

本文讲述了作者在51单片机课程设计中制作函数发生器遇到的问题，包括PCB设计、接口接触不良、电压输出低等问题。通过研究datasheet和资料，了解到运放LM358在单电源下的限制以及DAC0832的正确使用方式。最终总结出，为了获得更大的电压输出，双极性配置和避免在运放与DAC间加反馈电阻是关键。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  啊，课程设计，选了个“简单”的题目——函数发生器,后来发现太多坑了。且慢慢道。

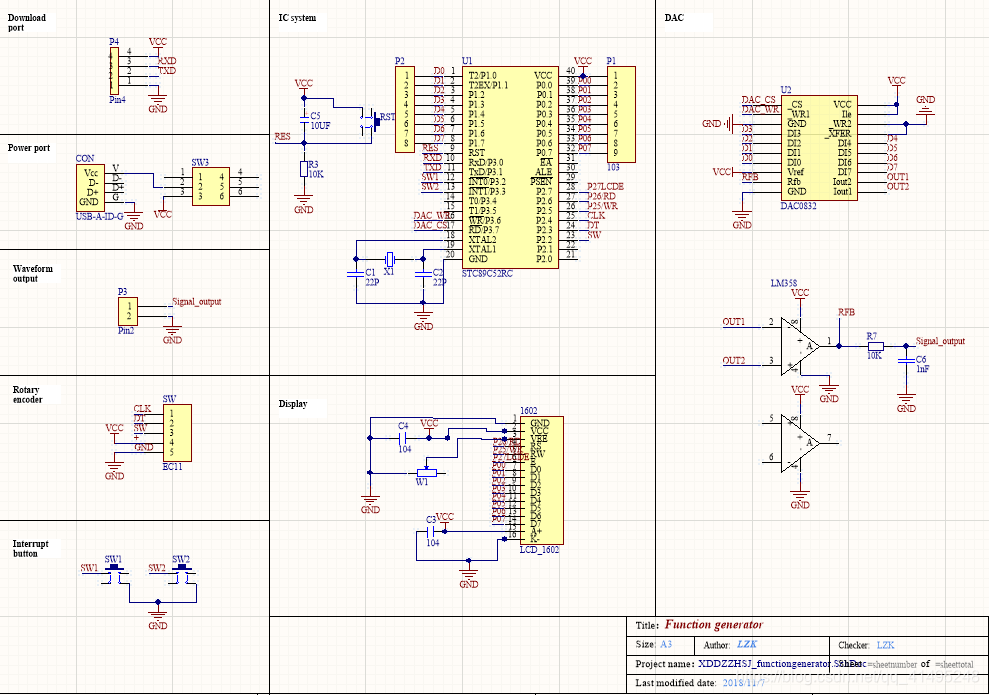

  这个题目在某度上有很多完成的项目且有经过Protues仿真。我图方便，就简单抄了里面DAC输出电路的原理图。反正有人验证过，应该可以用。打脸。

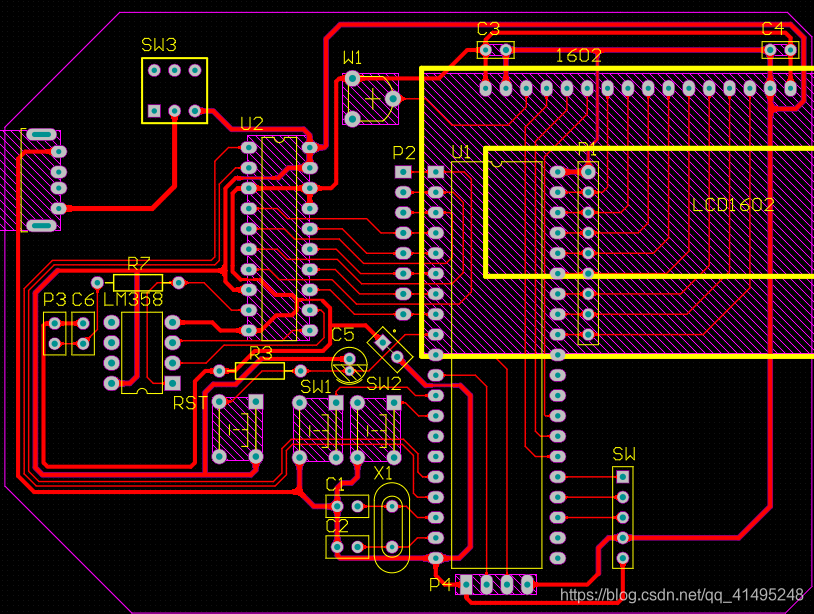

   由于学校条件设备原因，板子只能打单层的。将就着看吧。画的也一般。

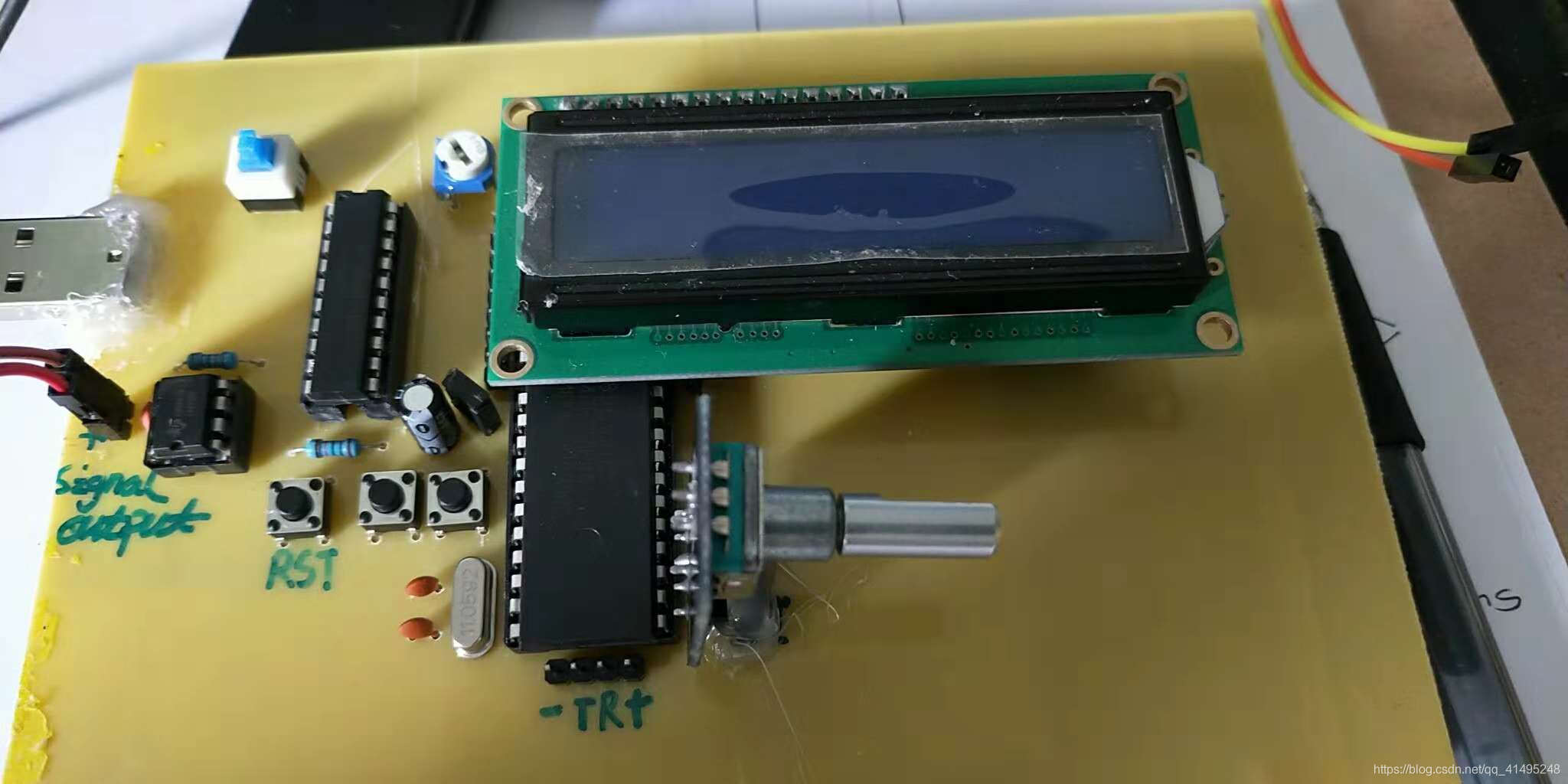

  PCB是初版，实际电路我做了一些改动。额，刚开始调试很大原因是因为直插件的接口接触不良
