AD导出3D模型的各种方法——AD转SW（MCAD插件一键生成），也适用于Fusion360、Inventor等三维建模软件

〇、所有方法的链接

1、AD转SW（贴图形式）

2、AD转SW（MCAD插件一键生成），也适用于Fusion360、Inventor等三维建模软件

3、AD转Keyshot（待写）

4、AD转PPT（待写）

一、前情提要

  本系列文章将尽量收集全网的所有3D模型导出方法，每一种方式的效果和使用软件可能都不相同，故大家可以选择一种适合自己的方法。当然若有大佬知道新的方法，可以告诉我让我补充完整,(❀^ω^)ﾉﾞ。

二、使用软件以及效果展示

 1、使用软件

  AltiumDesigner+SOLIDWORKS/Inventor/Fusion 360/PTC Creo Plugin/Siemens NX Plugin+MCAD插件
  这里以SW举例，其他软件没有研究过

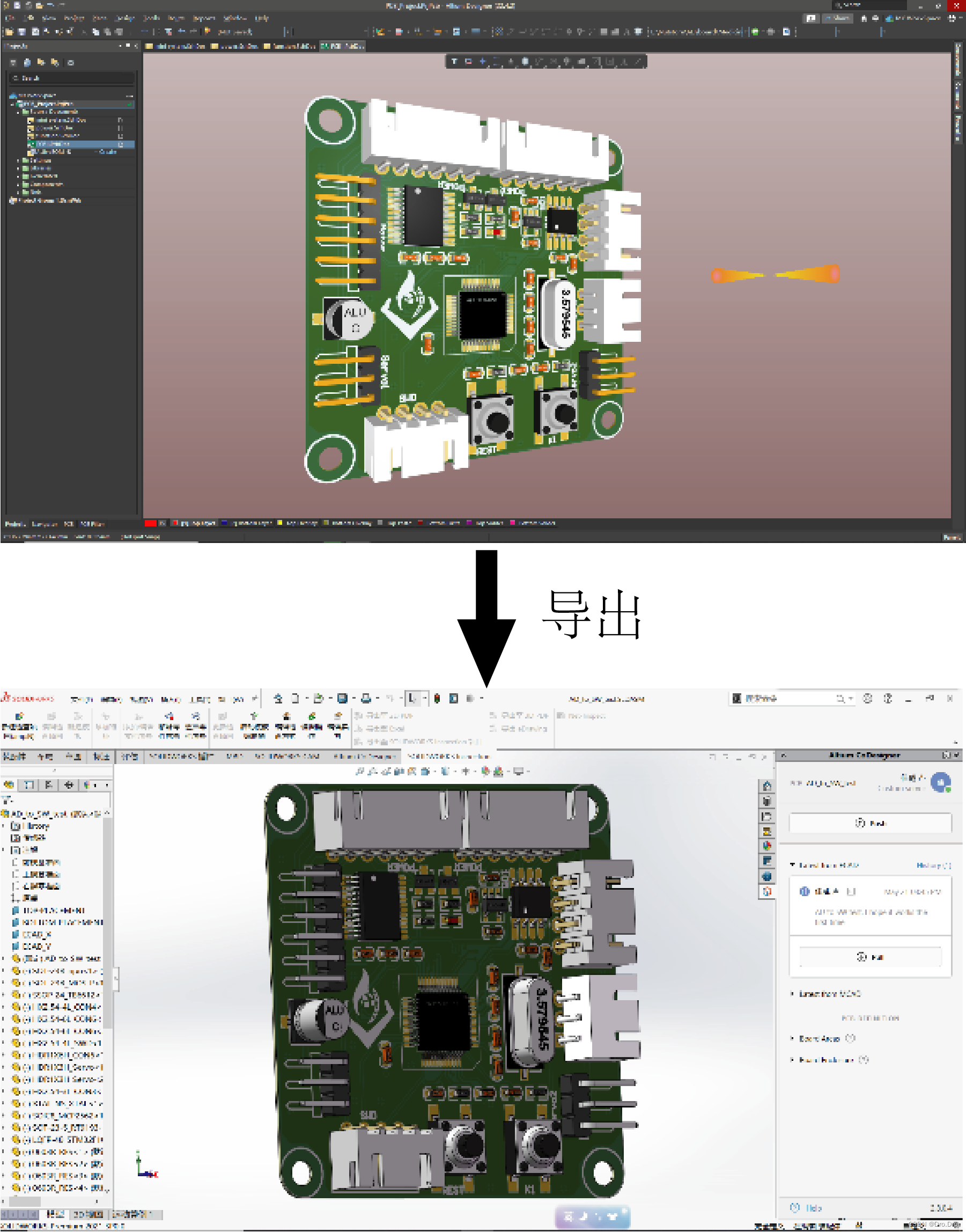

 2、效果展示

  本方法将介绍如果把AD模型导入到SW中，方便在SW中建模，这里使用官方推荐的MCAD插件方式，基本上可实现一键双向导入，可以很方便的实现结构工程师和PCB工程师的协同设计。

三、前期准备

 1、注册DigiPCBA账号

  首先大家要注册DigiPCBA账号，怎么注册点击以下链接：DigiPCBA账号注册见目录。如果已经有了账号则不用注册了。

 2、AD登录DigiPCBA账号

  可能很多人用的都是用的非正版软件，右上角会显示Not Signed In，如下图所示

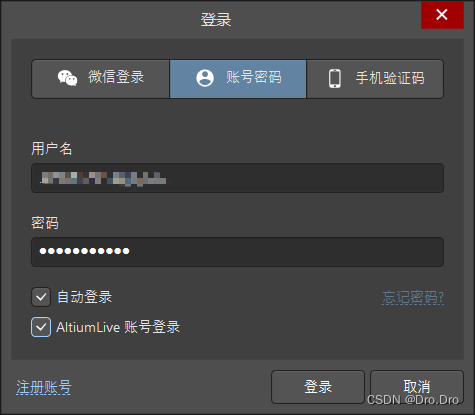

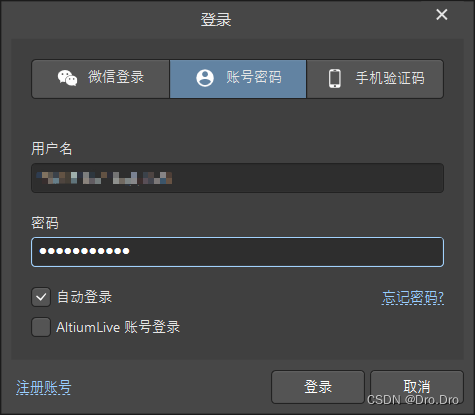

  点击登录，然后再账号密码那输入刚刚注册的DigiPCBA账号，如果是非正版软件，则不用在AltiumLive 账号登录那打钩，如下所示

  如果是正版的则要打钩，而且最好登录正版的账号，如下所示。（当然正版账号登录完后记得设置一下license）

  怎么获取正版软件可以点击下面的链接：AD正版授权获取

 3、下载MCAD插件

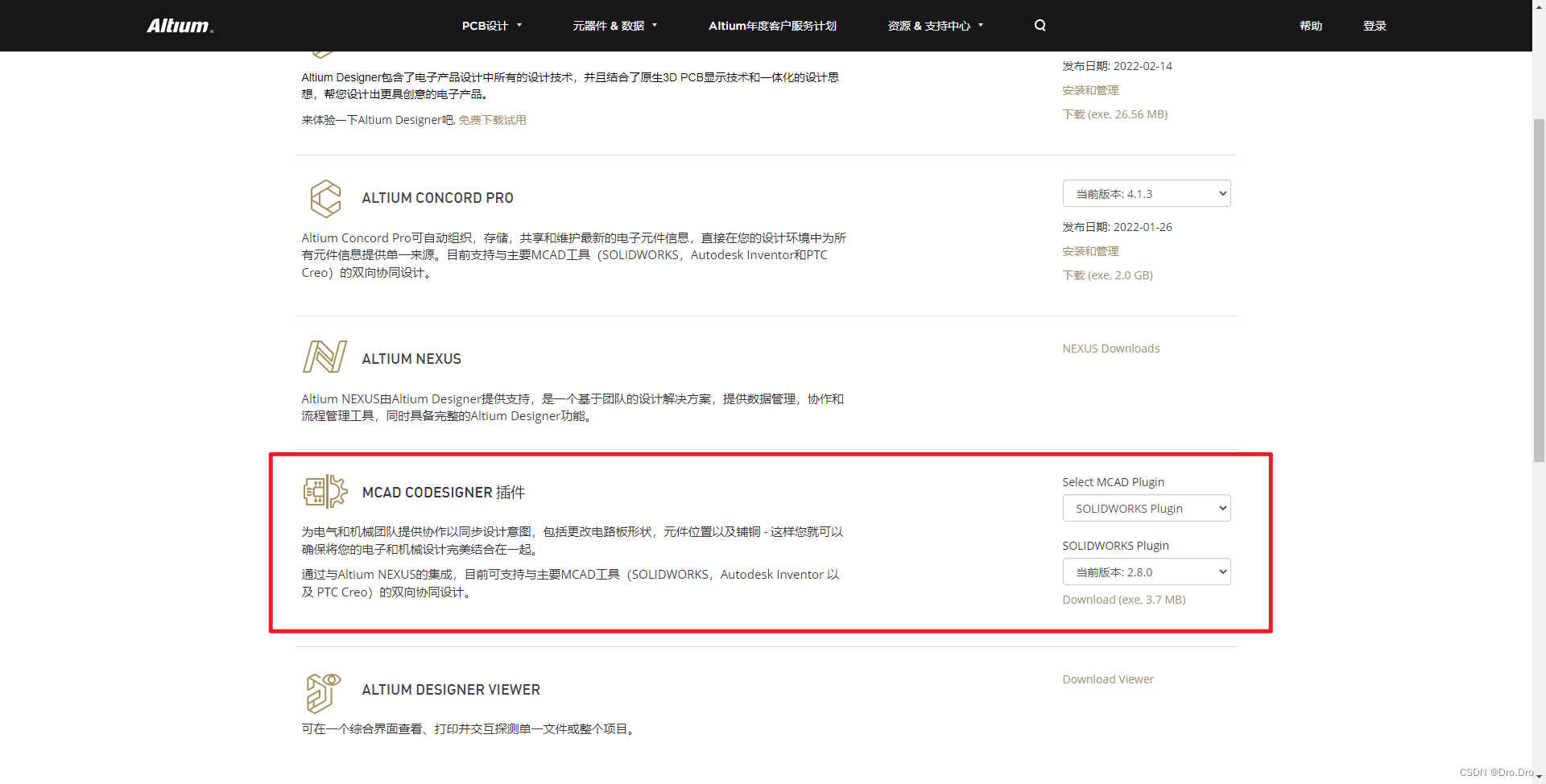

  在如下链接中下载插件：MCAD插件下载

  这里以SW举例，当然可以选择自己喜欢的软件，然后点击download。下载完后双击安装即可。

四、操作步骤

 1、AD端操作

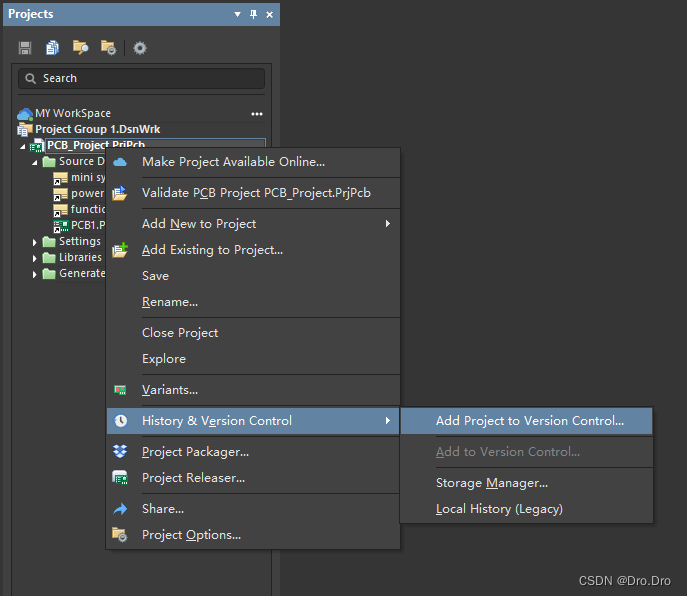

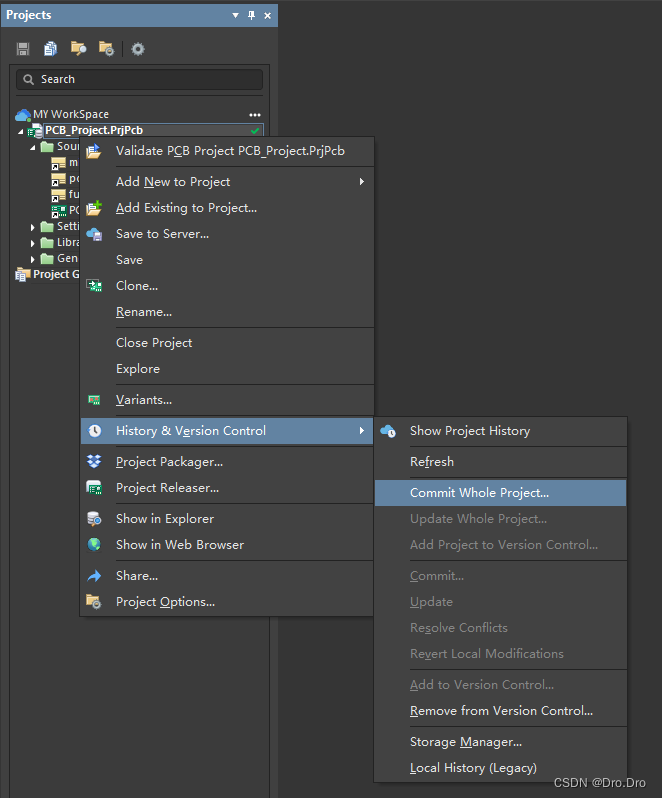

  ①在项目上右键，点击添加到项目到版本控制。

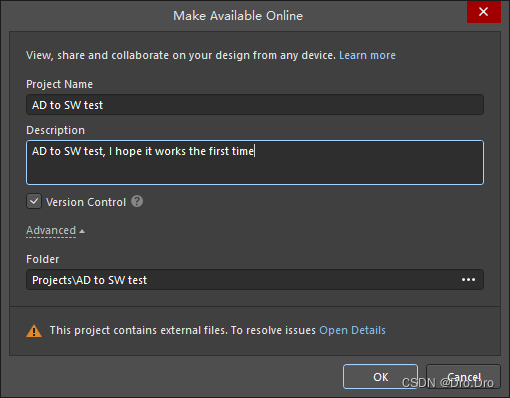

  ②在跳出来的如下页面中，设置项目名称，项目描述，甚至还可以设置一下保存的文件夹（保存在DigiPCBA上的哪个地方）

  ③可以看到项目上面已经有绿色的勾了，可以再点击commit

  ④理论上可以看到像下图所示的情况，就各个文件后面都会打上绿色的勾，但不知道为什么我这个测试用的文件并没有出现，不过这不影响。

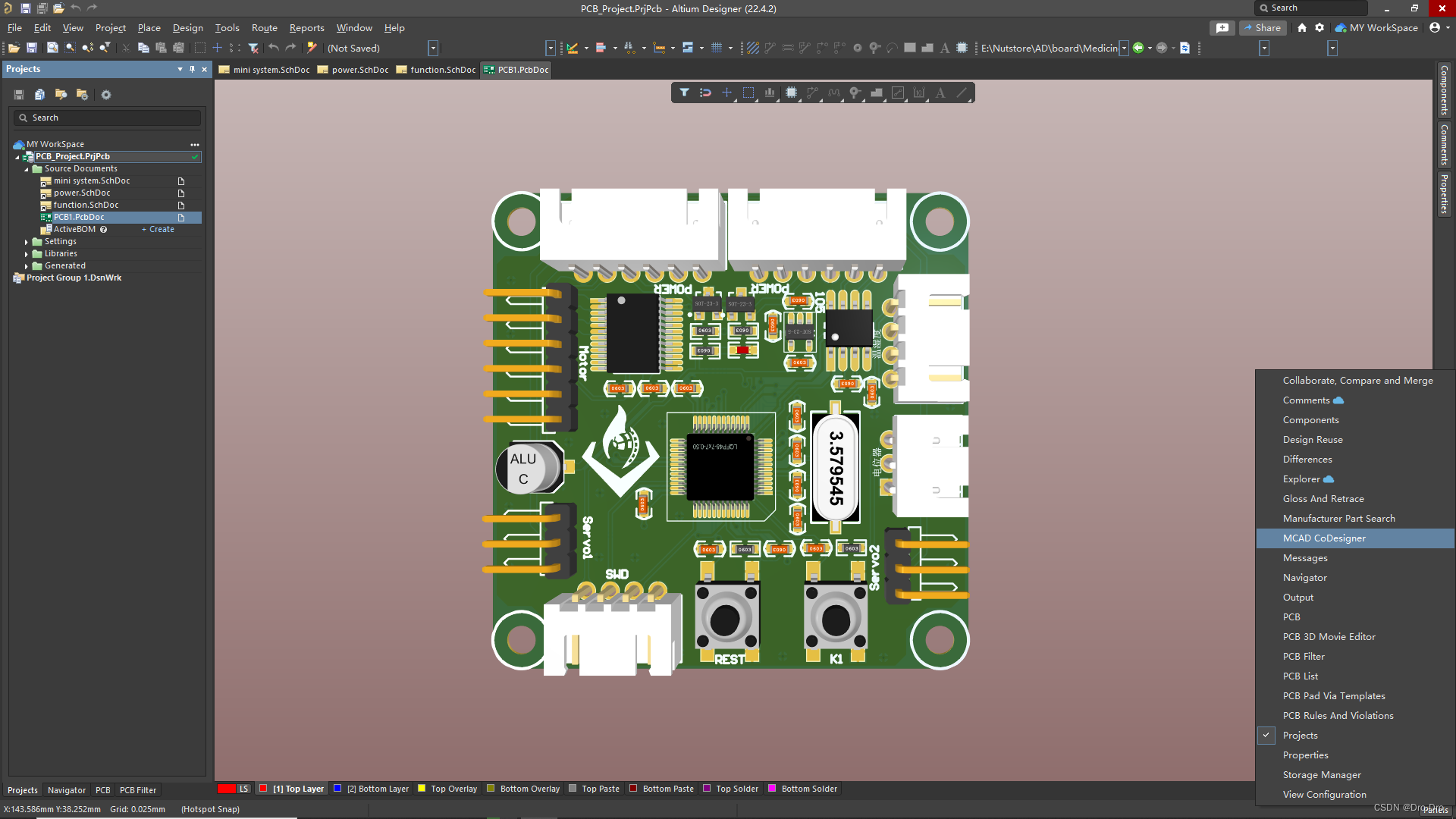

  ⑤打开要导出3D模型的PCB图，在右下角的Panels中选择MCAD CoDesigner

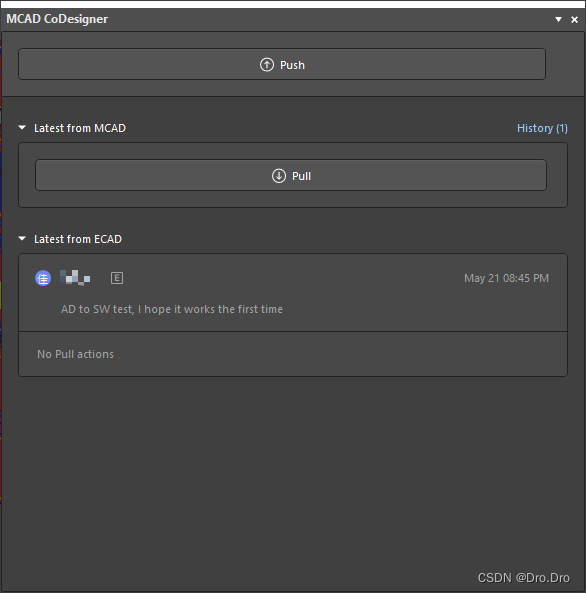

  ⑥在跳出的窗口中点击Push

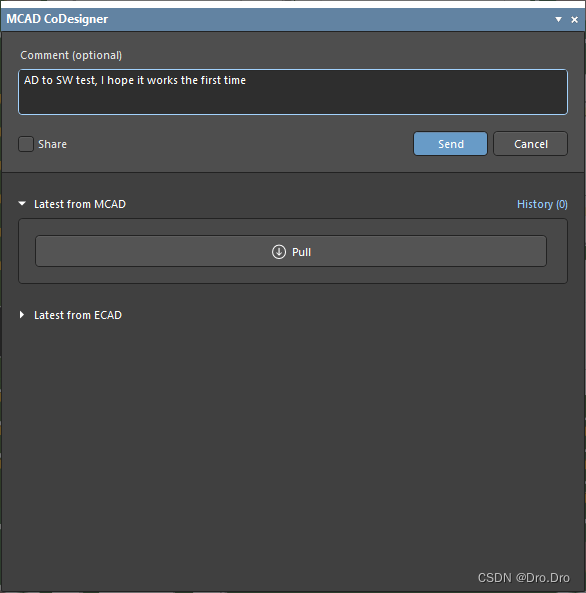

  ⑦写上自己对该版本文件的描述，如果不想的话也可以把Share的勾去掉，我一般勾，最后点击Send即可

  ⑧成功后如下所示，如果有报错则解决一下错误即可。

 2、SW端操作

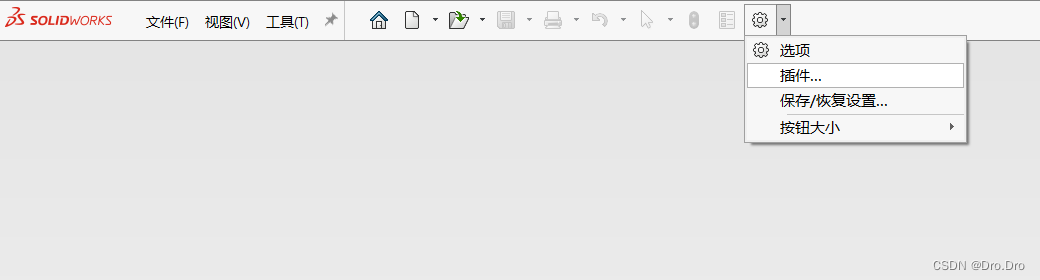

  ①打开SW，在设置中打开插件

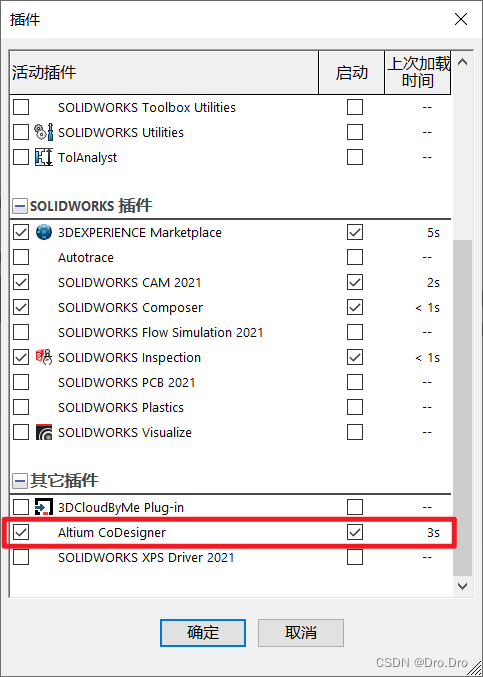

  ②打开SW，在设置中打开插件，给刚刚下载的插件上面打钩，如下所示。

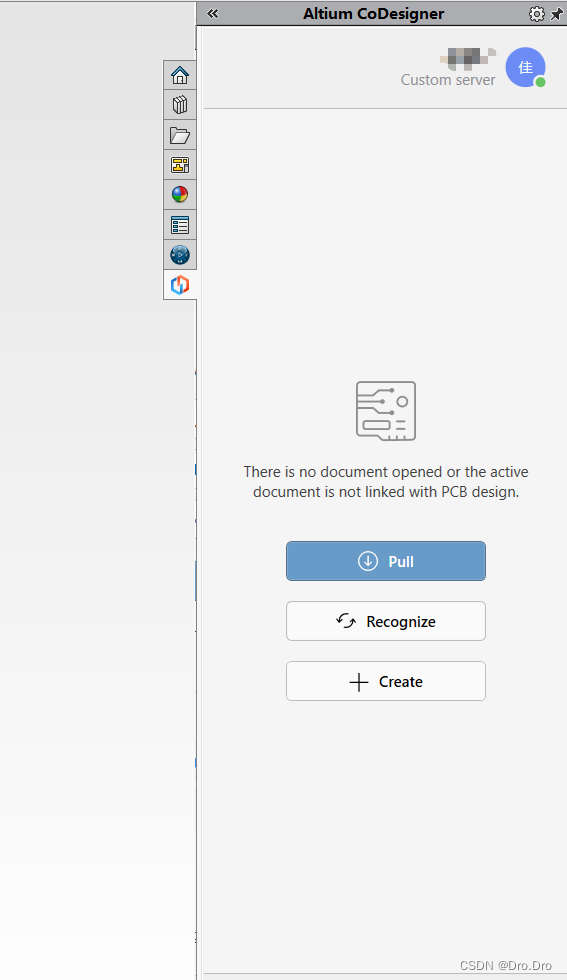

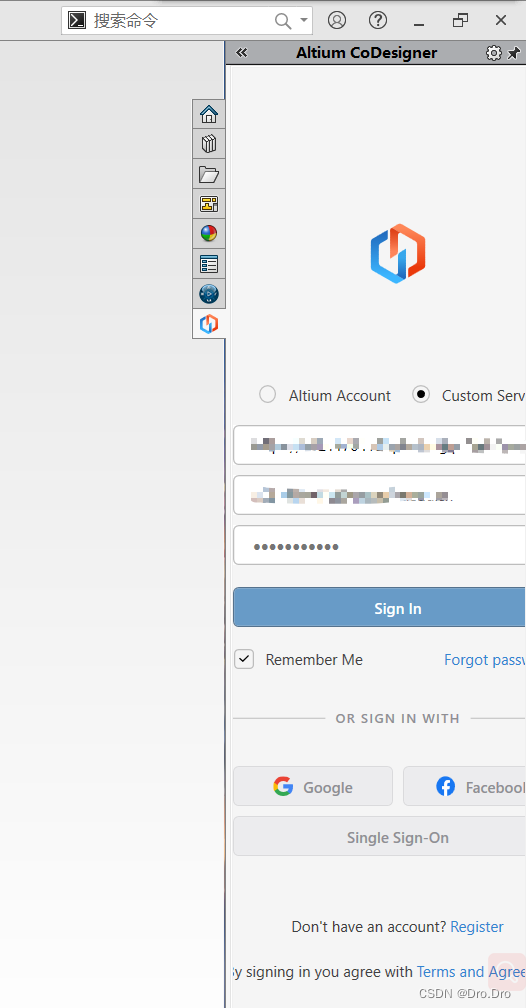

  ②然后在右边就可以选择MCAD插件，在Custom Server中输入相关服务器地址、账号密码，再登录即可。（服务器地址怎么找继续往下看）

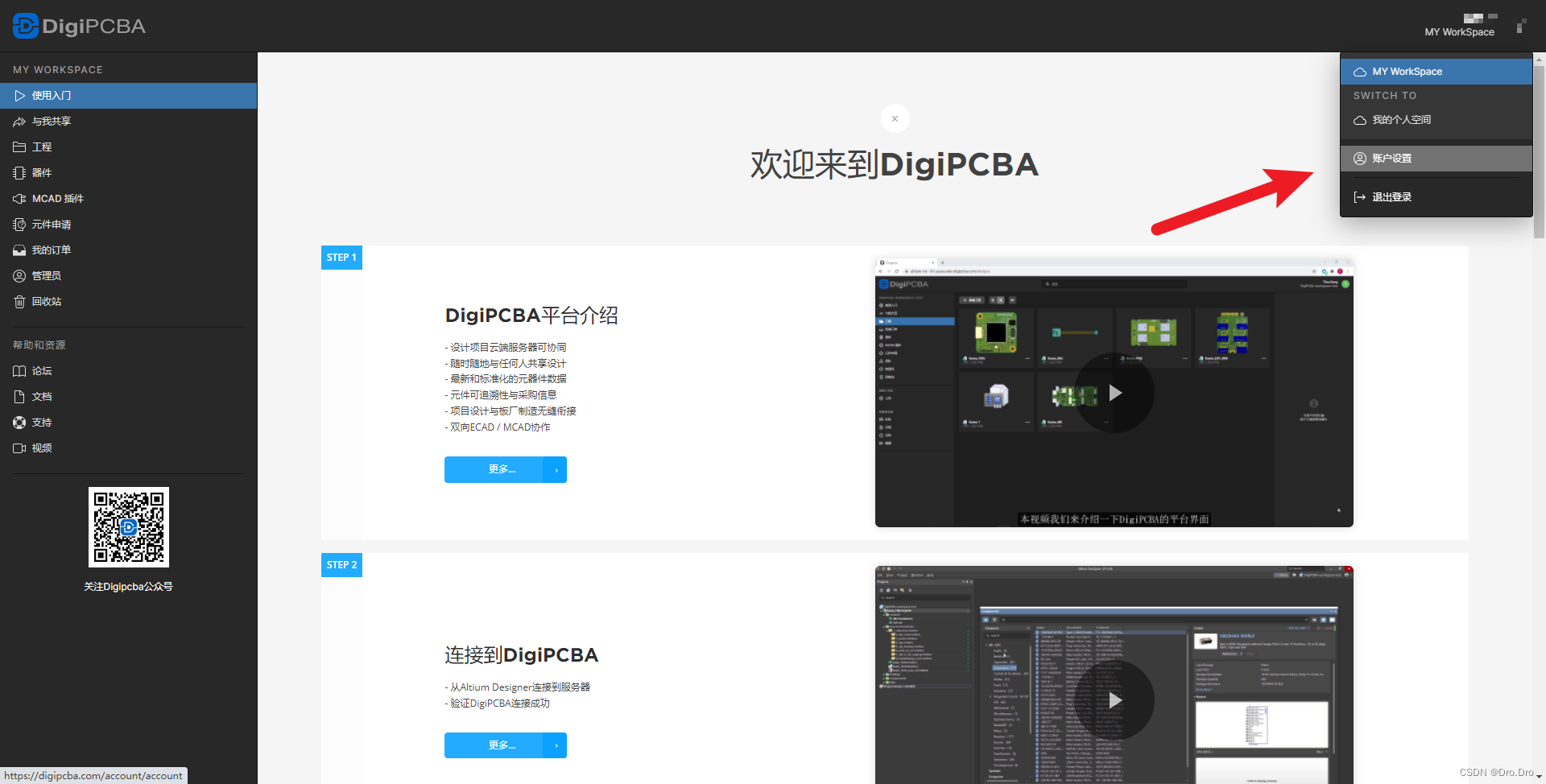

  ③怎么找服务器地址呢？登录DigiPCBA官网，在右上角点击账号设置，在工作区里面有服务器地址，就是那个。

  ④登录了以后页面如下，点击Pull

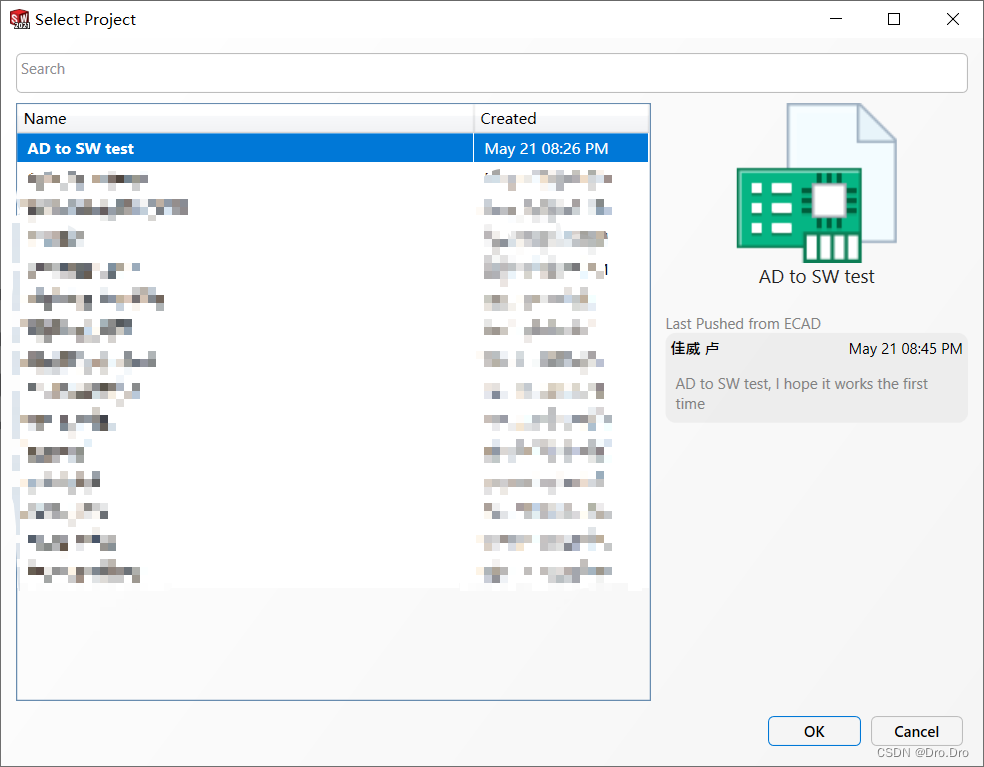

  ⑤选中要导出的模型文件，再点击OK即可。最后找个地方把这个文件保存下来，就是漫长的等待了。

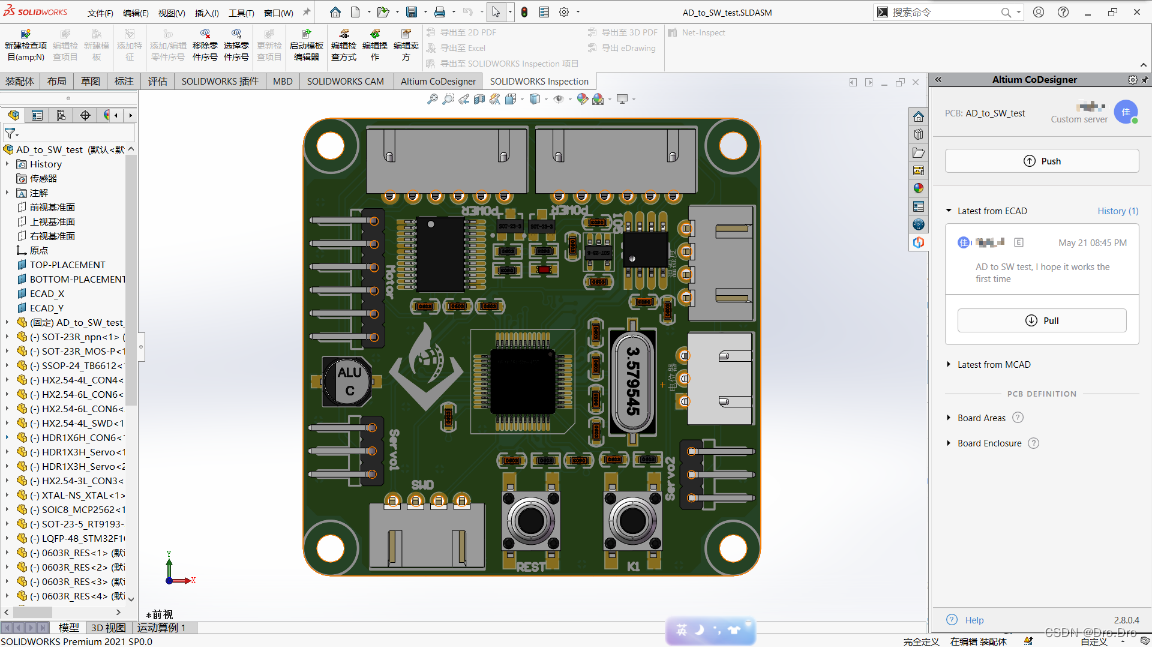

  ⑥最终成果如下。可以说模型特别清楚，就跟AD上面的一模一样，还是SW格式的方便修改。

五、更多好玩的操作

  当然MCAD插件不止这些，他主打的是双向交互设计同步，即AD端修改了文件一键Push后，SW可马上一键Pull到最新文件，当然如果结构工程师觉得某个USB接口摆放位置不对，SW端修改完后也可上传给AD端，实现双向设计，这些有趣的功能就等待大家自己去挖掘了。
