一、基本原理
利用无洼地正负地形分别提取山脊线 和山谷线( 分别对应分水线和汇水线) ,把生成的集水流域与反向集水流域融合,再经后期人工修编不合理的单元,最终得到的由汇水线与分水线所划分的区域即为斜坡单元。

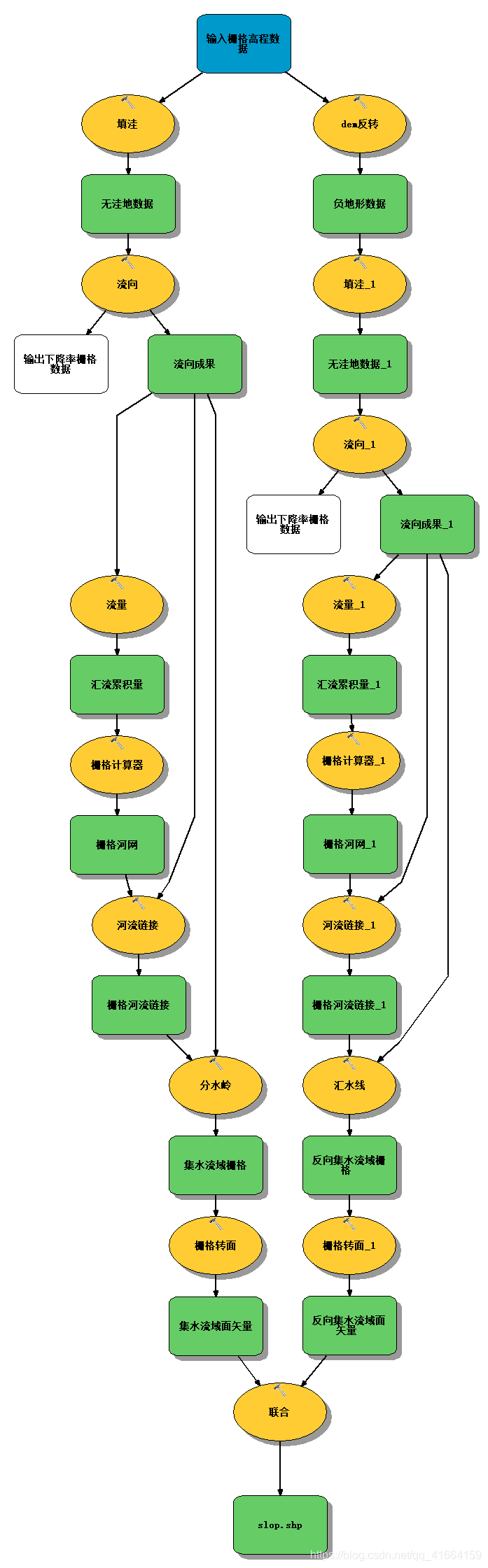

二、流程图(模型构建器)
三、步骤

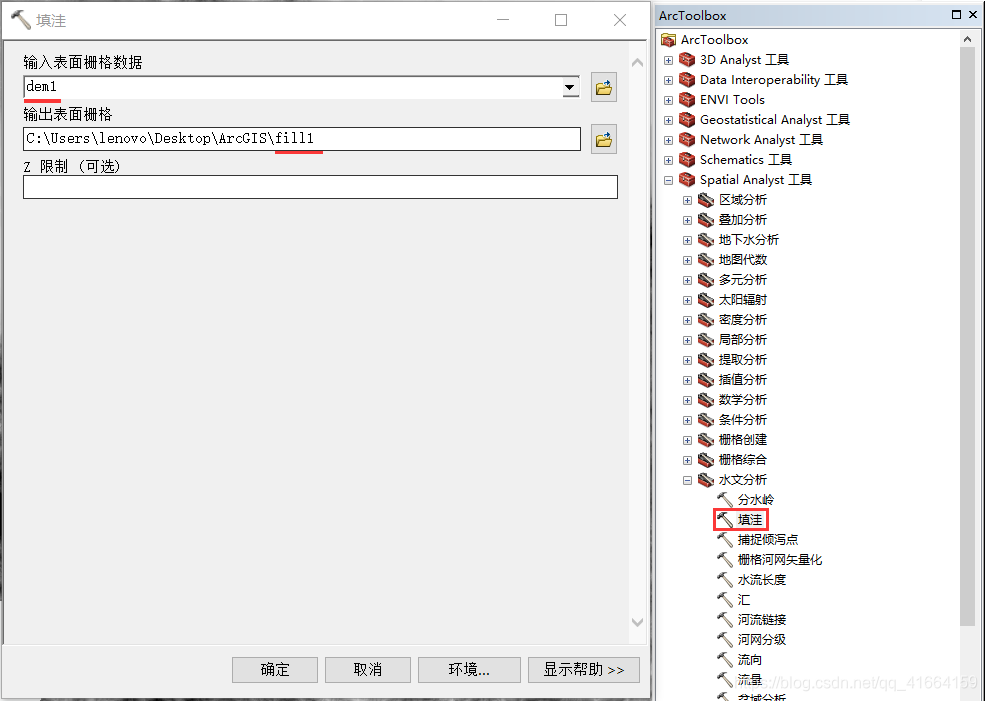

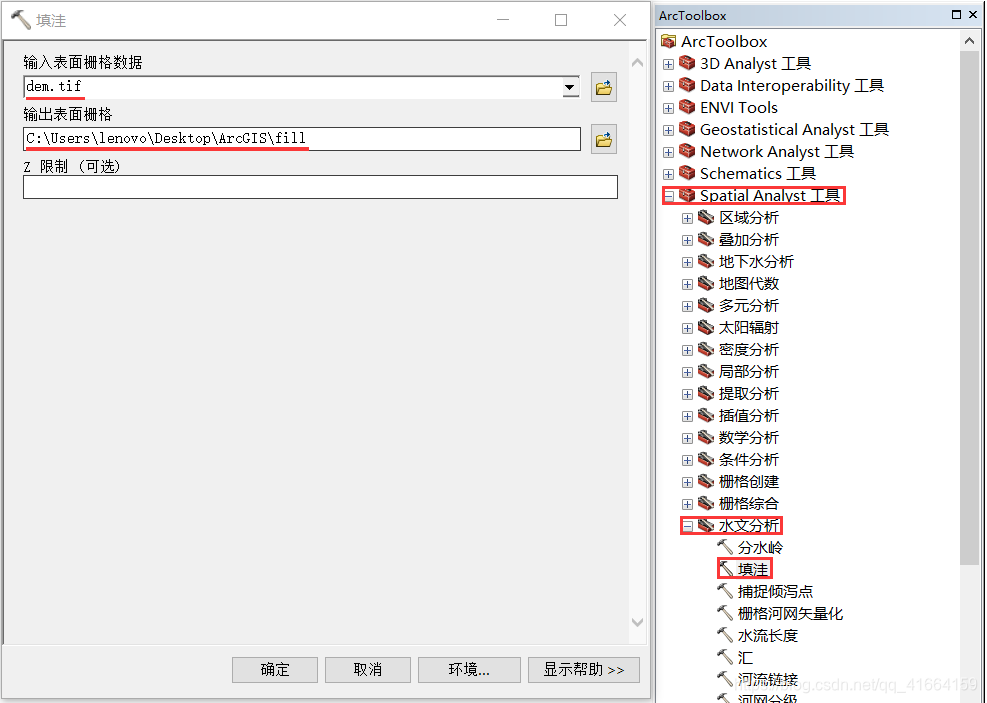

1、填洼
生成无洼地数据

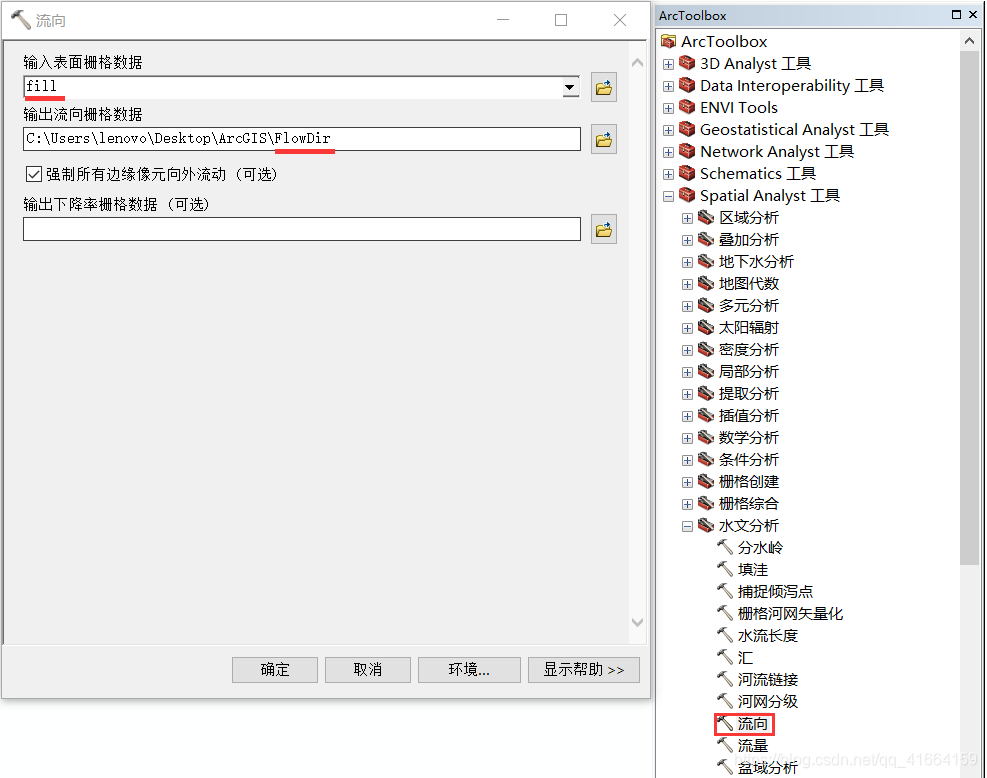

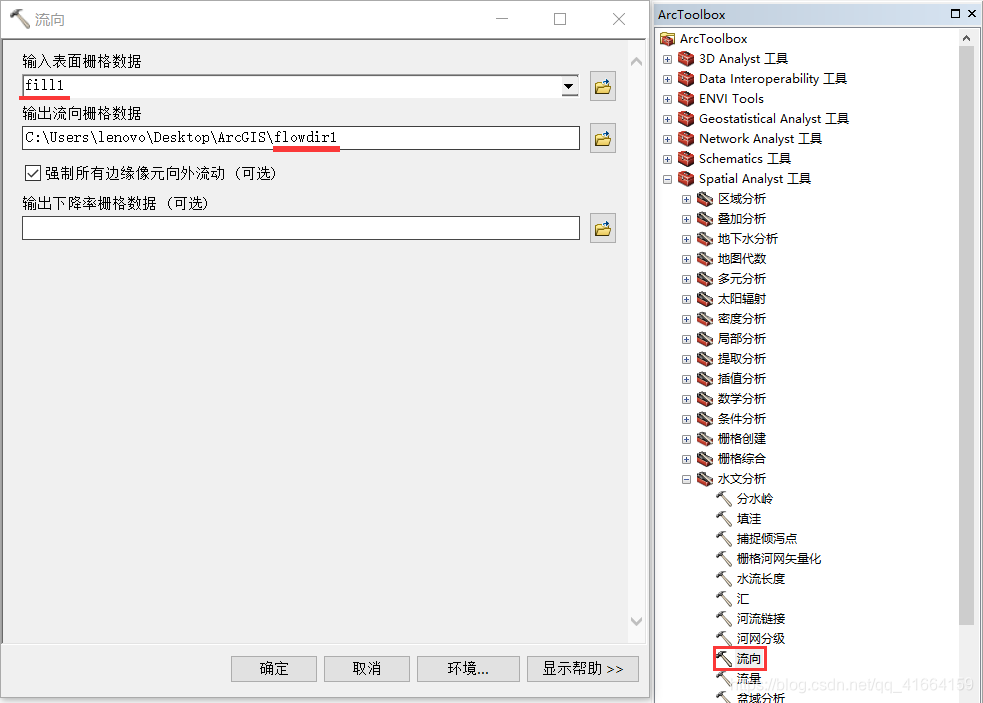

2、流向
生成流向图

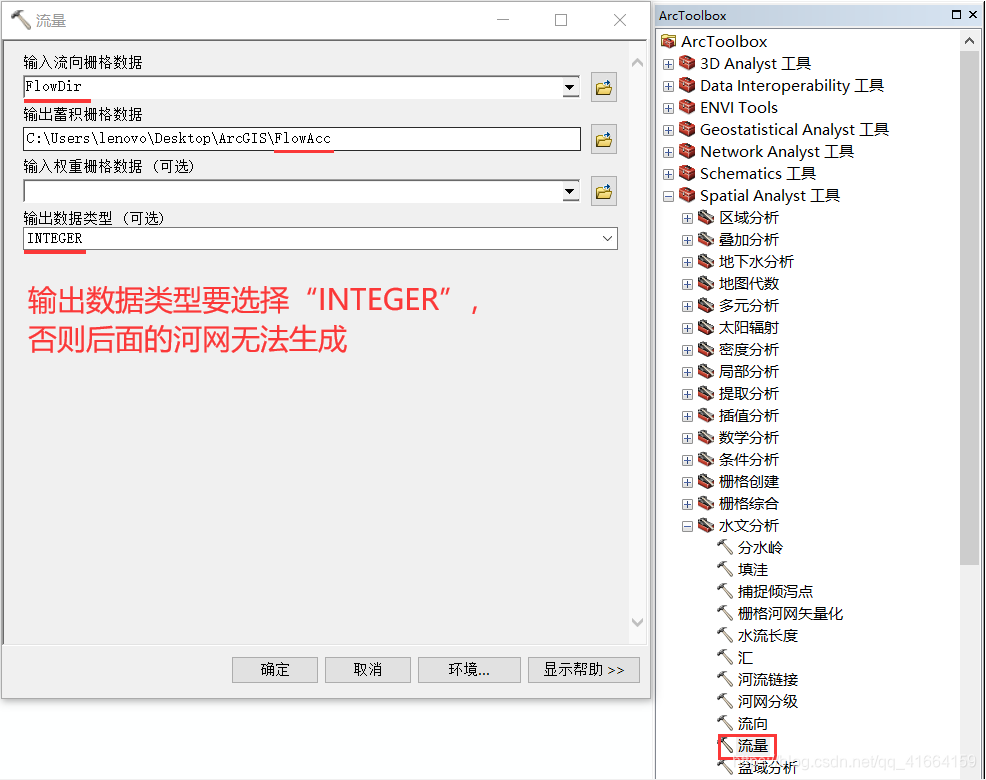

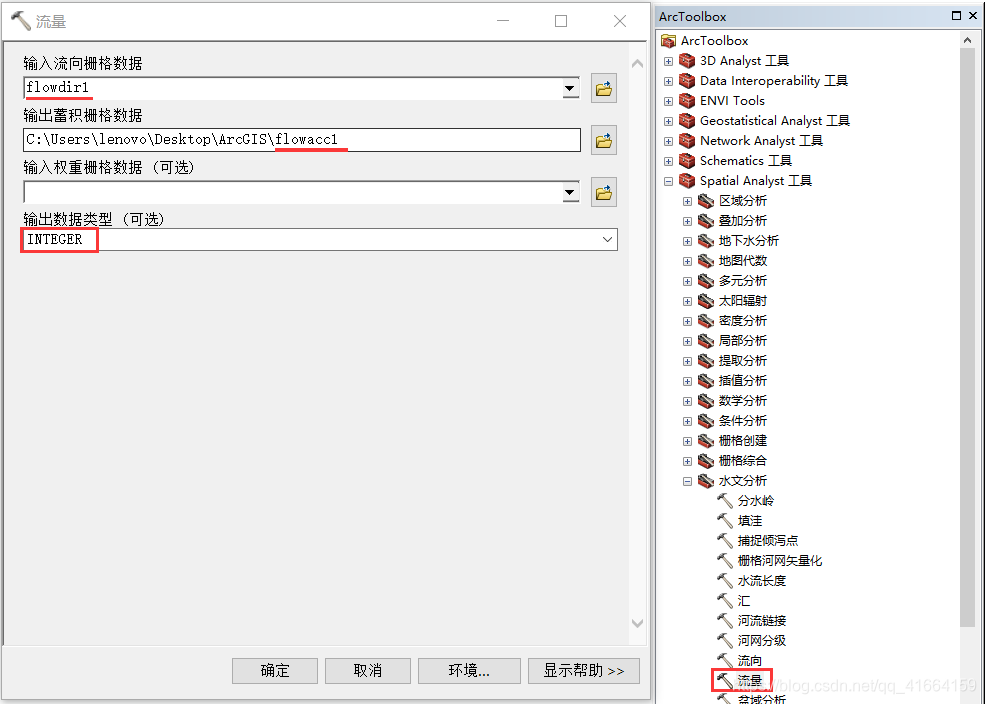

3、流量
生成汇流累积量

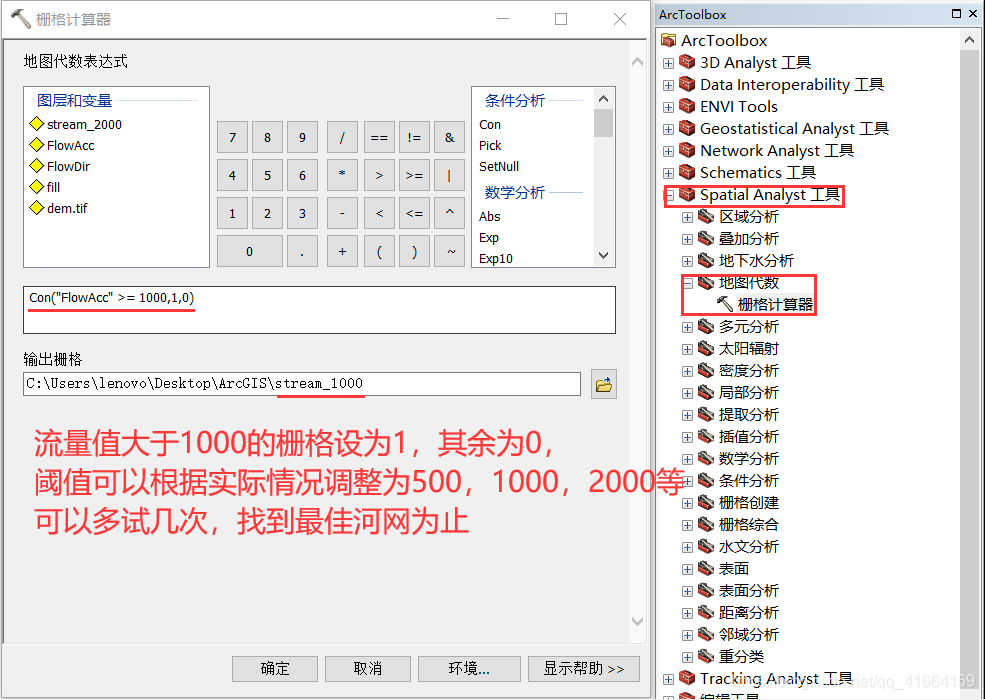

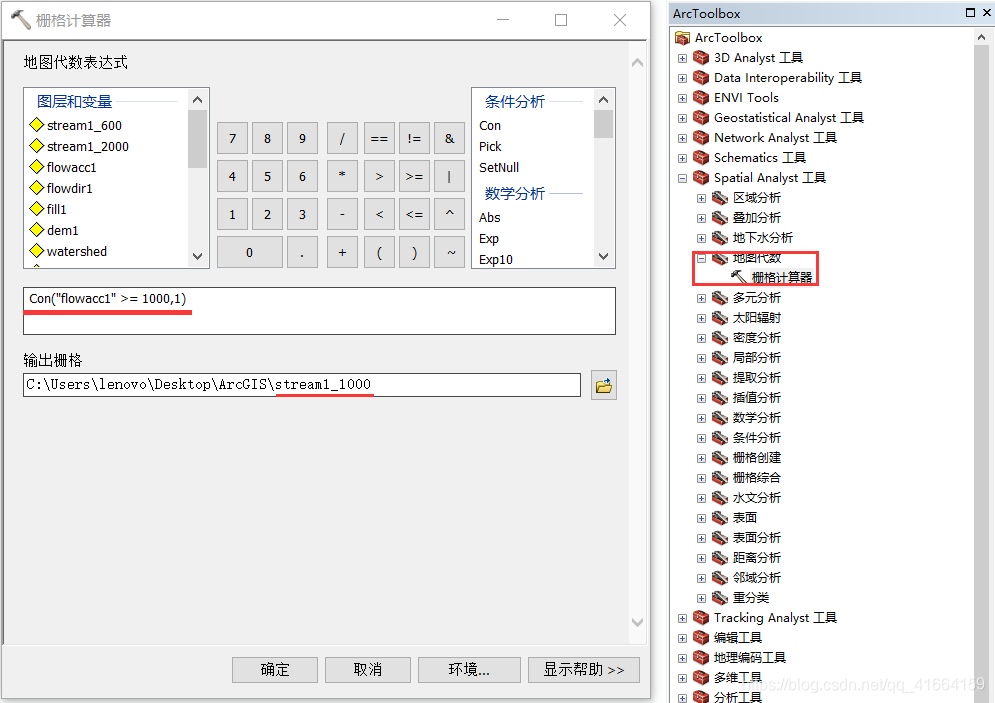

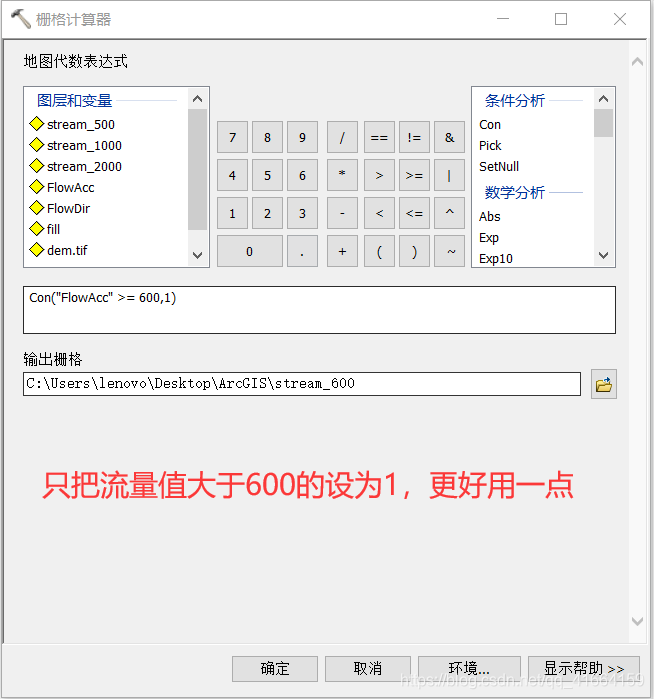

4、栅格计算器
生成河网栅格图

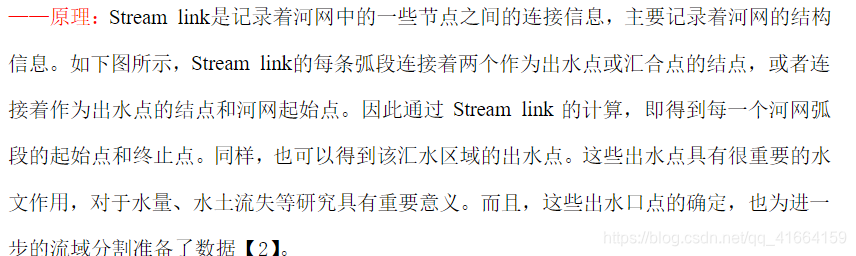

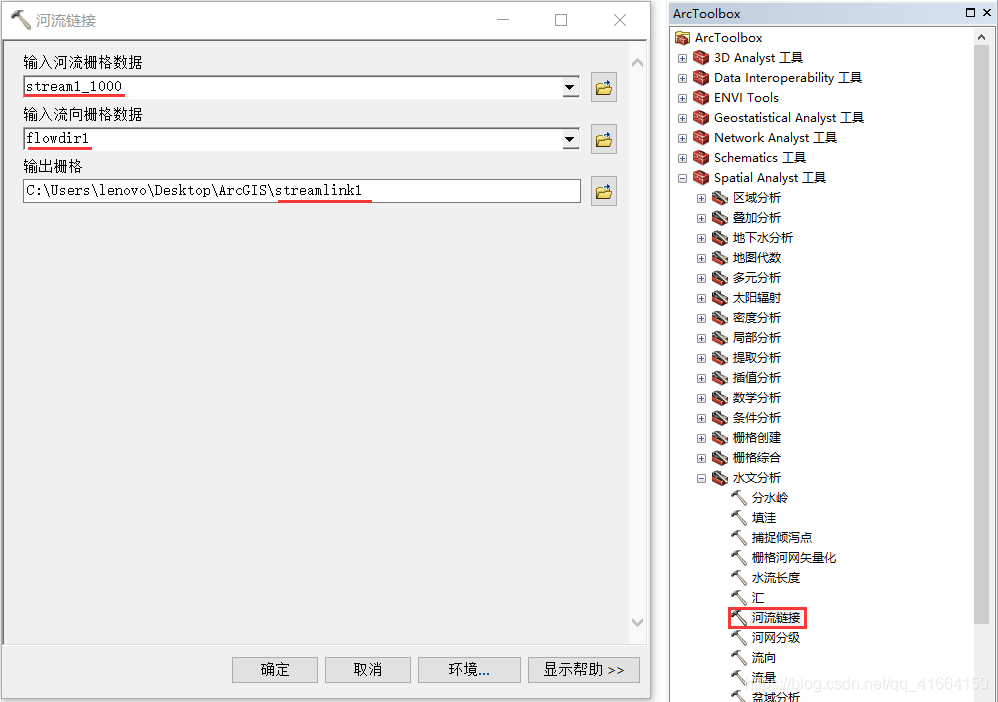

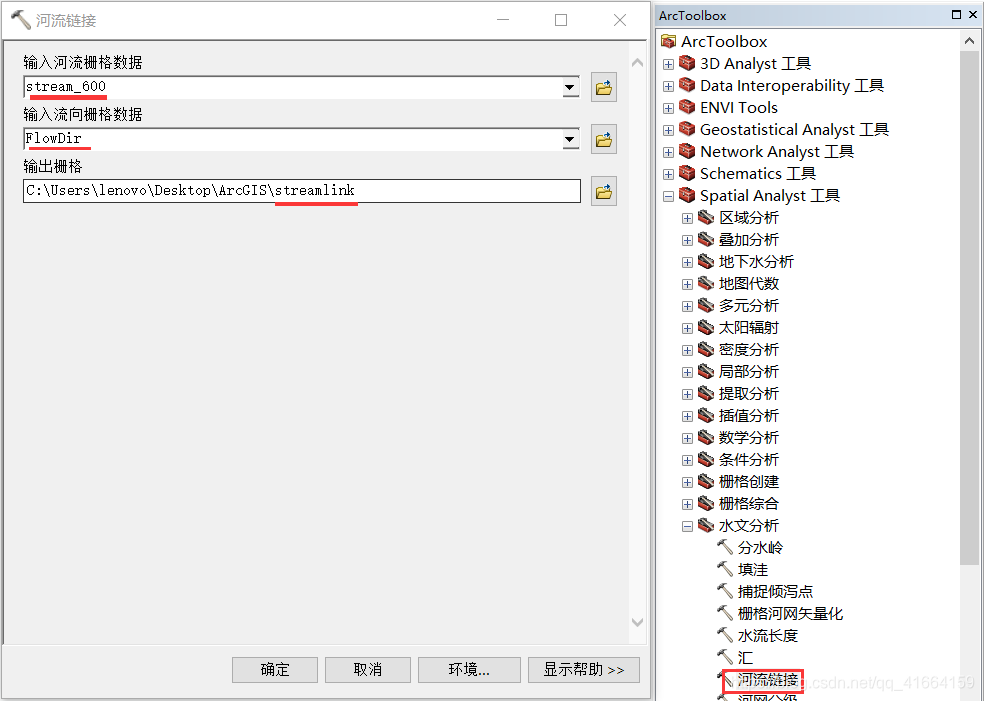

五、河流链接

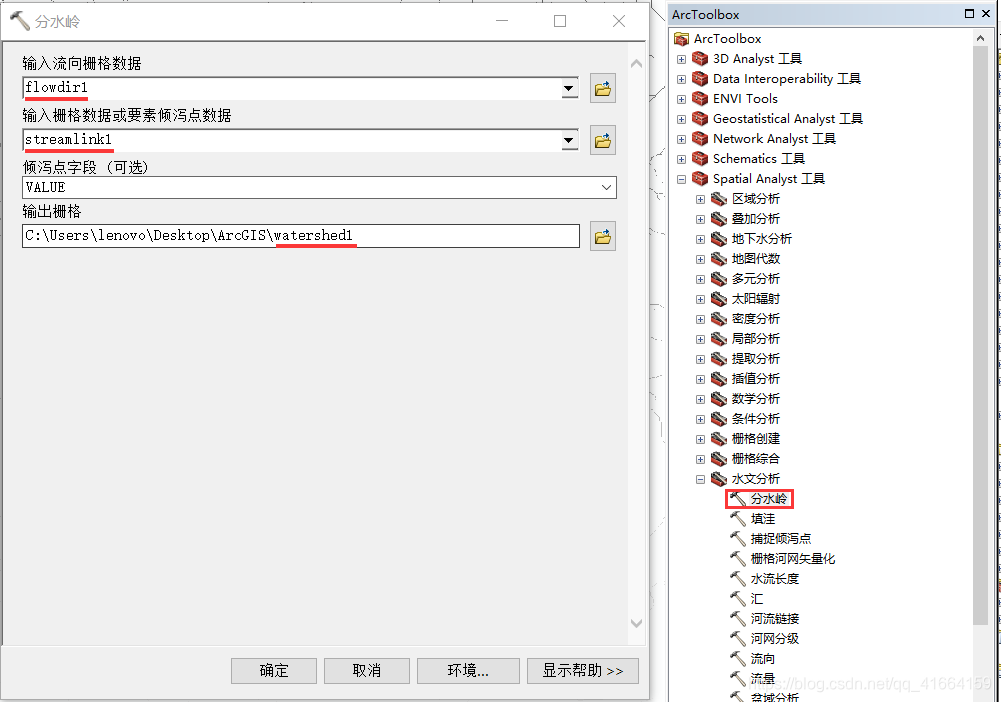

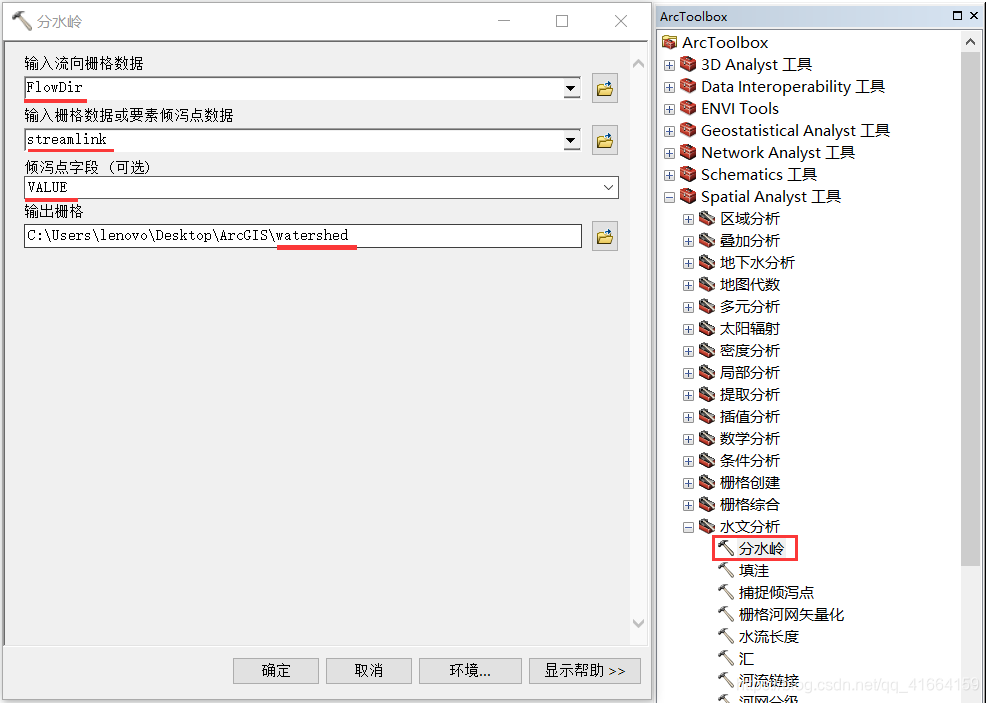

6、分水岭
生成集水流域栅格

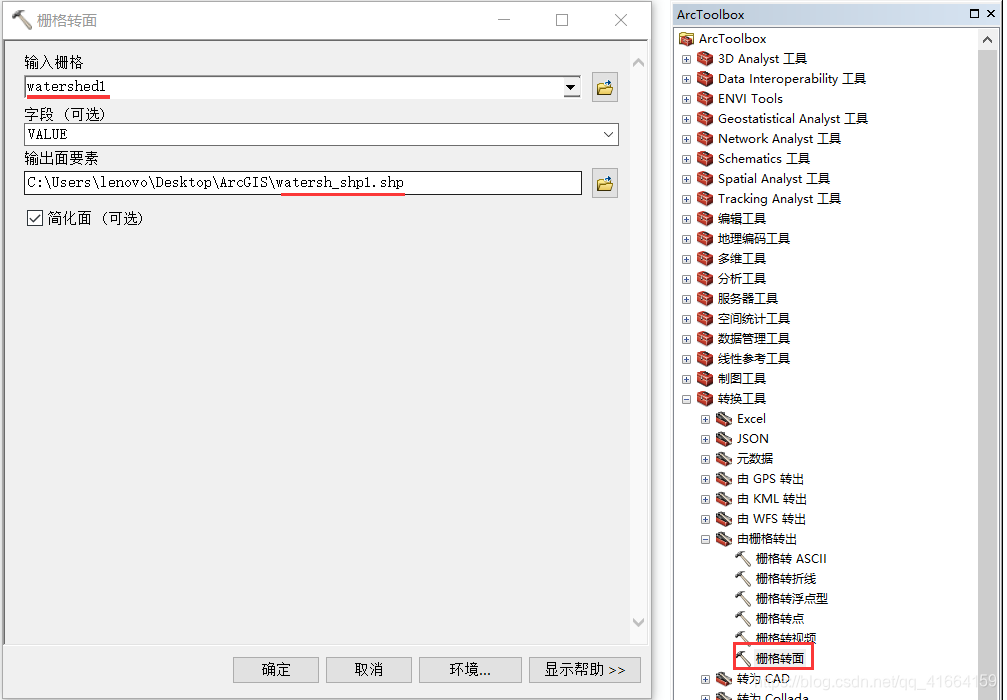

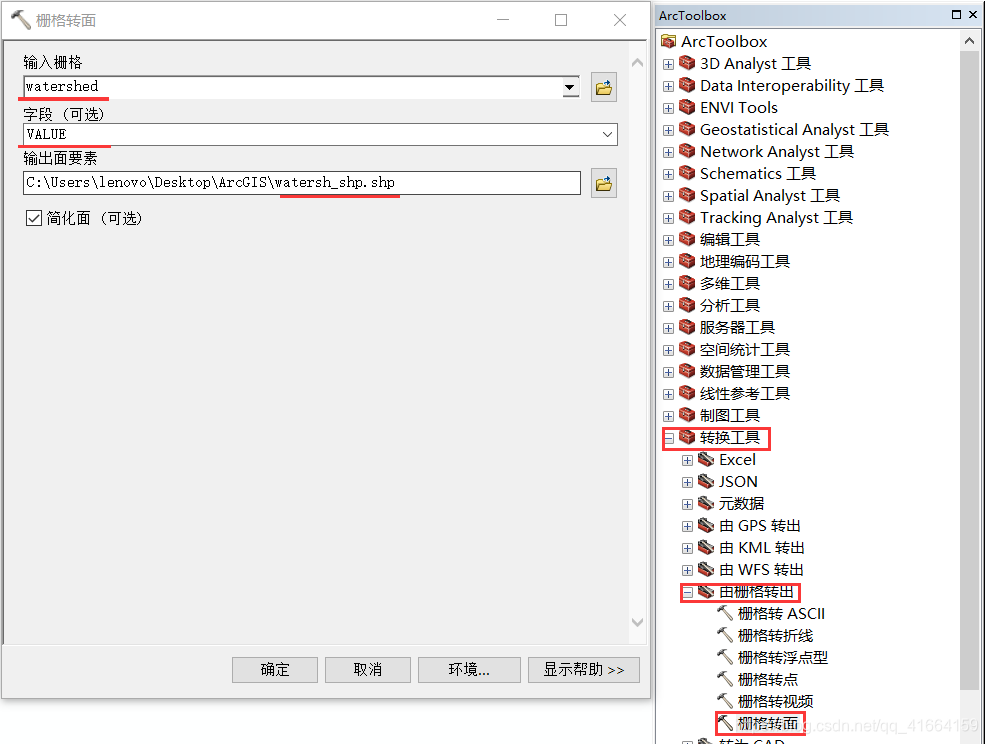

7、栅格转面

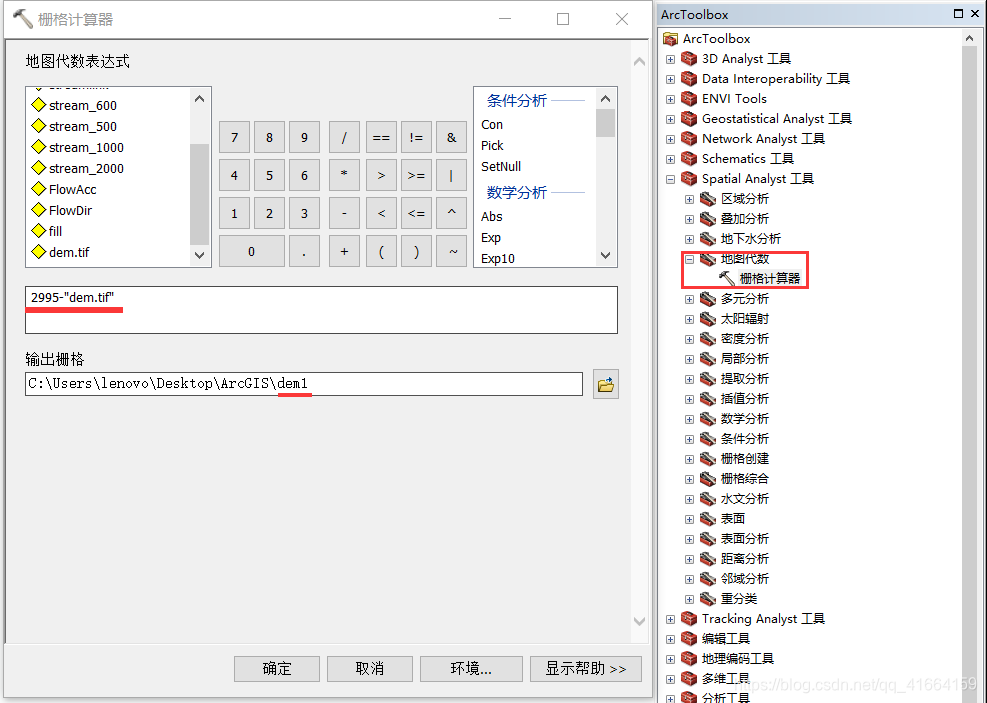

8、dem反转
9、反向集水流域提取(前八步重复)
关于反地形汇流累积量(流量)转栅格河网时,阈值并不是正地形此步骤时的阈值!
而且正地形阈值可以根据栅格dem进行参考,但负地形没有参考,应多次尝试,改正!!!

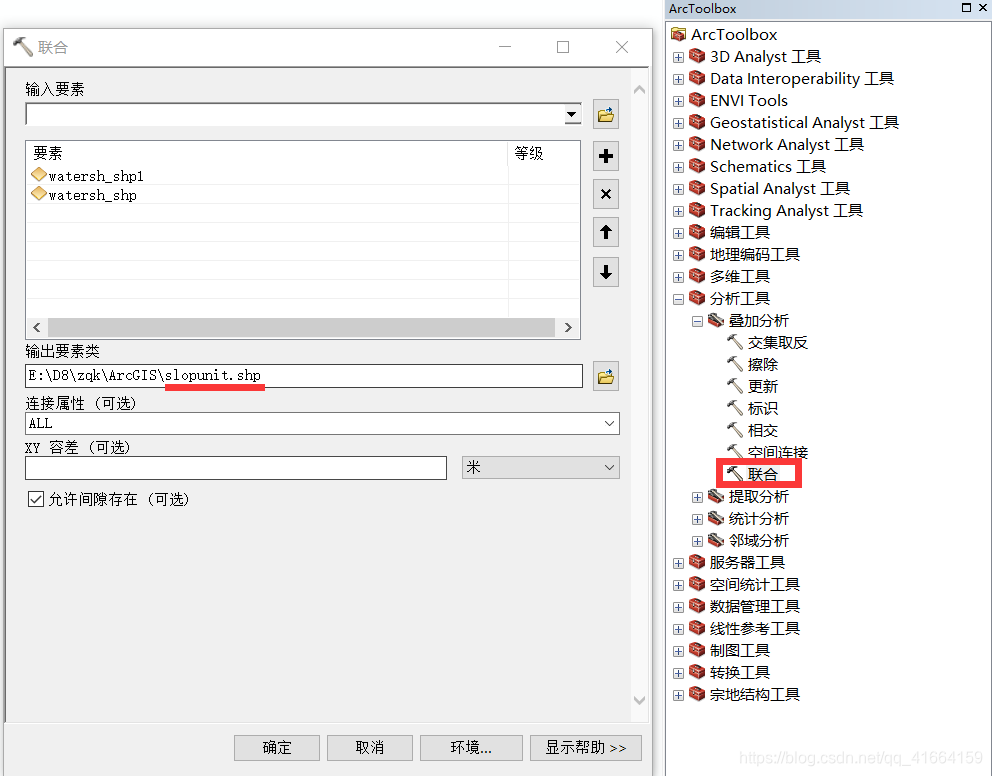

10、联合

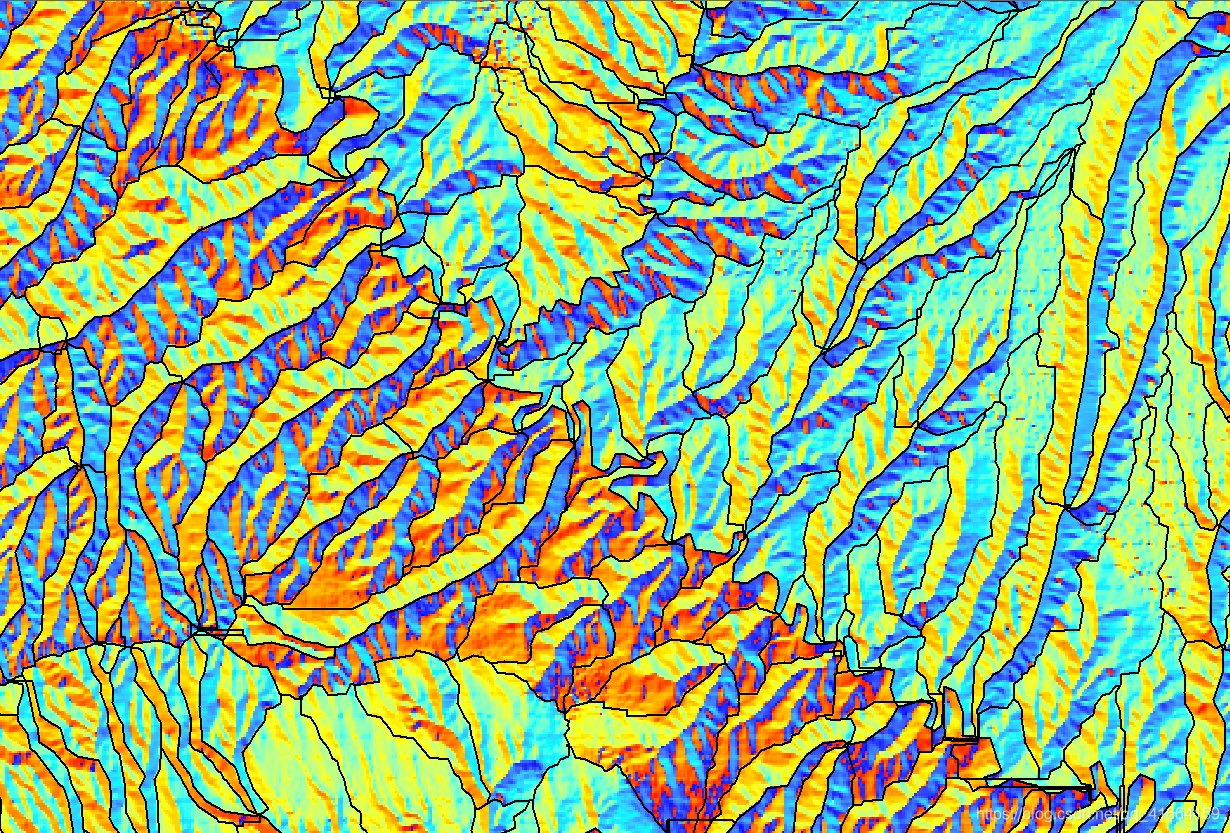

四、实验结果
注:
ArcGIS中也含有直接一步提取斜坡的工具,在此建议按此多个步骤提取的斜坡单元和【坡向】工具提取的坡向对比一下,判断一下准确度。
