原码两位乘法要点
一.
原码两位乘法和原码一位乘法一样: 符号位不参加运算 Pf =xf ⊕yf。
二.
部分积和被乘数x均采用三位符号位,乘数y末位 每次要加一个c,c一开始是零。
三.
乘数y用双符号还是单符号表示得根据乘数y的数值的奇偶性判断,而且最后一步移位与否也与乘数y的数值的奇偶性有关:
· 如果乘数y的尾数n中1的位数为偶数,则乘数y用双符号表示,最后一步不移位
· 如果乘数y的尾数n中1的位数为奇数,则乘数y用单符号表示,最后一步要移一位
原码两位乘法运算法则
只需记一张图 注意这里的右移,为算术右移。
yn-1 | yn | C | 操作 |
0 | 0 | 0 | 部分积加0, 右移两位,c变为0 |
0 | 0 | 1 | 部分积加|x|, 右移两位,c变为0 |
0 | 1 | 0 | 部分积加|x|, 右移两位,c变为0 |
0 | 1 | 1 | 部分积加2|x|,右移两位,c变为0 |
1 | 0 | 0 | 部分积加2|x|,右移两位,c变为0 |
1 | 0 | 1 | 部分积减|x|, 右移两位,c变为1 |
1 | 1 | 0 | 部分积减|x|, 右移两位,c变为1 |
1 | 1 | 1 | 部分积加0, 右移两位,c变为1 |

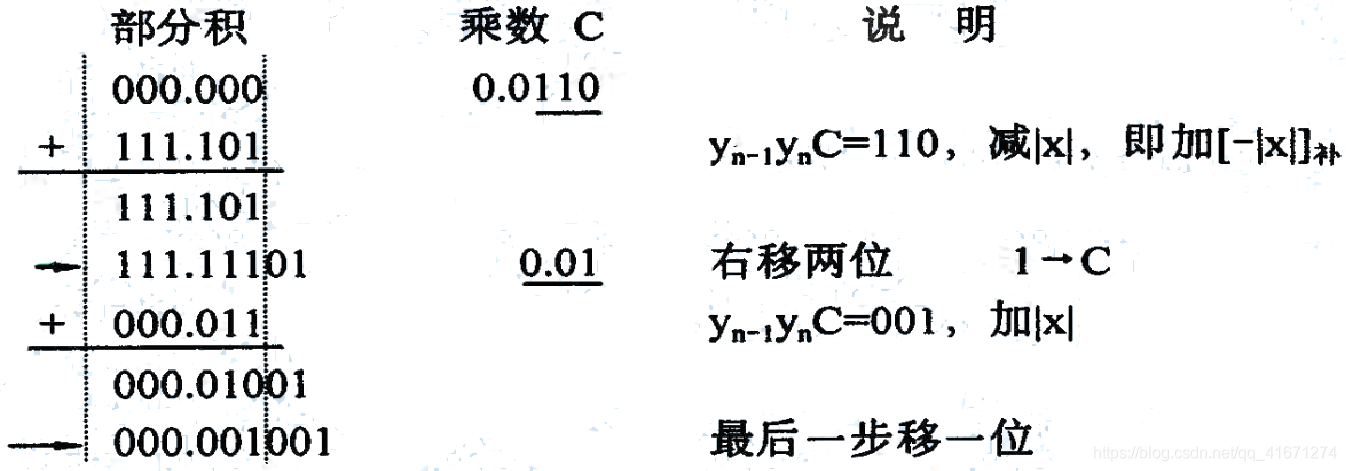

例题
1.
