用小蓝板（c8t6）和洞洞板搭建stlink v2，实验成功

前言

第一次发帖，编辑器不习惯，觉得排版会各种问题
综合了各种自制的教程，也画了pcb。然后，发现了一个非常现实的问题。。。我没钱打板子。。。
所以，此教程只适合没钱的苦逼学生。。。
所以说，只能用小蓝板（stm32f103c8t6最小系统板）和洞洞板来自制，体积完全无法保证就是了，需要的元件只有几种电阻而已。由于最小板可以撬下来，所以，不浪费。

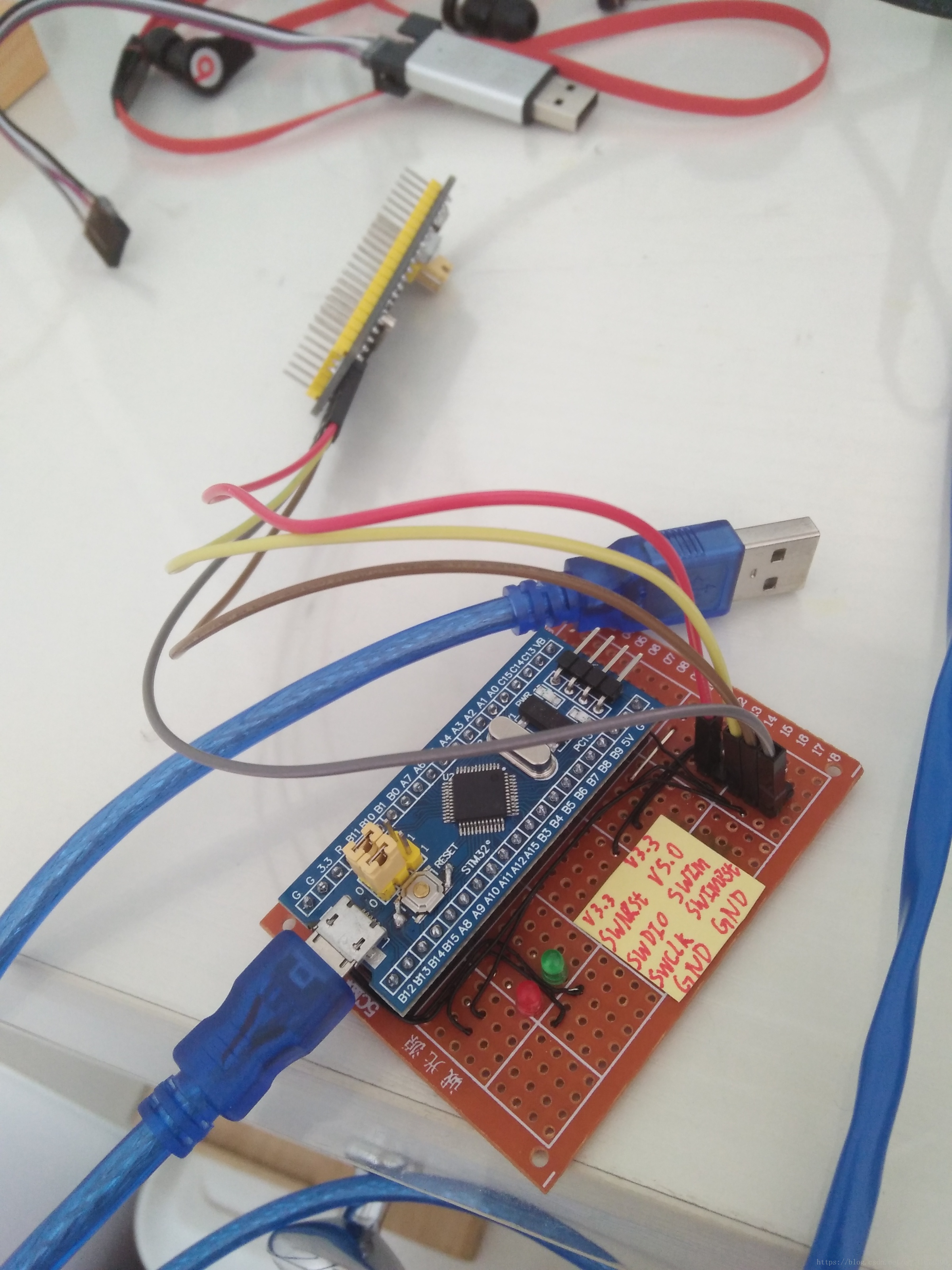

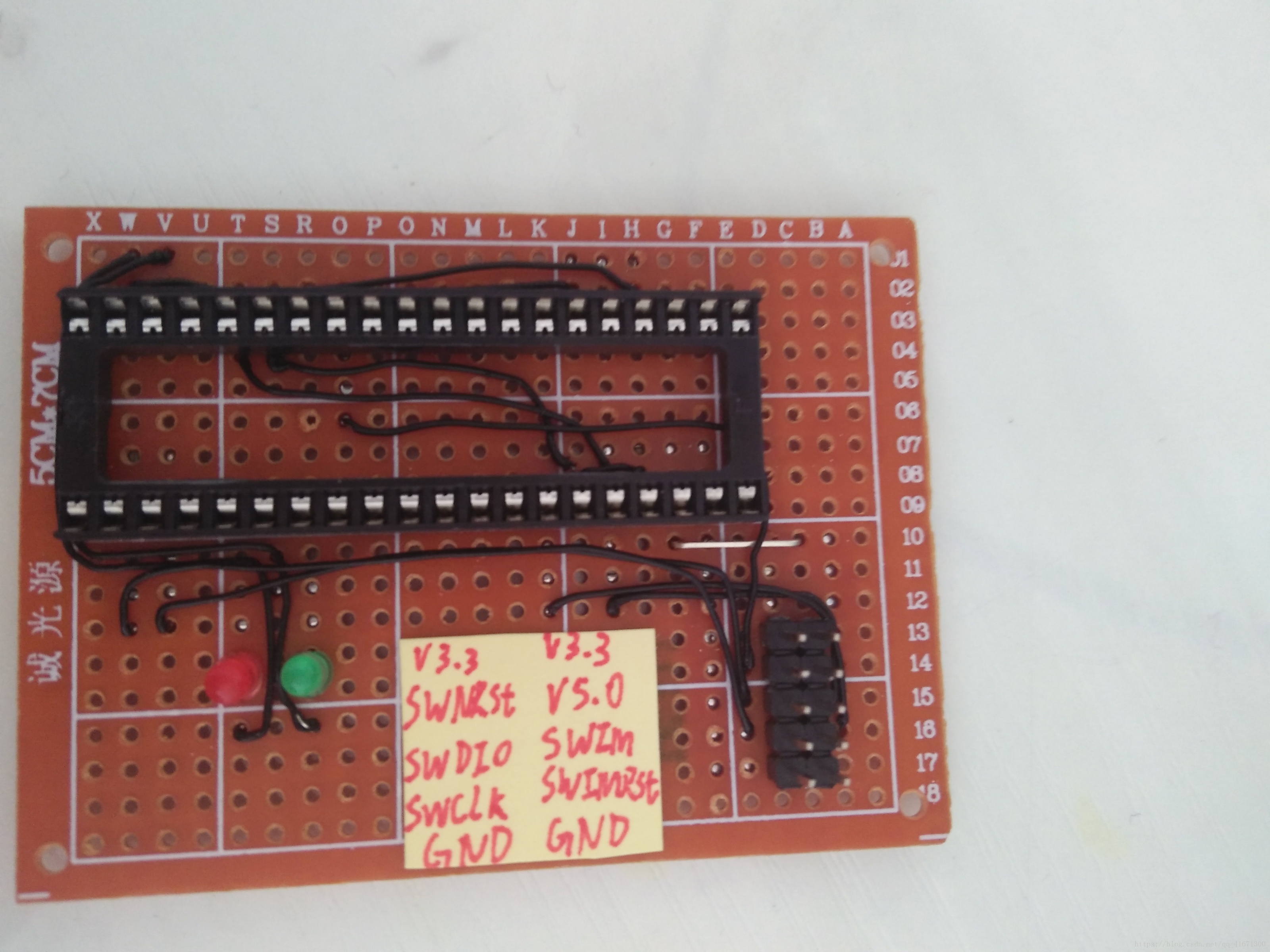

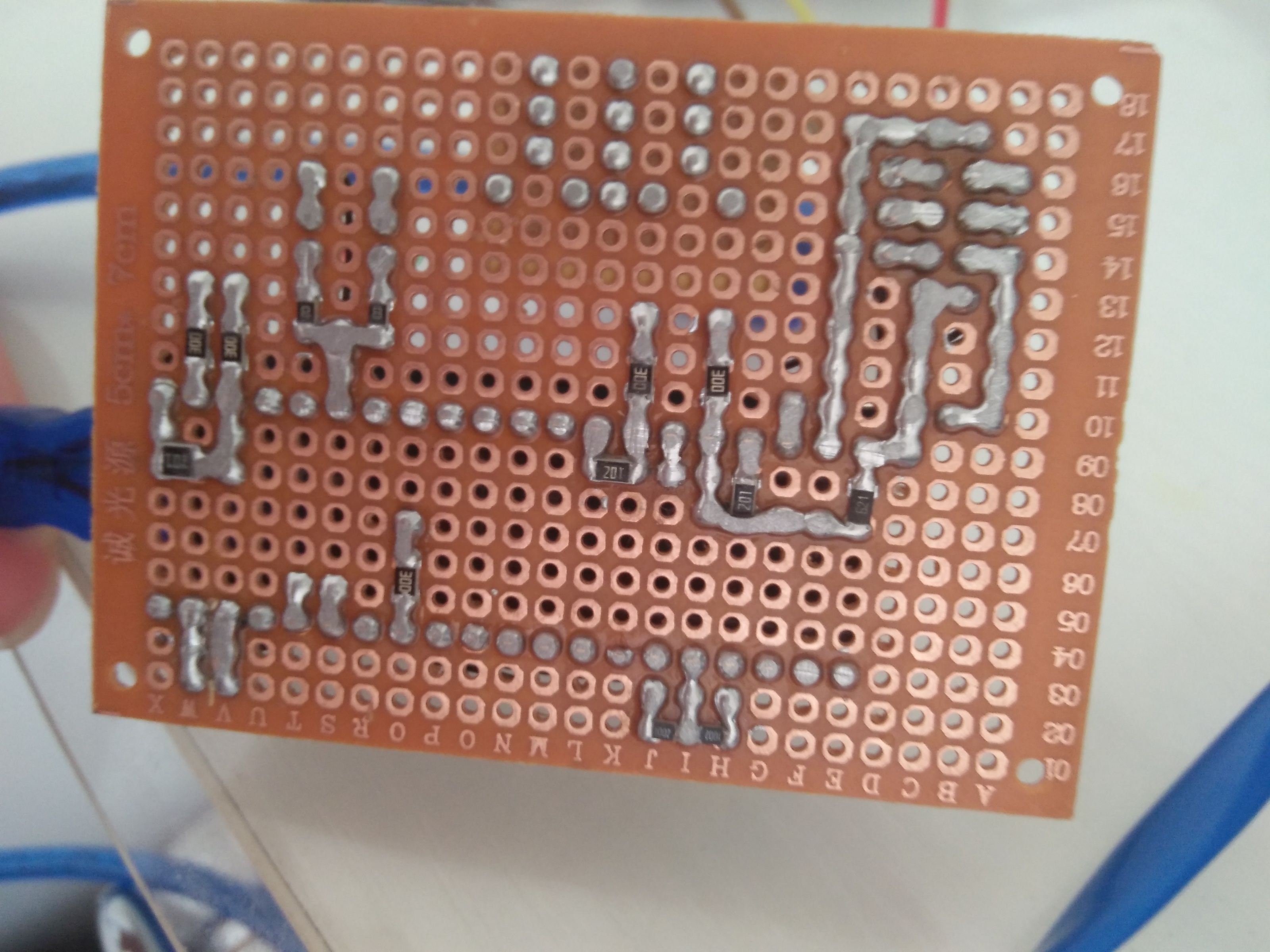

作品图片

这里写图片描述

教程

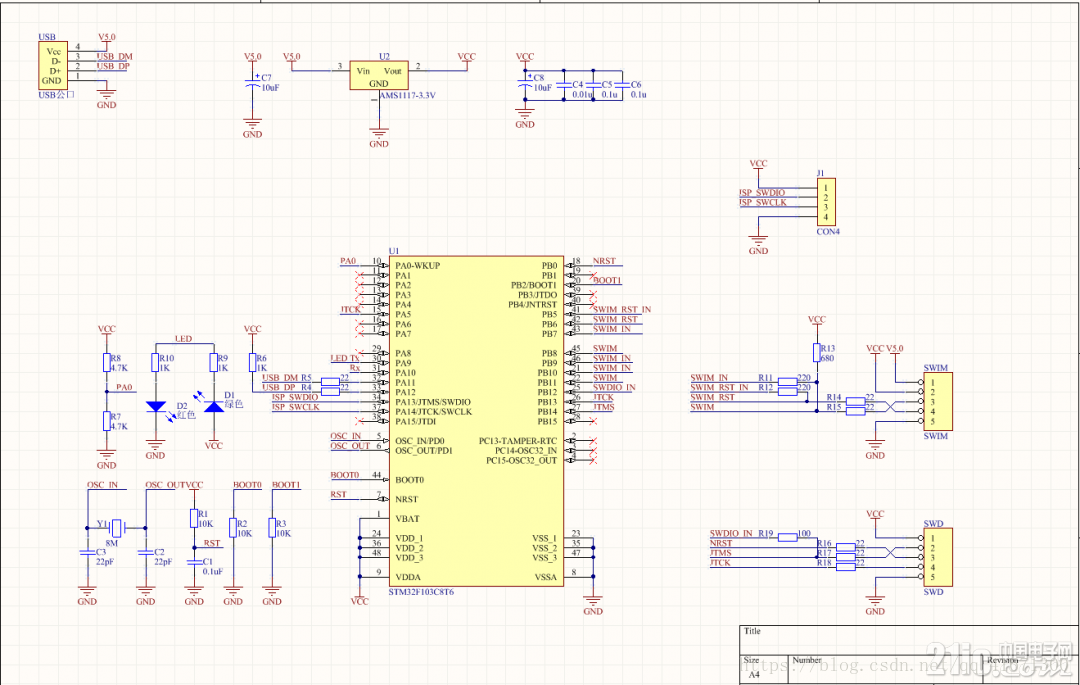

首先，是原理图，直接搬运的，不知道作者，而且糊了。。。

这里写图片描述

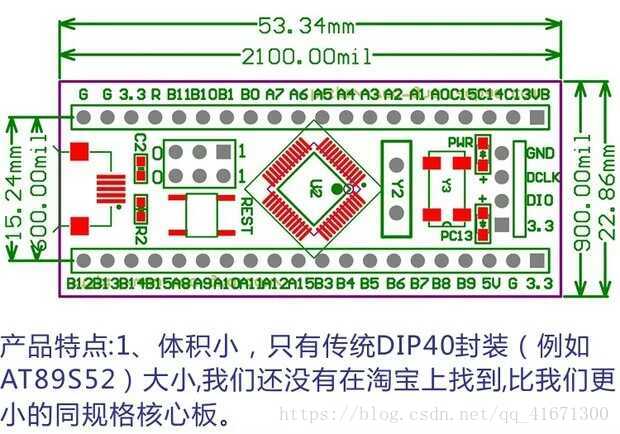

小蓝板的引脚图，也是搬运。

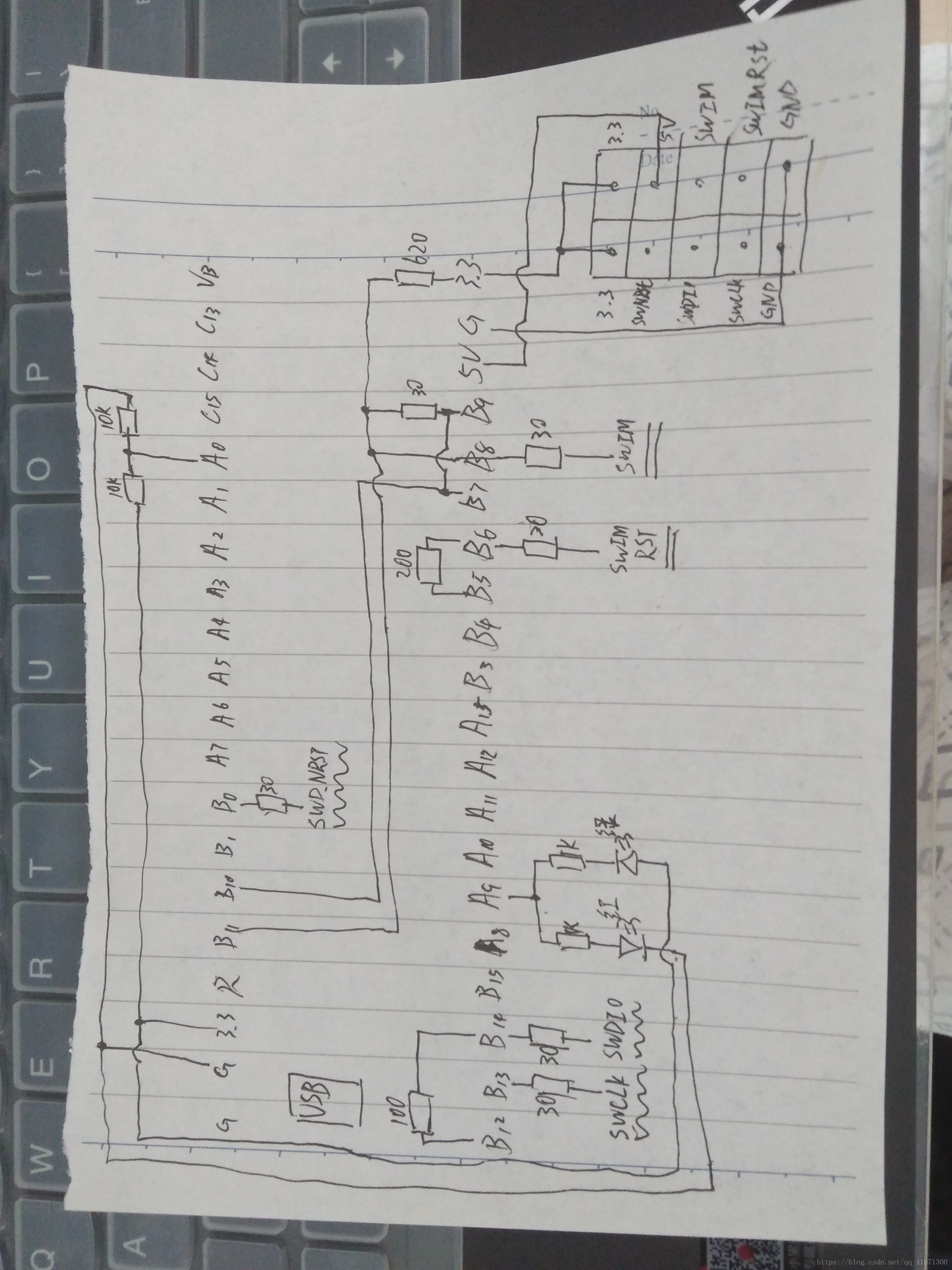

洞洞板的布置图（抱歉，可能要治疗一下颈椎病）

有几个引脚是并联的，虽然不知道是为什么，可能是增强驱动能力吧。。。

刷固件

固件使用的是ST-LINK Utility，刷入bin固件，这个过程csdn上有很多教程，就不赘述了。
我遇到了刷完固件不能识别的问题，提示了ST-LINK USB communication error，参照下面的方法，刷了一个老一点的固件，解决问题。
https://blog.csdn.net/endless_fighting/article/details/52603998
