labview非线性曲线拟合Lorenz拟合
1.原始数据

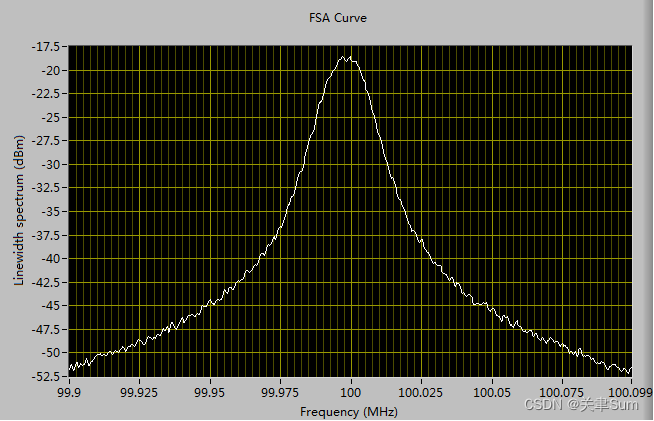

1.窄线宽1550nm激光器测试线宽，原始数据为频谱仪测试所得为洛伦兹线型，直接使用原始信号波动较大如（图1）所示，其线宽结果为2.86kHz
图1
2.Origin9 洛伦兹拟合结果
需将原始线宽信号进行洛伦兹拟合后计算激光器线宽

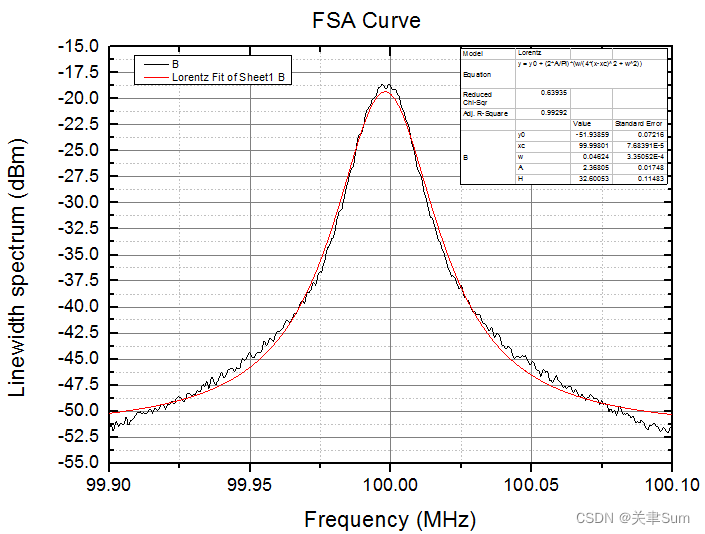

（图2）为Origin9 洛伦兹拟合结果
图2
3.洛伦兹公式

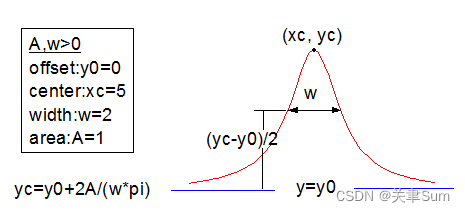

Origin洛伦兹（图3）
y = y0 + (2A/PI)(w/(4*(x-xc)^2 + w^2))
4.洛伦兹初始值
经过Origin计算洛伦兹初始值(表1)
表1
使用labview计算初始值（表2）
表2
5.结果展示

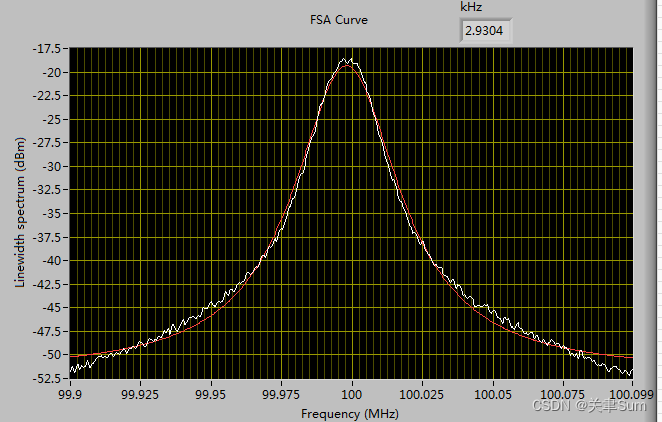

使用labview非线性曲线拟合结果（图4）
