QUIC ACK frame解析

笔者在开发quic相关代码的时候，查阅了网上关于QUIC ACK frame解析的博文，发现大部分分析有想当然的嫌疑，解析过程和真正的实现差距较大，具体细节没有体现，在这里根据RFC 9000及具体的实现代码(基于XQUIC)给出真正的解析流程。

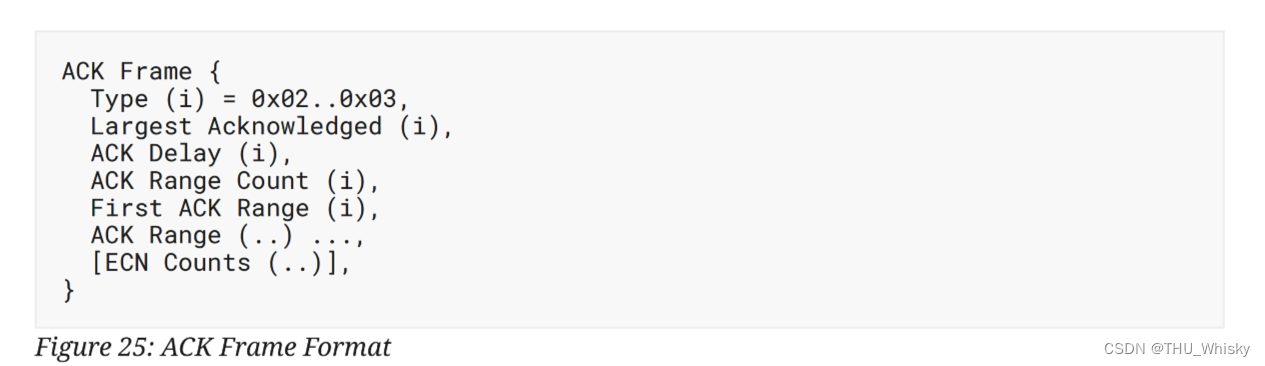

我们先看一下RFC9000对QUIC ACK frame的定义：

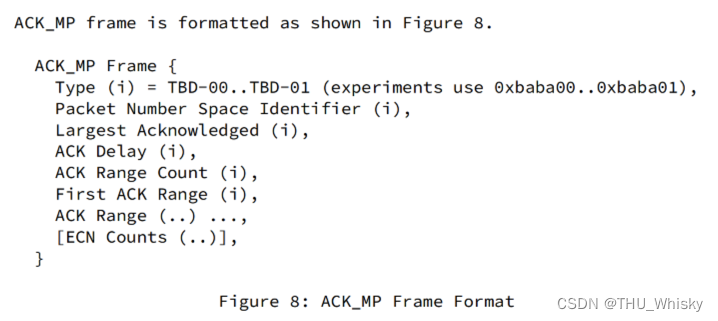

在这里插入图片描述

Type(i): 表示该帧类型为ACK，其中0x02为一般ACK frame，0x03则还需要包含到此为止在连接上接收到的带有相关ECN标记的QUIC包的累计计数。

在这里插入图片描述

Largest Acknowledged(i): 用于表示对端已经确认的最大包号，一般来讲是对端在生成ACK frame的时候接收到的最大包号。

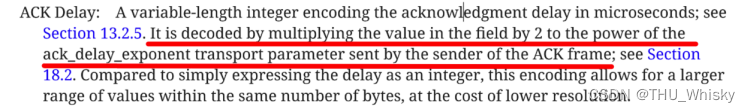

ACK Delay(i): 表示编码ACK的时延，单位是毫秒，注意，这个值不是最终值，而是需要将其乘以2的ack_delay_exponent次幂，才能得到最终的

ACK Delay，这个ack_delay_exponent是本端发送给对端的一个用于编码ack delay的参数。

在这里插入图片描述

ACK Range Count(i): 表示当前ACK Frame中ACK Range域的数量。

ACK Range(…): 表示当前ACK Frame额外确认的范围数量，换句话说，如果一个ACK frame确认了n个连续的包号范围（例如：1-3、5-8、11-20），其ACK Range Count为n-1（例如：3-1=2）

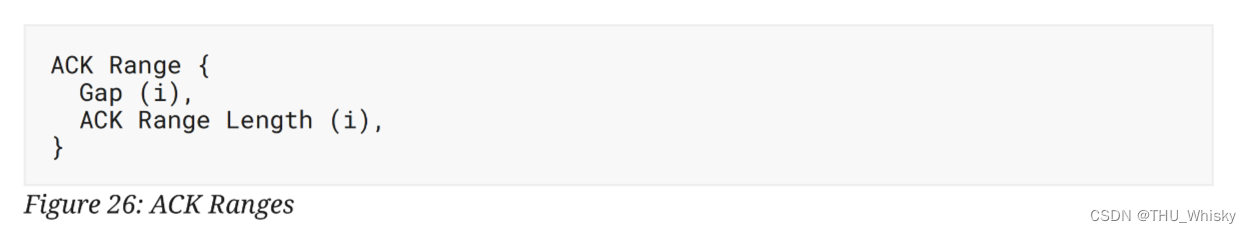

在这里插入图片描述
每一个ACK Range中的元素表示一个连续的被确认的包号范围，其包含两个成员变量，Gap(i)表示距离上一个元素的距离，ACK Range Length(i)表示本元素确认的包号范围的长度。

其中，Gap是一个大于等于0的整数，当Gap=n时，表示距离上一个元素的距离为n+1，这很重要。比如，当Gap=0时，表示距离上一个元素距离为1，为什么要这么设计呢？笔者认为原因有两点，首先，距离上一个元素的距离不可能为零，否则应该在同一个ack range中。其次，这样可以让Gap可以表示的范围+1。

所以，每一个连续确认包号范围的上界应该如下计算：
在这里插入图片描述

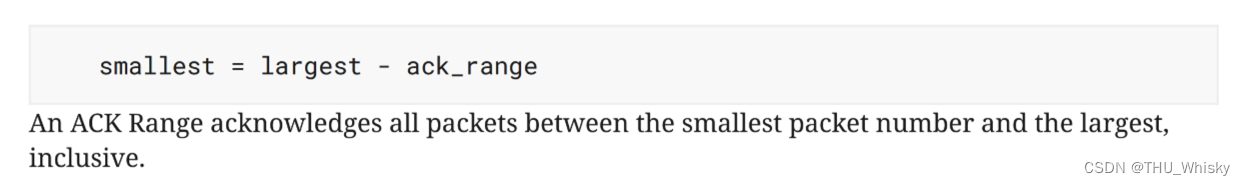

而根据ACK Range Count真实值应该为每个ACK range元素确认的连续的数据包数量-1，因为根据RFC要求，根据ack range计算出来的每一个连续数据包范围均应该为闭区间：

在这里插入图片描述
换句话说，如果一个ACK range元素确认了17-20号，4个数据包，其ACK Range Length应为为3.

First ACK Range(i): 表示第一个被确认的连续数据包范围的长度，和ACK Range Length同理。

注意，ACK frame的确认顺序为倒序，也就是每一个ACK frame均从最大包号的数据包开始确认，直到最小值。

举例，如果一个数据包要确认的包号范围为：[1,3], [5,9], [13,20]，其ack frame结构应该为：

ACK Frame{
	Type: 0x02;
	Largest Acknowledged: 20;
	ACK Delay: 2;
	ACK Range Count: 2;
	First ACK Range: 7;
	ACK Range{
  	Gap: 2;
  	ACK Range Length: 4;
  	Gap: 0;
  	ACK Range Length: 2;
	}
}
