ICEM平面叶栅网格划分

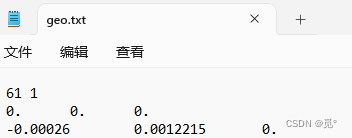

定义叶栅几何，文件开头写上【数据点个数，1】，表明是由N个数据点构成的1条曲线

---

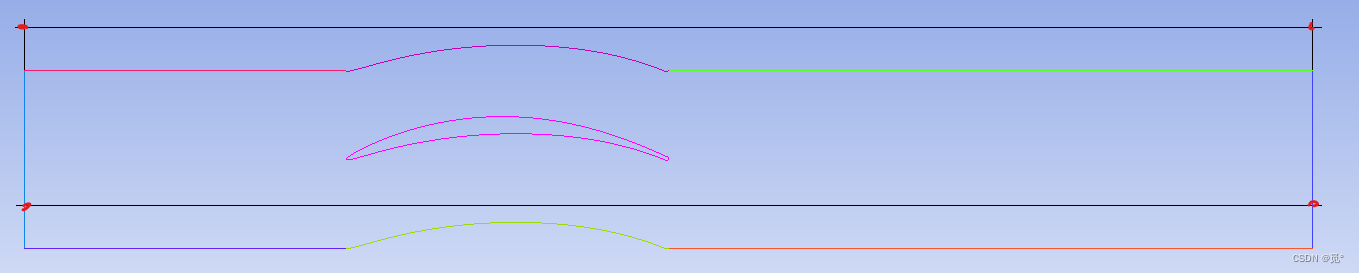

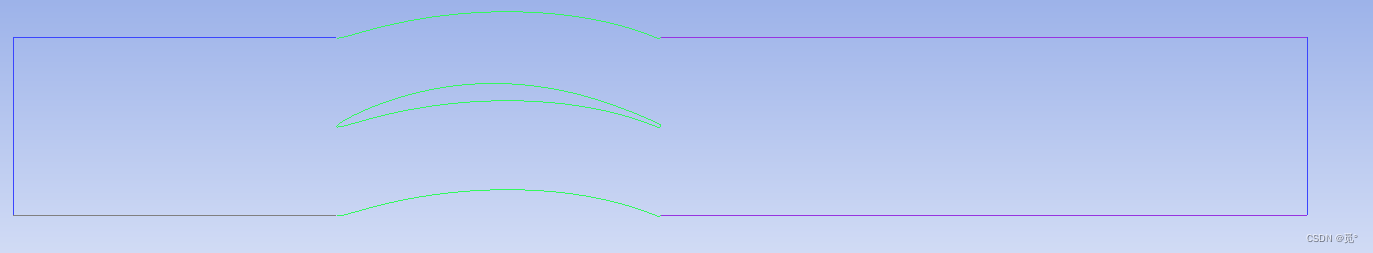

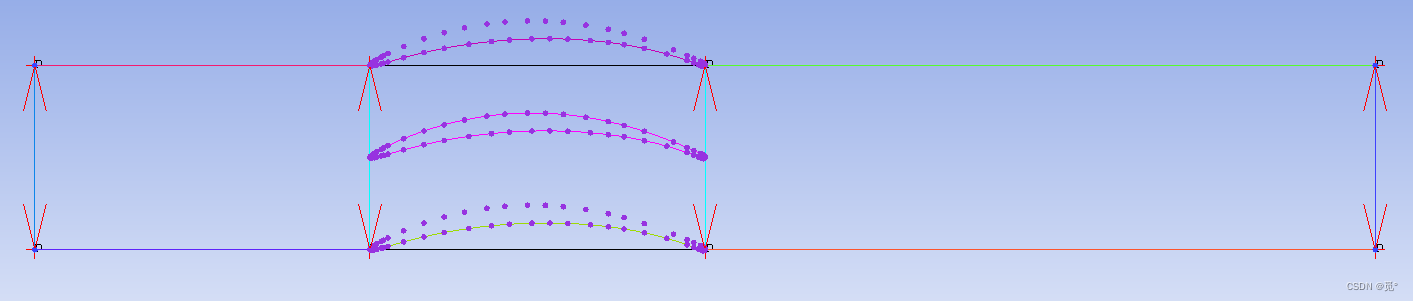

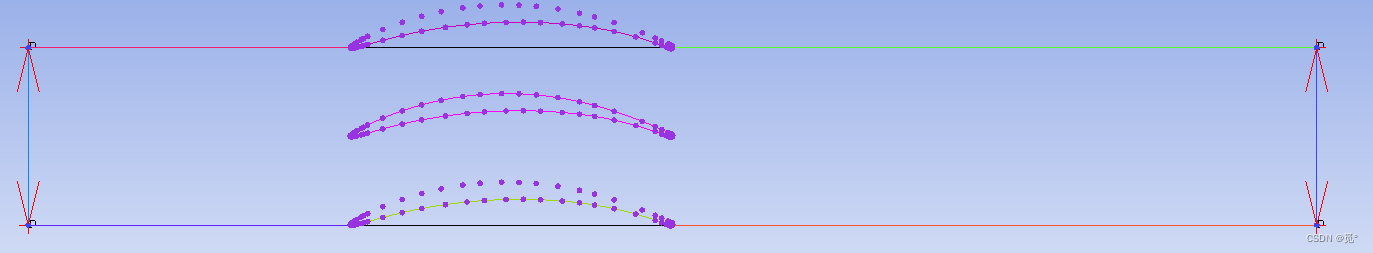

导入几何数据，并定义组成计算域的点、线

---

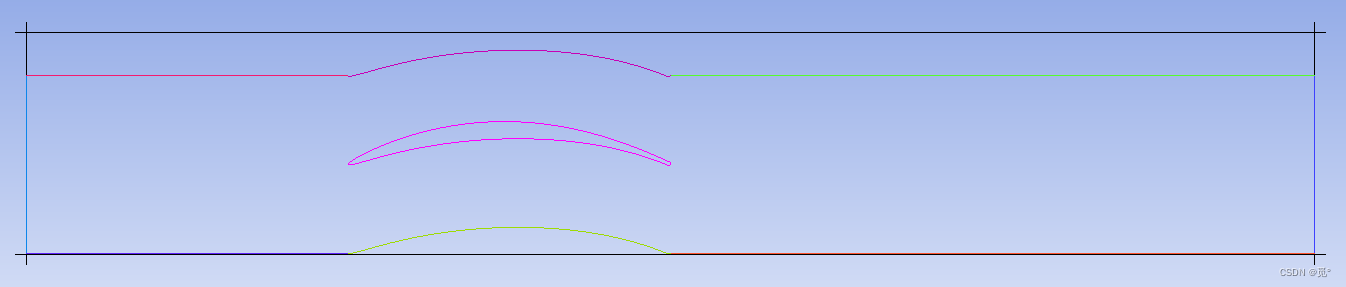

定义part：inlet, outlet, periodic_up, periodic_down

---

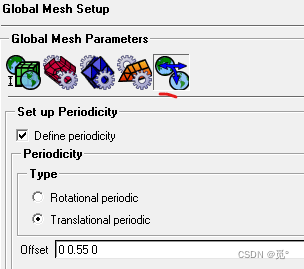

定义周期性

---

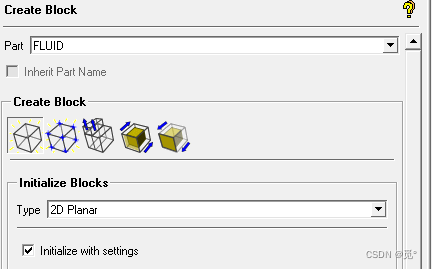

定义Blocking

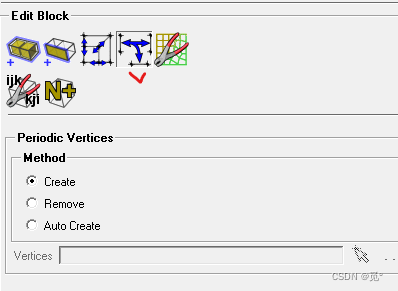

定义Blocking周期性

点击图形界面中的周期性点

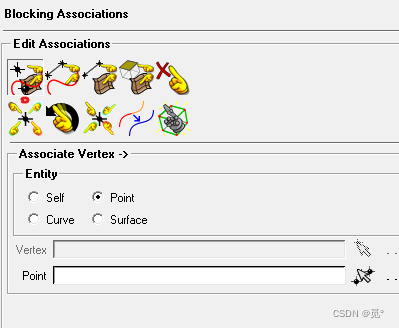

关联Blocking和几何，关联点

依次点击blocking顶点和对应的几何顶点

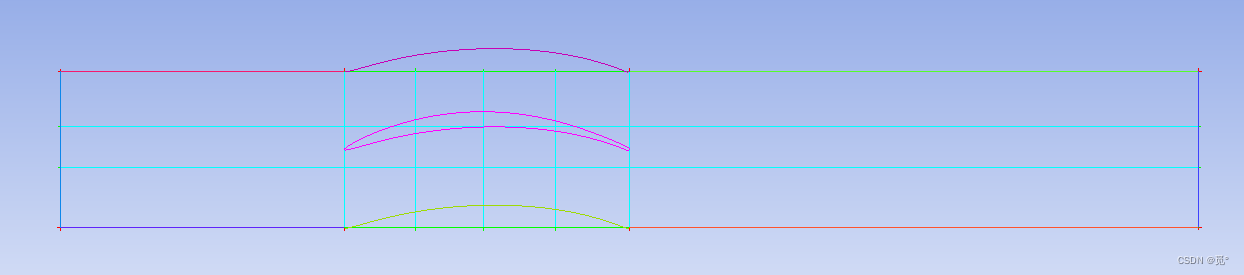

分割并关联分割后的顶点

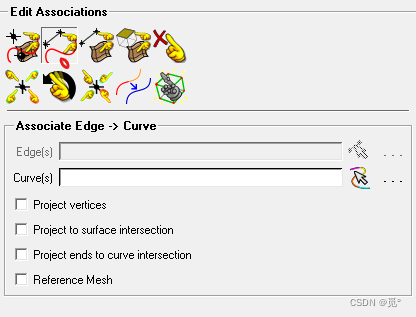

关联线

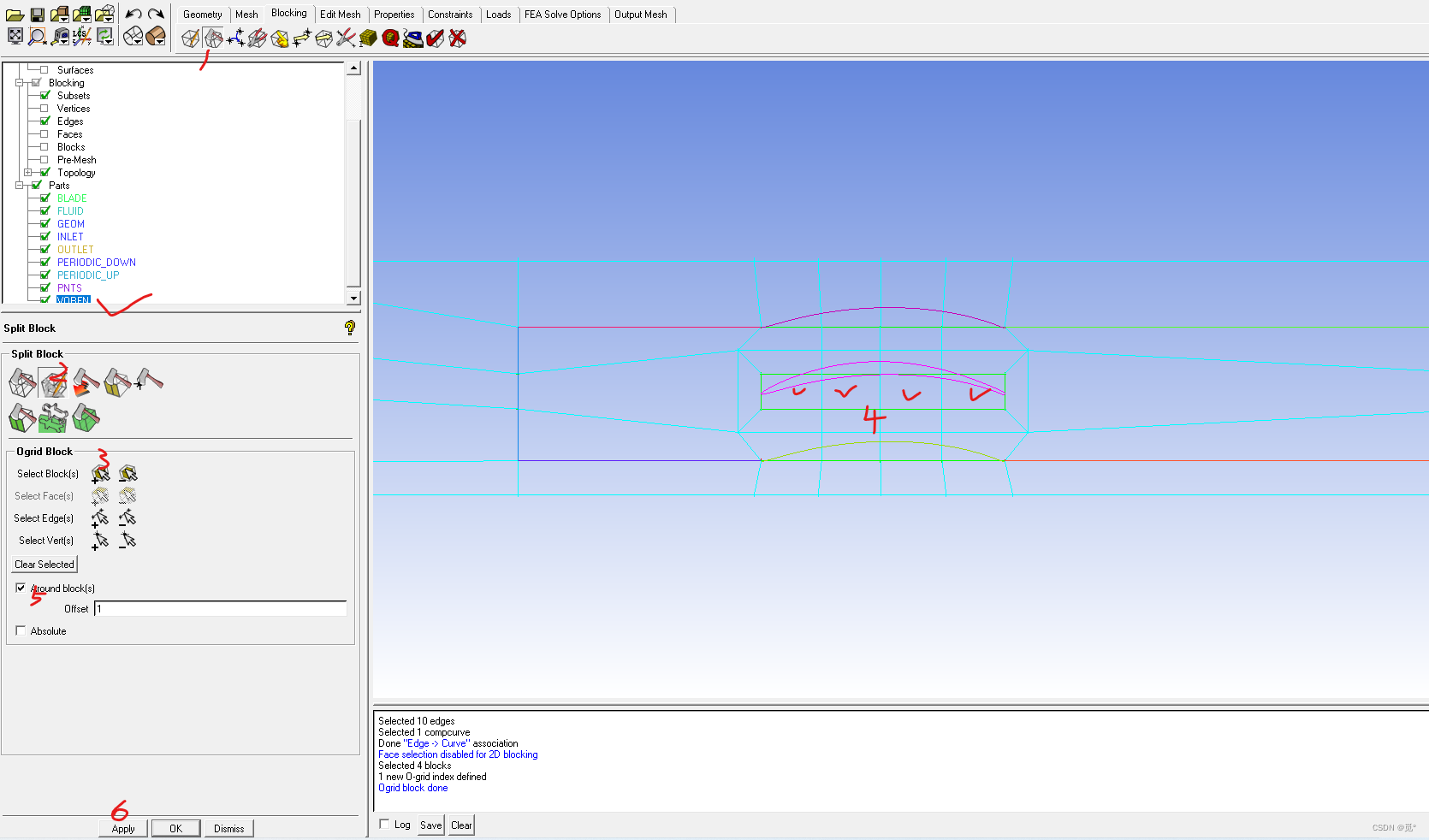

 画O型网格，继续分割

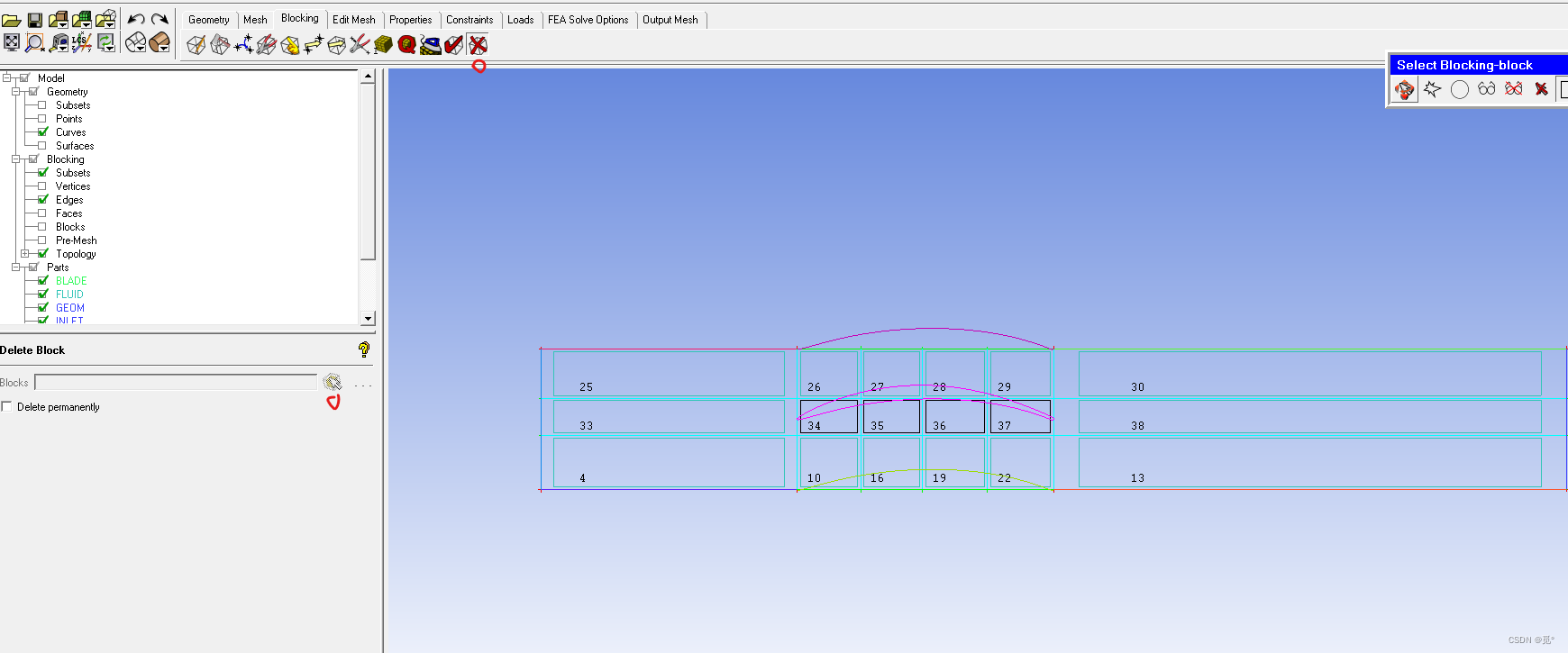

删除多余的块

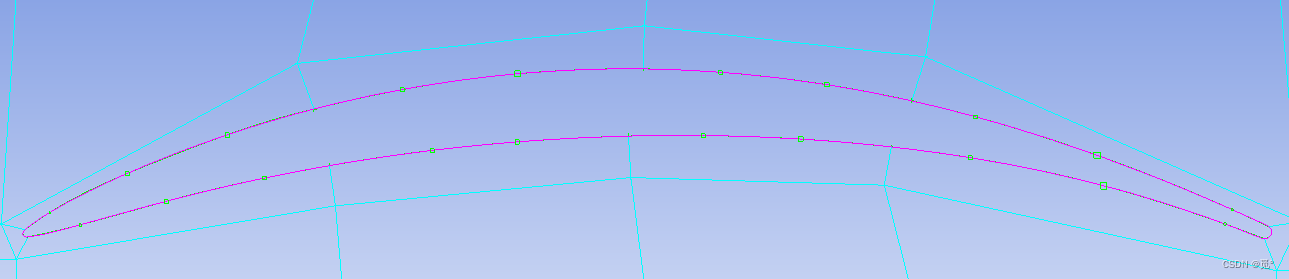

 关联叶片几何

再选中叶片几何即关联

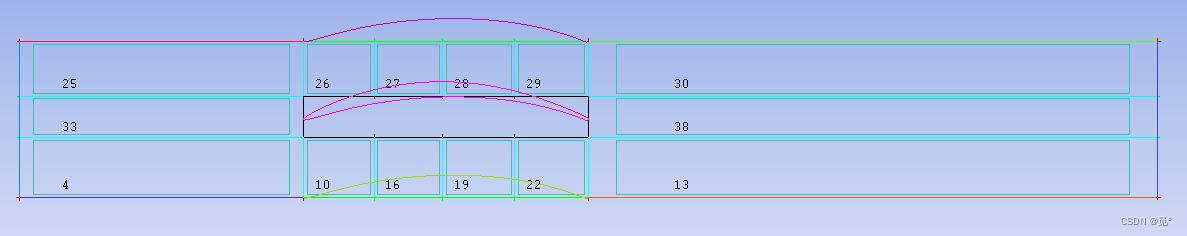

分割块，生成O型block

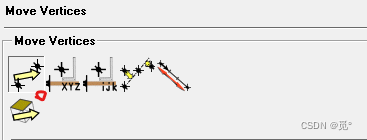

 移动块顶点至如下图所示

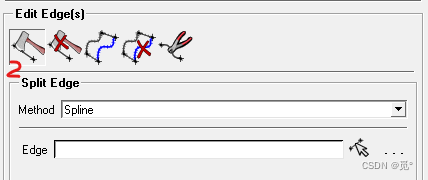

分割边，并移动分割点，使得叶片Block和叶片紧贴



 建议边之间关系

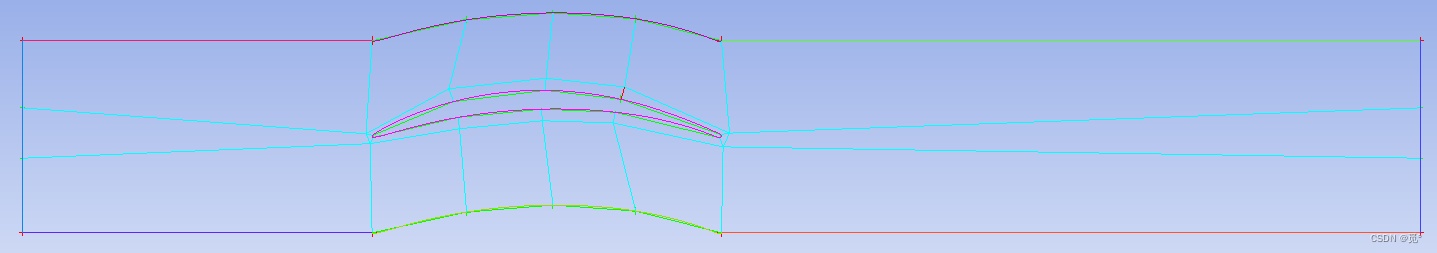

 继续调整拓扑顶点位置

定义各边网格点数目及边上网格大小，保证各块之间网格过渡连续，检查网格质量并继续调整拓扑顶点位置，必要时可继续分割块，直至网格质量达到要求，最后输出网格。

叶片上是固壁条件，此时可以再在叶道内分割两块，并删去该两块的周期性，最终就可以得到周期性和固壁混合壁面条件。
