QT使用MX Component 4.16S控件开发上位机与三菱FX5U通信

注：本文为博主参考书籍和他人文章并加上自己的理解所编，作为学习笔记使用并将其分享出去供大家学习。若涉及到引用您的文章内容请评论区告知！如有错误欢迎指正！

MX Component 4.16S的安装与测试

MX Component 4.16S是三菱PLC官方上位机通讯中间件 ，C#,vb.net,c++.net和三菱PLC通讯时，可以调用该软件DLL和PLC通讯，使用非常方便。

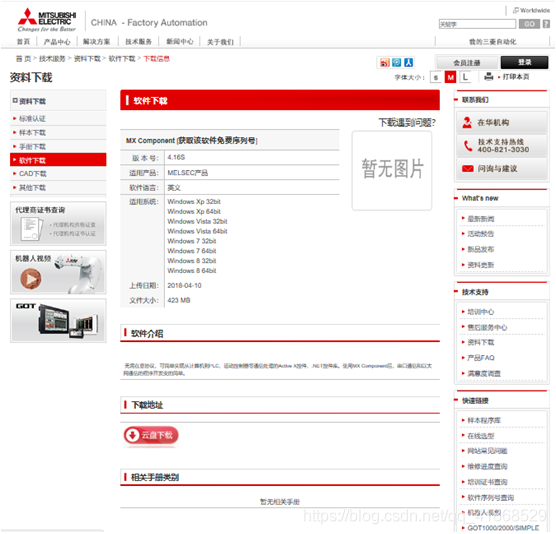

可以去三菱官网下载，需先注册账号。这里上传俩份手册MX Component Version 4 操作手册.pdf这份手册介绍MX Component工具的安装卸载及使用步骤注意事项，错误信息等。通过使用通用的函数，可以使迄今为止麻烦且复杂的串行通信及以太网通信的程序开发变得异常简单。MX Component Version 4编程手册.pdf这份手册介绍MX Component控件函数使用方法及编程步骤。

下载地址 MX Component三菱官方下载

序列号：117-570766844（测试可用），也可以重新从官网免费获取。

安装

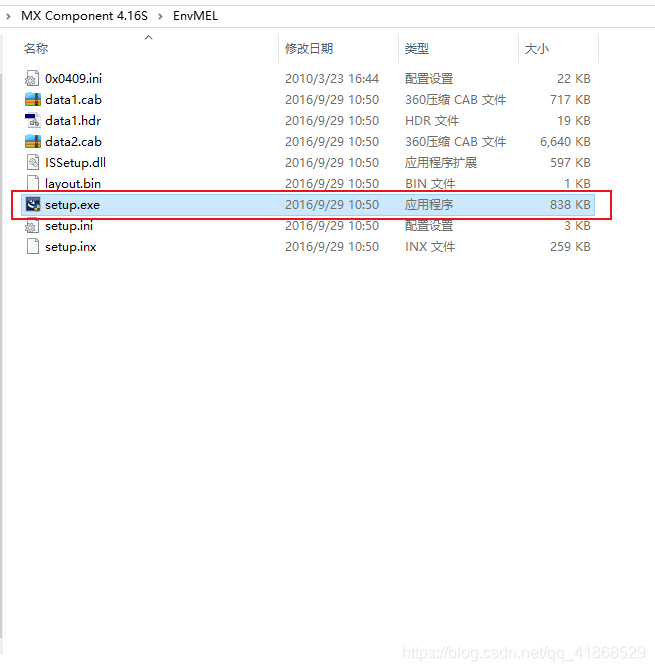

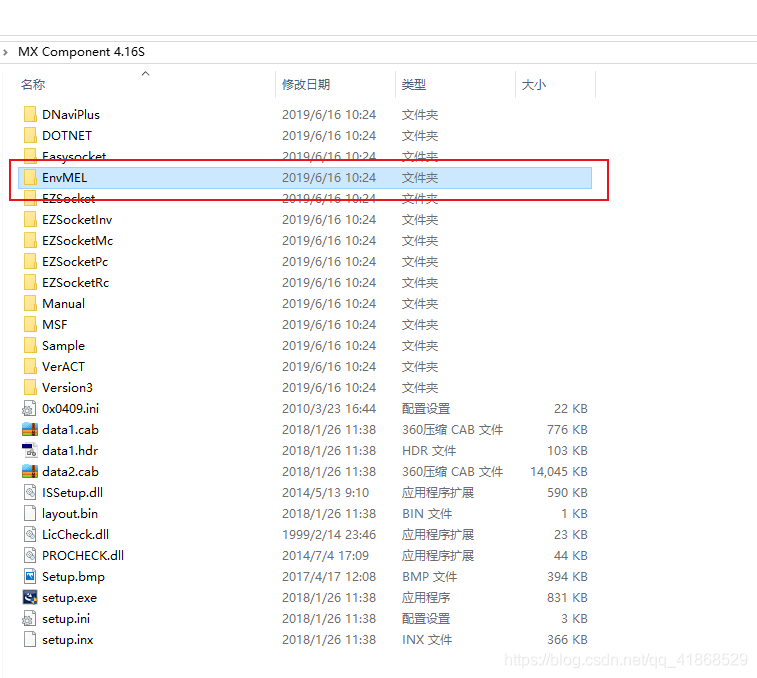

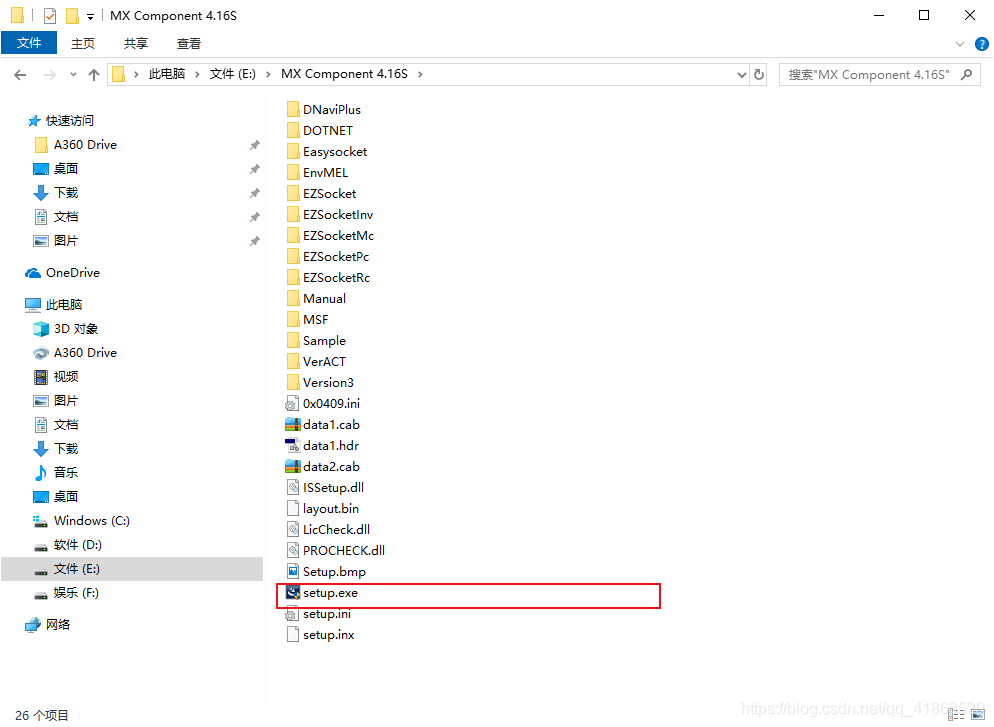

解压后先安装EnvMEL文件夹中的setup 安装完成后直接运行解压后文件夹中的setup即可:

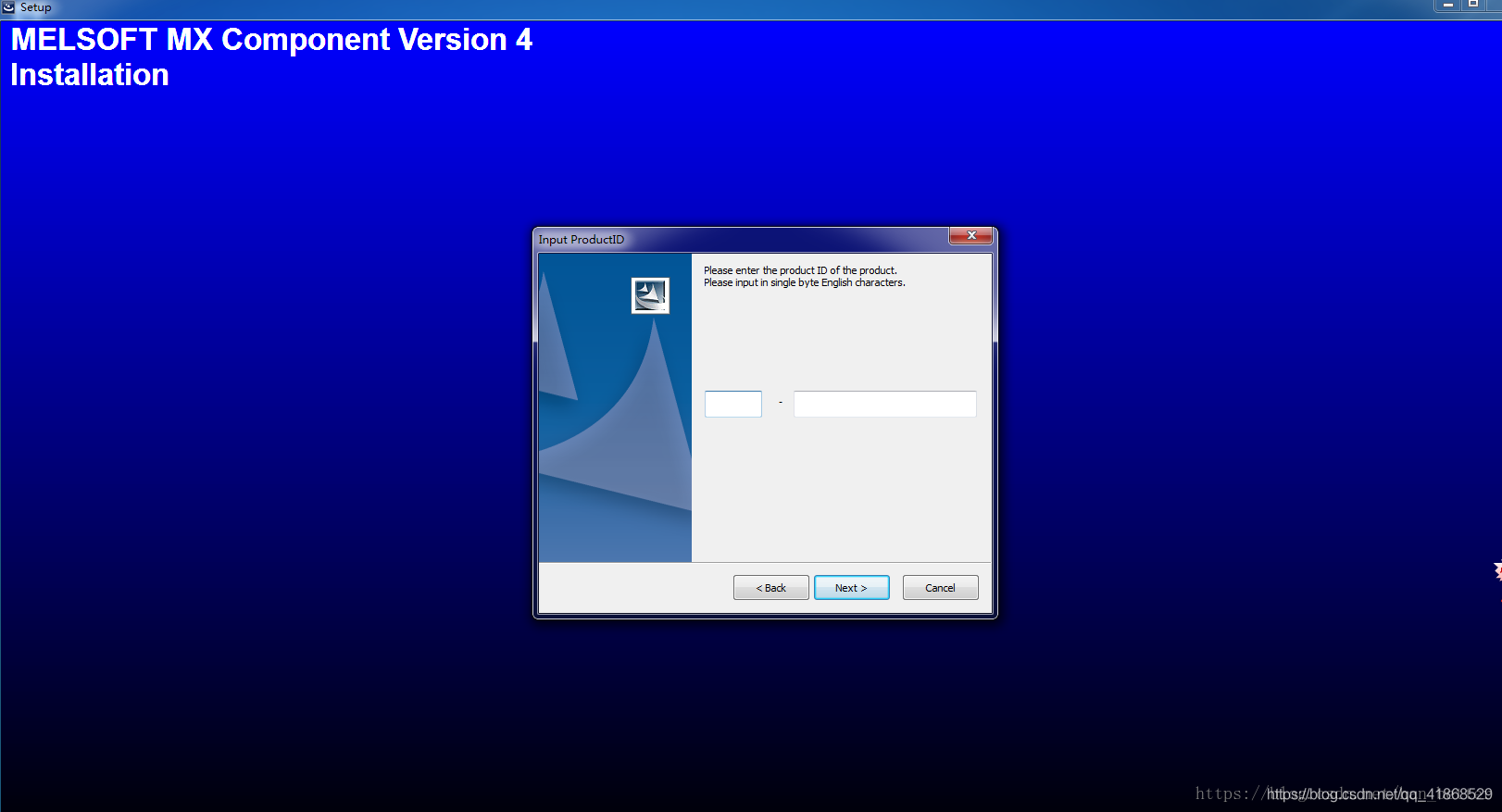

之后公司什么的随意设置，在输入注册码：117-570766844

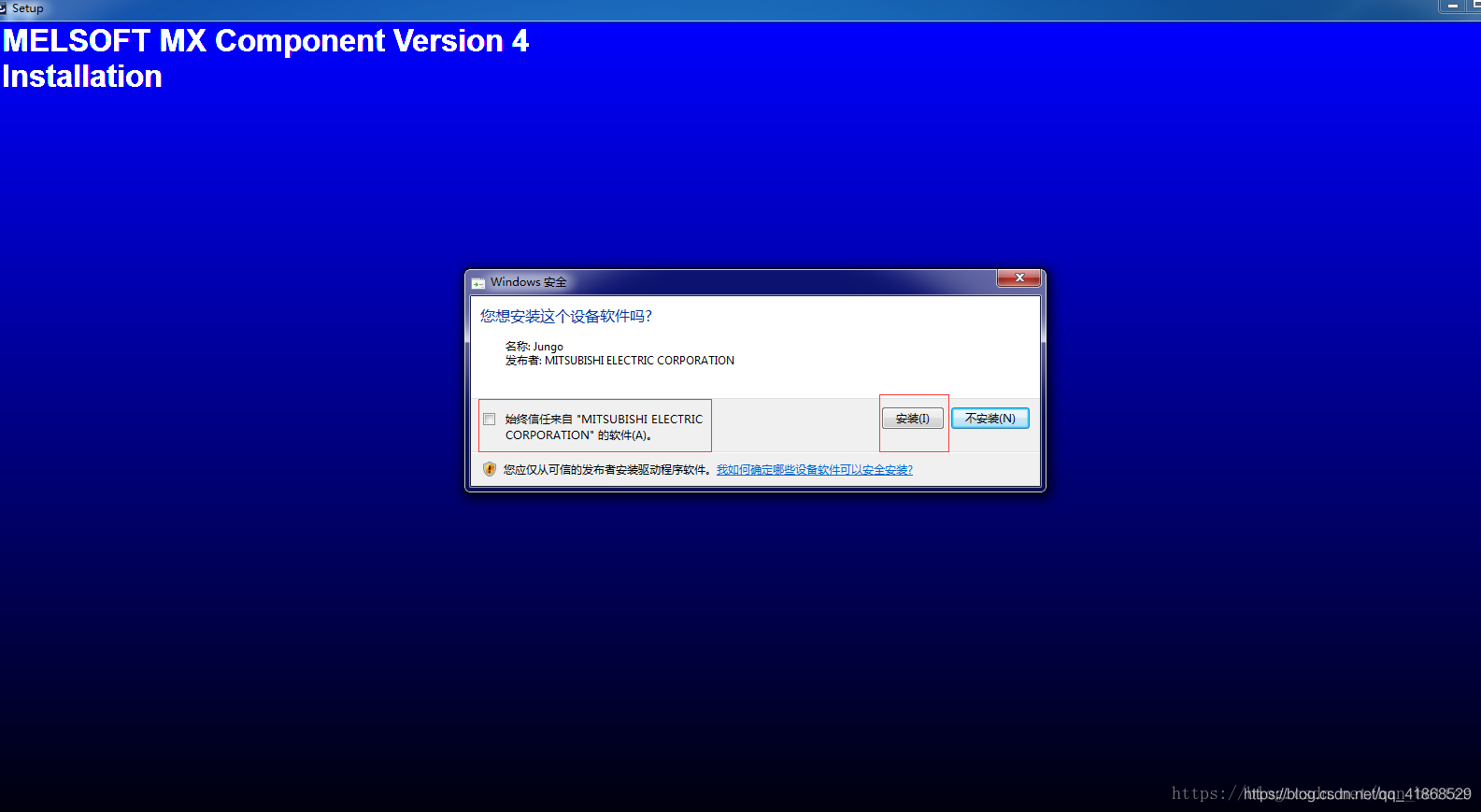

如果遇到下面图片显示内容，允许安装即可：

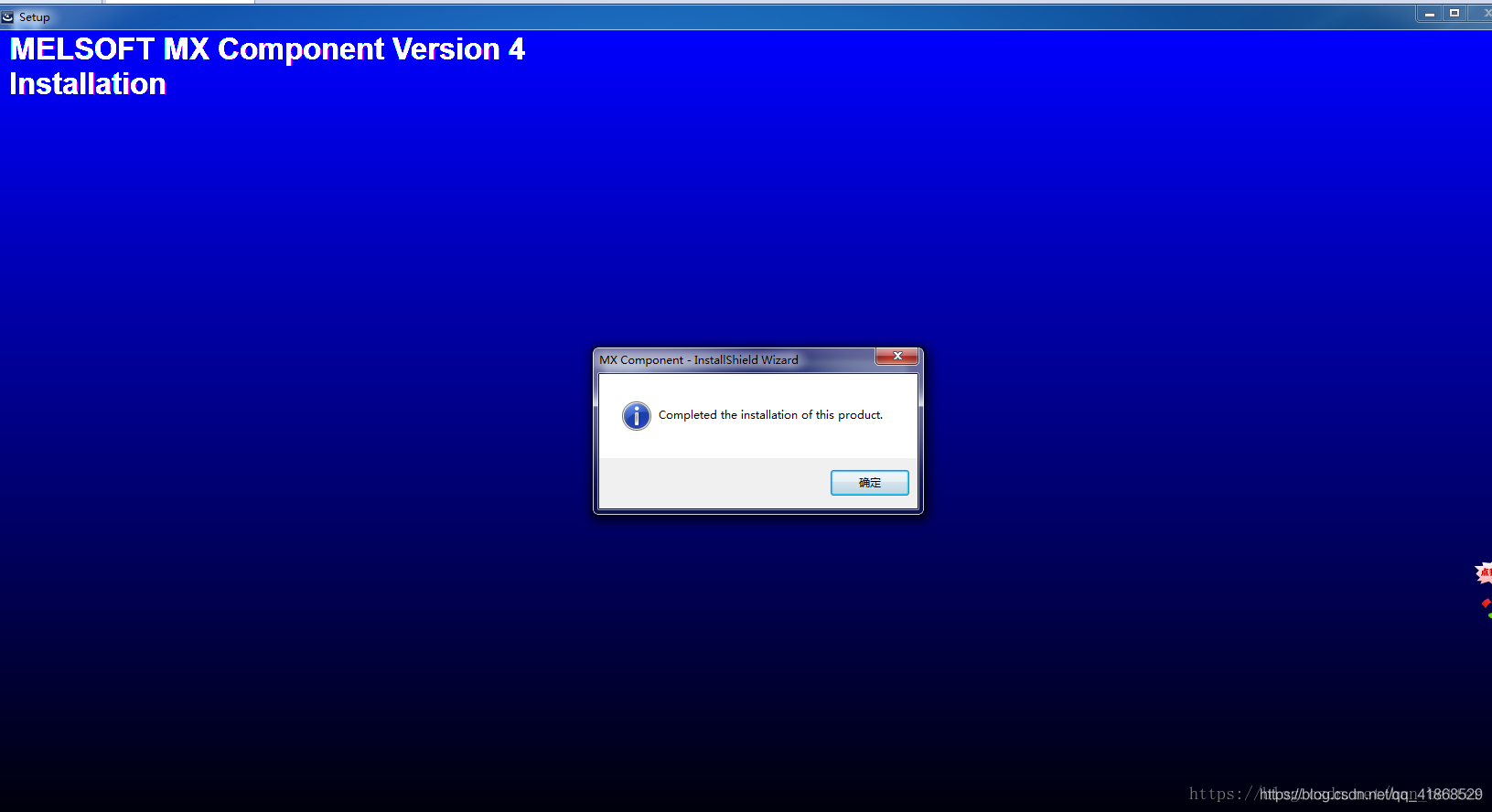

安装完成后就会显示如下图片：

运行

首先打开设置程序：

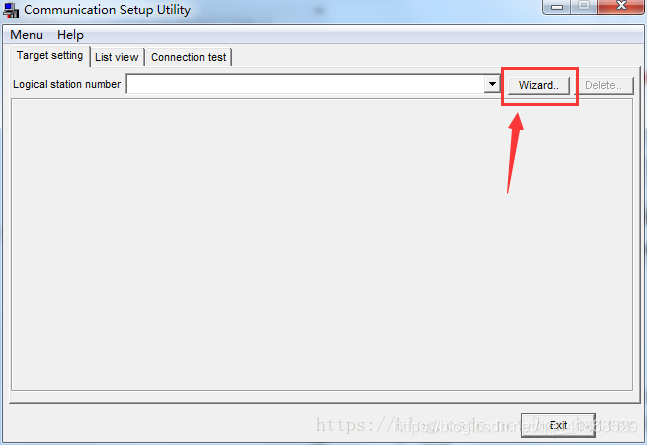

点击wizard：

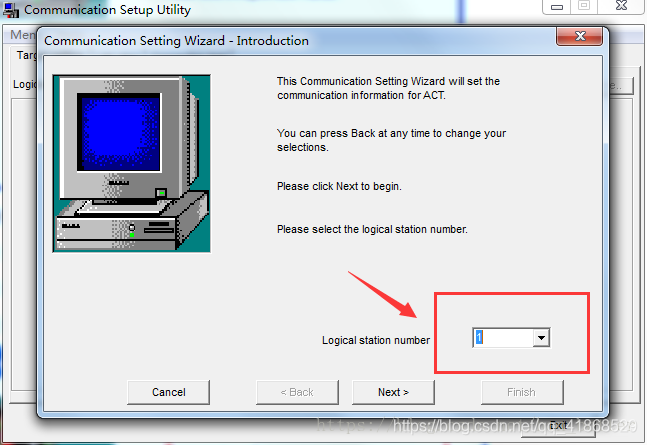

设置站号：

然后点击next；
PC侧通讯设置：
（1）、选择通讯接口：网卡、串口等
（2）、选择PLC
（3）、设置通讯超时

然后点击next； PLC侧通讯设置方式1：
（1）、PLC和PC网线直连可以选择选择”以太网端口直连”：
（2）、选择网卡（会带出本机IP地址）：
