esp8266 (本质也是arduino)+blinker 实现一键配网点灯

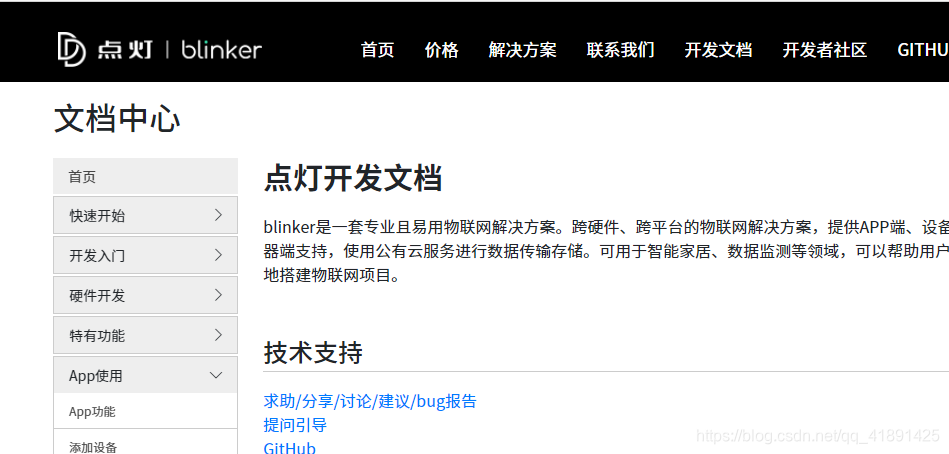

blinker使用开发手册：https://www.diandeng.tech/doc

使用步骤

1.在blinker手机应用上增加设备

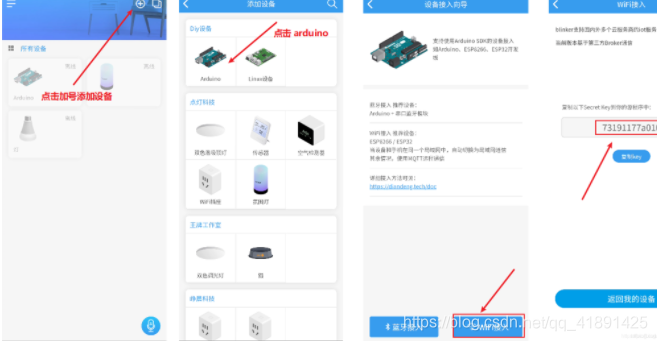

安装完APP然后完成注册，按照如下图可以增加设备，并生成秘钥。此秘钥非常关键，后续要用于arduino代码中。

源码

#define BLINKER_WIFI
#define BLINKER_PRINT Serial
#define BLINKER_APCONFIG  //启用热点 wifi一键配置功能
#define LED_BUILTIN   2 //esp8266 板子上的灯是  D4 ，此处必须这么设置，不然控制不到灯
#include <Blinker.h>
#include <ESP8266WiFi.h>
char auth[] = "2fa38771f67c";// blinker app提供的秘钥，用于mqtt协议远程控制用

//新建组件对象
BlinkerButton Button1("btn-abc");
BlinkerNumber Number1("num-abc");

int counter = 0;

// 按下按键即会执行该函数
void button1_callback(const String & state) {
    BLINKER_LOG("get button state: ", state);
     if (state == BLINKER_CMD_ON) {
        digitalWrite(LED_BUILTIN, LOW);

        BLINKER_LOG("Toggle on!");

       // Button1.icon("icon_1");
       // Button1.color("#ff66b3");
       // Button1.text("Your button name or describe");

        Button1.print("on");
}
 else if (state == BLINKER_CMD_OFF) {
        digitalWrite(LED_BUILTIN, HIGH);

        BLINKER_LOG("Toggle off!");

        //Button1.icon("icon_1");
        Button1.color("#ff66b3");
       // Button1.text("Your button name or describe");
        // Button1.text("Your button name", "describe");
        Button1.print("off");
    }
}

// 如果未绑定的组件被触发，则会执行其中内容
void dataRead(const String & data)
{
    BLINKER_LOG("Blinker readString: ", data);
    counter++;
    Number1.print(counter);
}

// 系统初始化函数， 系统入口
void setup()
{
    Serial.begin(115200); //设置波特率
    BLINKER_DEBUG.stream(Serial);
    BLINKER_DEBUG.debugAll(); //开启调试模式，可以看到 blinker mqtt 协议相关交互信息
  // 初始化有LED的IO
    pinMode(LED_BUILTIN, OUTPUT);
    digitalWrite(LED_BUILTIN, LOW);
     // 初始化blinker
    Blinker.begin(auth);
    Blinker.attachData(dataRead);//没有绑定的控件 函数注册
    Button1.attach(button1_callback);
}


//让系统一直运行
void loop()
{
    Blinker.run();
}

1.打开首页–》开发者

2.因为我们使用的ap配网模式，所以选择 apconfig

3. 输入wifi 密码，点击开始配置，esp将自动完成配置

   4.配网成功展示


连线

led是接在D4 对应到代码是2

使用blinker就可以手机上操作灯泡
