一、系统介绍

1、采用STM32F103C8T6单片机作为主控

2、数据采集：DHT11温湿度、噪音、PM2.5

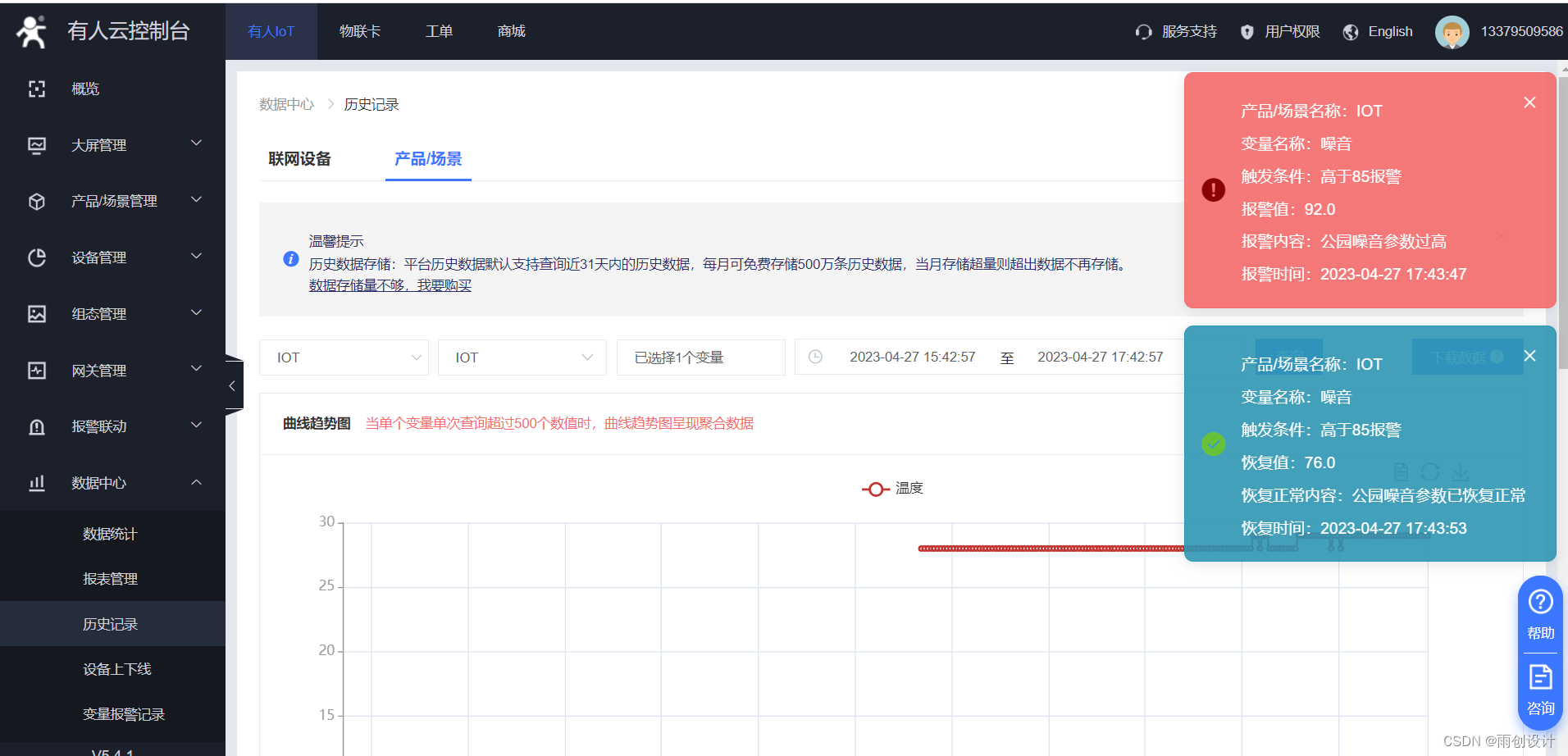

3、数据可通过WiFi模块传输到有人云平台显示

4、可采用云端的小程序可以实查看数据、历史数据查询。

5、可在云平台设置超阈值短信报警，如PM2.5、噪音超阈值进行短信报警

二、传感器模块实物图

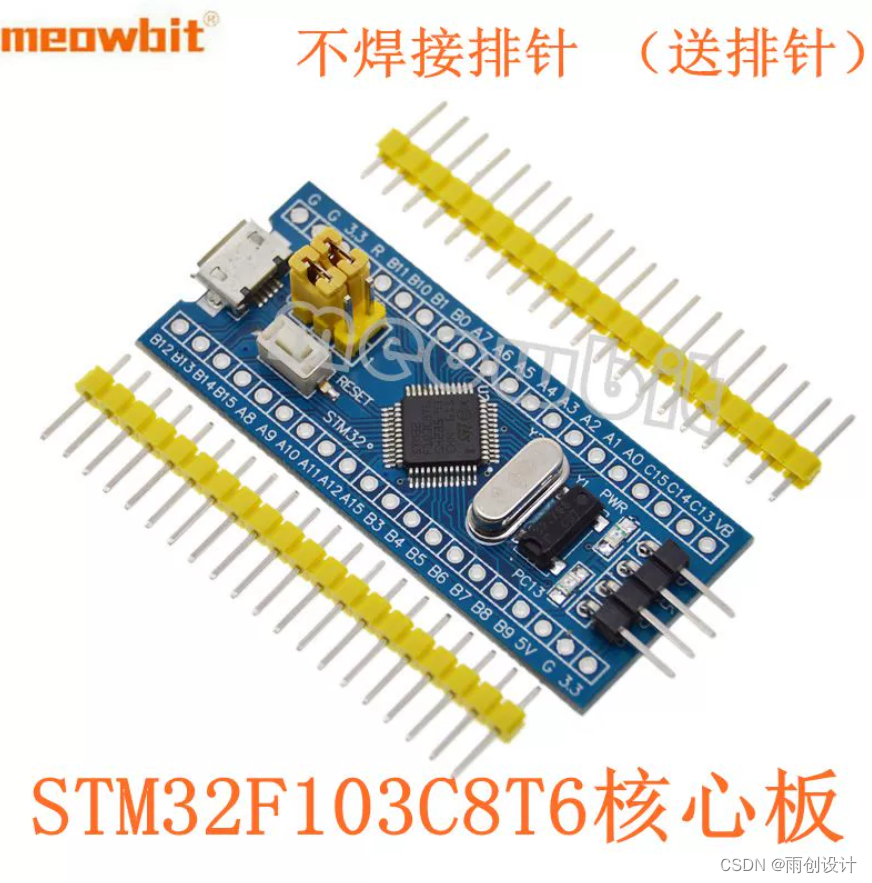

STM32F103C8T6单片机
在这里插入图片描述

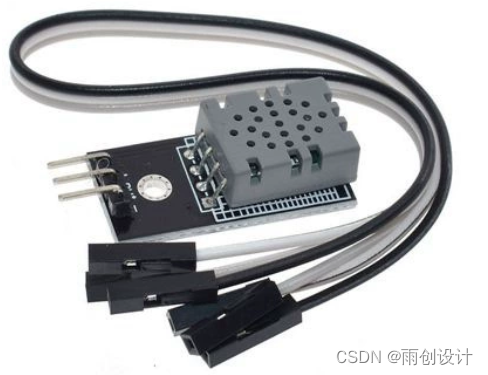

DHT11温湿度模块

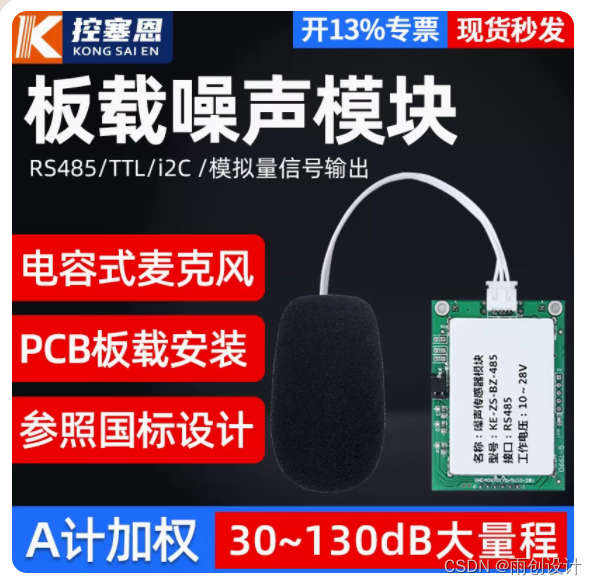

噪音模块

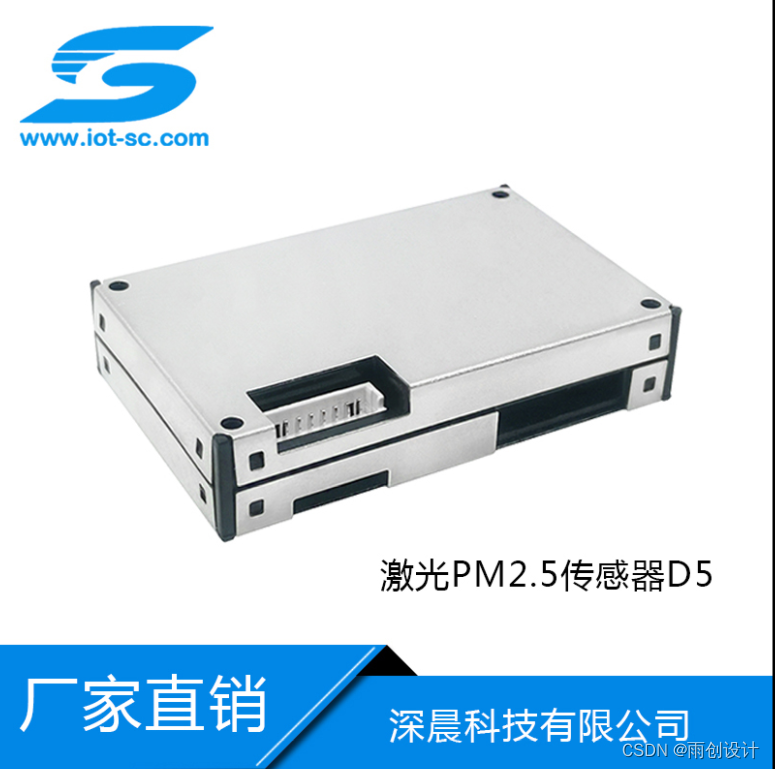

PM2.5模块

三、部分源程序

DHT11温湿度程序
dht11.h

#ifndef __DHT11_H
#define __DHT11_H
#include "sys.h"

#define DHT11_IO    GPIOB
#define DHT11_PIN   GPIO_Pin_14
//IO方向设置
#define DHT11_IO_IN()  {DHT11_IO->CRH&=0XF0FFFFFF;DHT11_IO->CRH|=8<<24;}
#define DHT11_IO_OUT() {DHT11_IO->CRH&=0XF0FFFFFF;DHT11_IO->CRH|=3<<24;}

#define	DHT11_DQ_OUT PBout(14) //数据端口	PA0
#define	DHT11_DQ_IN  PBin(14)  //数据端口	PA0


u8 DHT11_Init(void);//初始化DHT11
u8 DHT11_Read_Data(u8 *temp,u8 *humi);//读取温湿度
u8 DHT11_Read_Byte(void);//读出一个字节
u8 DHT11_Read_Bit(void);//读出一个位
u8 DHT11_Check(void);//检测是否存在DHT11
void DHT11_Rst(void);//复位DHT11
#endif

dht11.c

#include "dht11.h"
//
#include "delay.h"
//

//复位DHT11
void DHT11_Rst(void)
{
	DHT11_IO_OUT(); 	//SET OUTPUT
    DHT11_DQ_OUT=0; 	//拉低DQ
    delay_ms(20);    	//拉低至少18ms
    DHT11_DQ_OUT=1; 	//DQ=1
	delay_us(30);     	//主机拉高20~40us
}
//等待DHT11的回应
//返回1:未检测到DHT11的存在
//返回0:存在
u8 DHT11_Check(void)
{
	u8 retry=0;
	DHT11_IO_IN();//SET INPUT
    while (DHT11_DQ_IN&&retry<100)//DHT11会拉低40~80us
	{
		retry++;
		delay_us(1);
	};
	if(retry>=100)return 1;
	else retry=0;
    while (!DHT11_DQ_IN&&retry<100)//DHT11拉低后会再次拉高40~80us
	{
		retry++;
		delay_us(1);
	};
	if(retry>=100)return 1;
	return 0;
}
//从DHT11读取一个位
//返回值：1/0
u8 DHT11_Read_Bit(void)
{
 	u8 retry=0;
	while(DHT11_DQ_IN&&retry<100)//等待变为低电平
	{
		retry++;
		delay_us(1);
	}
	retry=0;
	while(!DHT11_DQ_IN&&retry<100)//等待变高电平
	{
		retry++;
		delay_us(1);
	}
	delay_us(40);//等待40us
	if(DHT11_DQ_IN)return 1;
	else return 0;
}
//从DHT11读取一个字节
//返回值：读到的数据
u8 DHT11_Read_Byte(void)
{
    u8 i,dat;
    dat=0;
	for (i=0;i<8;i++)
	{
   		dat<<=1;
	    dat|=DHT11_Read_Bit();
    }
    return dat;
}
//从DHT11读取一次数据
//temp:温度值(范围:0~50°)
//humi:湿度值(范围:20%~90%)
//返回值：0,正常;1,读取失败
u8 DHT11_Read_Data(u8 *temp,u8 *humi)
{
 	u8 buf[5];
	u8 i;
	DHT11_Rst();
	if(DHT11_Check()==0)
	{
		for(i=0;i<5;i++)//读取40位数据
		{
			buf[i]=DHT11_Read_Byte();
		}
		if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
		{
			*humi=buf[0];
			*temp=buf[2];
		}
	}else return 1;
	return 0;
}
//初始化DHT11的IO口 DQ 同时检测DHT11的存在
//返回1:不存在
//返回0:存在
u8 DHT11_Init(void)
{
 	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	 //使能PB端口时钟

 	GPIO_InitStructure.GPIO_Pin = DHT11_PIN;				 //PG11端口配置
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(DHT11_IO, &GPIO_InitStructure);				 //初始化IO口
 	GPIO_SetBits(DHT11_IO,DHT11_PIN);						 //PG11 输出高

	DHT11_Rst();  //复位DHT11
	return DHT11_Check();//等待DHT11的回应
}
