MPLS 基础

MPLS

多协议标签交换MPLS（Multiprotocol Label Switching）是一种IP（Internet Protocol）骨干网技术。MPLS在无连接的IP网络上引入面向连接的标签交换概念，将第三层路由技术和第二层交换技术相结合，充分发挥了IP路由的灵活性和二层交换的简捷性

网络结构

路由器角色： LSR 标签交换路由协议，LER 边缘路由器
上下游
LSP

体系结构

控制层面：产生和维护路由以及标签信息

• RIB：路由协议生成，用于选路
• LDP：分标签、建立LFIB表、LSP的建立与拆除
• LIB：由标签协议建立，用做MPLS标签转发

转发层面：对普通IP报文和MPLS标签报文做转发

• FIB：根据RIP表生成，用做转发IP报文
• LFIB：由标签协议建立，用做MPLS标签转发

MPLS 标签

转发等价类 LEC
标签

• Lable：20 bit
• EXP：3 bit
• S：1bit
• TTL：8 bit

标签空间：

• 特殊标签空间：“3”标签，隐式空标签。交换后的标签值为3，则标签弹出，将报文发给最后一跳。
• “0”标签：显示空标签。出节点分配给倒数第二跳节点的标签值为0时，倒是第二跳LSR需要将值为0的标签压入报文标签顶部

静态标签空间：16-1023
动态信令协议标签空间：1024以上

LSP的建立

静态LSP如何建立

• 入节点配置：目标网络、下一跳、出接口、出标签
• 中间节点：入接口、入标签、下一跳、出接口、出标签
• 出节点：入接口、入标签

动态LSP

动态标签分发协议

• LDP：LSR吧路由信息映射到数据链路层的交换路径上
• RSVP-TE
• MP-BGP：MP-BGP支持为MPLS VPN 中私网路由和跨域VPN的标签路由分配标签

动态LSP的基本建立过程

• 下游LSR分标签，按从下游到上游的方向分发
• 下游LSR根据IP路由表进行FEC的划分，根据FEC分表标签，通告给上游的LSR，建立标签转发表和LSP
•

MPLS 转发

基本概念

• Push（压标签）
• Swap （交换标签）
• Pop （标签弹出）

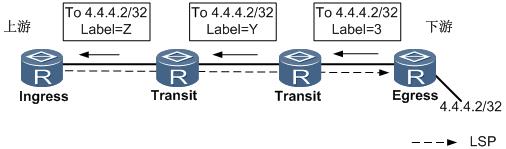

MPLS基本转发过程

• lngress（入节点）：收到IP报文，根据目标地址打上标签Z
• Transit （中间节点）：收到标签为Z报文，把标签Z
  替换成X，倒数第二跳节点，收到标签为Y的报文，因为”出节点“给它分配的标签值为3，所以进行PHP操作
• Egress（出节点）：收到IP报文转发给目标主机

MPLS详细转发过程

基本概念：

• Tunnel ID ：32bit，本地有效
• NHLFE ：只在入节点存在，下一跳标签转发表项，用于指导MPLS报文转发。
  包括：Tunnel id、入标签、入接口、标签操作类型
• ILM

转发过程：

• 当报文进入MPLS网络，首先检查FIB表，根据目的IP地址对应的Tunnel id，
  如果tunnel id为0 ，则进入IP转发
  如果tunnel id不为0，则进入MPLS转发
• 入节点处理
• 首先查看FIB，通过目的IP地址，找tunnel id判断时IP转发还是MPLS转发；
  根据非0的tunnel id找到对应的NHIFE表项
  根据NHIFE表项得到出接口、出标签、标签操作类型、下一跳等信息； - 在IP报文压入出标签，处理TTL，将报文转发给下一跳。
• 中间节点的处理
  根据MPLS的标签值查对应的ILM表，找到Tunnel id
  根据tunnel id 找到NHIFE表项，得到下一跳、出接口、出标签、标签操作类型；
  如果标签>=16，标签交换，处理TTL，将报文发送给下一跳
  如果标签=3，弹出标签，处理ttl，进行IP转发或者下一层标签转发
• 出节点的处理
  收到IP报文，进行IP转发
  收到MPLS报文，查看ILM表，处理TTL，如果S=1，则IP转发，如果S=0，下一层标签转发

MPLS对TTL的处理（2种模式）

作用：用于防环和Traceroute

Uniform（统一）模式

• 过程描述：
  IP报文进入MPLS网络时，入节点将IP TTL值减1复制到MPLS TTL字段中
  在MPLS域中，按照标准的TTL做处理（IP中的TTL值不变，MPLS TTL值做减法）
  在出节点，MPLS TTL减1，值复制到IP TTL中

Pipe（管道）模式

• 过程描述
  IP报文进入MPLS时，入节点将IP TTL值减1， MPLS TTL值固定为255
  在MPLS域中按照标准TTL处理（IP中TTL值不变，MPLS TTL值做减法）
  在出节点，IP TTL值减1 注：IP经过MPLS网络时，只在入节点和出节点分别减1不论MPLS网络经过多少跳

标签转发的简单描述

IP报文进入MPLS网络时，MPLS的LER分析IP报文的内容并为这些IP报文添加合适的标签，在MPLS网络中的lsr根据标签转发数据。IP报文离开MPLS网络时标签弹出。

MPLS LDP

基本概念

• LDP对等体：指相互存在LDP会话、使用LDP来交换标签消息的两个LSR
• LDP邻接体
  本地邻接体， 以组播形式发送hello消息
  远端邻接体，以单播形式发送hello消息
• LDP会话

LDP消息类型

• 发现（Discovery）消息：用于通告和维护网络中的LSR的存在，如hello消息
• 会话（Session）消息：用于建立、维护和终止LDP对等体之间的会话，如initialzation消息、keepalive消息
• 通告 (Advertisement）消息：用于创建、改变和删除FEC的标签映射
• 通知 （Notification）消息：用于提供建议性的消息和差错通知

LDP会话的建立

LDP 会话发现机制

• 基本发现机制：用于发现链路上直连的LSR，目的地址时组播地址224.0.0.2
• 扩展发现机制：用于发现链路上非直连LSR

会话过程

• 两个LSR互发hello消息，hello消息中携带传输地址（一般时LSR ID），双方用传输地址建立LDP会话
• 传输地址大的一方作为主动方，发起TCP连接
• TCP建立成功后，主动方发初始化消息，协商建立LDP会话相关参数
• 被动方收到消息后，
  如果接受相关参数，则发送初始化消息，同时发keepalive消息给主动方
  如果不接受相关参数，则发送notification消息终止LDP会话（初始化消息包括LDP版本，标签分发方式，keepalive保持定时器的值，标签空间）
• 主动方收到初始化消息后
  如果接受相关参数，则发送keepalive消息
  如果不接受相关参数，则发送Notification消息终止会话

LDP会话的建立过程

只有双方都收到对端的keepalive消息后，LDP会话建立成功

LDP LSP的建立

标签的发布和管理

标签发布方式

• DU：下游自主
• DOD：下游按需

标签的分配控制方式

• 独立
• 有序

标签的保持方式

• 自由
• 保守

支持的组合方式

• DU+有序+自由
• DOD+有序+保守

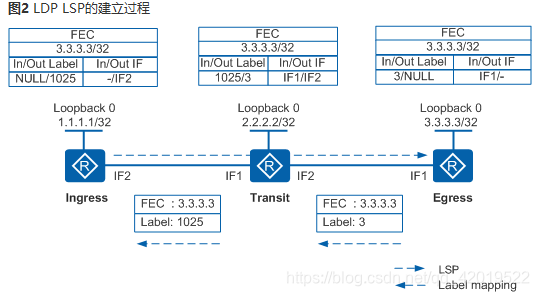

普通LSP的建立

• 缺省情况下，网络的边缘节点（Egress）发现主机路由，并该路由不属于任何FEC。
• 如果MPLS网络Egress有可供分配的标签，则为FEC分配标签，并主动向上游发出标签映射消息，标签映射消息中包含分配的标签和绑定的FEC等消息
• Transit收到标签映射消息后
  判断发送者是否为该FEC的的下一跳，若是，则在其标签转发表中曾加相应条目，然后向上游LSR发送该FEC的标签映射消息
• lngrees收到标签映射消息后，判断发送者是否为该FEC的下一跳
  若是，则在标签转发表中曾加相应条目。这时，就完成了LSP的建立，然后就是对该FEC对应的数据报文进行标签转发。


MPLS VPN

CE—PE1—P---PE2—CE2

• PEQ收到IPv4路由是根据接口绑定的VPN实例打上RD值，变成vpnv4路由，在发布给对方PE时，下一跳更改为自身，并打上私网标签，私网标签由MP-BGP随机生成，并加上扩展团体属性RT值，通过update报文发送给PE2
• PE2收到路由时，将vpnv4路由转换成ipv4路由，通过update报文中的RT与自身的RT值做匹配，匹配成功，根据VPNv4路由的下一跳找合适的隧道，保留该隧道的Tunnel id和标签
• 将VPNv4路由放入到实例路由表中，然后PE2将路由传递给CE2

数据转发过程

• CE1 发送一个数据
• PE1从绑定的VPN实例的接口收到后，
  根据绑定的VPN实例的RD找对应的VPN转发表
  根据自身报文目标IP找对应的Tunnel id ，给报文打上对应的私网标签
  根据下一跳的Tunnel id找到对应的隧道，将报文从隧道发出去
  根据Tunnel id 找到NHLFE到对应的出标签，打上公网标签
  数据包根据公网LDP隧道穿越骨干网，经过P设备到达PE2
• PE2收到数据包后，
  发现数据举报携带MPLS报文，交给MPLS协议处理，MPLS协议剥离外层标签
  PE2设备在根据私网标签，就知道从什么接口发给CE2
  PE2发现私网标签处于栈低（S=1），于是剥离私网标签，进行IP转发

基本概念

site

• 一个site中的设备可以属于多个vpn
• 一个site可以包含多个CE，但一个CE只属于一个site

地址空间重叠

• 允许VPN使用重叠地址空间情况
• 两个VPN没有沟通的site
• 两个VPN由沟通的site，但此site中的设备不与两个VPN中使用重叠地址空间的设备互访

VPN实例

• 不同的VPN之间的路由隔离通过VPN实例（VPN-instance）实现
• VPN实例信息包括：IP路由表、标签转发表、与VPN实例绑定的接口以及VPN实例的管理信息
• VPN实例管理信息包括;RD、路由过滤策略、接口成员列表等。

VPN、site、VPN实例间的关系

1. VPN是多个site的组合，一个site可以属于多个VPN
2. 每个site在PE 上都关联一个VPN实例
3. VPN实例域VPN不是一一对应的关系，VPN实例域site之间存在一一对应的关系

RD与VPNv4地址

1. 传统BGP无法正确处理地址空间重叠的VPNv4路由对端PE无法区分相同网段的路由，所以就需要RD。

配置BGP/MPLS VPN遇到的问题

1. 如何解决不同site连接到同一个PE后，私网路由冲突问题？

通过在PE上使用VPN-instance（vrf），隔离不同site的私网路由

• vpn-instance的组成

1. 独立的路由表
2. 独立的地址空间（即冲突路由可以隔离）
3. 一组独立的路由协议（IBGP）除外
4. 一组绑定到该实例的接口

2. 如何在不同的VPN-instance之间传递路由信息

• 通过PE之间建立MP-IBGP的邻居关系
• 将VPN-instance中的IPv4私网路由，转换为VPNv4路由，MP-IBGP传递这些VPNv4路由
• VPNv4就是添加了RD参数的IPv4路由
• PE接收到不同的VPNv4实例的路由，通过 RD来判断这些VPN4是否来自同一个VPN实例
  RD规则的原则

1. 在PE上本地VPN-instance的RD要唯一
2. 不同PE上每个VPN-instance RD可以全局唯一
3. 同一个VPN中的所有VPN-instance的RD可以相同，不同VPN-instance的RD不同相同
   同一个VPN指的可以互相通信的VPN-instance或者是site
   RD只能解决区分不同的VPNv4的路由，但无法解决vpn中ipv4路由冲突的问题

3.如何将ipv4的私网路由转化成VPNv4路由

• P可以直接将VPN-instance中学到的EBGP路由直接转化VPNv4路由
• 将VPN-instance中IGP路由引入到该VPN-instance 的BGP表中，然后自动转化为VPNv4路由。

4.当PE收到VPNv4路由后，如何将这些VPNv4路由自动注入到本地的vpn-instance的BGP表中？

• RT：路由目标，本质是BGP团体属性，在VPNv4中称为RT
• RT分为：export-rt import-rt
• 每个vpn-instance可以配置多个ERT和IRT
• ERT：发送VPNv4路由时携带
• IRT：接受vpnv4路由后，根据vpnv4路由携带的ERT做匹配，如果匹配则接收该vpnv4路由，并自动引入路由到匹配的vpn-instance的BGP表中

转发问题，当PE从网络侧收到私网的业务报文时，如何判断使用本地哪个vpn-instance的路由表执行私网报文转发呢？

1. 在PE传递VPNv4路由时，由MP-BGP协议为本地的所有vpnv4路由分配一个本地唯一的私网标签。
2. 将私网标签和vpnv4路由以及ERT，next-hop传递个PE邻居
   私网标签 ：用于PE从网络侧收到私网报文，根据私网标签判断该报文 用本地的哪个vpn-instance路由表执行转发。MP-BGP产生
   公网标签：用在私网报文在公网的LSP中进行转发，LDP协议负责生成，即为BGP路由的下一跳创建的LSP即可

ipv4-family vpnv4
policy vpn-target

1. 本地不存在任何vpn实例则不接收任何vpnv4路由
2. 如果本地存在VPN实例，则根据ERT匹配，没有匹配的IRT则也不接收
3. undo policy vpn-target 接收任何有效的vpnv4路由，一般在RR,ASBR上启用该命令。

MPLS VPN 配置思路

1. ISP网络IGP做通
2. ISP网络LDP做通，公网LSP
3. PE之间建立IBGP邻居关系，激活MP-IBGP地址族
   ————————————————————————————————
   vpn业务接入配置：
4. 创建vpn-instance，规划RD,RT
5. 接口绑定vpm-instance
6. 配置CE和PE之间的路由协议
7. 引入私网路由，通过vpnv4进行传递
8. vpnv4路由引入vpn-instance中
