工程来源: https://oshwhub.com/chenyuxi/ji-yu-STM32de-LEDxuan-cai-chi
这个工程是参加立创eda开源征集令活动的电路。初版略有不足,后续有空再加以完善。以下是工程简介:
描述

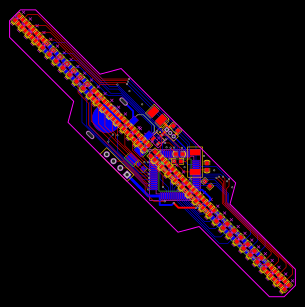

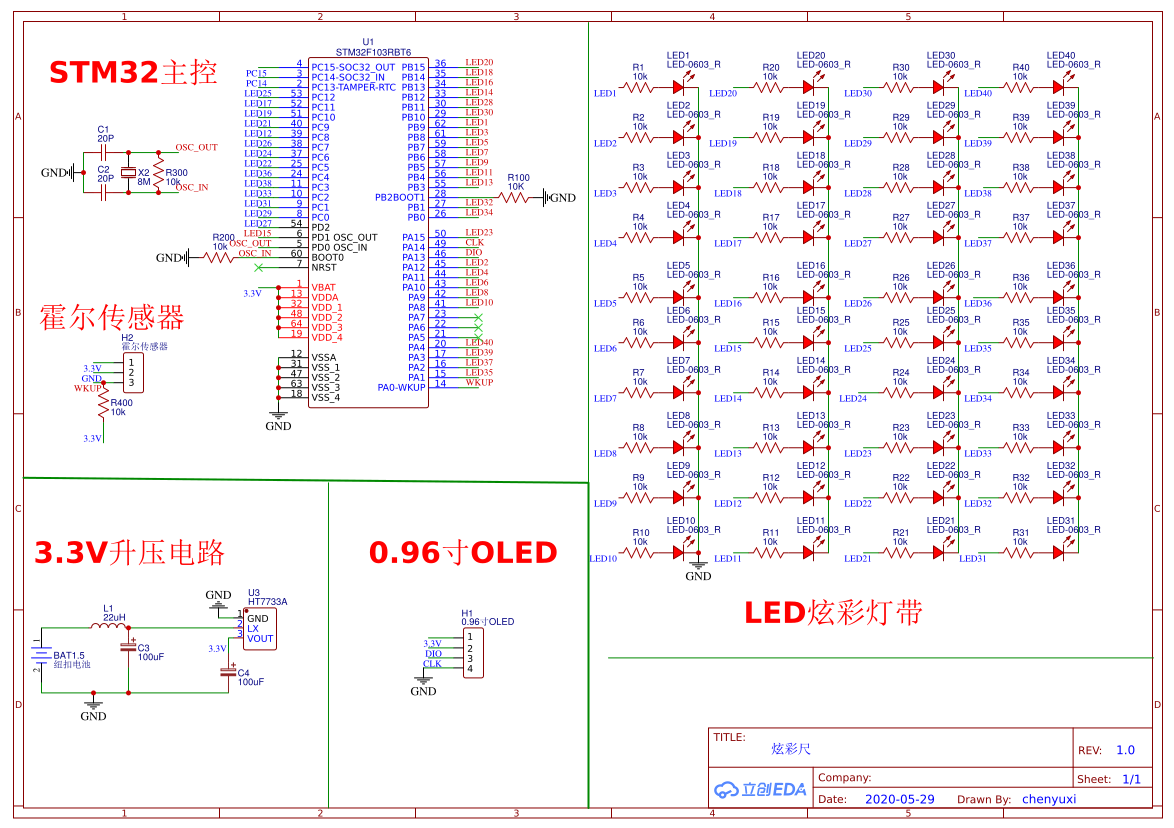

基于STM32F103RBT6的LED炫彩尺,外加0.96寸的OLED屏幕显示,满满的创意,收到的女生感动的都哭了!!! 送学妹,送学姐,送学长,送学弟,你值得拥有!
- 板载STM32F103RBT6高性能mcu,兼具超高性价比。使你的礼物不仅便宜而且帅气!
- 板载霍尔传感器,通过感知转速,生成不同的旋转灯光图案,非常炫酷!
- 板载40颗高亮LED,营造出十分绚烂的发光效果!你一定可以成为那颗夜空中最亮的星!
- 板载0.96OLED。只需9元钱,一个小小的OLED屏幕就可以在瞩目的灯光下替你诉诸情谊!
- 就一句话,帅帅帅!
源码稍后附上……
文档
BOM
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | LED-0603_R | LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8,LED9,LED10,LED11,LED12,LED13,LED14,LED15,LED16,LED17,LED18,LED19,LED20,LED21,LED22,LED23,LED24,LED25,LED26,LED27,LED28,LED29,LED30,LED31,LED32,LED33,LED34,LED35,LED36,LED37,LED38,LED39,LED40 | LED0603_RED | 40 |
2 | 10K | R100 | R0603 | 1 |
3 | 10k | R200,R300,R1,R2,R3,R4,R5,R6,R7,R8,R9,R10,R11,R12,R13,R14,R15,R16,R17,R18,R19,R20,R21,R22,R23,R24,R25,R26,R27,R28,R29,R30,R31,R32,R33,R34,R35,R36,R37,R38,R39,R40,R400 | R0603 | 43 |
4 | HT7733A | U3 | SOT-23-3_L2.9-W1.6-P1.90-LS2.8-TL | 1 |
5 | 20P | C1,C2 | C0201 | 2 |
6 | 8M | X2 | OSC-SMD_L5.0-W3.2 | 1 |
7 | 霍尔传感器 | H2 | HDR-F-2.54_1X3 | 1 |
8 | STM32F103RBT6 | U1 | LQFP-64_10X10X05P | 1 |
9 | 100uF | C3,C4 | CASE-A_3216 | 2 |
10 | 0.96寸OLED | H1 | HDR-F-2.54_1X4 | 1 |
11 | 22uH | L1 | L0402 | 1 |
12 | 纽扣电池 | BAT1 |
