                 安卓通用主板规格指导手册
               产品型号:MTK6580A_V2.0_A(U850)

目录
第一章产品概述… 3
1.1 概述… 3
1.2 应用领域… 3
1.3 特点… 3
1.4 外观及接口示意图… 3
1.5 功能描述… … … 4
第二章基本功能列表… 5
第三章 PCB 尺寸和接口布局…7
3.1 PCB 尺寸图…7
3.2 接口参数说明… .8
第四章电气性能…20
第五章组装使用注意事项…22

第一章产品概述
1.1 概述
www.mtk518.com
U850_MTK6580A_V2.0_A 板卡集成多媒体解码、3G模块，GPS，液晶驱动、WIFI、蓝牙、串口于一体，支持绝大部分当前流行的视频及图片格式解码。支持MIPI接口的1280720分辨率的显示屏，最大支持1280720P解码。大大简化整机系统设计，稳定性更强，非常适合于视频广告机，智能家居，触模查询一体机，自动购买机，信息发布系统，智能显示终端,智能物联网等产品应用。
1.2 应用领域
■ 商显广告机
■ 数字标牌
■ 触模查询一体机
■ 智能家居
■ 自助售货机
1.3 特点
◆ 高集成度。集成USB/MIPI/TTL串口/GPS/WIFI/蓝牙一体，简化整机设计，可接喇叭和咪头
◆ 丰富的扩展接口.2个标准USB接口,共2个可扩展串口,用于客户串口有二路,包括一路TTL串口1，一路TTL串口2可以满足市场上大部分外设要求。
◆ 支持RJ45 100M速度的网络接口。
◆ 支持800M像素的摄像头。
◆ 高清晰度。MIPI最大支持1280X720P的屏。
◆功能齐全。支持横竖屏播放，支持发布系统，视频分屏，滚动字幕，USB数据导入等功能。
◆ 管理方便：人性化的播放列表制作软件，便于广告播放管理和控制，
方便了解播放情况。

1.4 外观及接口示意图

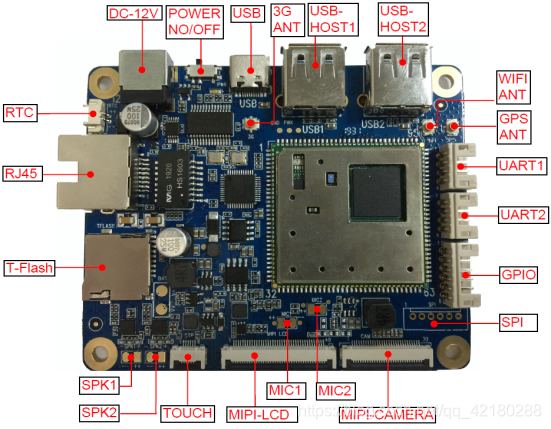

正面：

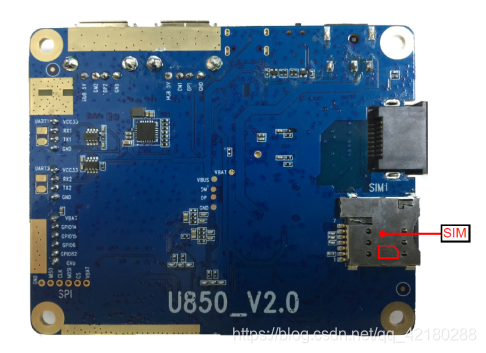

反面：

1.5 功能描述
采用Android 6.0/32位操作系统，可添加APP应用和下载APK软件；
内置8G存储空间，TF卡最大可扩展到32G;
支持板载3G模块，WIFI无线连接，蓝牙功能，GPS功能；
支持USB2.0多媒体播放，包括图片显示、电影播放、音乐播放、文本播放、办工软件等功能；
USB可连接无线鼠标和键盘，可作大容量移动硬盘连接；
支持高清1280*720P视频播放；
全视频3D解码，3D降噪，还原最真实的视觉感受,支持多种分辨率
真彩色美化OSD，多功能易操作菜单，不同的体验效果，2个USB口
匹配K类功率放大器，扬声器输出功率为（8Ω）3W * 2,数字调节音量大小

  第二章基本功能列表

(1)主要硬件指标
尺寸 85mm * 70mm * 12.5mm
操作系统 Android 6.0系统
CPU MTK6580 Cortex-A7 四核&#x
