MPLS对TTL的处理

1、MPLS对TTL的处理模式
MPLS标签中包含一个8位的TTL字段，其含义与IP报头中的TTL值相同，MPLS对TTL的处理除了用于防止产生路由环路外，也用于实现Traceroute功能；
RFC 3443中定义了两种MPLS对TTL的处理模式：Uniform和Pipe，默认情况下，MPLS对TTL的处理模式为Iniform；

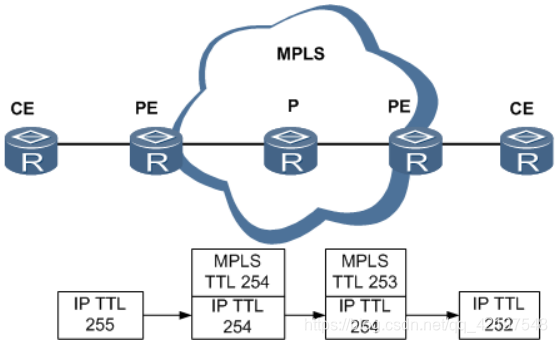

• Uniform模式
  IP报文经过MPLS网络时，在入节点IP TTL值减1映射到MPLS TTL字段，此后报文在MPLS网络中按照标准的TTL处理方式处理，在出节点将MPLS TTL值减1,后映射到IP TTL字段；

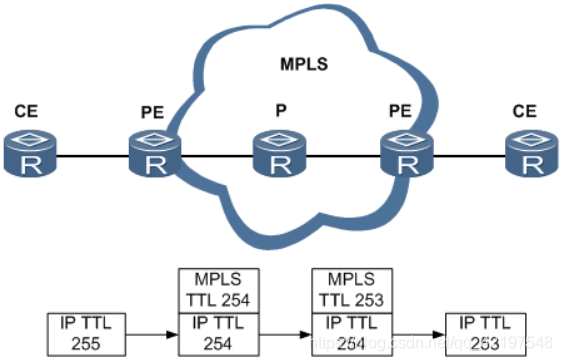

• Pipe模式
  在入节点，IP TTL值减1，MPLS TTL字段为固定值，此后报文在MPLS网络中按照标准的TTL处理方式处理，在出节点会将IP TTL字段值减1，IP分组经过MPLS网络时，无论中间经过多少设备，只在出入节点处将TTL值分别减少1；

  在MPLS VPN中，出于网络安全的考虑，需要隐藏MPLS骨干网络的结构，对于私网报文，Ingress使用Pipe模式；

2、ICMP响应报文
在MPLS网络中，LSR收到含有标签的MPLS报文，当MPLS报文的TTL值超时时，LSR会生成ICMP的TTL超时消息；
LSR将TTL值超时消息回应给报文发送者的方式有两种：
（1）如果LSR上存在到达报文发送者的路由，则可以通过IP路由，直接向发送者回应TTL值超时消息；
（2）如果LSR上不存在到达报文发送者的路由，则ICMP响应报文将按照LSP继续传送，到达LSP出节点后，由Egress节点将该消息返回给发送者；

通常情况下，收到的MPLS报文只带一层标签时，LSR可以采用第一种方式回应TTL超时消息；收到的MPLS报文包含多层标签时，LSR采用第二种方式回应TTL超时消息；
但是在MPLS VPN中，ASBR、HoVPN组网应用中的SPE（Superstratum PE or Sevice Provider-end PE，上层PE或运营商侧PE）和嵌套VPN应用中的运营商骨干网PE，接收到的承载VPN报文的MPLS报文可能只有一层标签，此时这些设备上并没有到达报文发送者的路由，使用第二种方法回应TTL超时消息；
