【DM】达梦数据库共享存储集群DMDSC的原理及实践（ASM版）

最新推荐文章于 2025-03-16 11:12:18 发布
最新推荐文章于 2025-03-16 11:12:18 发布
阅读量5.7k 收藏 9
点赞数 2
分类专栏： 数据库
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42229092/article/details/108181101
版权
本文详细介绍达梦DMDSC集群的搭建过程，包括环境规划、裸设备创建、配置文件设置、服务启动及验证步骤。DMDSC集群提供高可用性、高吞吐量和负载均衡特性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一、技术摘要

问题

什么是DMDSC？

DMDSC 集群是一个多实例、单数据库的系统。多个数据库实例可以同时访问、修改同一个数据库的数据。用户可以登录集群中的任意一个数据库实例，获得完整的数据库服务。数据文件、控制文件在集群系统中只有一份，不论有几个节点，这些节点都平等地使用这些文件。

DMDSC的载体是什么？

DMDSC 集群得以实现的重要 基础就是共享存储。DM 支持的共享存储有两种：裸设备DMASM。这两种存储的区别在于后者在前者的基础上，部署并使用了 DMASM 文件系统。

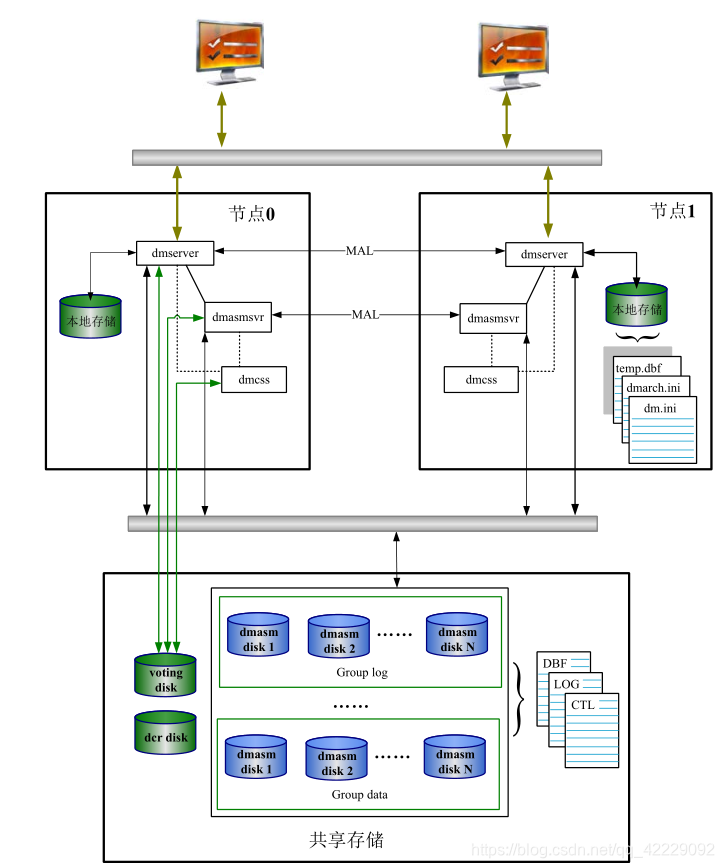

DMDSC的结构是怎样的？

在这里插入图片描述

图片来自《达梦技术丛书——DM8共享存储集群》

数据库和数据库实例的区别在哪里？

数据库是一组文件集合，保存在物理磁盘上。

数据库实例是一组操作系统进程以及一些内存。

二者的关系在于：通过数据库实例可操作数据库。

共享存储和本地存储分别是用来干什么的？

共享存储用于放置数据库，本地存储存放实例配置信息以及实例间通信需要用到的文件。

DMDSC如何进行内部通信和外部通信？

DMDSC集群将自身通信网络分为内部网络和内部网络。内部网络依赖于MAL链路，用于实例之间间的通信。公用网络用于对外提供服务，帮助客户端访问数据库。

DMDSC有哪些特性？

高可用性、高吞吐量、负载均衡

DMDSC系统较之双机热备系统的优越性在哪里？

双机热备系统故障切换时，需要完整重做 Redo 日志，所有数据需要重新从磁盘加载；而 DMDSC故障处理时，只需要重做故障节点的 Redo 日志，并且大部分数据页已经包含在处理节点的Buffer 缓冲区中，不需要重新从磁盘加载。

概念释义

裸设备

裸设备是一种去Unix/Linux文件系统的设备，允许对磁盘的直接访问，屏蔽掉了操作系统层。

DMASM

DMASM是专为打包管理裸设备的分布式文件系统，能够提高裸设备的扩展性。

DMCSS

DM集群同步服务。负责集群环境中的节点的启动、故障处理、节点重加入等操作。

DMCSSM

DM集群监视器。与DMCSS相互通信并获取整个集群的状态信息。

DCR

DM集群注册表的简称，用于存储、维护集群配置的详细信息，由整个集群环境共享。

Voting Disk

表决磁盘。记录集群成员信息，通过心跳检测判断节点是否出现故障。

HeartBeat

心跳机制。节点心跳超过最大时延将被判定为故障。

MAL链路

达梦数据库机遇TCP协议实现的一种内部通信机制。

共享内存

物理内存到多个进程的映射，也是DSC集群实例间保持数据一致性的基石。

VIP

虚拟IP地址。用于节点故障后的请求转移。

二、环境规划

主机IP磁盘系统数据库
DSC01192.168.16.11030G+20GCentOS7.4DM8开发版
DSC02192.168.16.10730GCentOS7.4DM8开发版

三、裸设备

创建共享磁盘

见教你用Oracle VM VirtualBox安装Linux虚拟机并进行系统间的磁盘共享

划分裸设备

在DSC01上进行：

输入 fdisk /dev/sdb
依次输入 n -> p -> 1 ->回车-> +100M ->回车，完成第一块磁盘划分
依次输入 n -> p -> 2 ->回车-> +100M ->回车，完成第二块磁盘划分
依次输入 n -> p -> 3 ->回车-> +2048M ->回车，完成第三块磁盘划分
依次输入 n -> p -> 4 ->回车->回车->回车，完成第四块磁盘划分

在DSC01和DSC02上进行：

编辑/etc/udev/rules.d/60-raw.rules 文件，增加以下语句：

ACTION=="add" , KERNEL=="sdb1", RUN+="/bin/raw /dev/raw/raw1 %N"
ACTION=="add", KERNEL=="sdb2", RUN+="/bin/raw /dev/raw/raw2 %N"
ACTION=="add", KERNEL=="sdb3", RUN+="/bin/raw /dev/raw/raw3 %N"
ACTION=="add", KERNEL=="sdb4", RUN+="/bin/raw /dev/raw/raw4 %N"
ACTION=="add", KERNEL=="raw[1-4]", OWNER="root", GROUP="root", MODE="660"

完成裸设备绑定，在DSC01和DSC02上进行

udevadm control --reload-rules
systemctl restart systemd-udev-trigger.service

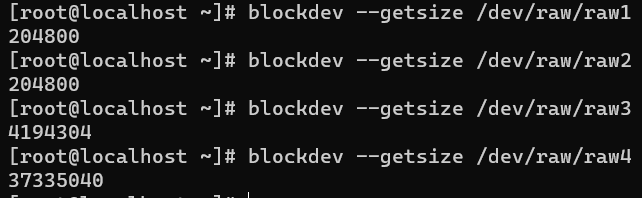

查看裸设备大小，在DSC01和DSC02上进行

blockdev --getsize64 /dev/raw/raw1
blockdev --getsize64 /dev/raw/raw2
blockdev --getsize64 /dev/raw/raw3
blockdev --getsize64 /dev/raw/raw4

在这里插入图片描述

配置正确的话，两个节点都是可以看见的。

三、配置文件

dmdcr_cfg.ini

在DSC01和DSC02节点上

mkdir -p /home/data    -- 创建存放配置文件的目录
cd /home/data
vi dmdcr_cfg.ini

在编辑框中写入

DCR_N_GRP = 3
DCR_VTD_PATH = /dev/raw/raw2
DCR_OGUID = 63635
[GRP]
DCR_GRP_TYPE = CSS
DCR_GRP_NAME = GRP_CSS
DCR_GRP_N_EP = 2
DCR_GRP_DSKCHK_CNT = 60
[GRP_CSS]
DCR_EP_NAME = CSS0
DCR_EP_HOST = 192.168.16.110  #DSC01  IP
DCR_EP_PORT = 9341
[GRP_CSS]
DCR_EP_NAME = CSS1
DCR_EP_HOST = 192.168.16.107   #DSC02  IP
DCR_EP_PORT = 9343
[GRP]
DCR_GRP_TYPE = ASM
DCR_GRP_NAME = GRP_ASM
DCR_GRP_N_EP = 2
DCR_GRP_DSKCHK_CNT = 60
[GRP_ASM]
DCR_EP_NAME = ASM0
DCR_EP_SHM_KEY = 93360
DCR_EP_SHM_SIZE = 10
DCR_EP_HOST = 192.168.16.110   #DSC01  IP
DCR_EP_PORT = 9349
DCR_EP_ASM_LOAD_PATH = /dev/raw
[GRP_ASM]
DCR_EP_NAME = ASM1
DCR_EP_SHM_KEY = 93361
DCR_EP_SHM_SIZE = 10
DCR_EP_HOST = 192.168.16.107   #DSC02  IP
DCR_EP_PORT = 9351
DCR_EP_ASM_LOAD_PATH = /dev/raw
[GRP]
DCR_GRP_TYPE = DB
DCR_GRP_NAME = GRP_DSC
DCR_GRP_N_EP = 2
DCR_GRP_DSKCHK_CNT = 60
[GRP_DSC]
DCR_EP_NAME = DSC0
DCR_EP_SEQNO  = 0
DCR_EP_PORT = 5236
DCR_CHECK_PORT = 9741
[GRP_DSC]
DCR_EP_NAME = DSC1
DCR_EP_SEQNO  = 1
DCR_EP_PORT = 5236
DCR_CHECK_PORT = 9742

只有四个地方必须要自定义！注意我打注释的地方。

在DSC01节点上

cd /home/dmdba/bin   --这里是你达梦安装目录的文件夹
./dmasmcmd
create dcrdisk '/dev/raw/raw1' 'dcr'
create votedisk '/dev/raw/raw2' 'vote'
create asmdisk '/dev/raw/raw3' 'LOG0'
create asmdisk '/dev/raw/raw4' 'DATA0'
init dcrdisk '/dev/raw/raw1' from '/home/data/dmdcr_cfg.ini'identified by 'abcd'
init votedisk '/dev/raw/raw2' from '/home/data/dmdcr_cfg.ini'

dmasvrmal.ini

在DSC01和DSC02节点下

cd /home/data
vi dmasvrmal.ini

写入

[MAL_INST1]
MAL_INST_NAME = ASM0
MAL_HOST = 192.168.16.110
MAL_PORT = 7236
[MAL_INST2]
MAL_INST_NAME = ASM1
MAL_HOST = 192.168.16.107
MAL_PORT = 7237

dmdcr.ini

在DSC01节点下

cd /home/data
vi dmdcr.ini

写入

DMDCR_PATH = /dev/raw/raw1
DMDCR_MAL_PATH =/home/data/dmasvrmal.ini #dmasmsvr 使用的 MAL 配置文件路径
DMDCR_SEQNO = 0
#ASM 重启参数，命令行方式启动
DMDCR_ASM_RESTART_INTERVAL = 0
DMDCR_ASM_STARTUP_CMD = /home/dmdba/bin/dmasmsvr  #自定义
dcr_ini=/home/data/dmdcr.ini
#DB 重启参数，命令行方式启动
DMDCR_DB_RESTART_INTERVAL = 0
DMDCR_DB_STARTUP_CMD = /home/dmdba/bin/dmserver  #自定义
path=/home/data/dsc0_config/dm.ini dcr_ini=/home/data/dmdcr.ini

在DSC02节点下

cd /home/data
vi dmdcr.ini

写入

DMDCR_PATH = /dev/raw/raw1
DMDCR_MAL_PATH =/home/data/dmasvrmal.ini #dmasmsvr 使用的 MAL 配置文件路径
DMDCR_SEQNO = 1  #与DSC01的主要区别
#ASM 重启参数，命令行方式启动
DMDCR_ASM_RESTART_INTERVAL = 0
DMDCR_ASM_STARTUP_CMD = /home/dmdba/bin/dmasmsvr  #自定义
dcr_ini=/home/data/dmdcr.ini
#DB 重启参数，命令行方式启动
DMDCR_DB_RESTART_INTERVAL = 0
DMDCR_DB_STARTUP_CMD = /home/dmdba/bin/dmserver  #自定义
path=/home/data/dsc1_config/dm.ini dcr_ini=/home/data/dmdcr.ini

四、服务

启动DMCSS和DMASM服务

在DSC01和DSC02先后执行

cd /home/dmdba/bin     #这是你达梦数据库安装路径的bin目录
./dmcss DCR_INI=/home/data/dmdcr.ini
./dmasmsvr DCR_INI=/home/data/dmdcr.ini

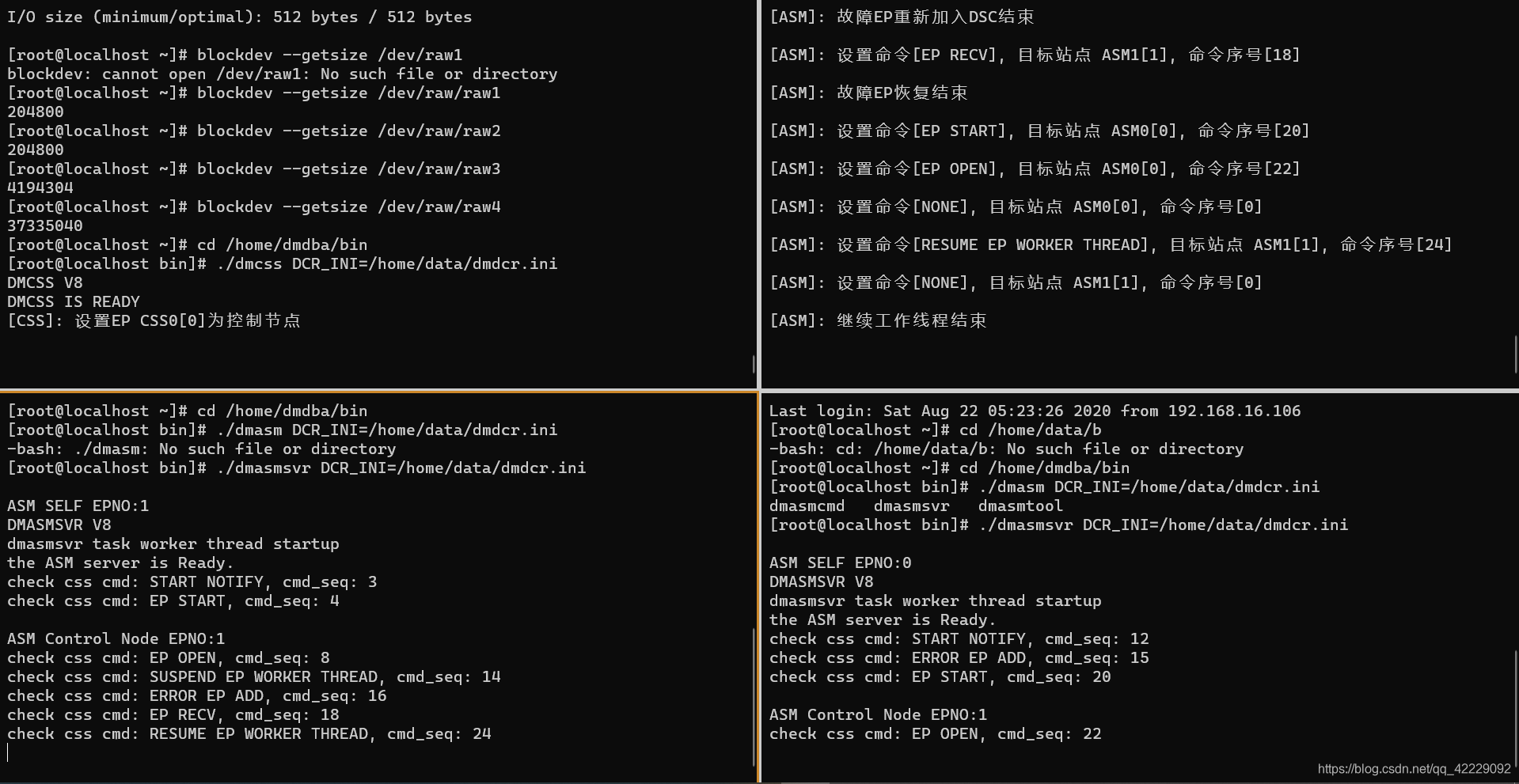

没错的话效果是这样

在这里插入图片描述

创建DMASM磁盘组

cd /home/dmdba/bin
./dmasmtool DCR_INI=/home/data/dmdcr.ini
#创建日志磁盘组
create diskgroup 'DMLOG' asmdisk '/dev/raw/raw3'
#创建数据磁盘组
create diskgroup 'DMDATA' asmdisk '/dev/raw/raw4'

初始化数据库实例

在DSC01上：

cd /home/data
vi dminit.ini

写入

db_name = dsc
system_path = +DMDATA/data
72
DM8 共享存储集群
system = +DMDATA/data/dsc/system.dbf
system_size = 128
roll  = +DMDATA/data/dsc/roll.dbf
roll_size = 128
main  = +DMDATA/data/dsc/main.dbf
main_size = 128
ctl_path = +DMDATA/data/dsc/dm.ctl
ctl_size = 8
log_size = 256
dcr_path = /dev/raw/raw1 #dcr 磁盘路径，目前不支持 asm，只能是裸设备
dcr_seqno = 0
auto_overwrite = 1
[DSC0] #inst_name 跟 dmdcr_cfg.ini 中 DB 类型 group 中 DCR_EP_NAME 对应
config_path = /home/data/dsc0_config
port_num = 5236
mal_host = 192.168.16.110
mal_port = 9340
log_path = +DMLOG/log/dsc0_log01.log
log_path = +DMLOG/log/dsc0_log02.log
[DSC1] #inst_name 跟 dmdcr_cfg.ini 中 DB 类型 group 中 DCR_EP_NAME 对应
config_path = /home/data/dsc1_config
port_num = 5237
mal_host = 192.168.16.107
mal_port = 9341
log_path = +DMLOG/log/dsc1_log01.log
log_path = +DMLOG/log/dsc1_log02.log

回到命令行执行：

cd /home/dmdba/bin
./dminit control=/home/data/dminit.ini

启动数据库

在DSC01节点执行

cd /home/dmdba/bin
./dmserver /home/data/dsc0_config/dm.ini DCR_INI=/home/data/dmdcr.ini

在DSC02节点执行

cd /home/dmdba/bin
./dmserver /home/data/dsc1_config/dm.ini DCR_INI=/home/data/dmdcr.ini

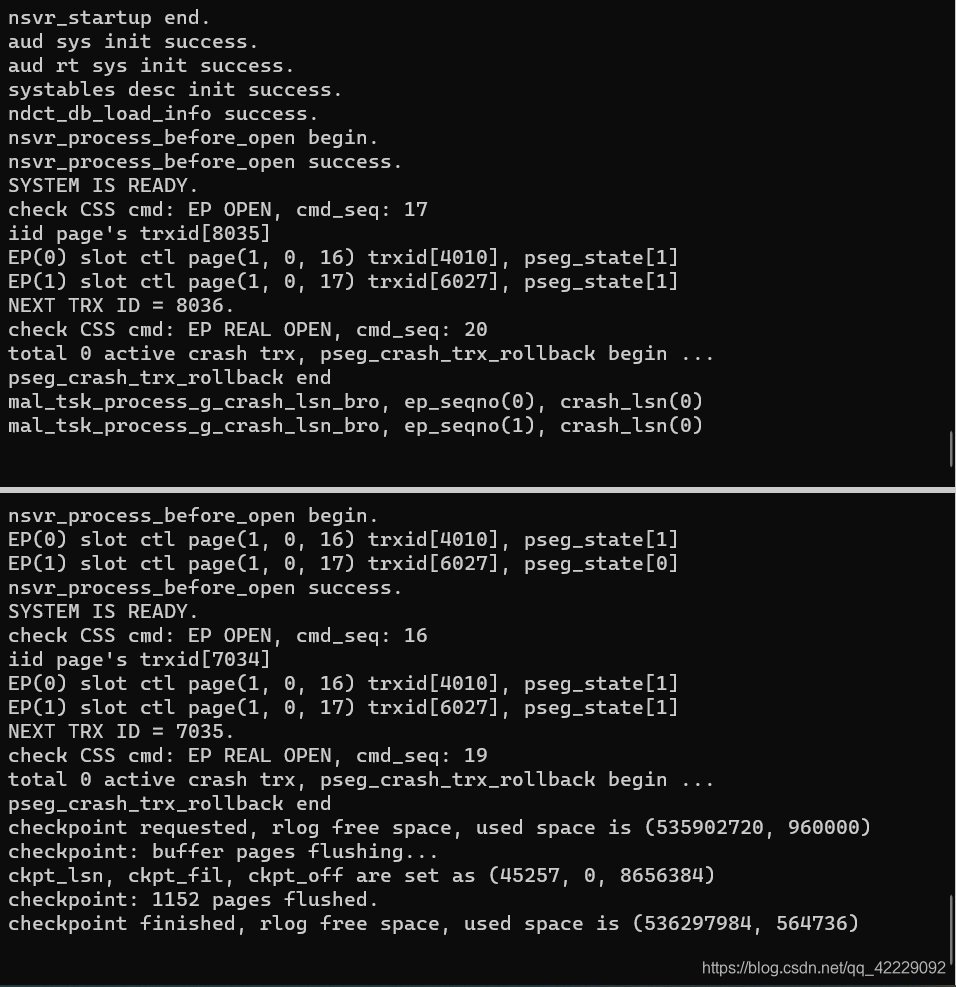

启动完是这个效果

在这里插入图片描述

五、验证

节点视图

任意从一台机器上登陆数据库，执行

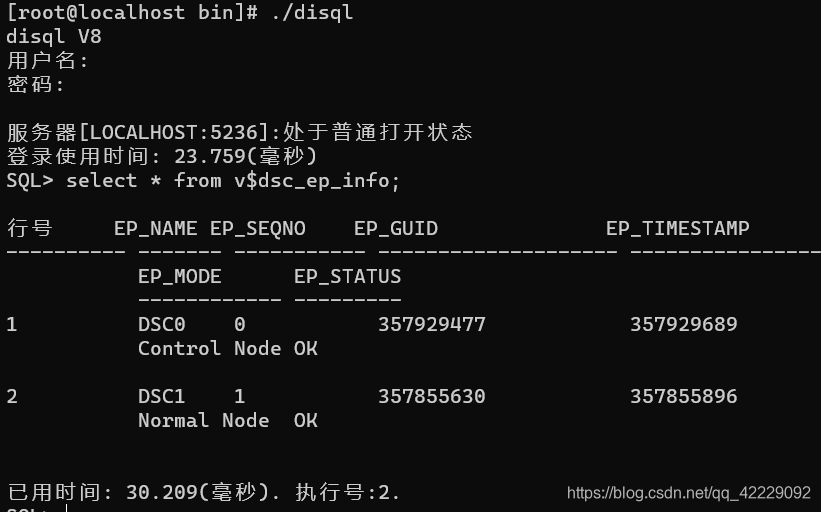

select * from v$dsc_ep_info;

在这里插入图片描述

可以看到节点都已正常加入集群。

DDL以及DML同步

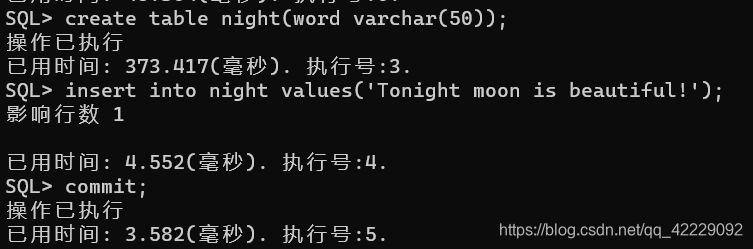

在DSC01建表并插入数据

在这里插入图片描述

在DSC02查询表中的数据

在这里插入图片描述

数据一致,同步成功！
