C# SolidWorks二次开发——面均匀采样并显示采样点（SolidWorks 2020 + VS 2019）

C# SolidWorks二次开发——面均匀采样并显示采样点（SolidWorks 2020 + VS 2019）

这里介绍如何在零件的某个面上进行均匀采样，并进行显示采样点。

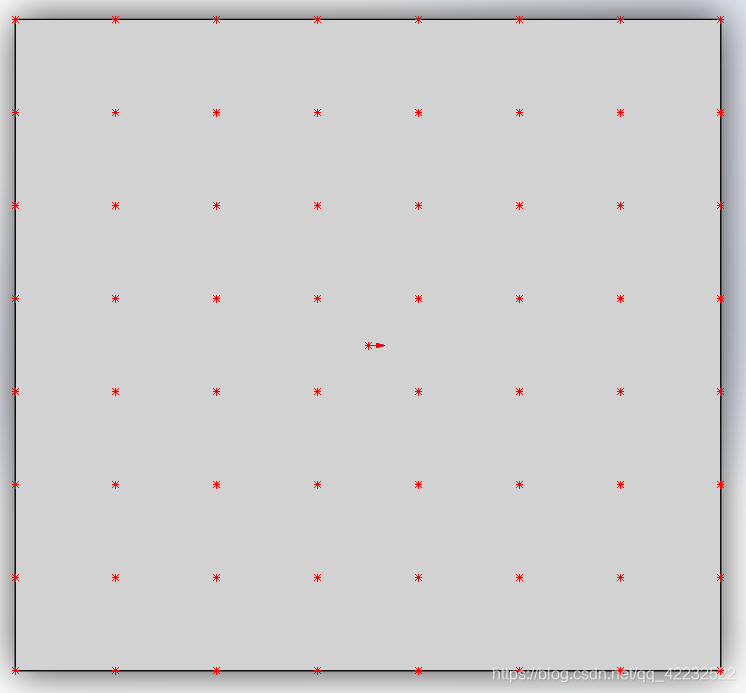

均匀采样的效果如图所示，在零件面上均匀采样了64个采样点：

1、如何画一个点

这里给出了一个简单的示意函数 create3dPoint(MathPoint facePoint) 。

这里的传入值为SolidWorks中的MathPoint类，具体用法参考帮助文档，也可以不用MathPoint类，直接传入一个数组或三个点坐标值。

public void create3dPoint(MathPoint facePoint)
{

    //读取XYZ坐标
    double[] facePointXYZ = (double[])facePoint.ArrayData;

    //画点
    ISketchPoint point = iSwApp.IActiveDoc2.CreatePoint2(facePointXYZ[0], facePointXYZ[1], facePointXYZ[2]);

    //如果创建点成功
    if(point!=null)
    {

        //设置颜色，16进制格式为0xbbggrr，如0x0000ff为红色，0xff0000为蓝色
        point.Color = 0x0000ff;
    }
}

2、面均匀采样,返回采样点及其法线

这里给出了一个简单的示意函数FacePointUniformSample()。

传入参数1为IFace类型的面，将采样得到的采样点及法线保存在参数2和参数3的List中。

public List<MathPoint> FacePointUniformSample(IFace2 face, List<MathPoint> facePoint, List<MathVector> facePointNor)
{

    List<MathPoint> currentFacePoint = new List<MathPoint>();
    //控制采样的密度，最终单个面上采样点的个数为pointNumber*pointNumber。
    int pointNumber = 8;
    //读取UV坐标
    double[] faceUV = (double[])face.GetUVBounds();
    double minU = faceUV[0];
    double maxU = faceUV[1];
    double minV = faceUV[2];
    double maxV = faceUV[3];
    double stepU = (maxU - minU)
