红外测温 AGM8833红外热像仪传感器的使用

原文链接：https://www.yourcee.com/newsinfo/2928723.html

传感器介绍

点击图片购买

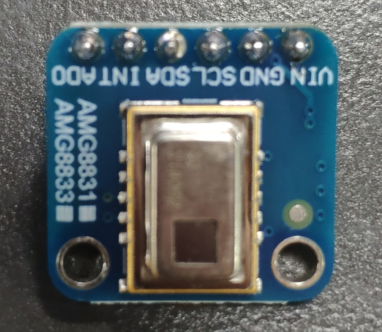

松下的这款AMG8833红外热像仪传感器是一个8x8的红外热传感器阵列。当连接到您的微控制器(或Raspberry Pi）时，它将通过I2C返回一组64个单独的红外温度读数。这就像那些花式热像仪，但紧凑而简单，便于集成。
AMG8833是松下的下一代8x8热红外传感器，并提供比以前的AMG8831更高的性能。传感器仅支持I2C，并且具有可配置的中断引脚，当任何单个像素高于或低于您设置的阈值时，该引脚可以触发。

最大帧频	10HZ
精度	±2.5°（4.5℉）
供电电源	3 - 5V
温度测量范围	0℃至80°（32℉至176℉）

模块原理图

温度测量

传感器与arduino 的接线为

amg8833	arduino
SCL	A5
SDA	A4
VCC	5V
GND	地

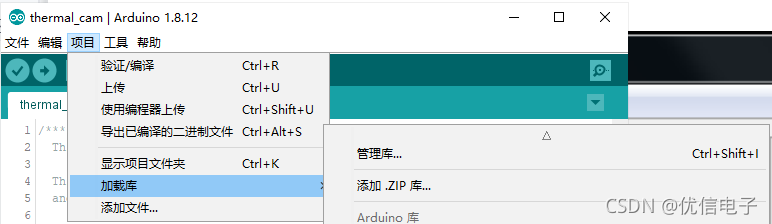

一，在arduino IDE中选择项目——加载库——管理库

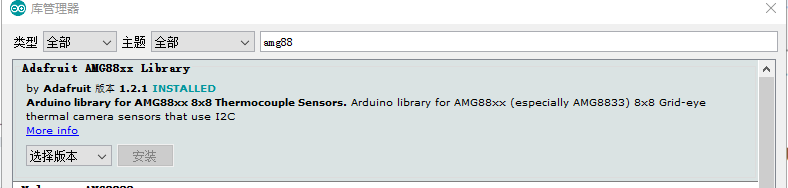

二，搜索amg88，下载第一个库（这里会问你要不要下载相关库，建议点全部下载，不然有些例程会找不到头文件）

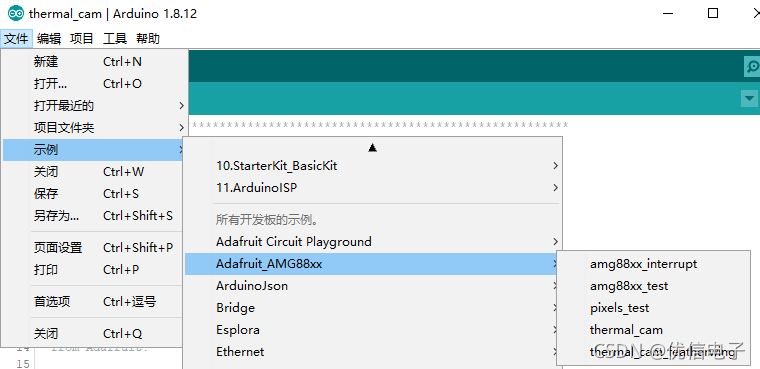

三，选择第二个例程"amg88xx_test"；

这个例程显示的是传感器本身的温度，把手放上面温度会缓慢升高

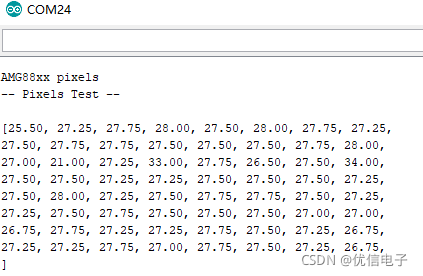

四，打开第三个例程"pixels_test"；这个是8×8点阵测温，把手指放在传感器正上方可以得出8×8的矩阵温度

热成像

一，首先准备一块1.44寸SPI TFT屏，
屏幕的引脚定义如下

引脚标号	说明
VCC	5V/3.3V电源输入
GND	接地
CS	液晶屏片选信号低电平使能
RESET	液晶屏复位信号，低电平复位
A0	液晶屏寄存器/数据选择信号，高电平：寄存器，低电平：数据
SDA	SPI总线写数据信号
SCK	SPI总线时钟信号
LED	背光控制，高电平点亮，如无需控制则接3.3V常亮
二，屏幕与arduino的接线如下
屏幕	arduino
–	–
CS	10
RST	9
A0	8
SDA	11
SCK	13
LED	3.3V
三，选择第四个例程"thermal_cam"

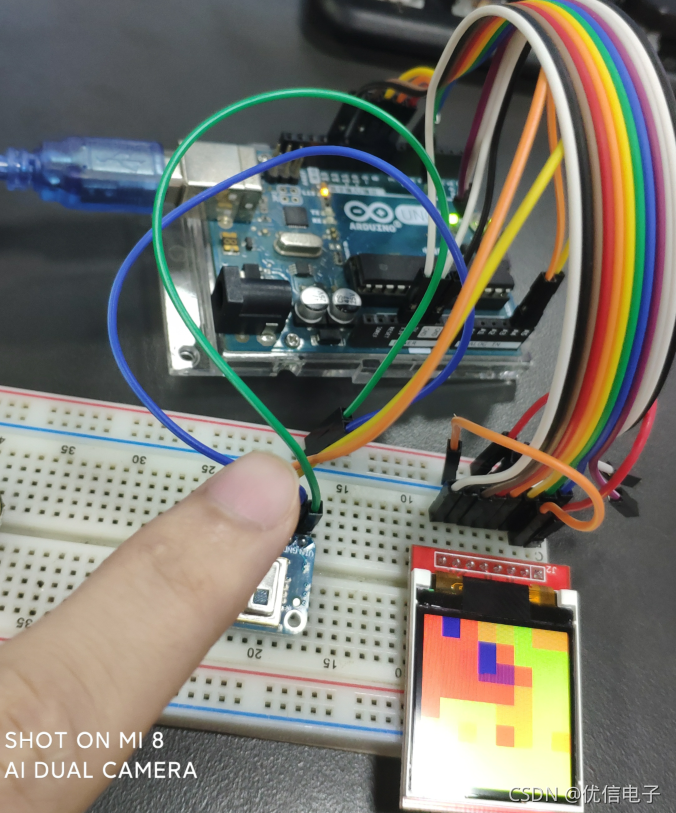

上传好程序后即可在屏幕上看到热成像
热成像的效果比较差，这应该是跟屏幕不匹配例程有关，这里暂时只介绍amg8833红外热像仪传感器的简单使用，
AMG8833红外热像仪传感器可以从远达7米(23英尺）的距离检测人类。是一款非常适合创建自己的人体探测器或迷你热像仪。我们在板子或兼容（传感器通过IIC进行通信)或者使用Python的Raspberry Pi上使用这种突破的代码。在Pi上，通过SciPy python库的图像处理帮助，我们可以插入8x8网格并获得一些非常好的结果!
