JDY-31蓝牙模块测试

原文链接：https://www.yourcee.com/newsinfo/2928859.html

一． 简介

JDY-31 蓝牙基于蓝牙 3.0 SPP 设计，这样可以支持 Windows、 Linux、 android 数据透传，工作频段 2.4GHZ，调制方式 GFSK，最大发射功率 8db，最大发射距离30 米，支持用户通过AT 命令修改设备名、 波特率等指令，方便快捷使用灵活。

二． 测试所用模块

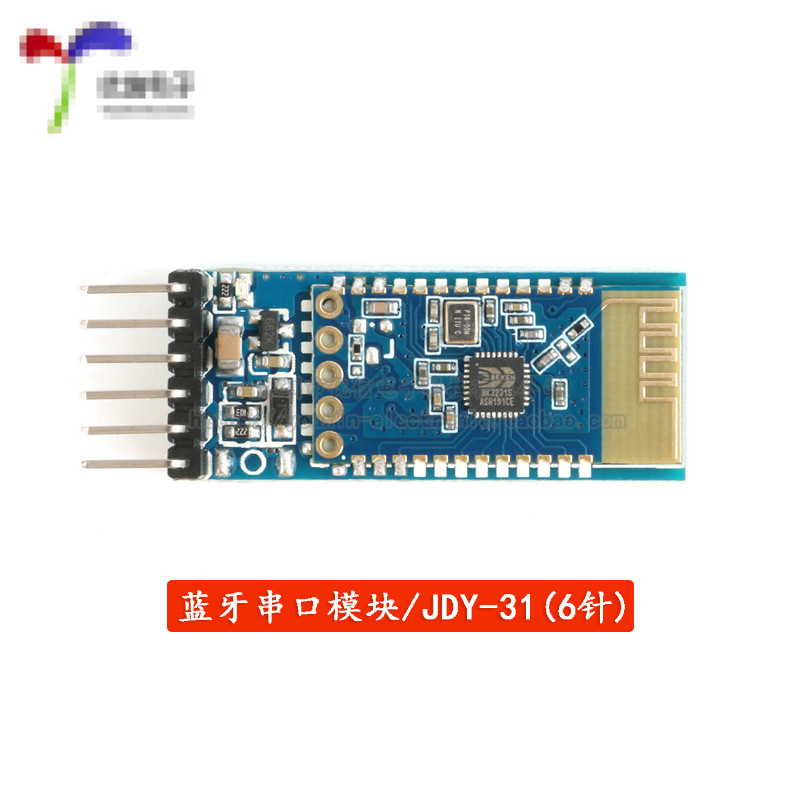

JDY-31

在这里插入图片描述

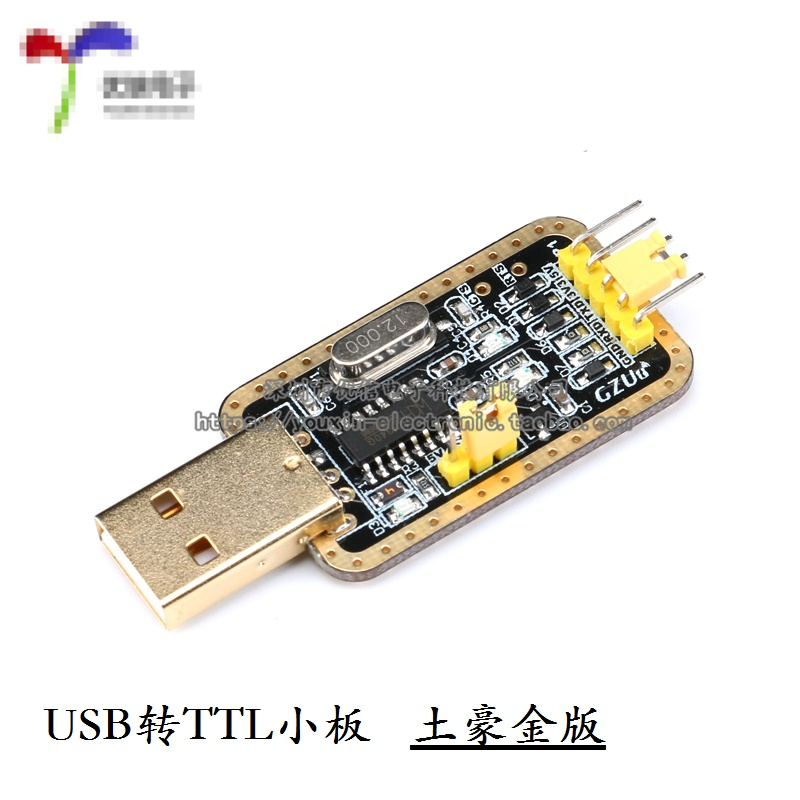

CH340模块

在这里插入图片描述

三． JDY-31模块相关软件安装

CH340模块驱动安装与测试此处不再描述，可以看CH340测试那章，链接：
CH340测试
在这里插入图片描述

四． 测试

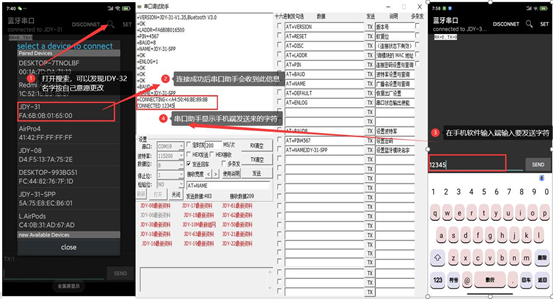

打开官方串口助手，按照自己需求配置相关指令
在这里插入图片描述
配置好后连接便可发送字符
在这里插入图片描述
到此JDY-31蓝牙模块测试完成，其它指令可以根据需要跟着手册去配置下。

五． 注意事项

  1. 打开软件搜索蓝牙前记得打开手机蓝牙
  2. 尽量用官方串口助手，其它串口助手很可能出现异常
  3. USB转TTL模块记得TX RX交叉接线
  4. 手机连接上蓝牙模块后在发AT指令串口助手是无反应的
  5. 设置波特率后重新上电才会生效
