Arduino+MAX4080S制作小量程电流表

MAX4080S

原文链接：https://www.yourcee.com/newsinfo/2929597.html

MAX4080S

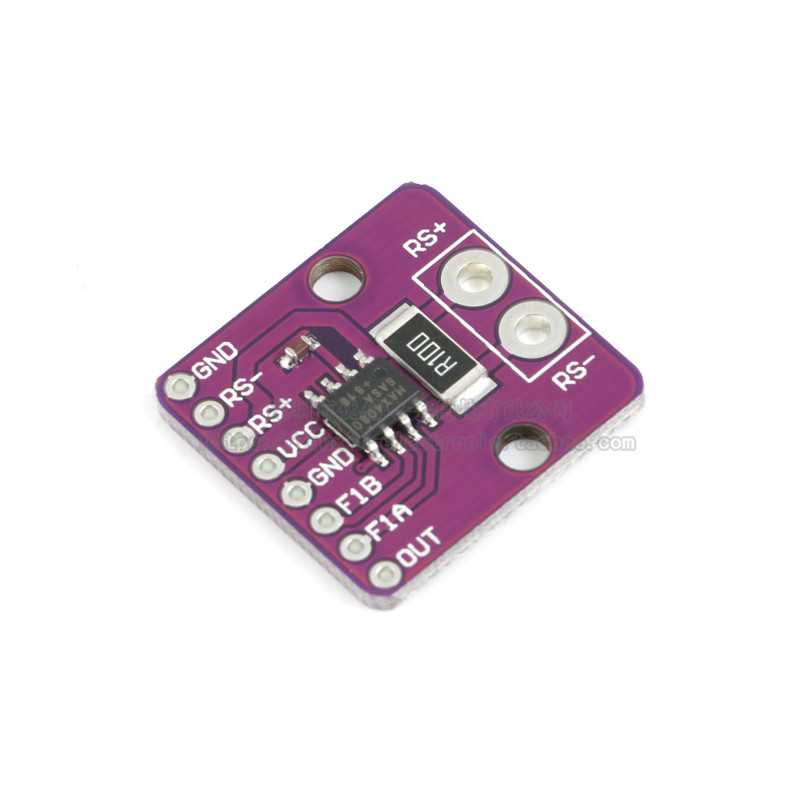

在这里插入图片描述

MAX4080S简介

MAX4080是高端的电流感应放大器，输入电压范围从4.5V延伸到76V，使它们成为电信行业、其他高压电流监测系统的理想选择。MAX4080是为单向电流感测应用而设计的，与MAX4081不同的是，MAX4081需要一个外部引用来设置零电流输出电平(VSENSE=0V)，充电电流用VREF到VCC的输出电压表示，放电电流由VREF到GND表示。而MAX4080不需要外接设置零电流输出电平，即无需单独外接基准电压，实时电流由OUT引脚输出的电压表示。
工作电压：4.5V - 76V
测量耐压：4.5V - 76V

具体参数

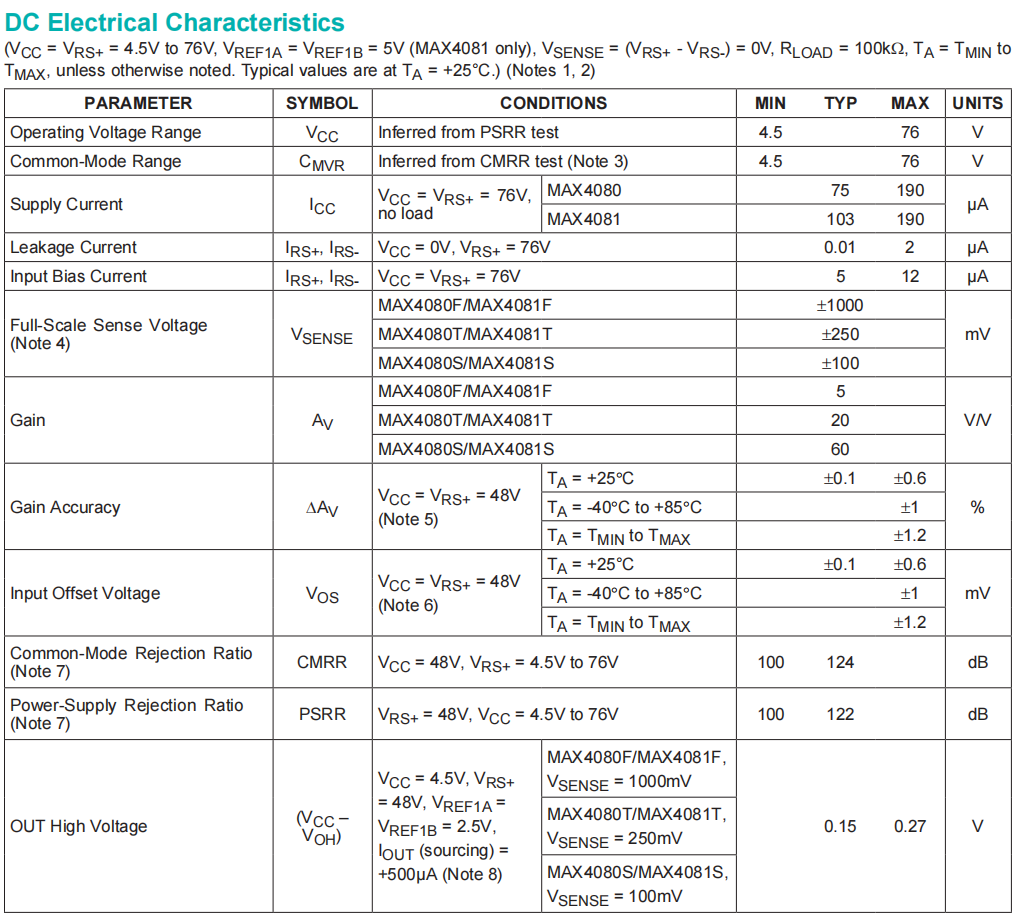

在这里插入图片描述

引脚说明：

RS+：与外部感应电阻器的电源连接，即被测电路输入正极
VCC：模块供电正极
GND：接地
OUT：电压输出。对于单向的MAX4080，VOUT与VSENSE成正比
RS-：加载连接到外部感应电阻器，即被测电路输出负极

实验说明

了解了MAX4080S的特性下面开始进入主题，

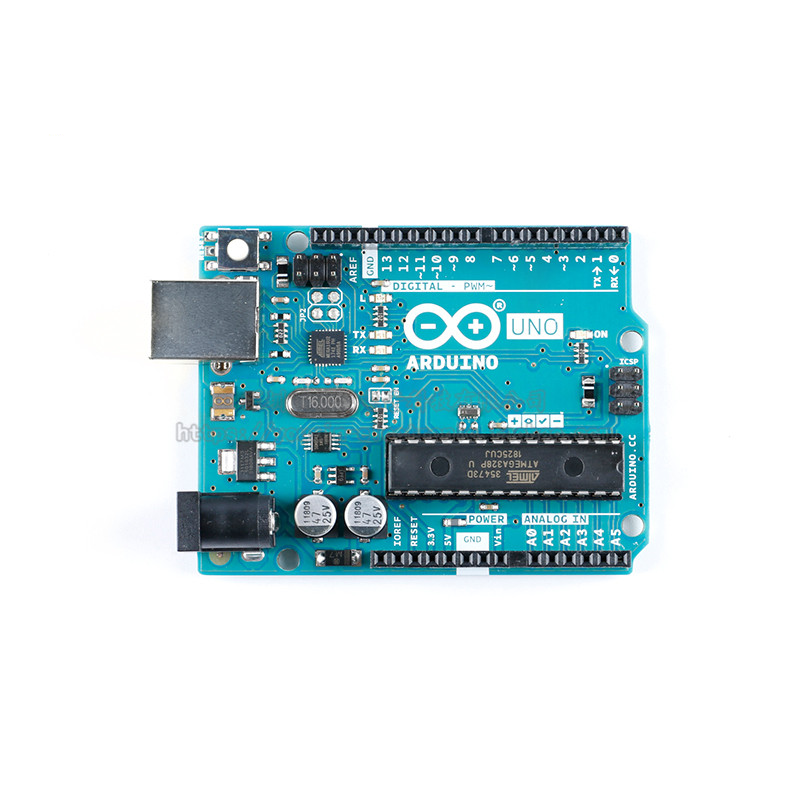

除了MAX4080S模块外，我们还需要用到Arduino 单片机，本次实验用的是Arduino UNO板，由于Arduino UNO自带有10位的ADC可用于（够用）处理MAX4080S模块输出的模拟量。
在这里插入图片描述

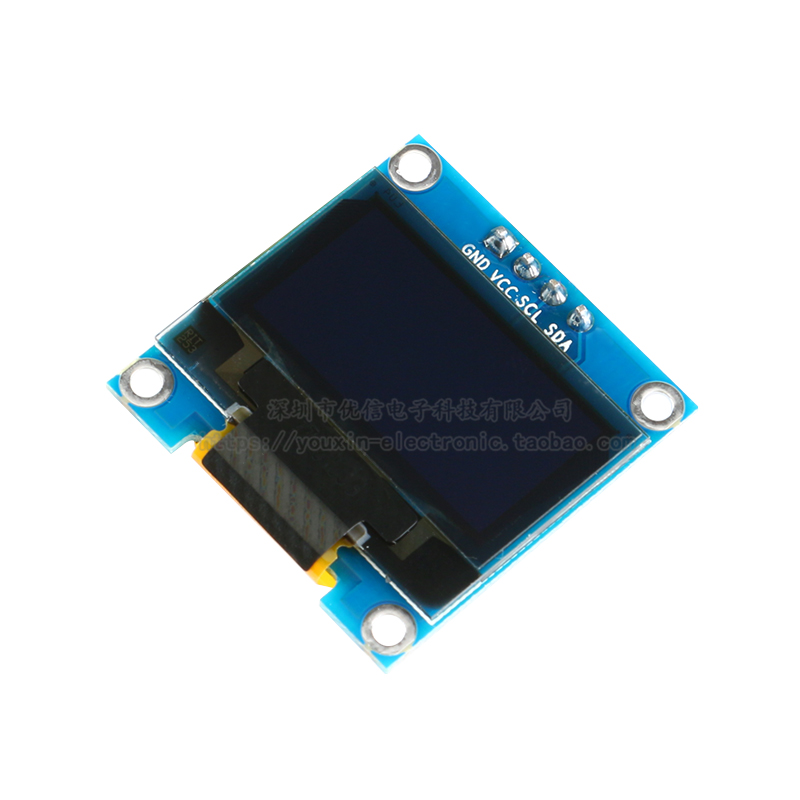

同时为了方便查看测量的电流值，还需要一个屏幕，本次实验用到的是0.96寸SSD1306的OLED屏幕，用于打印实时电流值。

在这里插入图片描述

由于本次实验模块是由arduino UNO的5v供电所以测量的电流最大只能测量到800mA。
通过更改供电电压可以实现测量不同的量程。

实验

接线

Arduino UNO	MAX4080S	OLED
5V	VCC	VCC
GND	GND	GND
A2	OUT
SDA		SDA
SCL		SCL

RS+和RS-串联到被测电路中。

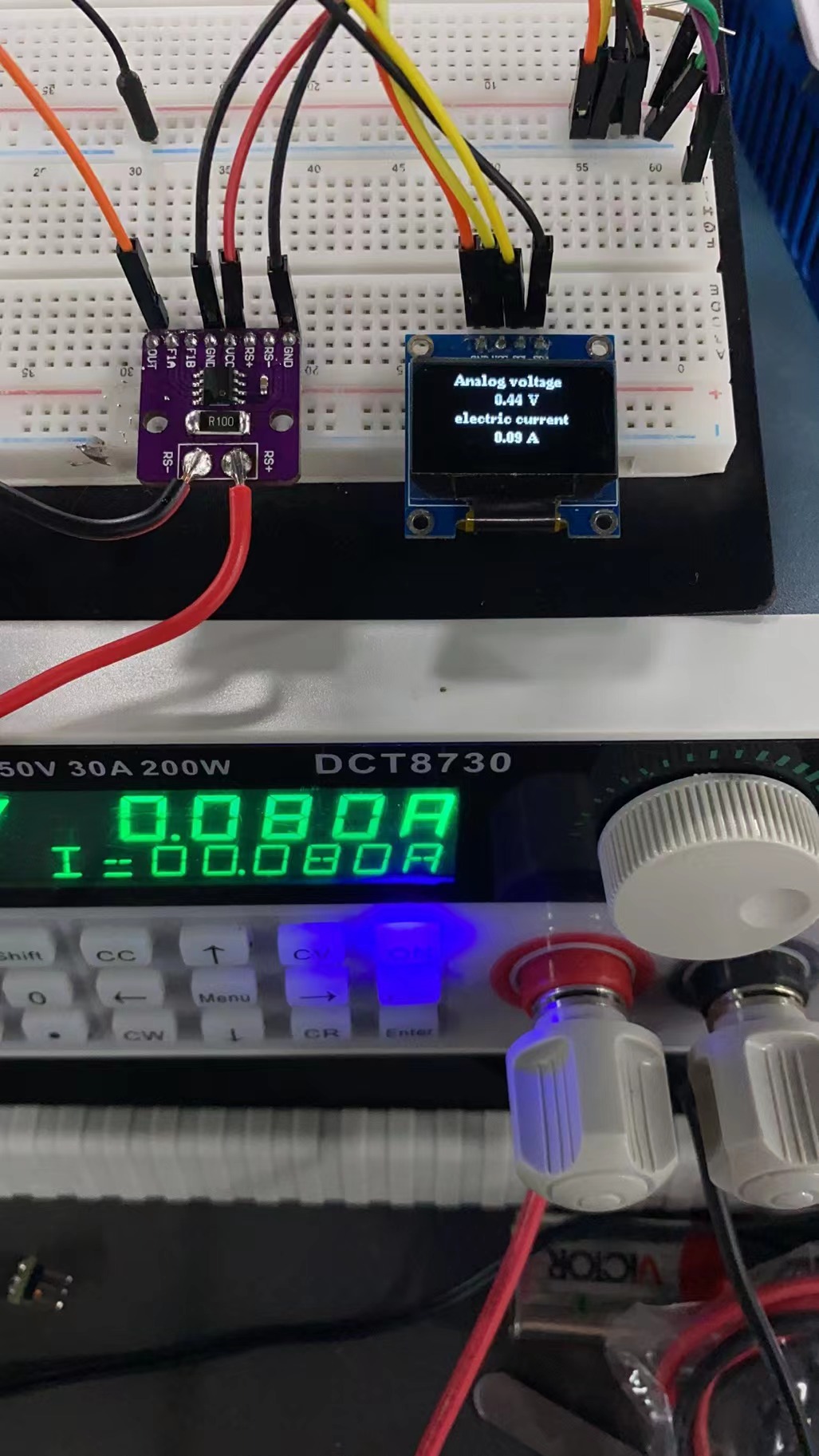

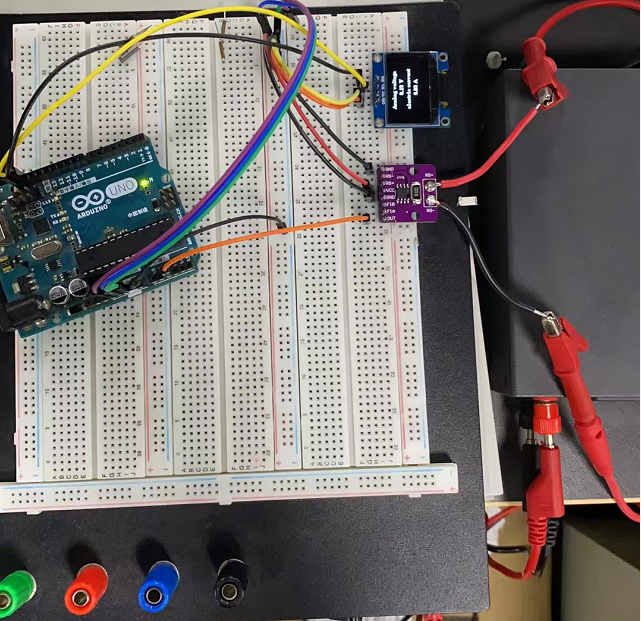

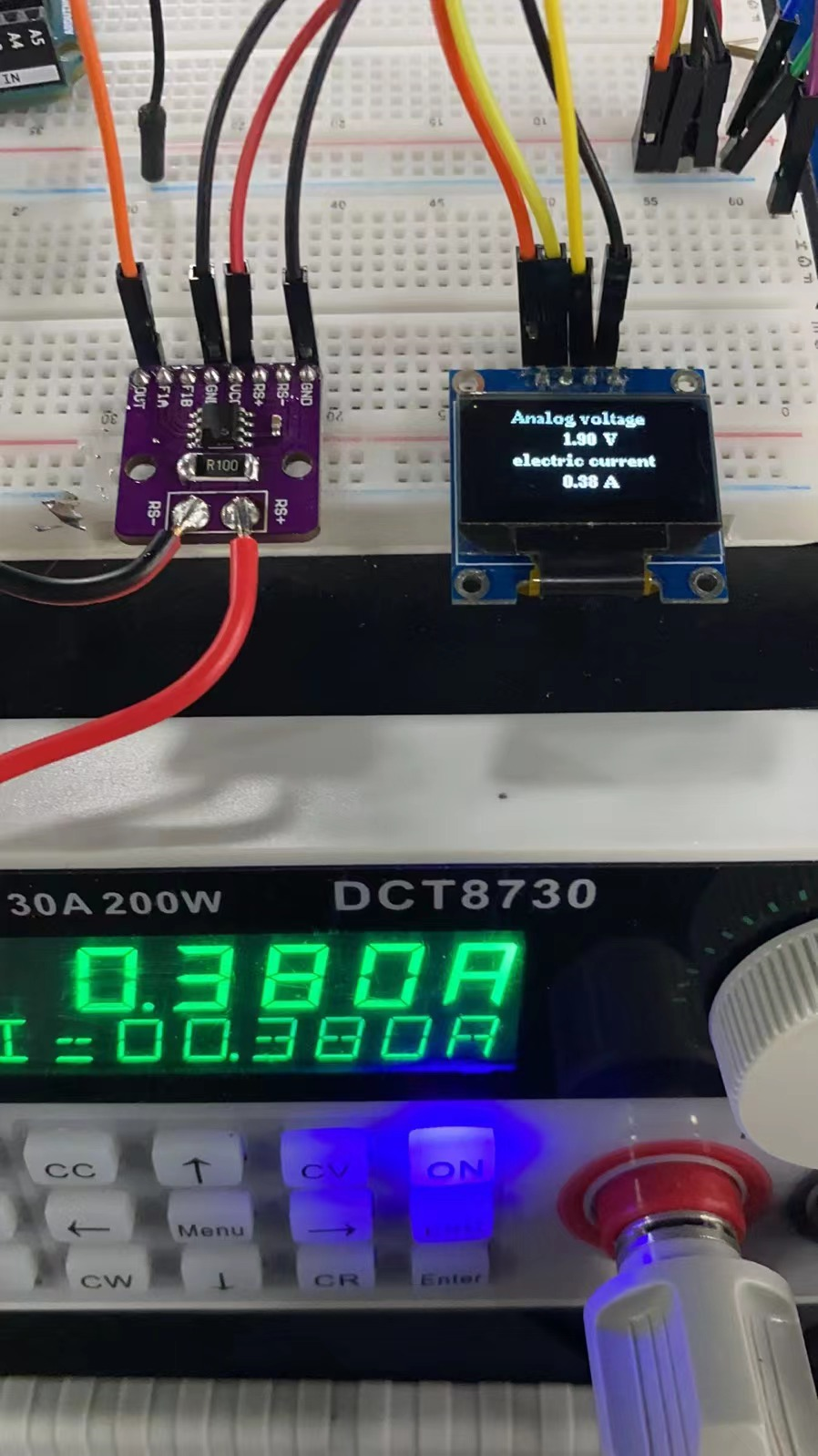

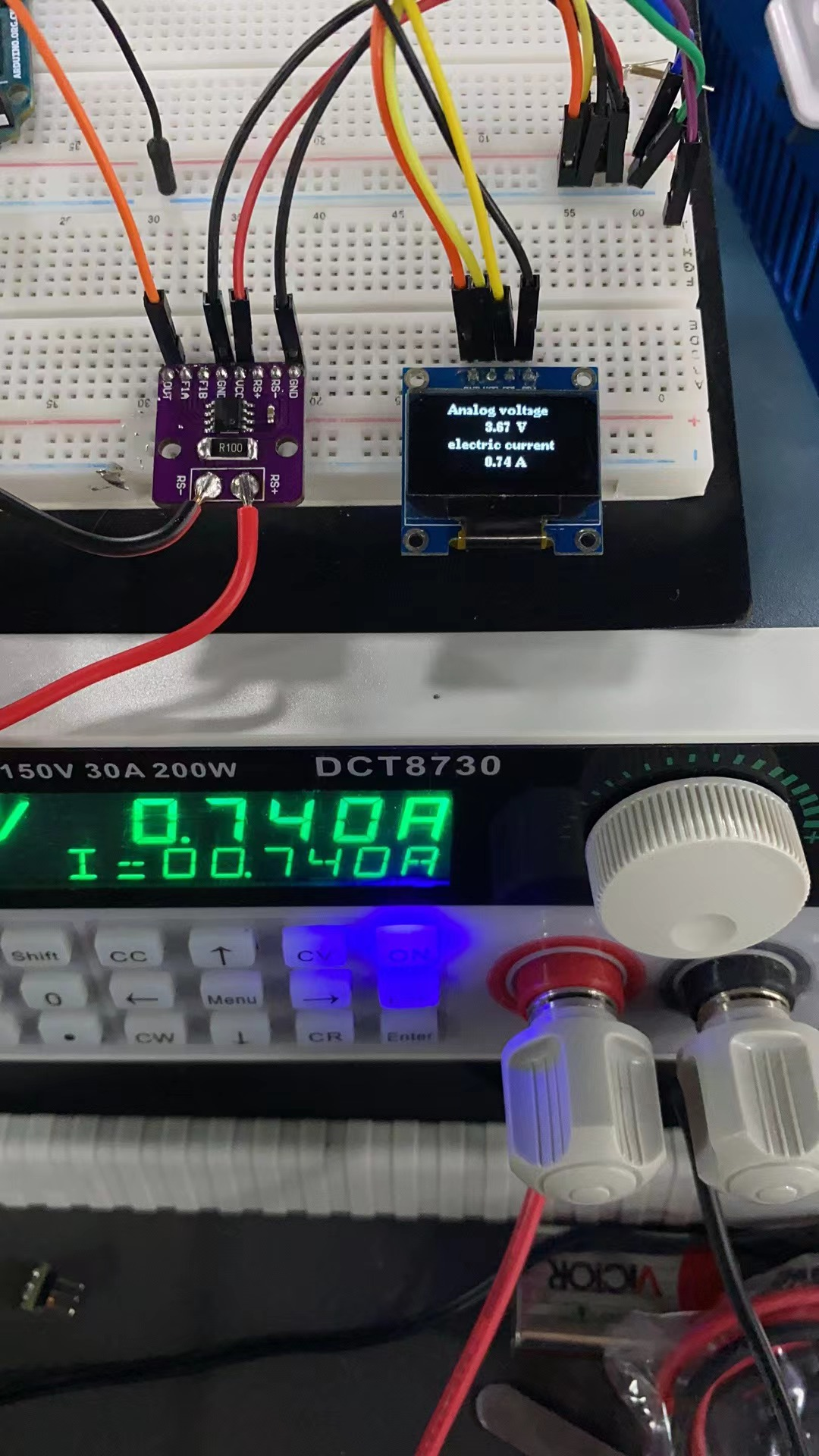

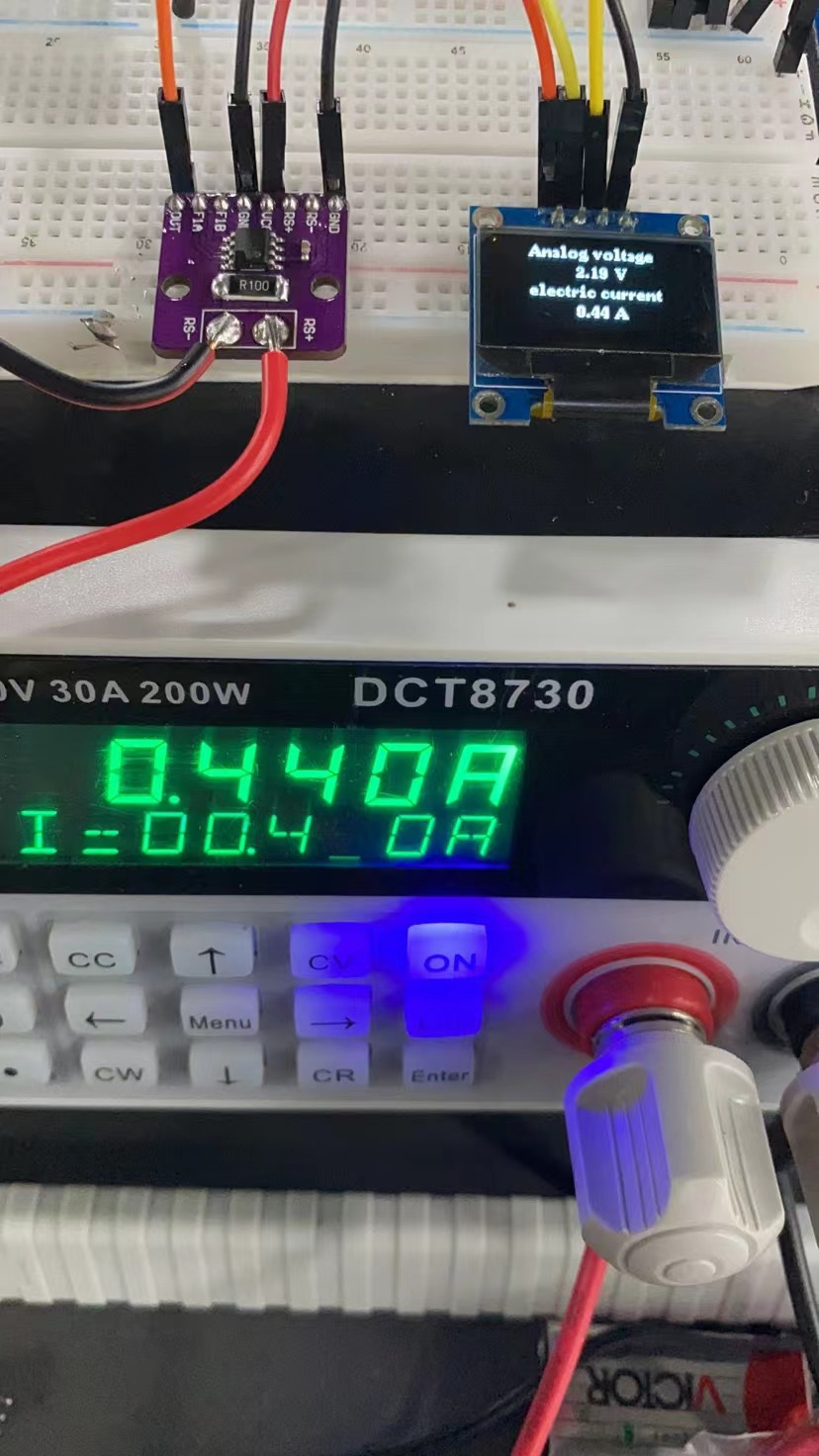

在这里插入图片描述

代码

实验用到了Arduino 的U8g2库来驱动OLED
通过

u8g2.print("")

语句把换算后的模拟量-电压值和电流值打印到OLED上面

由于读取到的模拟量会有小幅度的跳动，所以通过多次取样再取平均值的方法去提高读数的准确性

float ReadData(int Datapin)
{
  float reading = 0;
  analogRead(Datapin);
  delay(1);
  for (int i = 0; i < sampleSize; i++)
  {
    reading += analogRead(Datapin);
  }
  return reading / sampleSize;
}
