MKRZero通过I2S读取SPH0645音频数据

简介

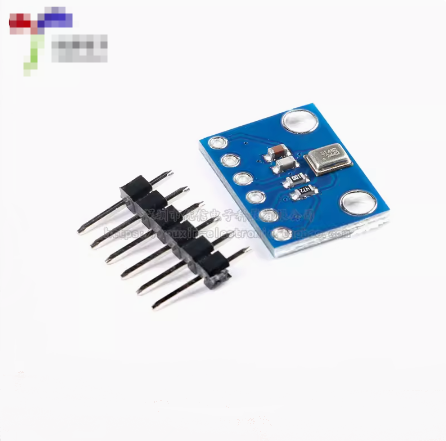

SPH0645LM4H-B 是一款微型、低功耗、并且具有 I2S 数字输出的底部端口麦克风。I2S 接口简化了系统集成，并允许与数字处理器、应用处理器和微控制器直接互连。 SPH0645LM4H-B 无需外部音频编解码器，非常适合尺寸和功耗受限的便携式应用。

实验准备

Arduino MKRZero开发板	1个
SPH0645模块	1个
离线语音模块	1个
杜邦线	若干

接线定义

Arduino MKRZero	SPH0645
VCC	3V
GND	GND
D2	BCLK
D3	LRCL
A6	DOUT

示例程序

#include <I2S.h>

void setup() {
  // Open serial communications and wait for port to open:
  // A baud rate of 115200 is used instead of 9600 for a faster data rate
  // on non-native USB ports
  SerialUSB.begin(115200);
  while (!SerialUSB) {
    ; // wait for serial port to connect. Needed for native USB port only
  }

  // start I2S at 16 kHz with 32-bits per sample
  if (!I2S.begin(I2S_PHILIPS_MODE, 16000, 32)) {
    SerialUSB.println("Failed to initialize I2S!");
    while (1); // do nothing
  }
}

void loop() {
  // read a sample
  int sample = I2S.read();

  if ((sample == 0) || (sample == -1) ) {
    return;
  }
  // convert to 18 bit signed
  sample >>= 14;

  // if it's non-zero print value to serial
  delay(10);
  SerialUSB.println(sample);
}

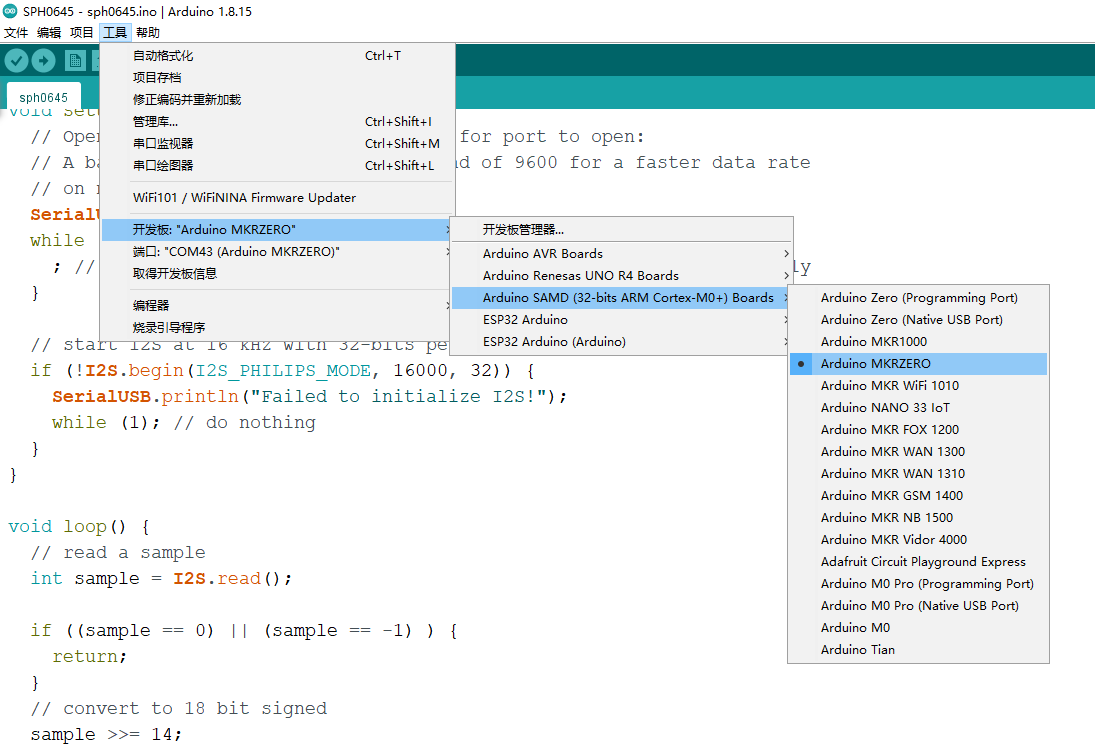

注意这里选的开发板型号选择Arduino MKRZERO，端口选择对应的端口号（我这里是COM43，根据自己的端口号选择），这样编译才能通过。

实验现象

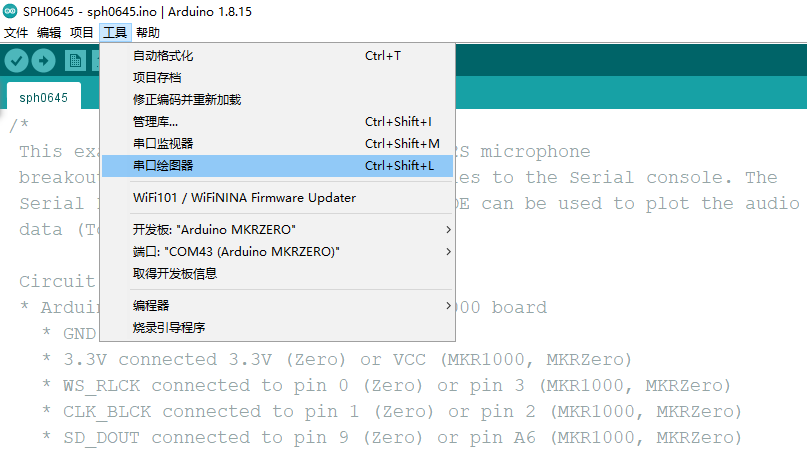

程序上传后，从“工具”打开“串口绘图器” ，波特率选择115200

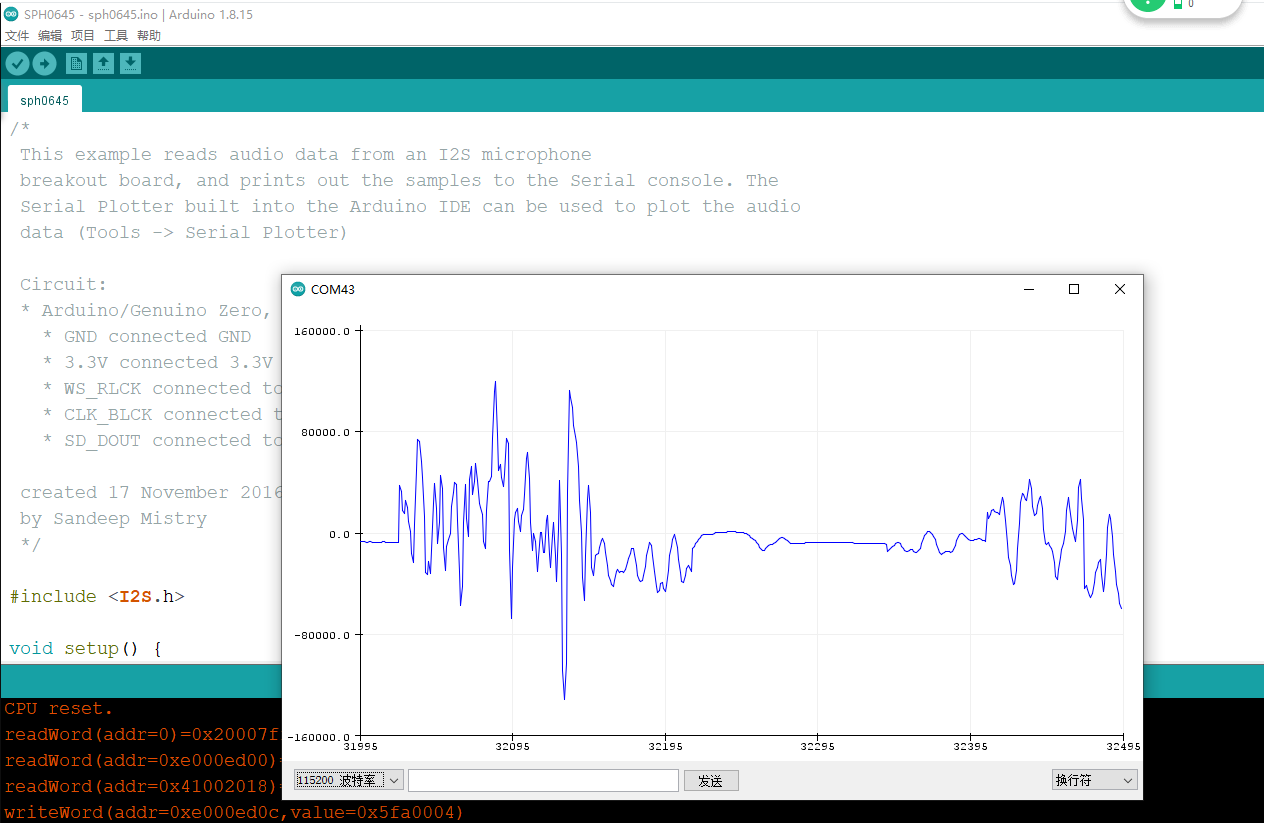

可以看到串口输出的声音波形图。

打开串口也能看到样本数据。

总结

本文介绍了利用MKRZero通过I2S读取SPH0645音频数据，并将样本打印到串行控制台。
