MinPro I编程器读写24 25系列芯片

于 2024-07-08 09:31:21 发布
阅读量1.5k 收藏 13
点赞数 7
文章标签： 功能测试 flash工具
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42250136/article/details/140161622
版权

目录

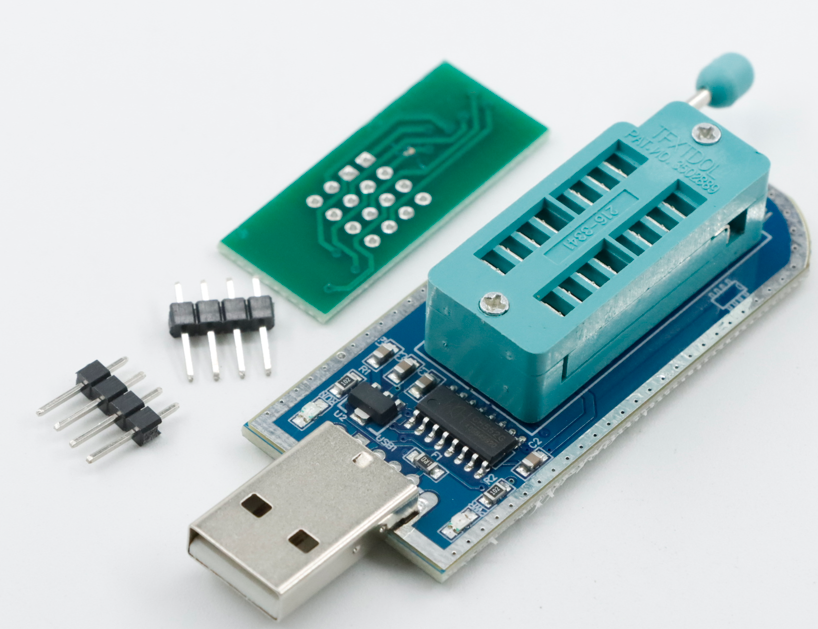

MinPro I介绍

采用增强型E8051 核心CPU
集成USB2.0传输，保证了烧录器的烧录速度
支持25 SPI PLASH与24EEPROM芯片
支持25 SPI FLASH芯片自动识别型号
支持数据修改
支持批量烧录模式，批量更省心
支持大容量芯片，MAX支持512M芯片
支持XP WIN7 WIN10系统

在这里插入图片描述

驱动安装

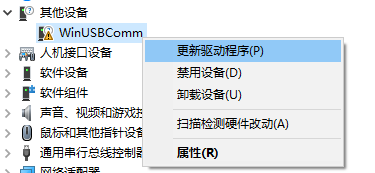

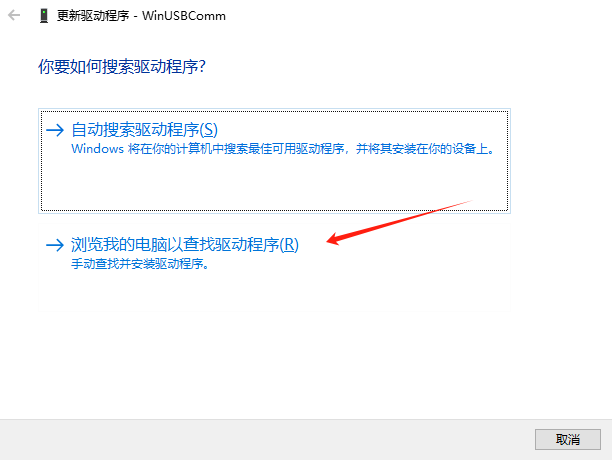

打开设备管理器，找到设备后右键更新设备

在这里插入图片描述

在这里插入图片描述

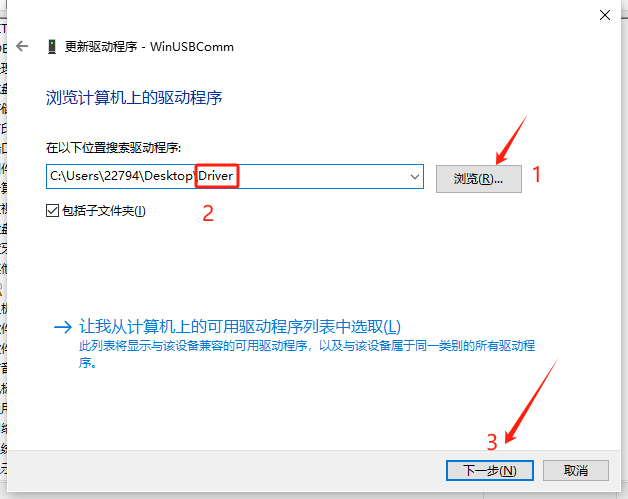

点击浏览，选择驱动文件夹 Driver，再点击下一步

在这里插入图片描述

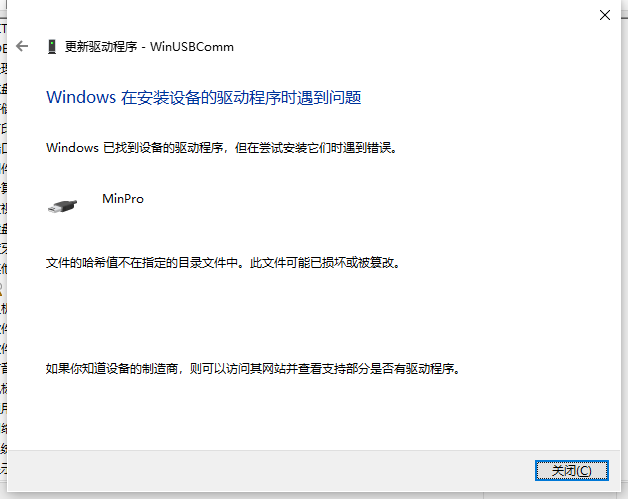

如果出现下图情况，就先关闭数字签名再重新安装一次驱动，WIN 10关闭数字签名请参考图片下的链接
在这里插入图片描述

安装完成如图

在这里插入图片描述

关闭数字签名操作链接：https://www.yourcee.com/newsinfo/2925823.html

读写 AT24C02

将芯片固定到紧锁座上，1脚对应紧锁座的拉杆
在这里插入图片描述

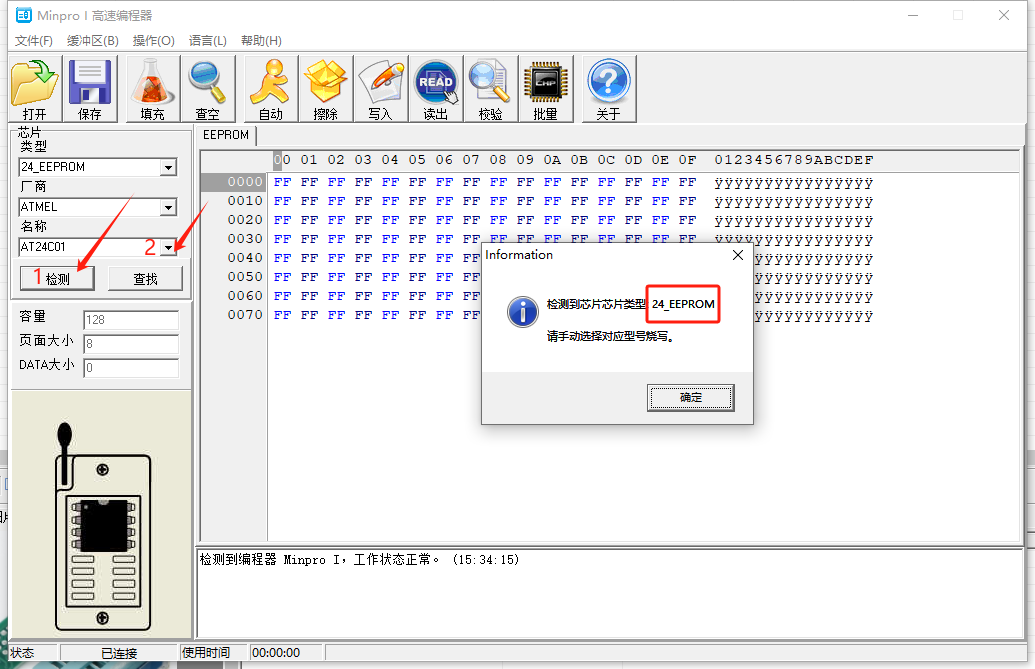

打开MinproI.exe工具，点击检测可以判断芯片是否被识别到，24系列的不能自动选择型号，识别到了还需自己手动选择一下芯片的型号
在这里插入图片描述

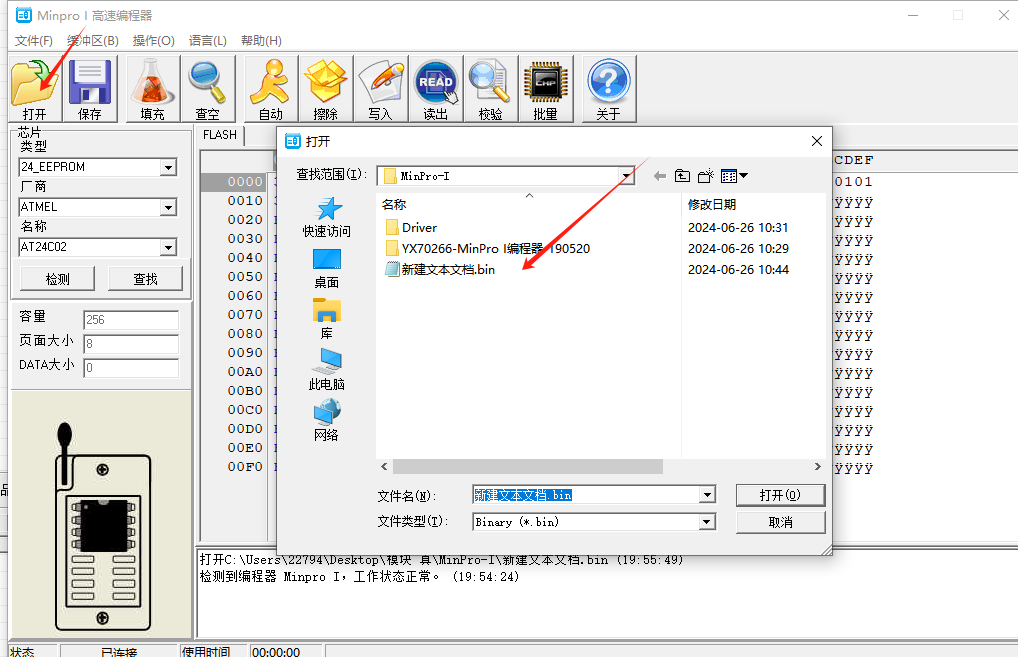

点击打开按钮，选择需要写入的文件
在这里插入图片描述

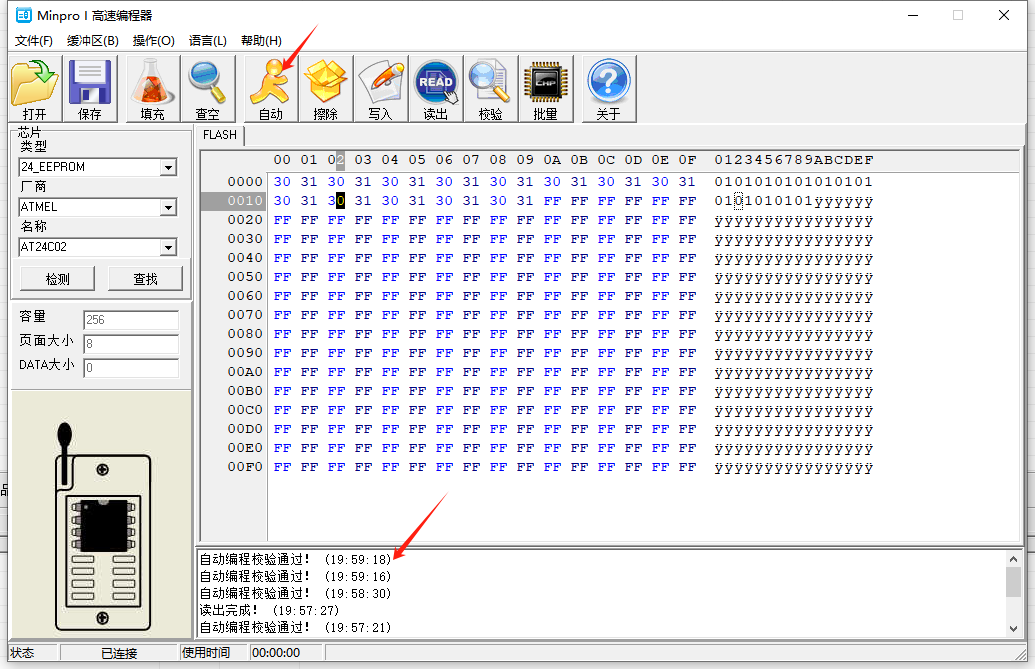

再点击自动按钮，等待几秒写入完成
在这里插入图片描述

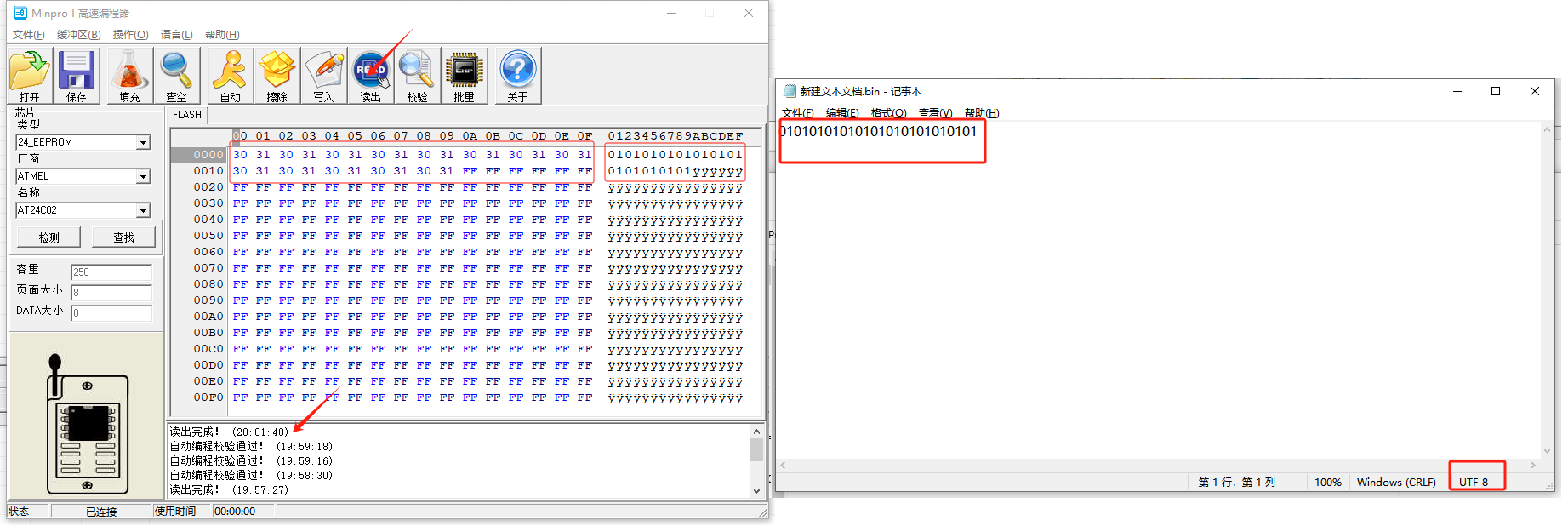

点击读出，可以读出之前写入芯片的数据，与.bin文件对比一致
在这里插入图片描述

读写 W25Q64

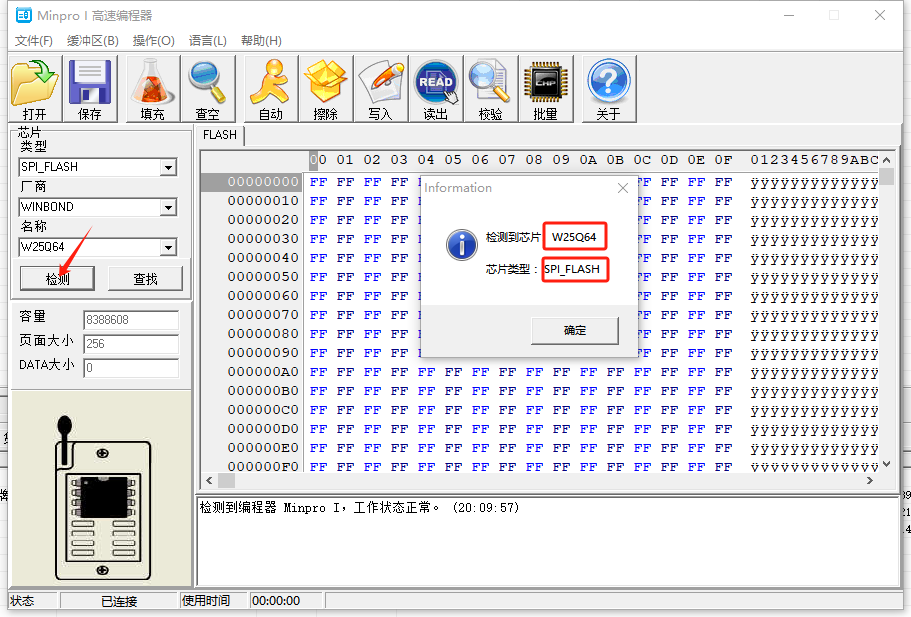

芯片放置与24规则一样，都是1脚对应拉杆，点击检测，会识别自动选择芯片型号，25系列就不用手动选择型号了
在这里插入图片描述

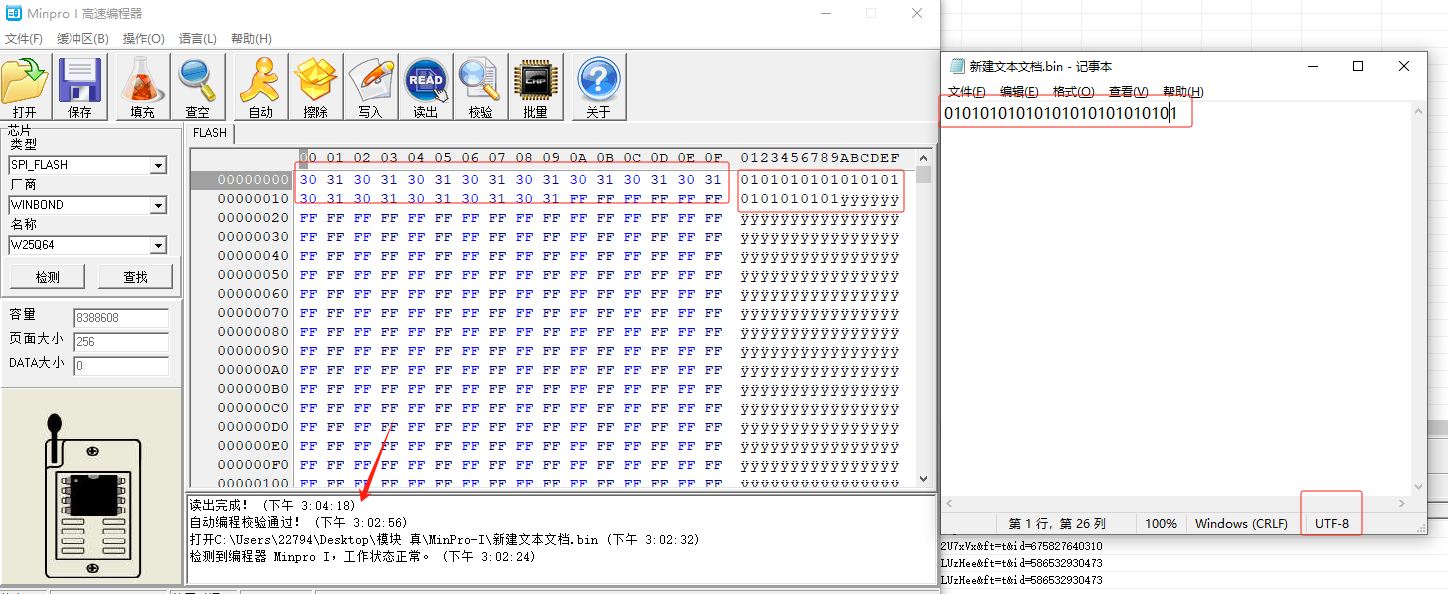

写入读出操作与上述24系列一致在这里插入图片描述
