文章目录

前言

  本文将介绍如何在 Arduino 平台上使用 SI4703 FM 收音机模块，并结合完整的驱动代码进行讲解。通过串口监视器我们可以控制模块并查看调试信息。本文内容包括模块简介、引脚定义、通讯时序、主要寄存器和驱动代码以及总结介绍，适合对 FM 收音机模块感兴趣的开发者参考。

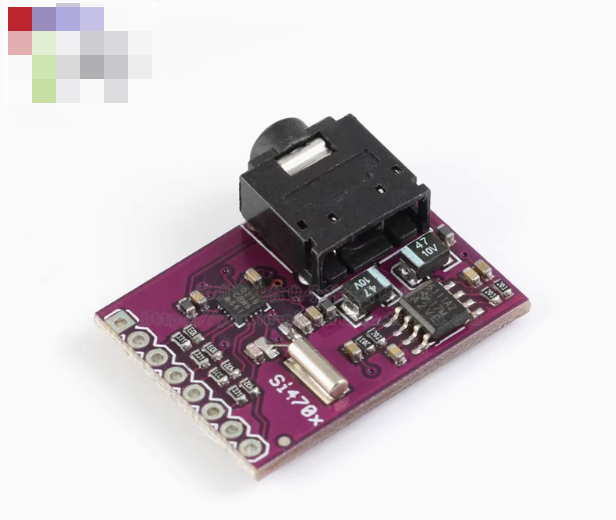

一、SI4703 模块简介

  SI4703 是一款低功耗 FM 收音机芯片，支持 RDS广播数据，具有简单的 I2C 接口，主要用于便携式无线音频接收。主要特性如下：

  1. 支持全球 FM 频段 (76–108MHz)
  2. 集成 VCO 的频率合成器
  3. 搜索调谐
  4. 自动频率控制 (AFC)
  5. 自动增益控制 (AGC)
  6. 音量控制
  7. 2 线和 3 线控制接口
  8. 支持RDS广播

二、引脚定义

3.3V / GND模块供电
SDIO数据输入输出引脚
SCLK时钟输入引脚
SET串行使能输入，用于切换2/3线制模式，低电平则为3线制，模块默认2线制I2C
RST复位引脚，低电平有效
GPIO1 / GPIO2通用IO口，可用于产生中断

三、通讯时序

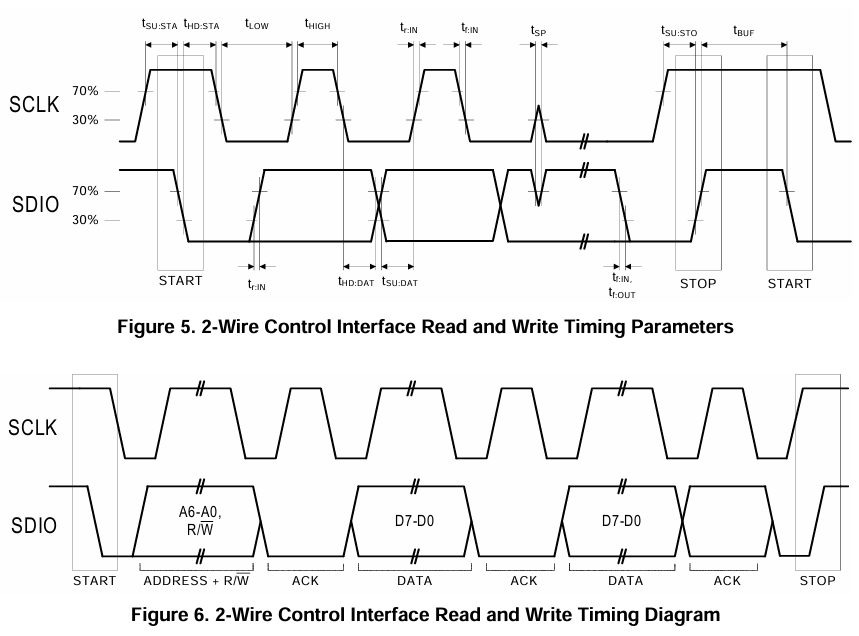

2线制通讯时序

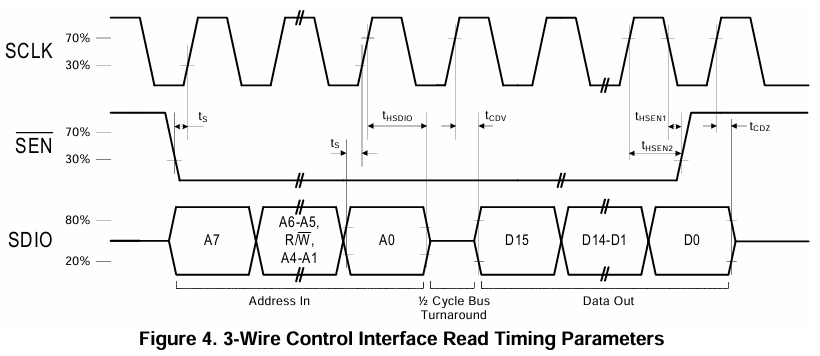

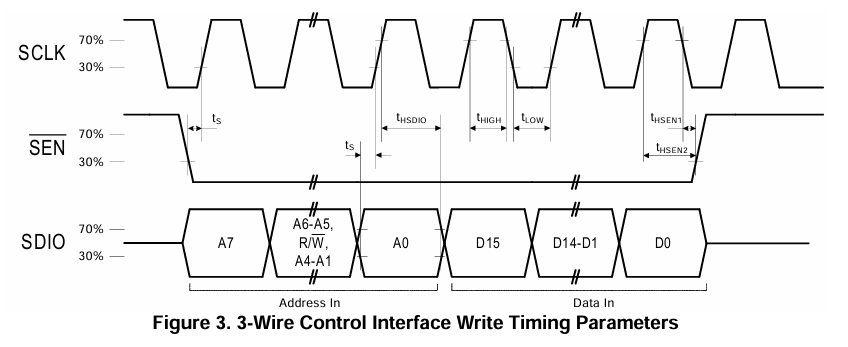

3线制通讯时序

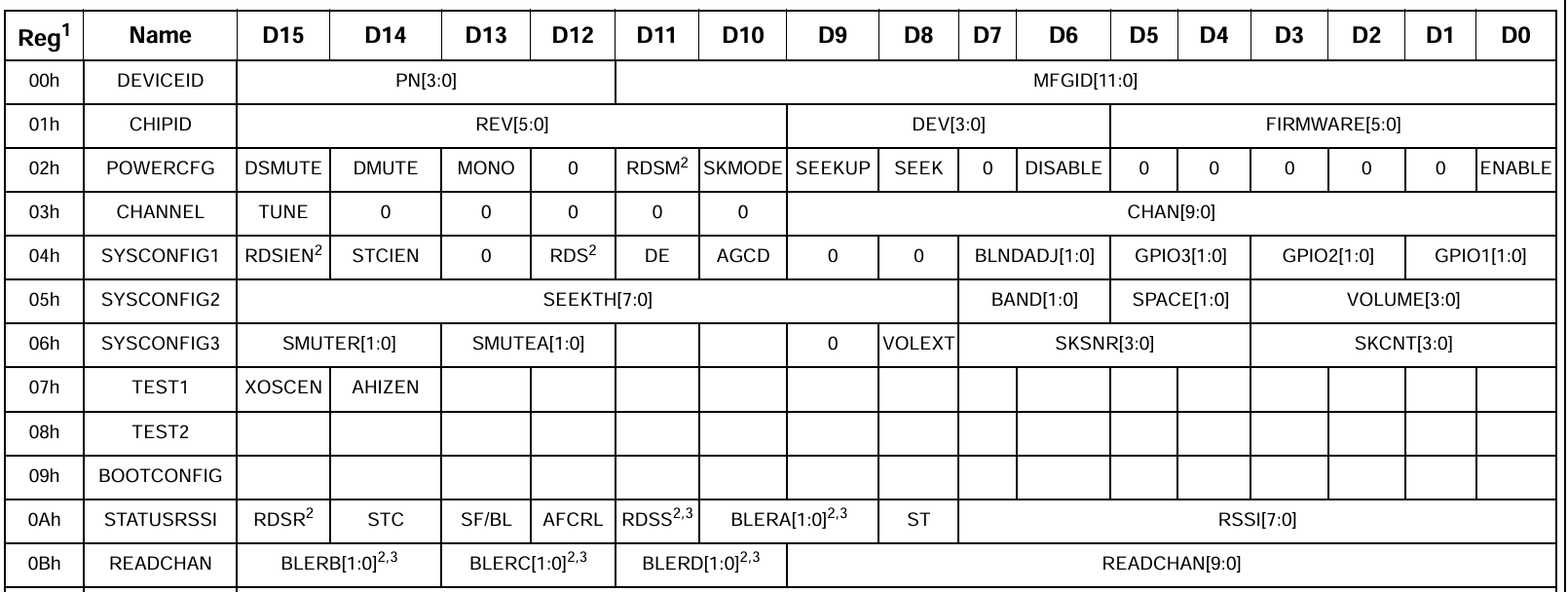

四、主要寄存器说明


POWERCFG (0x02)：控制模块电源、寻台和调谐操作。
SYSCONFIG1 (0x04) 和 SYSCONFIG2 (0x05)：用于配置RDS功能、音频调节、频道间隔以及音量等。
STATUSRSSI (0x0A)：包含状态信息，如调谐完成标志（STC）和寻台失败标志（SFBL）。
READCHAN (0x0B)：用于读取当前调谐的频道信息。

五、SI4703关键驱动函数说明

si4703_init()
  对SI4703模块进行复位和初始化。该函数先控制复位引脚和SDIO引脚（使模块进入2线模式），然后通过I2C读取寄存器，设置内部振荡器（寄存器0x07设置为0x8100）、启用芯片（POWERCFG寄存器设置为0x4001）、开启RDS功能和设置频道间隔，并设置初始音量为最低。中间使用了延时确保时序满足要求。
readRegisters()
  通过I2C请求并读取32个字节数据（16个16位寄存器），存入全局数组 si4703_registers[]。
updateRegisters()
  将修改后的寄存器值写回模块，对寄存器0x02到0x07进行写操作，保证新的配置生效。
setChannel(channel)
  根据传入的频道值（例如973表示97.3MHz），进行必要的转换后写入频道寄存器，并启动调谐过程。该函数先清除原有频道位，写入新频道值，然后设置TUNE位启动调谐，轮询STC位（调谐完成标志），再清除TUNE位，最终等待STC位清除后完成调谐。
setVolume(volume)
  读取当前寄存器，清除并写入音量值到SYSCONFIG2寄存器中，然后更新寄存器。
seek()
  seekUp() 和 seekDown() 分别调用 seek() 函数，实现向上或向下自动搜台功能。内部会设置寻台相关位，并轮询STC位判断寻台是否完成，再返回当前频道值。
readRDS()
  轮询读取RDS数据，将收集到的字符对存入传入的buffer中，超时后返回空字符串。
getChannel()
  从READCHAN寄存器中读取当前频道值，并做简单转换后返回（例如返回973表示97.3MHz）。

六、Arduino驱动SI4703

引脚接线

ArduinoSI4703
3.3V / GND3.3V / GND
A4SDIO
A5SCLK
D2RST

命令控制

+、-音量加减
a、b指定电台
u、d向上、向下搜频
r打印RDS数据

代码示例

#include "Arduino.h"
#include "Si4703_Breakout.h"
#include "Wire.h"

Si4703_Breakout::Si4703_Breakout(int resetPin, int sdioPin, int sclkPin)
{
  _resetPin = resetPin;
  _sdioPin = sdioPin;
  _sclkPin = sclkPin;
}

void Si4703_Breakout::powerOn()
{
    si4703_init();
}

void Si4703_Breakout::setChannel(int channel)
{
  //Freq(MHz) = 0.200(in USA) * Channel + 87.5MHz
  //97.3 = 0.2 * Chan + 87.5
  //9.8 / 0.2 = 49
  int newChannel = channel * 10; //973 * 10 = 9730
  newChannel -= 8750; //9730 - 8750 = 980
  newChannel /= 10; //980 / 10 = 98

  //These steps come from AN230 page 20 rev 0.5
  readRegisters();
  si4703_registers[CHANNEL] &= 0xFE00; //Clear out the channel bits
  si4703_registers[CHANNEL] |= newChannel; //Mask in the new channel
  si4703_registers[CHANNEL] |= (1<<TUNE); //Set the TUNE bit to start
  updateRegisters();

  //delay(60); //Wait 60ms - you can use or skip this delay

  //Poll to see if STC is set
  // while(1) {
  //   readRegisters();
  //   if( (si4703_registers[STATUSRSSI] & (1<<STC)) != 0) break; //Tuning complete!
  // }

  unsigned long tuneStart = millis();
  while(1) {
    readRegisters(); // 也要加超时判断
    if( (si4703_registers[STATUSRSSI] & (1<<STC)) != 0) break;
    if(millis() - tuneStart > 1000) { // 超时1秒
      Serial.println("Tuning setChannel() timed out waiting for STC");
      break;
    }
  }

  readRegisters();
  si4703_registers[CHANNEL] &= ~(1<<TUNE); //Clear the tune after a tune has completed
  updateRegisters();

  //Wait for the si4703 to clear the STC as well
  while(1) {
    readRegisters();
    if( (si4703_registers[STATUSRSSI] & (1<<STC)) == 0) break; //Tuning complete!
  }
}

int Si4703_Breakout::seekUp()
{
	return seek(SEEK_UP);
}

int Si4703_Breakout::seekDown()
{
	return seek(SEEK_DOWN);
}

void Si4703_Breakout::setVolume(int volume)
{
  readRegisters(); //Read the current register set
  if(volume < 0) volume = 0;
  if (volume > 15) volume = 15;
  si4703_registers[SYSCONFIG2] &= 0xFFF0; //Clear volume bits
  si4703_registers[SYSCONFIG2] |= volume; //Set new volume
  updateRegisters(); //Update
}

void Si4703_Breakout::readRDS(char* buffer, long timeout)
{
	long endTime = millis() + timeout;
  boolean completed[] = {false, false, false, false};
  int completedCount = 0;
  while(completedCount < 4 && millis() < endTime) {
	readRegisters();
	if(si4703_registers[STATUSRSSI] & (1<<RDSR)){
		// ls 2 bits of B determine the 4 letter pairs
		// once we have a full set return
		// if you get nothing after 20 readings return with empty string
	  uint16_t b = si4703_registers[RDSB];
	  int index = b & 0x03;
	  if (! completed[index] && b < 500)
	  {
		completed[index] = true;
		completedCount ++;
	  	char Dh = (si4703_registers[RDSD] & 0xFF00) >> 8;
      	char Dl = (si4703_registers[RDSD] & 0x00FF);
		buffer[index * 2] = Dh;
		buffer[index * 2 +1] = Dl;
		// Serial.print(si4703_registers[RDSD]); Serial.print(" ");
		// Serial.print(index);Serial.print(" ");
		// Serial.write(Dh);
		// Serial.write(Dl);
		// Serial.println();
      }
      delay(40); //Wait for the RDS bit to clear
	}
	else {
	  delay(30); //From AN230, using the polling method 40ms should be sufficient amount of time between checks
	}
  }
	if (millis() >= endTime) {
		buffer[0] ='\0';
		return;
	}

  buffer[8] = '\0';
}

//To get the Si4703 inito 2-wire mode, SEN needs to be high and SDIO needs to be low after a reset
//The breakout board has SEN pulled high, but also has SDIO pulled high. Therefore, after a normal power up
//The Si4703 will be in an unknown state. RST must be controlled
void Si4703_Breakout::si4703_init()
{
  pinMode(_resetPin, OUTPUT);
  pinMode(_sdioPin, OUTPUT); //SDIO is connected to A4 for I2C
  digitalWrite(_sdioPin, LOW); //A low SDIO indicates a 2-wire interface
  digitalWrite(_resetPin, LOW); //Put Si4703 into reset
  delay(1); //Some delays while we allow pins to settle
  digitalWrite(_resetPin, HIGH); //Bring Si4703 out of reset with SDIO set to low and SEN pulled high with on-board resistor
  delay(1); //Allow Si4703 to come out of reset

  Wire.begin(); //Now that the unit is reset and I2C inteface mode, we need to begin I2C

  readRegisters(); //Read the current register set
  //si4703_registers[0x07] = 0xBC04; //Enable the oscillator, from AN230 page 9, rev 0.5 (DOES NOT WORK, wtf Silicon Labs datasheet?)
  si4703_registers[0x07] = 0x8100; //Enable the oscillator, from AN230 page 9, rev 0.61 (works)
  updateRegisters(); //Update

  delay(500); //Wait for clock to settle - from AN230 page 9

  readRegisters(); //Read the current register set
  si4703_registers[POWERCFG] = 0x4001; //Enable the IC
  //  si4703_registers[POWERCFG] |= (1<<SMUTE) | (1<<DMUTE); //Disable Mute, disable softmute
  si4703_registers[SYSCONFIG1] |= (1<<RDS); //Enable RDS

  si4703_registers[SYSCONFIG1] |= (1<<DE); //50kHz Europe setup
  si4703_registers[SYSCONFIG2] |= (1<<SPACE0); //100kHz channel spacing for Europe

  si4703_registers[SYSCONFIG2] &= 0xFFF0; //Clear volume bits
  si4703_registers[SYSCONFIG2] |= 0x0001; //Set volume to lowest
  updateRegisters(); //Update

  delay(110); //Max powerup time, from datasheet page 13
}

void Si4703_Breakout::readRegisters()
{
  Wire.requestFrom(SI4703, 32);

  // 加超时
  unsigned long start = millis();
  while(Wire.available() < 32) {
    if(millis() - start > 1000) {
      Serial.println("readRegisters timed out!");
      return; // 直接return，表示读取失败
    }
  }

  for(int x = 0x0A ; ; x++) {
    if(x == 0x10) x = 0;
    si4703_registers[x] = Wire.read() << 8;
    si4703_registers[x] |= Wire.read();
    if(x == 0x09) break;
  }
}

//Write the current 9 control registers (0x02 to 0x07) to the Si4703
//It's a little weird, you don't write an I2C addres
//The Si4703 assumes you are writing to 0x02 first, then increments
byte Si4703_Breakout::updateRegisters() {

  Wire.beginTransmission(SI4703);
  //A write command automatically begins with register 0x02 so no need to send a write-to address
  //First we send the 0x02 to 0x07 control registers
  //In general, we should not write to registers 0x08 and 0x09
  for(int regSpot = 0x02 ; regSpot < 0x08 ; regSpot++) {
    byte high_byte = si4703_registers[regSpot] >> 8;
    byte low_byte = si4703_registers[regSpot] & 0x00FF;

    Wire.write(high_byte); //Upper 8 bits
    Wire.write(low_byte); //Lower 8 bits
  }

  //End this transmission
  byte ack = Wire.endTransmission();
  if(ack != 0) { //We have a problem!
    return(FAIL);
  }

  return(SUCCESS);
}

//Seeks out the next available station
//Returns the freq if it made it
//Returns zero if failed
int Si4703_Breakout::seek(byte seekDirection){
  readRegisters();
  //Set seek mode wrap bit
  si4703_registers[POWERCFG] |= (1<<SKMODE); //Allow wrap
  //si4703_registers[POWERCFG] &= ~(1<<SKMODE); //Disallow wrap - if you disallow wrap, you may want to tune to 87.5 first
  if(seekDirection == SEEK_DOWN) si4703_registers[POWERCFG] &= ~(1<<SEEKUP); //Seek down is the default upon reset
  else si4703_registers[POWERCFG] |= 1<<SEEKUP; //Set the bit to seek up

  si4703_registers[POWERCFG] |= (1<<SEEK); //Start seek
  updateRegisters(); //Seeking will now start

  //Poll to see if STC is set
  while(1) {
    readRegisters();
    if((si4703_registers[STATUSRSSI] & (1<<STC)) != 0) break; //Tuning complete!
  }

  readRegisters();
  int valueSFBL = si4703_registers[STATUSRSSI] & (1<<SFBL); //Store the value of SFBL
  si4703_registers[POWERCFG] &= ~(1<<SEEK); //Clear the seek bit after seek has completed
  updateRegisters();

  //Wait for the si4703 to clear the STC as well
  while(1) {
    readRegisters();
    if( (si4703_registers[STATUSRSSI] & (1<<STC)) == 0) break; //Tuning complete!
  }

  if(valueSFBL) { //The bit was set indicating we hit a band limit or failed to find a station
    return(0);
  }
return getChannel();
}

//Reads the current channel from READCHAN
//Returns a number like 973 for 97.3MHz
int Si4703_Breakout::getChannel() {
  readRegisters();
  int channel = si4703_registers[READCHAN] & 0x03FF; //Mask out everything but the lower 10 bits
  //Freq(MHz) = 0.100(in Europe) * Channel + 87.5MHz
  //X = 0.1 * Chan + 87.5
  channel += 875; //98 + 875 = 973
  return(channel);
}

#include "Si4703_Breakout.h"
#include <Wire.h>

int resetPin = 2;
int SDIO = A4;
int SCLK = A5;

Si4703_Breakout radio(resetPin, SDIO, SCLK);
int channel;
int volume = 5;
char rdsBuffer[10];

void setup()
{
  Serial.begin(9600);
  Serial.println("\n\nSi4703_Breakout Test Sketch");
  Serial.println("===========================");
  Serial.println("a b     Favourite stations");
  Serial.println("+ -     Volume (max 15)");
  Serial.println("u d     Seek up / down");
  Serial.println("r       Listen for RDS Data (15 sec timeout)");
  Serial.println("Send me a command letter.");


  radio.powerOn();
  radio.setVolume(volume);
}

void loop()
{
  if (Serial.available())
  {
    char ch = Serial.read();
    if (ch == 'u')
    {
      channel = radio.seekUp();
      displayInfo();
    }
    else if (ch == 'd')
    {
      channel = radio.seekDown();
      displayInfo();
    }
    else if (ch == '+')
    {
      volume ++;
      if (volume == 16) volume = 15;
      radio.setVolume(volume);
      displayInfo();
    }
    else if (ch == '-')
    {
      volume --;
      if (volume < 0) volume = 0;
      radio.setVolume(volume);
      displayInfo();
    }
    else if (ch == 'a')
    {
      channel = 930; // Rock FM
      radio.setChannel(channel);
      displayInfo();
    }
    else if (ch == 'b')
    {
      channel = 974; // BBC R4
      radio.setChannel(channel);
      displayInfo();
    }
    else if (ch == 'r')
    {
      //不断轮询寄存器，直到收到完整的RDS数据或超时，需要一定时间
      Serial.println("RDS listening");
      radio.readRDS(rdsBuffer, 15000);
      Serial.print("RDS heard:");
      Serial.println(rdsBuffer);
    }
  }
}

void displayInfo()
{
   Serial.print("Channel:"); Serial.print(channel);
   Serial.print(" Volume:"); Serial.println(volume);
}

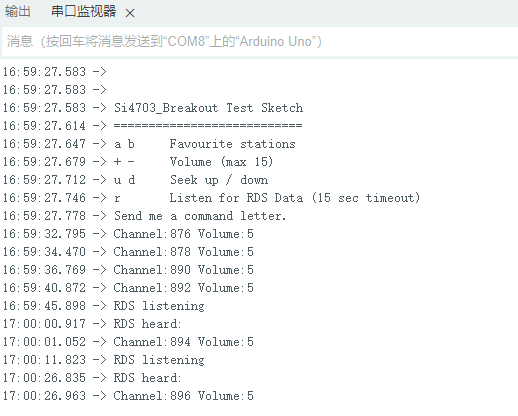

效果展示

总结

  本文简单介绍了如何在 Arduino 上使用 SI4703 FM 收音机模块。希望本文能帮助你深入理解 SI4703 模块的工作原理以及驱动代码的实现过程。如果大家有好的优化改进建议，欢迎在评论区讨论交流。
  如需源码可点赞加收藏在评论留下邮箱获取！！！

优信电子
关注
博客
优信电子所有博客汇总(导航搜索)
08-15 8436
本文用于汇总我们发布过的所有有关传感器、单片机、模块以及调试学习心得的文章，优信粉们可以使用 ctrl+F 搜索相关的内容以便快速寻找文章，CSDN为目前我们与用户共同分享学习进步的一个平台，更多的学习内容我们技术人员会逐步更新发布，评论区也可以提交大家需求以便我们有针对性的更新文章！...
博客
STM32驱动TCS34725颜色识别传感器
05-24 617
TCS34725设备能够以数字形式返回红色、绿色、蓝色(RGB) 以及透明光的感应值。其内置的红外滤波器集成在芯片内部，并位于颜色感应光电二极管处，可最大程度地减少入射光中的红外光谱成分，从而确保颜色测量的准确性。其高灵敏度、宽动态范围以及红外滤波器特性，使其成为适用于各种光照条件和透过不同遮挡材料环境的理想的彩色传感器解决方案。本文将用STM32驱动TCS34725读取物体的RGB值。
博客
0.96寸SSD1306屏幕驱动(改引脚+汉字英文图片取模)
05-22 1039
SSD1306是一款带控制器的用于OLED点阵图形显示系统的单片CMOS OLED/PLED驱动器。它由128个SEG（列输出）和64个COM（行输出）组成。SSD1306内置对比度控制器、显示RAM（GDDRAM）和振荡器，以此减少了外部元件的数量和功耗。该芯片有256级亮度控制。数据或命令由通用微控制器通过硬件选择的6800/8000系通用并行接口、I2C接口或串行外围接口发送。本文将详解一下SSD1306在stm32平台的示例移植和取模显示的要点。
博客
基于STM32F103驱动AD7608采集ADC数据信号
05-21 578
AD7608是一款18位、8通道同步采样模数数据采集系统(DAS)，2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。AD7608采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低3 dB带宽。本文将用STM32驱动AD7608，采集电压信号并在串口打印输出。
博客
ESP32驱动MFRC522 RFID模块读写IC卡数据
05-12 1076
文章详细说明了ESP32与MFRC522的SPI接线方式，并提供了Arduino代码示例，展示了如何读取IC卡的存储数据、获取UID以及将用户数据写入指定存储块。
博客
STM32驱动ADXL345三轴加速度传感器
05-12 1010
ADXL345是一款完整的3轴加速度测量系统，可选测量范围有±2 g，±4 g，±8 g或±16 g。既能测量运动或冲击导致的动态加速度，也能测量静止加速度，例如重力加速度，使得器件可作为倾斜传感器使用。该传感器可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。其高分辨率(3.9mg/LSB)，能够测量不到1.0°的倾斜角度变化。
博客
ESP32 I2S音频总线学习笔记（三）：I2S音频输出
05-08 1179
前面文章我们介绍了通过I2S读取INMP441音频数据，是关于I2S协议的数据读取，本篇我们介绍关于I2S协议的数据输出，通过I2S输出数据，即通过I2S进行音频输出。对于ESP32可以有两种I2S音频输出的方式，一种是 使用外部I2S进行音频输出，另一种是 使用片上DAC进行I2S音频输出。对于这两种方式，这里结合上篇文章对WAV文件格式的介绍，分别通过I2S协议播放不同音频，一个是我们自己放进去SD卡里的WAV音频，另一个是我们上篇文章生成的1秒正弦波音频。
博客
基于STM32F103C8T6驱动WS2812彩灯模块点亮RGB灯
05-05 1013
WS2812是一个集控制电路与发光电路于一体的智能外控LED光源。内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。本文将用stm32单片机驱动WS2812 RGB灯
博客
STM32 驱动 INA226 测量电流电压功率
04-27 1593
INA226 是一款分流/功率监视器，具有 I2C或SMBUS 兼容接口。该器件 监视分流压降和总线电源电压。可编程校准值、转换时间和取平均值功能与内部乘法器相结合，可实现电流值（单位为安培）和功率值（单位为瓦）的直接读取。本文将 用stm32驱动INA226做电参数测试。
博客
STM32驱动SGP30气体传感器CO2/TVOC检测
04-23 1456
SGP30是一款具有多个传感元件的金属氧化物气体传感器，内集成4个气体传感元件，具有完全校准的空气质量输出信号。另外，SGP30能够将金属氧化物气体传感器集成到移动设备中，为智能家居、家电和物联网应用中的环境监测开辟了新的可能性。它通过I2C总线与MCU通信，可以轻松地集成到各种不同的嵌入式系统中，本文将用STM32获取SGP30的数据并且分别在串口和OLED屏幕输出。
博客
ESP8266_ESP32 Smartconfig一键配网功能
04-21 1222
SmartConfig 是由 TI 开发的配网技术，用于将新的 Wi-Fi 设备连接到 Wi-Fi 网络。它使用移动应用程序将无线网凭据从智能手机或平板电脑端广播给未配网的 Wi-Fi 设备。这目前， ESP32 支持三种类型的 SmartConfig 配网： Airkiss、ESPTouch 和 ESPTouch v2。本文将接收ESP32- SmartConfig 配网
博客
基于esp32驱动CCS811模块监测eCO2/TVOC环境空气质量
04-18 754
CCS811 是一款超低功耗数字气体传感器，集成了用于监测室内空气质量 (IAQ)（包括多种挥发性有机化合物 (VOC)）的金属氧化物 (MOX) 气体传感器、微控制器单元 (MCU)。通过 I²C 接口实时输出等效（eCO₂）及总挥发性有机物（TVOC）浓度，并在片内完成算法处理，显著简化主控系统设计与功耗管理。本文将对CCS811作详解并用ESP32开发板驱动获取数据。
博客
【ESP32|音频】一文读懂WAV音频文件格式【详解】
04-17 1206
本文主要为后面ESP32 I2S音频系列文章做铺垫，所以本篇将介绍WAV音频文件格式，并通过C代码生成一段1S的正弦波WAV音频写入到SD卡里面。
博客
ESP32驱动读取ADXL345三轴加速度传感器实时数据
04-15 725
ADXL345是一款由Analog Devices公司推出的三轴数字加速度计，分辨率高(13位)，测量范围达± 16g，可通过SPI(3线或4线)或I2C数字接口访问。
博客
JDY-24M模块基本使用说明（主从透传、MESH组网、BLE等数据传输）
04-07 1113
  JDY-24M 超级蓝牙功能支持主从透传，iBeacon，BLE 探针，iBeacon 探测，MESH 组网，MESH 组网数量最大支持 65280 设备组网，采用多跳无线防碰撞技术，组网通信速度支持 50ms发 12 字节数据，单模块支持路由节点与终端节点，路由节点支持数据中继（不支持低功耗），终端节点支持低功耗（按键唤醒发完数据后自动睡眠），JDY-24M 组网一般只需要配置好组网 NETID、MADDR 短地址后，模块将会自动组网，组网模块与 APP 通信时相当于透传，这样极大的方便用户开发 AP
博客
STM32驱动Pulsesensor传感器心率检测
04-02 970
PulseSensor是一款用于脉搏心率测量的光电反射式模拟传感器。将其佩戴于手指、耳垂等处，通过单片机将采集到的模拟信号转换为数字信号，再通过单片机简单计算后就可以得到心率数值。其适用于心率方面的科学研究和教学演示，也非常适合用于二次开发。
博客
51 驱动 INA219 电流电压功率测量
03-31 1063
INA219是一个电流分流和电源监视器与I2C或smbus兼容的接口。该设备监测分流电压降和总线电源电压，可编程转换时间和滤波。可编程的校准值与内部乘法器相结合，可直接读出以安培为单位的电流。一个附加的相乘寄存器计算功率，单位为瓦。I2C或smbus兼容接口具有16个可编程地址。用于配置传感器的量程及工作模式等等Bit字段类型默认值(二进制)描述15RSTR/W0设置成1 复位14NCR/W0无功能 保留13BRNGR/W1总线电压量程范围11 12PGR/W。
博客
ESP32通过OTA无线局域网远程升级下载程序
03-25 1358
ESP32 的 OTA 升级功能允许通过无线网络Wi-Fi远程更新设备固件程序，无需USB/UART物理连接。比如ESP32设备在机壳内部不好拆卸，人离设备比较远，不好接线的环境可用到OTA方式给ESP32设备下载程序。
博客
关于BQ25570太阳能量收集器的工作流程及实测
03-21 1148
BQ25570可以有效地提取光电（太阳能）或热电发电机(TEG)等各种高输出阻抗直流源产生的微瓦(µW)至毫瓦(mW)级的电能。集成了高效率、微功耗的降压转换器，可为系统（例如有严格功率和操作要求的无线传感器网络(WSN)）提供第二个电源轨。本篇文章将快速测试和验证BQ25570模块的功能
博客
STM32驱动DS1302时钟模块（串口和OLED显示）
03-20 1239
DS1302是涓流充电时钟芯片内含有一个实时时钟/日历和31字节静态RAM，通过简单的串行接口与单片机进行通信 实时时钟/日历电路提供秒、分、时、日、日期、月和年的信息每月的天数和闰年的天数可自动调整，它广泛应用于电话、传真、便携式仪器以及电池供电的仪器仪表等产品领域。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
