模块简介

BQ25570器件经过专门设计，可以有效地提取光电（太阳能）或热电发电机(TEG)等各种高输出阻抗直流源产生的微瓦(µW)至毫瓦(mW)级的电能，而不会导致这些输入源发生故障。电池管理特性确保可充电电池不会因为所提取的能量而过充，不会出现电压升高或损耗超出系统负载安全限制范围的情况。除高效升压充电器外，bq25570还集成了高效率、微功耗的降压转换器，可为系统（例如有严格功率和操作要求的无线传感器网络(WSN)）提供第二个电源轨。
在这里插入图片描述

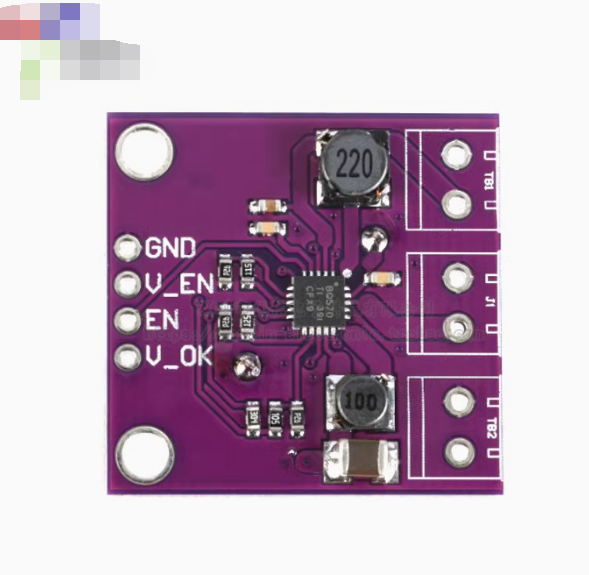

模块包含了左边四个控制引脚，间距2.54mm的排针接口，以及右侧间距3.5mm的接线端子，可以购买KF350-2P的端子接上测试。背面已经为我们接好了5.5V 0.22F的H型法拉电容。

BQ25570部分引脚说明

本篇文章主要偏向于快速测试和验证模块的功能，所以这里就只说明和电压配置相关的引脚和说明。

在这里插入图片描述

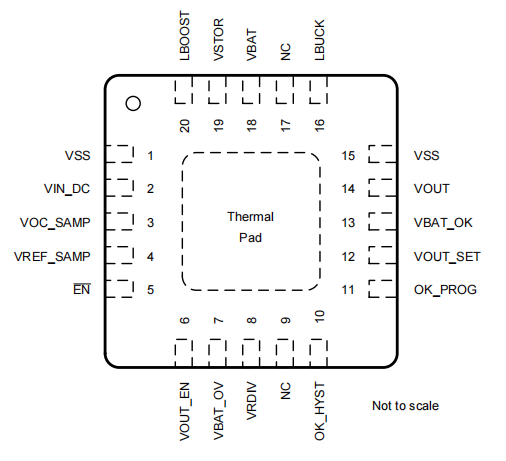

上图为芯片的引脚图。这里需要关注的引脚有:
EN（Pin 5）：芯片使能引脚（低电平使能，一般短接到GND）。
VOUT_EN（Pin 6）：BUCK降压功能使能引脚（这里板子设置的是输出2.6V电压，所以在这里这个引脚等同于输出控制引脚，如果自行更改输出电压比电池电压高，则这个引脚就不等同于输出控制引脚），连接到VSTOR（Pin 19）/高电平使能。
VBAT_OK（Pin 13）：储能元件电压良好状态指示(电池电压指示灯)，当储能元件电压达到设置阈值时，输出高电平。

VBAT_OV（Pin 7）：用于设置储能器件VBAT（Pin 18）充电过压阈值（设置电池的过充电压）。
OK_HYST（Pin 10）：用于设置储能元件良好输出状态引脚VBAT_OK（Pin 13）引脚滞回阈值。
OK_PROG（Pin 11）：用于设置储能元件良好输出状态引脚VBAT_OK（Pin 13）引脚阈值。
VOUT_SET（Pin 12）：用于设置输出引脚VOUT（Pin 14）输出电压（设置输出电压）。

VOUT（Pin 14）：电压输出引脚。
VBAT（Pin 18）：储能元件连接引脚。

这里顺带说下模块的右侧三个引脚的电压说明：
INPUT：输入电压 0.1-5.1V。
BAT：可以自己外接电池，板载已经接了5.5V 0.22F法拉电容，这里主要接线出来测量电压值。
OUTPUT：输出电压，模块板载已经设置电压输出为2.6V。
** 注意：**这里关乎到一个冷启动和热启动输入电压的说明，主升压充电器由升压输出供电VSTOR。一旦VSTOR电压高于VSTOR CHGEN (典型1.8V) ,例如，在将部分放电的电池连接到VBAT后，增压充电器可以有效地从低电压输出采集器(如teg) 或单电池或双电池太阳能电池板输出电压降至VIN(DC) (最低100mV)。当从VSTOR- VBAT < 100mv启动时，冷启动电路至少需要VIN(CS), 典型值为600mv,才能对VSTOR充电至1.8V。

配置电阻相关说明

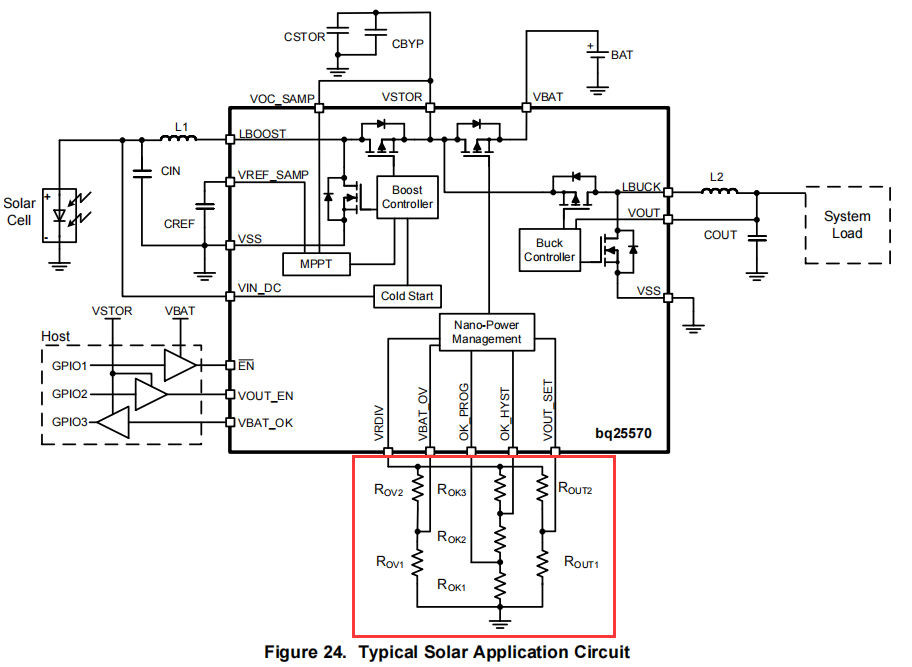

芯片提供了可编程的电阻输出配置，可以自行设置过压保护电压，电池的指示电压以及输出的电压值。在这里插入图片描述

BAT欠压过压保护配置

欠压保护这个是芯片内部固定值为1.95V。
过压保护电压由Rov和Rov2共同决定，范围是2.2-5.5V。VBIAS典型值为1.21V。
过压保护计算公式：
在这里插入图片描述

VBAT_OK输出电压配置

在这里插入图片描述

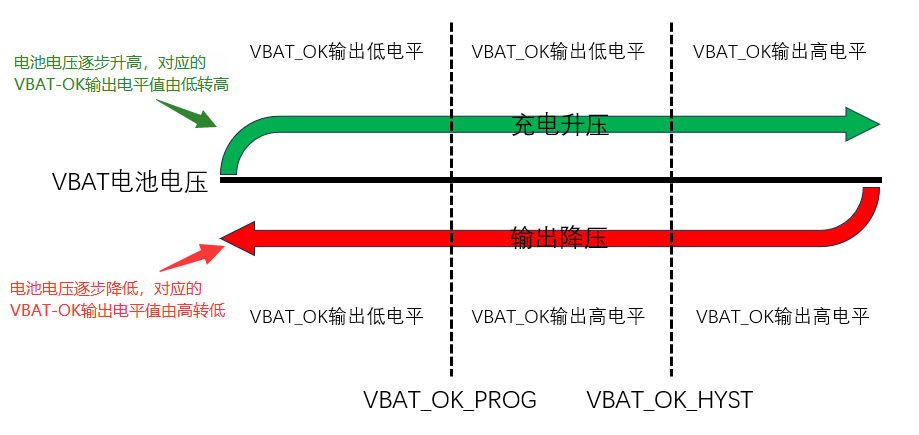

VBAT_OK的输出逻辑如上图所示，其实就是说明了电池的电压和VBAT_OK引脚的输出电压关系。电池（这里指代板载的法拉电容，下同）充电，电压对应上升，超过设定的VBAT_OK_HYST的电压值，VBAT_OK引脚就输出高电平。反之，放电过程中，电池电压下降至设定的VBAT_OK_PROG的电压值，VBAT_OK引脚就输出低电平。
电池降压阈值VBAT_OK_PROG和电池升压阈VBAT_OK_HYST通过电阻Rok1、Rok2和Rok3来设置，计算公式如下：
在这里插入图片描述

VOUT输出电压配置

Vout输出电压通过电阻Rout1和Rout2的阻值来设置，可设置范围在1.3V至(VSTOR-0.2)V。计算公式如下，其中VBIAS典型值为1.21V。
在这里插入图片描述

模块板上电阻的相关配置

在这里插入图片描述

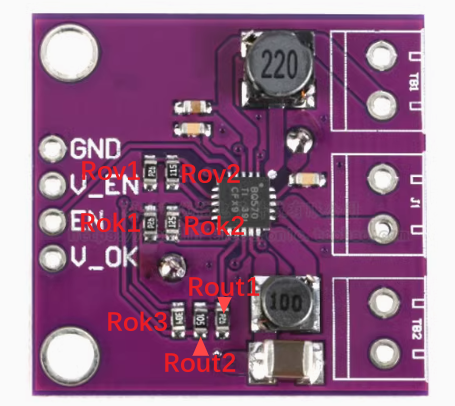

如上图所示是板上所有配置电阻的位置，
默认电阻是：
Rov1: 丝印92D，阻值887K Ω
Rov2: 丝印115，阻值1.1M Ω
Rok1: 丝印92D，阻值887K Ω
Rok2: 丝印125，阻值1.2M Ω
Rok3: 丝印304，阻值300K Ω
Rout1: 丝印92D，阻值887K Ω
Rout2: 丝印105，阻值1M Ω
结合阻值和上面的公式，可以得出具体电压值分别为：
VBAT_OV ≈ 4.07V
VBAT_OK_PROG ≈ 2.85V
VBAT_OK_HYST ≈ 3.26V
VOUT ≈ 2.6V

测试接线图及现象

在这里插入图片描述

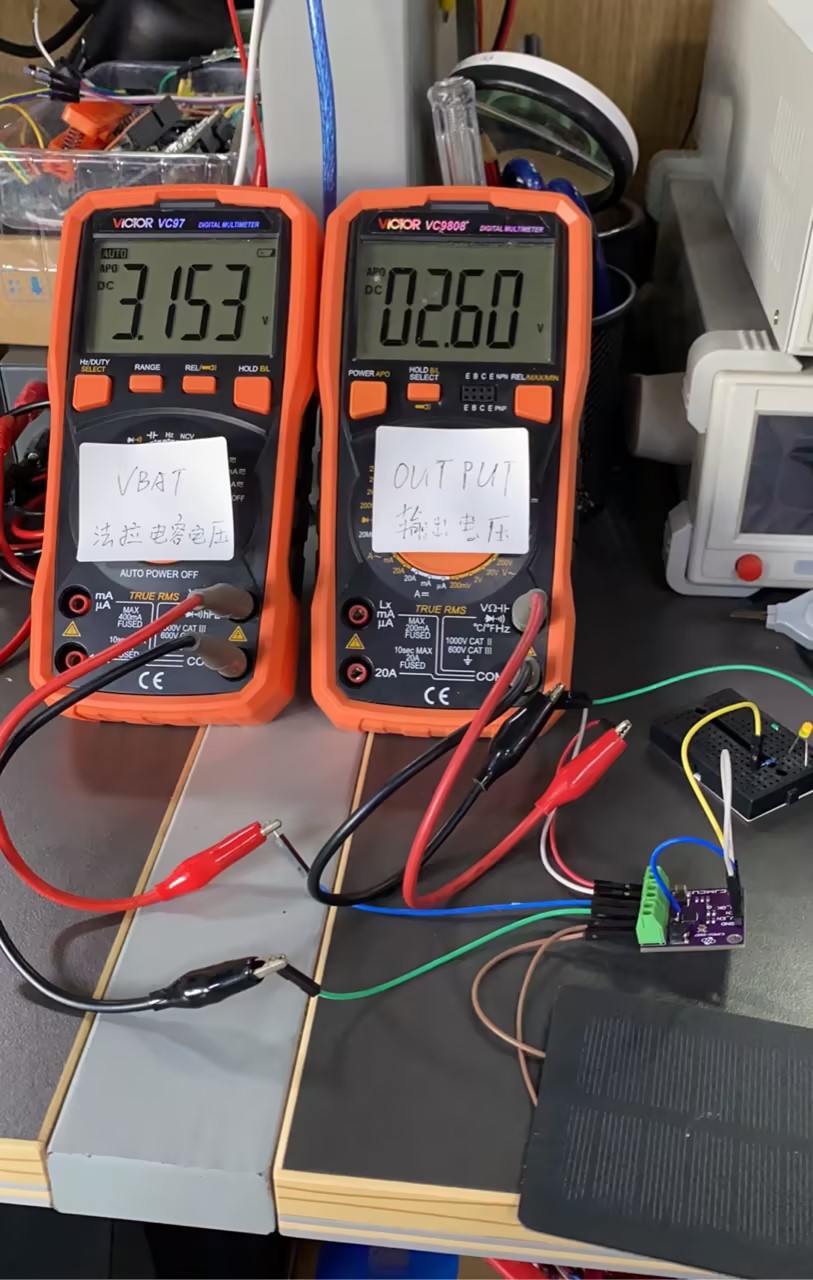

上图是实际测试的接线图。
INPUT输入端：接了一个太阳能板，这里用台灯来模拟太阳光给板子作为一个能量的输入。
BAT电池端：引出出来测试电压值，接万用表。
OUTPUT输出端：引线出来测试电压值，接万用表。

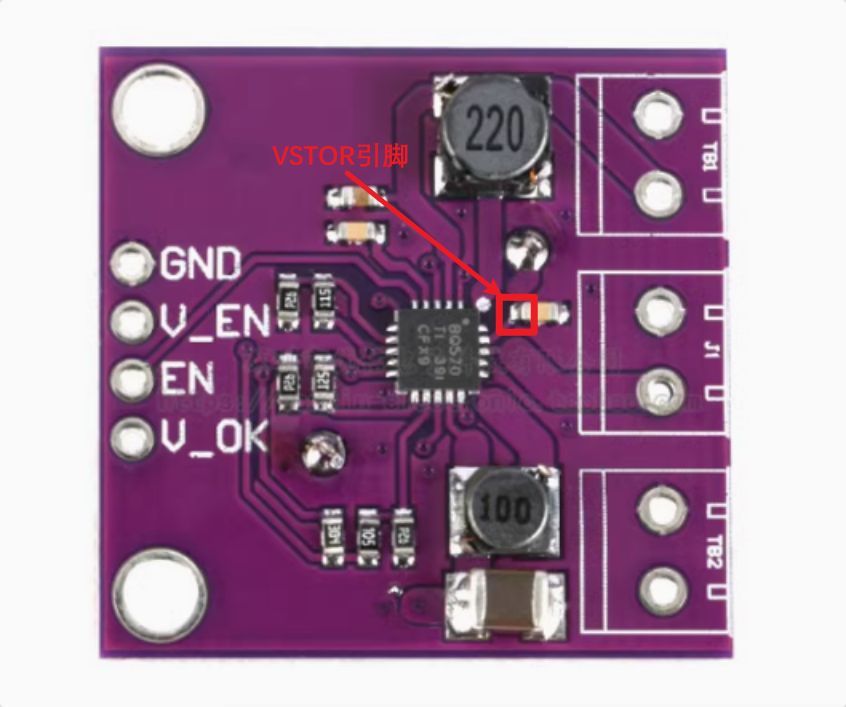

EN短接GND使能，V_EN通过焊线连接到VSTOR引脚使能。
V_OK/VBAT_OK：通过1K电阻限流接到一个小灯上看输出电压变化。
在这里插入图片描述
理论现象：
充电：太阳能板受到光照输入给法拉电容充电，充电直到VBAT_OV停止充电。
放电：V_EN接VSTOR进行使能（VSTOR电压近似等于VBAT电压）打开输出，输出设定的VOUT电压值。
电池电压状态指示灯（VBAT_OK）：参考第“VBAT_OK输出电压配置”这一节去看输出电压的状态。
实测现象：
由于阻容误差导致，实测和理论值可能有些差别，以下是模块的实测值可供参考：

测试本模块时，实测板载法拉电容是充到4.2V截至充电。
输出电压是2.6V左右，在电池电压降低时对应的输出电流会减小直至降至1.9V左右关断输出（这里注意是和自己带的负载有关的，这个数值仅供参考无法适应所有测试环境的）
还有一个是VBAT_OK的测试现象：充电升压时，电池电压达到3.2V（VBAT_OK_PROG）左右VBAT_OK引脚由低电平转向高电平，输出指示灯点亮。
降压输出时，电池电压降到2.9V（VBAT_OK_HYST）左右，VBAT_OK引脚由高电平转向低电平，输出指示灯熄灭。
