前言

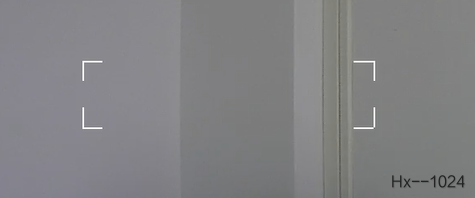

海思的OSD功能除了之前提到的第三方库，自己的VGS也可以做到一些简单的诸如画线之类的操作，这里介绍下假如类似识别时需要画矩形框的时候可以的一种做法
海思VGS简介
海思的VGS 是视频图形子系统，全称为 Video Graphics Sub-System。支持对一幅输入图像进行处理，如进行缩放、像素格式转换、视频存储格式转换、压缩/解压、打 COVER、打 OSD、画线、旋转、动态范围转换等处理。
海思VGS基本概念
HANDLE
任务句柄，标识一个 job。
job
VGS 管理 task 的结构，一个 job 里可以包含多个 task，VGS 保证 task 按照添加到job 的顺序执行，并且保证一个 job 里的所有 task 一次性提交硬件执行。用户可以在加载 VGS ko 时设置模块参数（max_vgs_job）来设置 VGS 支持的最大 job 数。
job 数取值范围为[20, 400]，Linux 默认为 128, Huawei LiteOS 默认值为 64。
task
对一幅图像完成具体的一个或多个操作，比如打 OSD、缩放或像素格式转换等。
用户可以在加载 VGS ko 时设置模块参数（max_vgs_task）来设置 VGS 支持的最大 task 数。task 数取值范围为[20, 800]，Linux 默认为 200, Huawei LiteOS 默认值为 100。
node
VGS 硬件的最小执行单位，一个 task 对应一个或多个 node。node 中包含硬件工作需要的信息，比如源图像地址，目标图像地址，操作类型等，并按照硬件要求的形式组织。用户可以在加载 VGS ko 时设置模块参数（max_vgs_node）来设置VGS 支持的最大 node 数。node 数取值范围为[20, 800]，Linux 默认为 200, Huawei LiteOS 默认值为 100。
bVgsHdrSupport
HDR 模块参数，取值范围[0, 1]，0 为关闭（默认关闭 HDR），HDR 关闭时 VGS只支持 SDR8 和 SDR10。用户可以在加载 VGS ko 时设置模块参数（bVgsHdrSupport）来设置 VGS 是否支持 HDR。此模块参数仅用于Hi3559AV100。
vgs_en[VGS_IP_NUM]
VGS 硬件开关，用户可以在加载 VGS ko 时设置模块参数（vgs_en）来设置 VGSIP 开启或关闭。默认所有 IP 都开启。当 VGS_IP_NUM 为 2 时，只支持开启或关闭 VGS1，插 ko 后 VGS0 始终打开；当 VGS_IP_NUM 为 1 时，该参数无效，插ko 后 VGS0 始终打开。
bVgsExitInSys
VGS 模块参数，用于指定用户在调用 HI_MPI_SYS_Exit 接口时是否退出 VGS，取值范围[HI_FALSE, HI_TRUE]。用户可以在加载 VGS ko 时设置模块参数（bVgsExitInSys）来指定在 HI_MPI_SYS_Exit 时是否退出 VGS，bVgsExitInSys=0表示不退出，bVgsExitInSys=1 表示退出（默认值是 1）。
注意：
如果不退出 VGS，VGS 分配的内存是没有释放的（包括 MMZ 内存），若需要释放 VGS 内存，需要卸载 ko。此模块参数仅用于 Hi3516EV200。
功能描述
VGS 的功能主要有缩放、打 OSD、打 COVER、画线、像素格式转换、视频存储格式转换、压缩/解压、旋转、低功耗策略、动态范围转换。
缩放

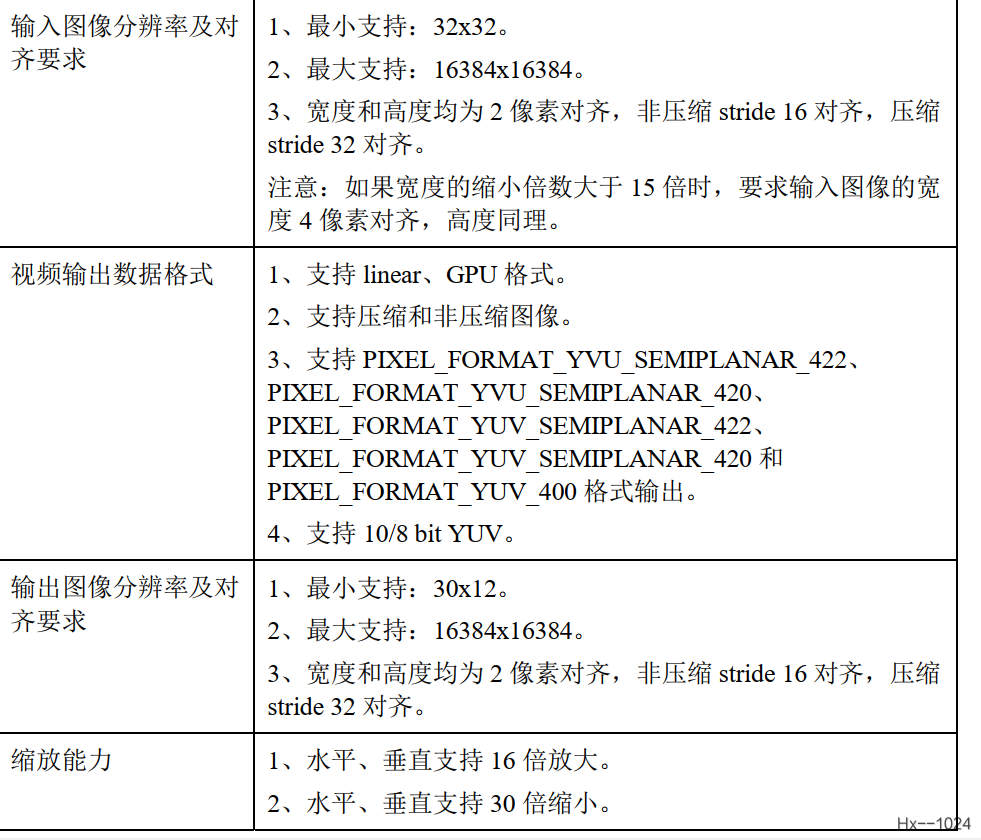

VGS 支持对一幅图像进行缩放，最大支持图像宽高均放大 16 倍，最大支持图像宽高均缩小 30 倍。支持单分量（Y）缩放。
打 OSD
VGS 支持在一幅图像上叠加一张位图，可设置位图是否反色，支持批量打 OSD。
注意：VGS 每个 task 只支持打一个 OSD；需要打多个 OSD 时，需要通过提交多个 task 来实现，每个 task 使用上一个 task 打完 OSD 的图像作为当前 task 的源图像进行打 OSD 处理（批量打 OSD）。VGS 打 OSD 操作只支持非压缩图像输入，非压缩图像输出，或者是压缩图像输入，压缩图像输出。VGS 离线打 OSD 操作时，输入输出图像使用的是同一块内存。Hi3516EV200 不支持反色。
打 COVER
VGS 支持对一幅图像进行遮挡操作，遮挡区域形状可以是矩形或者任意四边形，遮挡区域颜色为纯色，支持批量打 COVER。
注意：VGS 每个 task 只支持打一个 COVER；需要打多个 COVER 时，需要通过提交多个 task 来实现，每个 task 使用上一个 task 打完 COVER 的图像作为当前task 的源图像进行打 COVER 处理（批量打 COVER）。VGS 打 COVER 操作只支持非压缩图像输入，非压缩图像输出，或者是压缩图像输入，压缩图像输出。
VGS 离线打 COVER 操作时，输入输出图像使用的是同一块内存。
画线
VGS 支持对一幅图像进行画线操作。画线通过打 COVER 实现，支持批量画线。注意：使用画线功能时，
画线操作时，如果起始坐标和结束坐标的 X 坐标相同，则起始坐标和结束坐标的Y 坐标不变，X 坐标分别向右增加线的宽度。
画线操作时，如果起始坐标和结束坐标的 X 坐标不相同，则 X 坐标不变，起始坐标与结束坐标的 Y 坐标分别向下方延伸线的宽度（即 X 坐标不变，Y 坐标向下增加线宽）。
像素格式转换

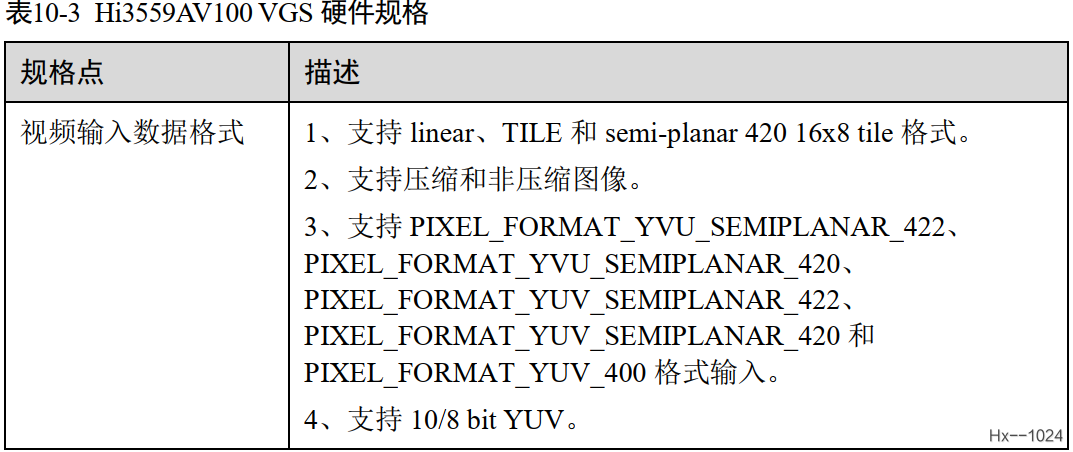

VGS 支持的输入输出像素格式包括 semi-planar 420、semi-planar 422 和单分量（Y）。支持 semi-planar 420 与 semi-planar 422 之间的格式转换，支持 semi-planar420、semi-planar 422 到单分量（Y）格式的转换，Hi3516EV200 支持 semi-planar420/semi-planar 422 转为 packed 422 格式，具体格式见表 10-2 至表 10-8。做像素格式转换时，支持 UV 先后顺序可调整。
视频存储格式转换
− Hi3559AV100 VGS 支持 linear、TILE 和 semi-planar 420 16x8 tile 格式转为 GPU格式。
− Hi3559AV100 支持 TILE 和 semi-planar 420 16x8 tile 格式转为 linear 格式。
− Hi3559AV100 VGS 支持 linear 格式下 semi-planar 422、semi-planar 420 和单分量（Y）格式的压缩/解压。
− Hi3559AV100 支持 TILE 格式下 semi-planar 420 格式的解压缩。
− Hi3559AV100 支持 16x8 tile 格式下 semi-planar 420 格式的解压缩。
旋转
VGS 支持 0、90、180 和 270 度的旋转。
低功耗策略
VGS 模块使用低功耗策略，在 VGS 没有工作时 VGS 时钟是关闭的，这时候手动读写 VGS 模块的寄存器可能会有读写错误或者卡死的现象。
动态范围转换
VGS 支持视频的动态范围转换，具体为：
− Hi3559AV100 支持 HLG/HDR10 转 SDR10/SDR8。
VGS 支持 OSD 的动态范围转换，具体为：
− Hi3559AV100 支持 SDR 转 HDR10/HLG。
注意：
叠加 OSD 时，用于叠加的图像为标准动态范围图像。仅 Hi3559AV100ES、Hi3559AV100 支持动态范围转换。HDR 转换时需要设置 bVgsHdrSupport=1。仅缩放接口支持 YUV 的动态范围转换。
API 参考
该功能模块为用户提供以下 MPI：
HI_MPI_VGS_BeginJob：启动一个 job。
HI_MPI_VGS_AddScaleTask：往一个已经启动的 job 添加缩放 task。
HI_MPI_VGS_AddDrawLineTask：往一个已经启动的 job 添加画线 task。
HI_MPI_VGS_AddDrawLineTaskArray：往一个已经启动的 job 中添加批量划线task。
HI_MPI_VGS_AddCoverTask：往一个已经启动的 job 添加打 COVER task。
HI_MPI_VGS_AddCoverTaskArray：往一个已经启动的 job 中添加打批量 COVERtask。
HI_MPI_VGS_AddOsdTask：往一个已经启动的 job 添加打 OSD task。
HI_MPI_VGS_AddOsdTaskArray：往一个已经启动的 job 添加打批量 OSD task。
HI_MPI_VGS_AddRotationTask：往一个已经启动的 job 里添加旋转任务。
HI_MPI_VGS_AddLumaTaskArray：往一个已经启动的 job 里添加获取亮度和任务。
HI_MPI_VGS_EndJob：提交一个 job。
HI_MPI_VGS_CancelJob：取消一个 job。
示例代码
vgs.cpp
#include "vgs.h"
#define SAMPLE_VGS_ARRAYNUM 4
static VGS_HANDLE g_hHandle[2]={0,1};
HI_S32 g_DefaultWGPos_visible[2]={0,0};
// static track_See_Info g_seetrk;
// static VGS_ADD_OSD_S g_stVgsAddOsd[SAMPLE_VGS_ARRAYNUM];
/*
*描述 ：封装海思VGS画线函数 结果为矩形框
*参数 ：VIDEO_FRAME_INFO_S *pvfrm 输入 getchnframe获得的图像
* trackResult* pvgsres 输入 从算法库获得的xyhw信息，如果移植可以单独设置位置信息
* HI_U8 grp 输入 用于判断是哪路输入（默认第一路vi对应grp0，以此类推）
* HI_U32 lcolor 输入 画线颜色
*返回值：无
*注意 ：无
*/
void PLATFORM_VGS_RectLine(VIDEO_FRAME_INFO_S *pvfrm, trackResult* pvgsres, HI_U8 grp, HI_U32 lcolor)
{
HI_S32 s32Ret=-1;
VGS_TASK_ATTR_S stVgsTaskAttr;
VGS_DRAW_LINE_S stVgsLine[12]={0};
HI_U8 VgslineNum=0;
track_See_Info g_seetrk;
g_seetrk.trk_x=(int)pvgsres->_x;
g_seetrk.trk_y=(int)pvgsres->_y;
g_seetrk.trk_w=(int)pvgsres->_w;
g_seetrk.trk_h=(int)pvgsres->_h;
// if((g_seetrk.trk_x<0) || (g_seetrk.trk_y<0) || (g_seetrk.trk_w<2) ||(g_seetrk.trk_h<2))
// {
// return ;
// }
//step 0 before vgs job,variables initialization
if(pvfrm==HI_NULL)
{
return;
}
memcpy(&stVgsTaskAttr.stImgOut, pvfrm, sizeof(VIDEO_FRAME_INFO_S));
memcpy(&stVgsTaskAttr.stImgIn, pvfrm, sizeof(VIDEO_FRAME_INFO_S));
//ARGB1555
// for(int ii=0;ii<SAMPLE_VGS_ARRAYNUM;ii++)
// {
// g_stVgsAddOsd[ii].stRect.s32X = 8;
// g_stVgsAddOsd[ii].stRect.s32Y = 96+ii*128;
// g_stVgsAddOsd[ii].stRect.u32Width = 180;
// g_stVgsAddOsd[ii].stRect.u32Height = 144;
// // g_stVgsAddOsd[ii].u32BgColor = 0xFFFFFF;
// // g_stVgsAddOsd[ii].enPixelFmt = PIXEL_FORMAT_ARGB_8888;
// g_stVgsAddOsd[ii].u32BgColor = 0x7FFF;
// g_stVgsAddOsd[ii].enPixelFmt = PIXEL_FORMAT_ARGB_1555;
// g_stVgsAddOsd[ii].u64PhyAddr = 0;
// g_stVgsAddOsd[ii].u32Stride = 0;
// g_stVgsAddOsd[ii].u32BgAlpha = 0x0;
// g_stVgsAddOsd[ii].u32FgAlpha = 0xff;
// //notice this is very important!
// g_stVgsAddOsd[ii].bOsdRevert = HI_FALSE;//HI_TRUE
// g_stVgsAddOsd[ii].stOsdRevert.stSrcRect = g_stVgsAddOsd[ii].stRect;
// g_stVgsAddOsd[ii].stOsdRevert.enColorRevertMode = VGS_COLOR_REVERT_RGB;
// }
if(grp==0)
{
//可见光
if(!((g_seetrk.trk_w==0) || (g_seetrk.trk_h==0)))
{
stVgsLine[0].stStartPoint.s32X=g_seetrk.trk_x/2*2;
stVgsLine[0].stStartPoint.s32Y=g_seetrk.trk_y/2*2;
stVgsLine[0].stEndPoint.s32X=stVgsLine[0].stStartPoint.s32X;
stVgsLine[0].stEndPoint.s32Y=(g_seetrk.trk_y+24)/2*2;
stVgsLine[0].u32Thick=2;
stVgsLine[0].u32Color=lcolor;
stVgsLine[1].stStartPoint.s32X=g_seetrk.trk_x/2*2;
stVgsLine[1].stStartPoint.s32Y=g_seetrk.trk_y/2*2;
stVgsLine[1].stEndPoint.s32X=(g_seetrk.trk_x+24)/2*2;
stVgsLine[1].stEndPoint.s32Y=stVgsLine[1].stStartPoint.s32Y;
stVgsLine[1].u32Thick=2;
stVgsLine[1].u32Color=lcolor;
stVgsLine[2].stStartPoint.s32X=g_seetrk.trk_x/2*2;
stVgsLine[2].stStartPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h)/2*2;
stVgsLine[2].stEndPoint.s32X=stVgsLine[2].stStartPoint.s32X;
stVgsLine[2].stEndPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h-24)/2*2;
stVgsLine[2].u32Thick=2;
stVgsLine[2].u32Color=lcolor;
stVgsLine[3].stStartPoint.s32X=g_seetrk.trk_x/2*2;
stVgsLine[3].stStartPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h)/2*2;
stVgsLine[3].stEndPoint.s32X=(g_seetrk.trk_x+24)/2*2;
stVgsLine[3].stEndPoint.s32Y=stVgsLine[3].stStartPoint.s32Y;
stVgsLine[3].u32Thick=2;
stVgsLine[3].u32Color=lcolor;
stVgsLine[4].stStartPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w)/2*2;
stVgsLine[4].stStartPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h)/2*2;
stVgsLine[4].stEndPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w-24)/2*2;
stVgsLine[4].stEndPoint.s32Y=stVgsLine[4].stStartPoint.s32Y;
stVgsLine[4].u32Thick=2;
stVgsLine[4].u32Color=lcolor;
stVgsLine[5].stStartPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w)/2*2;
stVgsLine[5].stStartPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h)/2*2;
stVgsLine[5].stEndPoint.s32X=stVgsLine[5].stStartPoint.s32X;
stVgsLine[5].stEndPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h-24)/2*2;
stVgsLine[5].u32Thick=2;
stVgsLine[5].u32Color=lcolor;
stVgsLine[6].stStartPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w)/2*2;
stVgsLine[6].stStartPoint.s32Y=g_seetrk.trk_y/2*2;
stVgsLine[6].stEndPoint.s32X=stVgsLine[6].stStartPoint.s32X;
stVgsLine[6].stEndPoint.s32Y=(g_seetrk.trk_y+24)/2*2;
stVgsLine[6].u32Thick=2;
stVgsLine[6].u32Color=lcolor;
stVgsLine[7].stStartPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w)/2*2;
stVgsLine[7].stStartPoint.s32Y=g_seetrk.trk_y/2*2;
stVgsLine[7].stEndPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w-24)/2*2;
stVgsLine[7].stEndPoint.s32Y=stVgsLine[7].stStartPoint.s32Y;
stVgsLine[7].u32Thick=2;
stVgsLine[7].u32Color=lcolor;
VgslineNum+=8;
}
// stVgsLine[8].stStartPoint.s32X=(960+g_DefaultWGPos_visible[0])/2*2;
// stVgsLine[8].stStartPoint.s32Y=(540-18-g_DefaultWGPos_visible[1])/2*2;
// stVgsLine[8].stEndPoint.s32X=(960+g_DefaultWGPos_visible[0])/2*2;
// stVgsLine[8].stEndPoint.s32Y=(540+18-g_DefaultWGPos_visible[1])/2*2;
// stVgsLine[8].u32Thick=2;
// stVgsLine[8].u32Color=lcolor;
// stVgsLine[9].stStartPoint.s32X=(960-32+g_DefaultWGPos_visible[0])/2*2;
// stVgsLine[9].stStartPoint.s32Y=(540-g_DefaultWGPos_visible[1])/2*2;
// stVgsLine[9].stEndPoint.s32X=(960+32+g_DefaultWGPos_visible[0])/2*2;
// stVgsLine[9].stEndPoint.s32Y=(540-g_DefaultWGPos_visible[1])/2*2;
// stVgsLine[9].u32Thick=2;
// stVgsLine[9].u32Color=lcolor;
// VgslineNum+=2;
}
else if(grp==1)
{
//红外
if(!((g_seetrk.trk_w==0) || (g_seetrk.trk_h==0)))
{
stVgsLine[0].stStartPoint.s32X=g_seetrk.trk_x/2*2;
stVgsLine[0].stStartPoint.s32Y=g_seetrk.trk_y/2*2;
stVgsLine[0].stEndPoint.s32X=stVgsLine[0].stStartPoint.s32X;
stVgsLine[0].stEndPoint.s32Y=(g_seetrk.trk_y+12)/2*2;
stVgsLine[0].u32Thick=2;
stVgsLine[0].u32Color=lcolor;
stVgsLine[1].stStartPoint.s32X=g_seetrk.trk_x/2*2;
stVgsLine[1].stStartPoint.s32Y=g_seetrk.trk_y/2*2;
stVgsLine[1].stEndPoint.s32X=(g_seetrk.trk_x+12)/2*2;
stVgsLine[1].stEndPoint.s32Y=stVgsLine[1].stStartPoint.s32Y;
stVgsLine[1].u32Thick=2;
stVgsLine[1].u32Color=lcolor;
stVgsLine[2].stStartPoint.s32X=g_seetrk.trk_x/2*2;
stVgsLine[2].stStartPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h)/2*2;
stVgsLine[2].stEndPoint.s32X=stVgsLine[2].stStartPoint.s32X;
stVgsLine[2].stEndPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h-12)/2*2;
stVgsLine[2].u32Thick=2;
stVgsLine[2].u32Color=lcolor;
stVgsLine[3].stStartPoint.s32X=g_seetrk.trk_x/2*2;
stVgsLine[3].stStartPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h)/2*2;
stVgsLine[3].stEndPoint.s32X=(g_seetrk.trk_x+12)/2*2;
stVgsLine[3].stEndPoint.s32Y=stVgsLine[3].stStartPoint.s32Y;
stVgsLine[3].u32Thick=2;
stVgsLine[3].u32Color=lcolor;
stVgsLine[4].stStartPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w)/2*2;
stVgsLine[4].stStartPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h)/2*2;
stVgsLine[4].stEndPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w-12)/2*2;
stVgsLine[4].stEndPoint.s32Y=stVgsLine[4].stStartPoint.s32Y;
stVgsLine[4].u32Thick=2;
stVgsLine[4].u32Color=lcolor;
stVgsLine[5].stStartPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w)/2*2;
stVgsLine[5].stStartPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h)/2*2;
stVgsLine[5].stEndPoint.s32X=stVgsLine[5].stStartPoint.s32X;
stVgsLine[5].stEndPoint.s32Y=(g_seetrk.trk_y+g_seetrk.trk_h-12)/2*2;
stVgsLine[5].u32Thick=2;
stVgsLine[5].u32Color=lcolor;
stVgsLine[6].stStartPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w)/2*2;
stVgsLine[6].stStartPoint.s32Y=g_seetrk.trk_y/2*2;
stVgsLine[6].stEndPoint.s32X=stVgsLine[6].stStartPoint.s32X;
stVgsLine[6].stEndPoint.s32Y=(g_seetrk.trk_y+12)/2*2;
stVgsLine[6].u32Thick=2;
stVgsLine[6].u32Color=lcolor;
stVgsLine[7].stStartPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w)/2*2;
stVgsLine[7].stStartPoint.s32Y=g_seetrk.trk_y/2*2;
stVgsLine[7].stEndPoint.s32X=(g_seetrk.trk_x+g_seetrk.trk_w-12)/2*2;
stVgsLine[7].stEndPoint.s32Y=stVgsLine[7].stStartPoint.s32Y;
stVgsLine[7].u32Thick=2;
stVgsLine[7].u32Color=lcolor;
VgslineNum+=8;
}
// stVgsLine[8].stStartPoint.s32X=(360+g_DefaultWGPos_infrared[0])/2*2;
// stVgsLine[8].stStartPoint.s32Y=(288-10-g_DefaultWGPos_infrared[1])/2*2;
// stVgsLine[8].stEndPoint.s32X=(360+g_DefaultWGPos_infrared[0])/2*2;
// stVgsLine[8].stEndPoint.s32Y=(288+10-g_DefaultWGPos_infrared[1])/2*2;
// stVgsLine[8].u32Thick=2;
// stVgsLine[8].u32Color=lcolor;
// stVgsLine[9].stStartPoint.s32X=(360-12+g_DefaultWGPos_infrared[0])/2*2;
// stVgsLine[9].stStartPoint.s32Y=(288-g_DefaultWGPos_infrared[1])/2*2;
// stVgsLine[9].stEndPoint.s32X=(360+12+g_DefaultWGPos_infrared[0])/2*2;
// stVgsLine[9].stEndPoint.s32Y=(288-g_DefaultWGPos_infrared[1])/2*2;
// stVgsLine[9].u32Thick=2;
// stVgsLine[9].u32Color=lcolor;
// VgslineNum+=2;
}
else
{
VgslineNum=0;
}
/************************************************
step3: Create VGS job
*************************************************/
s32Ret = HI_MPI_VGS_BeginJob(&g_hHandle[0]);
if (s32Ret != HI_SUCCESS)
{
SAMPLE_PRT("HI_MPI_VGS_BeginJob failed, s32Ret:0x%x", s32Ret);
}
/************************************************
step4: Add VGS task
*************************************************/
s32Ret = HI_MPI_VGS_AddDrawLineTaskArray(g_hHandle[0], &stVgsTaskAttr, stVgsLine,VgslineNum);
if (s32Ret != HI_SUCCESS)
{
HI_MPI_VGS_CancelJob(g_hHandle[0]);
SAMPLE_PRT("HI_MPI_VGS_AddDrawLineTaskArray failed, s32Ret:0x%x\n", s32Ret);
}
/************************************************
step5: Start VGS work
*************************************************/
s32Ret = HI_MPI_VGS_EndJob(g_hHandle[0]);
if (s32Ret != HI_SUCCESS)
{
HI_MPI_VGS_CancelJob(g_hHandle[0]);
SAMPLE_PRT("HI_MPI_VGS_EndJob failed, s32Ret:0x%x\n", s32Ret);
}
#if 0
//创建第二个job，不要删掉，用于以后参考
//************************************************************************/
s32Ret = HI_MPI_VGS_BeginJob(&g_hHandle[1]);
if (s32Ret != HI_SUCCESS)
{
SAMPLE_PRT("HI_MPI_VGS_BeginJob failed, s32Ret:0x%x", s32Ret);
}
s32Ret = HI_MPI_VGS_AddDrawLineTaskArray(g_hHandle[1], &stVgsTaskAttr, &stVgsLine[4],2);
if (s32Ret != HI_SUCCESS)
{
HI_MPI_VGS_CancelJob(g_hHandle[1]);
SAMPLE_PRT("HI_MPI_VGS_AddDrawLineTask failed, s32Ret:0x%x", s32Ret);
}
/************************************************
step5: end VGS work
*************************************************/
s32Ret = HI_MPI_VGS_EndJob(g_hHandle[1]);
if (s32Ret != HI_SUCCESS)
{
HI_MPI_VGS_CancelJob(g_hHandle[1]);
SAMPLE_PRT("HI_MPI_VGS_EndJob failed, s32Ret:0x%x", s32Ret);
}
#endif
}
vgs.h
/******************************************************************************
Copyright (C), 2022, Sunwise Space. Co., Ltd.
******************************************************************************
File Name : yvu.h
Version :
Author : xin.han
Created : 2022.10.27
Description :
******************************************************************************/
#ifndef __VGS_H__
#define __VGS_H__
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <pthread.h>
#include <signal.h>
#include <pthread.h>
#include <fcntl.h>
#include <time.h>
#include <stdint.h>
#include <sys/prctl.h>
#include "sample_comm.h"
#include "hi_comm_vgs.h"
#include "hi_comm_video.h"
#include "hi_ive.h"
#include "mpi_ive.h"
#include "hi_common.h"//IVE库
#include "comm.h"
#include "GZQtracker.h"
/* VGS临时位置信息 */
typedef struct stVgs_See
{
int trk_x;
int trk_y;
int trk_w;
int trk_h;
}track_See_Info;
/*
*描述 ：封装海思VGS画线函数 结果为矩形框
*参数 ：VIDEO_FRAME_INFO_S *pvfrm 输入 getchnframe获得的图像
* trackResult* pvgsres 输入 从算法库获得的xyhw信息，如果移植可以单独设置位置信息
* HI_U8 grp 输入 用于判断是哪路输入（默认第一路vi对应grp0，以此类推）
* HI_U32 lcolor 输入 画线颜色
*返回值：无
*注意 ：无
*/
void PLATFORM_VGS_RectLine(VIDEO_FRAME_INFO_S *pvfrm, trackResult* pvgsres, HI_U8 grp, HI_U32 lcolor);
#endif /* End of #ifndef __VGS_H__ */
主函数内相关线程：
/******************************************************************************
Copyright (C), 2017, Hisilicon Tech. Co., Ltd.
******************************************************************************
File Name : sample_venc.c
Version : Initial Draft
Author : Hisilicon multimedia software group
Created : 2017
Description :
******************************************************************************/
// #ifdef __cplusplus
// #if __cplusplus
extern "C" {
// #endif
// #endif /* End of #ifdef __cplusplus */
#include "platform.h"
}
#include "savestream.h"
#include "vgs.h"
#include "datatype.h"
// #include "GZQdetector.h"
#include "GZQtracker.h"
#include <bits/stdc++.h>//包含了大量C++头文件不需要再一个个查找，缺点是编译会变慢
#include <queue>
using namespace std;
// sem_t sem_frm_recv;
// sem_t sem_frm_process;
// sem_t sem_frm_enc;
// VIDEO_FRAME_INFO_S stVideoFrame_process;
video_process_s stv_process_test ;
video_process_s stv_process_osd ;//全局，用于给图像处理线程传参
video_process_s stv_process_yuvdump ;
video_process_s stv_process_yuv2rgb ;
BITMAP_S stBitmap_bottom_left;//全局 用于更新位图
BITMAP_S stBitmap_top_left;//全局 用于更新位图
HI_S64 rtsp_ts;//全局 RTSP 与实时误差时间，us
HI_S32 rtsp_playchl;//全局 rtsp播放通道
HI_BOOL saveEnable,rtspEnable;//全局，用于控制是否保存视频文件
// TTF_Font *font; //全局，用于打开字体文件
// SDL_PixelFormat *osd_fmt;//全局，用于配置OSD文件格式
// BITMAP_S *pstBitmap =&stBitmap;
extern HI_U32 luma_value;//亮度值，有ini配置文件传入
extern FILE* pFd_h264test;//保存h264文件名
extern rtsp_demo_handle demo;//端口号
extern rtsp_session_handle session[MAX_SESSION_NUM];//端口会话
extern sem_t sem_saveflg;//信号量，传递保存缓冲池
extern sem_t sem_rtspflg;//信号量，传递rtsp缓冲池
RGN_HANDLE OverlayHandle_bottom_left = 0;//区域叠加句柄（实际为层数layer）
RGN_HANDLE OverlayHandle_top_left = 1 ;//区域叠加句柄（实际为层数layer）
queue<VIDEO_FRAME_INFO_S> q_stVideoFrame_process;//std：queue队列，用于多线程同步传递消息是否需要处理
queue<VIDEO_FRAME_INFO_S> q_stVideoFrame_process_osd;//std：queue队列，用于多线程同步传递消息是否需要叠加
char FLIRName[255]="./trk/yolov5s_relu_FLIR_yuv420_inst.wk";
char UAVName[255]="./trk/yolov5s_relu_uav_yuv420sp_inst.wk";
float posf[4];//runGzqTracker入参yxhw
trackResult g_trk_result;//trackResult追踪结果
extern IVE_HANDLE hIveHandless_visible;
extern IVE_HANDLE hIveHandless_infrared;
extern IVE_CSC_CTRL_S stCscCtrl;
extern IVE_SRC_IMAGE_S ive_yuvImagess_visible;
extern IVE_DST_IMAGE_S ive_RGB888Imagess_visible;
// extern SDL_Surface *osd_bottom_left,*osd_top_left;
// extern pthread_mutex_t mutex;
// queue<VIDEO_FRAME_INFO_S> q_stVideoFrame_venc;
/*描述 ：用于获得us时间，用于计算代码运行时间
*参数 ：clockid_t _tclock_id
*返回值：us时间
*注意 ：tmp = clockGetTime(CLOCK_MONOTONIC); //单位us
timeOffset = tmp.tv_sec*1000*1000 + tmp.tv_usec;// 测试代码执行时间
* memset(&tmp,0,sizeof(tmp));
* tmp = clockGetTime(CLOCK_MONOTONIC);
* timeOffset1 = tmp.tv_sec*1000*1000 + tmp.tv_usec;//相减即是运行时间
*/
timeval clockGetTime(clockid_t _tclock_id)
{
struct timespec stTime;
//该函数的时间精确到纳秒级别
clock_gettime(_tclock_id, &stTime);
timeval stRet;
stRet.tv_sec = stTime.tv_sec;
stRet.tv_usec = stTime.tv_nsec/1000;
return stRet;
}
int tracker_func(unsigned char* img, void* ptcf, trackResult* pres,int choice,detectResult* pdt)
{
if(choice==4)
{
g_trk_result = runGzqTracker(img, NULL,pdt,4);
}
else
{
// 初始化
if((choice == 1) || (choice ==2 ) ||(choice ==3))
{
// posf[0] = (((struct TrkCmdFrm_trk*)ptcf)->yoffset-540)*(-1);
posf[0] = ((struct TrkCmdFrm_trk*)ptcf)->yoffset;
// posf[1] = ((struct TrkCmdFrm_trk*)ptcf)->xoffset+960;
posf[1] = ((struct TrkCmdFrm_trk*)ptcf)->xoffset;
posf[2] = ((struct TrkCmdFrm_trk*)ptcf)->height;
posf[3] = ((struct TrkCmdFrm_trk*)ptcf)->width;
//printf("trk init %f %f %f %f\n", posf[1],posf[0],posf[3],posf[2]);
// 初始化跟踪器
g_trk_result=runGzqTracker(img, posf,pdt,choice);
}
else
{
g_trk_result = runGzqTracker(img, NULL,pdt,0);
}
}
memcpy(pres,&g_trk_result,sizeof(trackResult));
return 0;
}
/*
*描述 ：线程里用于检查是否有图像
*参数 ：arg 为自定义结构video_process_s，VPSS_GRP和VPSS_CHN用于传参给HI_MPI_VPSS_GetChnFrame
*返回值：无
*注意 ：HI_MPI_VPSS_GetChnFrame完必须释放，否则再次获取VB会报错
VIDEO_FRAME_INFO_S里的虚拟地址不可以直接使用，必须通过物理地址HI_MPI_SYS_Mmap映射后才可以作为数据存放地址用
用完同样需要HI_MPI_SYS_Munmap解映射
*/
HI_VOID *frame_check_task(HI_VOID *arg)
{
cpu_set_t mask;//cpu核的集合
cpu_set_t get;//获取在集合中的cpu
int num = sysconf(_SC_NPROCESSORS_CONF);
printf("frame_check_task:system has %d processor(s)\n", num);
CPU_ZERO(&mask);//置空
CPU_SET(0, &mask);//设置亲和力值
if (pthread_setaffinity_np(pthread_self(), sizeof(mask), &mask) < 0)//设置线程CPU亲和力
{
fprintf(stderr, "set thread affinity failed\n");
}
if (pthread_getaffinity_np(pthread_self(), sizeof(get), &get) < 0)//获取线程CPU亲和力
{
fprintf(stderr, "get thread affinity failed\n");
}
HI_S32 s32Ret;
// VIDEO_FRAME_INFO_S* pstVideoFrame = &stVideoFrame_process;
VIDEO_FRAME_INFO_S stVideoFrame_check;
video_process_s* pstPara;
pstPara = (video_process_s*)arg;
// sleep(1);
hi_memset(&stVideoFrame_check,sizeof(VIDEO_FRAME_INFO_S),0,sizeof(VIDEO_FRAME_INFO_S));
// queue<int> q;
// for(int i = 0; i < 5; i++){
// q.push(i);
// }
// cout<<q.front()<<' '<<q.back();
while(1)
{
// sleep(1);
s32Ret = HI_MPI_VPSS_GetChnFrame(pstPara->VpssGrp, pstPara->VpssChn, &stVideoFrame_check,1000);
// SAMPLE_PRT("pstPara->VpssGrp is %dpstPara->VpssChnis %d!\n",pstPara->VpssGrp, pstPara->VpssChn);//while1打印太多
if(s32Ret != HI_SUCCESS)
{
usleep(1000);
// SAMPLE_PRT("VPSS_GetChnFrame err for %#x!\n",s32Ret);//while1打印太多
}
// printf("u32TimeRef is %d\r\n",pstVideoFrame->stVFrame.u32TimeRef);
else
{
// SAMPLE_PRT("frame_check_task:VPSS_GetChnFrame success\n");//while1打印太多
// frm_recv_flag = 1;
// sem_post(&sem_frm_recv);
q_stVideoFrame_process.push(stVideoFrame_check);
// HI_MPI_VPSS_ReleaseChnFrame(pstPara->VpssGrp, pstPara->VpssChn, &stVideoFrame_check);
// printf("check%d\n", q_stVideoFrame_process.size());
// printf("check ok\n");
}
}
return NULL;
}
/*
*描述 ：线程里用于处理图像图像
*参数 ：arg 为自定义结构video_process_s，VPSS_GRP和VPSS_CHN用于传参给HI_MPI_VPSS_GetChnFrame
*返回值：无
*注意 ：
*/
HI_VOID *frame_process_task(HI_VOID *arg)
{
HI_S32 s32Ret;
cpu_set_t mask;//cpu核的集合
cpu_set_t get;//获取在集合中的cpu
int num = sysconf(_SC_NPROCESSORS_CONF);
printf("frame_process_task:system has %d processor(s)\n", num);
CPU_ZERO(&mask);//置空
CPU_SET(3, &mask);//设置亲和力值
if (pthread_setaffinity_np(pthread_self(), sizeof(mask), &mask) < 0)//设置线程CPU亲和力
{
fprintf(stderr, "set thread affinity failed\n");
}
if (pthread_getaffinity_np(pthread_self(), sizeof(get), &get) < 0)//获取线程CPU亲和力
{
fprintf(stderr, "get thread affinity failed\n");
}
VIDEO_FRAME_INFO_S stVideoFrame_process;
video_process_s* pstPara;
pstPara = (video_process_s*)arg;
// HI_CHAR *pcModelName = UAVName;
// printf("before createGzqDetector\n");
// createGzqDetector(pcModelName);//跟踪器初始化
// printf("after createGzqDetector\n");
createGzqTracker(1920, 1080,1);//bool is color,1 = color
yuv2rgb_init();//yuv2rgb 初始化，开辟mmz内存
int choice = 3;
while(1)
{
// sleep(1);
// sem_wait(&sem_frm_recv);
if(q_stVideoFrame_process.empty() != true)
{
// printf("queue not empty\n");
stVideoFrame_process = q_stVideoFrame_process.front();
ive_yuvImagess_visible.au64PhyAddr[0] = stVideoFrame_process.stVFrame.u64PhyAddr[0];
ive_yuvImagess_visible.au64PhyAddr[1] = stVideoFrame_process.stVFrame.u64PhyAddr[1];
ive_yuvImagess_visible.au64PhyAddr[2] = stVideoFrame_process.stVFrame.u64PhyAddr[2];
ive_yuvImagess_visible.au64VirAddr[0] = stVideoFrame_process.stVFrame.u64VirAddr[0];
ive_yuvImagess_visible.au64VirAddr[1] = stVideoFrame_process.stVFrame.u64VirAddr[1];
ive_yuvImagess_visible.au64VirAddr[2] = stVideoFrame_process.stVFrame.u64VirAddr[2];
ive_yuvImagess_visible.au32Stride[0] = stVideoFrame_process.stVFrame.u32Stride[0];
ive_yuvImagess_visible.au32Stride[1] = stVideoFrame_process.stVFrame.u32Stride[1];
ive_yuvImagess_visible.au32Stride[2] = stVideoFrame_process.stVFrame.u32Stride[2];
s32Ret=HI_MPI_IVE_CSC(&hIveHandless_visible,&ive_yuvImagess_visible,&ive_RGB888Imagess_visible,&stCscCtrl,HI_TRUE);
if(s32Ret!=HI_SUCCESS)
{
printf("HI_MPI_IVE_CSC failed with error %x\n",s32Ret);
}
else
{
// printf("HI_MPI_IVE_CSC OK %d\n",ConvCnt++);
}
HI_MPI_SYS_MmzFlushCache(ive_RGB888Imagess_visible.au64PhyAddr[0],(HI_VOID*)ive_RGB888Imagess_visible.au64VirAddr[0],
ive_RGB888Imagess_visible.au32Stride[0]*ive_RGB888Imagess_visible.u32Height);
HI_U8 *pImgInput=(HI_U8*)ive_RGB888Imagess_visible.au64VirAddr[0];
#if 0
//save rgb
FILE * prgbfile=fopen("rgb888save","wb+");
if(prgbfile!=NULL)
{
fwrite((HI_U8*)ive_RGB888Imagess_visible.au64VirAddr[0],
ive_RGB888Imagess_visible.u32Width*ive_RGB888Imagess_visible.u32Height*3,1,prgbfile);
fflush(prgbfile);
fclose(prgbfile);
}
#endif
posf[0] = 200;
posf[1] = 500;
posf[2] = 700;
posf[3] = 800;
if(choice == 3)
{
g_trk_result = runGzqTracker(pImgInput, posf,NULL,3);
choice = 0;
}
else
{
g_trk_result = runGzqTracker(pImgInput, posf,NULL,0);
}
g_trk_result._x = 200;
g_trk_result._y = 500;
g_trk_result._h = 80;
g_trk_result._w = 350;
PLATFORM_VGS_RectLine(&stVideoFrame_process,&g_trk_result,pstPara->VpssChn,0xffffff);
// tracker_func(pImgInput,&g_trkcmdFrm,gpres,2,NULL);
q_stVideoFrame_process.pop();
// printf("process%d\n", q_stVideoFrame_process.size());
/* 图像处理 */
usleep(5000);
q_stVideoFrame_process_osd.push(stVideoFrame_process);
// printf("process ok\n");
// sem_post(&sem_frm_process);
}
else
{
usleep(1000);
}
}
return NULL;
}
/*
*描述 ：线程里用于字符叠加
*参数 ：arg 为自定义结构video_process_s，VPSS_GRP和VPSS_CHN用于传参给HI_MPI_VPSS_GetChnFrame
*返回值：无
*注意 ：
*/
HI_VOID *frame_osd_task(HI_VOID *arg)
{
cpu_set_t mask;//cpu核的集合
cpu_set_t get;//获取在集合中的cpu
int num = sysconf(_SC_NPROCESSORS_CONF);
printf("frame_osd_task:system has %d processor(s)\n", num);
CPU_ZERO(&mask);//置空
CPU_SET(0, &mask);//设置亲和力值
if (pthread_setaffinity_np(pthread_self(), sizeof(mask), &mask) < 0)//设置线程CPU亲和力
{
fprintf(stderr, "set thread affinity failed\n");
}
if (pthread_getaffinity_np(pthread_self(), sizeof(get), &get) < 0)//获取线程CPU亲和力
{
fprintf(stderr, "get thread affinity failed\n");
}
VIDEO_FRAME_INFO_S stVideoFrame_process_osd;
video_process_s* pstPara;
pstPara = (video_process_s*)arg;
// HI_S32 s32Ret;
time_t now;
struct tm *ptm;
char timestr[OSD_LENGTH] = {0};
char lost_target_info_str[OSD_LENGTH] = {0};
char other_info_str[OSD_LENGTH] = {0};
char trk_str[OSD_LENGTH] = {0};
char frame_str[OSD_LENGTH] = {0};
stBitmap_bottom_left.pData = malloc(2*OSD_BOTTOM_LEFT_W*OSD_BOTTOM_LEFT_H);
if(stBitmap_bottom_left.pData == NULL)
{
printf("stBitmap.pData faided\r\n");
}
stBitmap_top_left.pData = malloc(2*OSD_TOP_LEFT_W*OSD_TOP_LEFT_H);
if(stBitmap_top_left.pData == NULL)
{
printf("stBitmap_top_left.pData faided\r\n");
}
osd_init(arg);
// int timeOffset = 0;
// int timeOffset1 = 0;
while(1)
{
// sleep(1);
// sem_wait(&sem_frm_process);
if(q_stVideoFrame_process_osd.empty() != true)
{
rocess_osd.front();
q_stVideoFrame_process_osd.pop();
time(&now);
ptm = localtime(&now);
snprintf(timestr,100,"当前时间:%d-%02d-%02d %02d:%02d:%02d ",ptm->tm_year+1900,ptm->tm_mon+1,ptm->tm_mday,ptm->tm_hour,ptm->tm_min,ptm->tm_sec);
snprintf(lost_target_info_str,100,"脱靶信息:X:%02d,Y:%02d",ptm->tm_year,ptm->tm_year);
snprintf(other_info_str,100,"视场角信息:X:%02d,Y:%02d,焦距:%02d",ptm->tm_hour,ptm->tm_hour,ptm->tm_hour);
snprintf(trk_str,100,"跟踪器状态:检测?识别?跟踪? ");
snprintf(frame_str,100,"帧率:%02d",ptm->tm_year);
string_to_bmp_bottom_left(lost_target_info_str,other_info_str,timestr);
string_to_bmp_top_left(trk_str,frame_str);
HI_MPI_RGN_UpdateCanvas(OverlayHandle_top_left);
HI_MPI_RGN_UpdateCanvas(OverlayHandle_bottom_left);
// pthread_mutex_lock(&mutex);
HI_MPI_RGN_SetBitMap(OverlayHandle_bottom_left,&stBitmap_bottom_left);//s32Ret 为RGN_HANDLE OverlayHandle
HI_MPI_RGN_SetBitMap(OverlayHandle_top_left,&stBitmap_top_left);//s32Ret 为RGN_HANDLE OverlayHandle
HI_MPI_VENC_SendFrame(pstPara->VpssChn, &stVideoFrame_process_osd,1000);
HI_MPI_VPSS_ReleaseChnFrame(pstPara->VpssGrp, pstPara->VpssChn, &stVideoFrame_process_osd);
}
else
{
usleep(1000);
}
}
return NULL;
}
// HI_VOID *frame_venc_task(HI_VOID *arg)
// {
// cpu_set_t mask;//cpu核的集合
// cpu_set_t get;//获取在集合中的cpu
// int num = sysconf(_SC_NPROCESSORS_CONF);
// printf("frame_process_task:system has %d processor(s)\n", num);
// CPU_ZERO(&mask);//置空
// CPU_SET(0, &mask);//设置亲和力值
// if (pthread_setaffinity_np(pthread_self(), sizeof(mask), &mask) < 0)//设置线程CPU亲和力
// {
// fprintf(stderr, "set thread affinity failed\n");
// }
// if (pthread_getaffinity_np(pthread_self(), sizeof(get), &get) < 0)//获取线程CPU亲和力
// {
// fprintf(stderr, "get thread affinity failed\n");
// }
// VIDEO_FRAME_INFO_S stVideoFrame_venc;
// video_process_s* pstPara;
// pstPara = (video_process_s*)arg;
// while(1)
// {
// // sleep(1);
// // printf("process start\n");
// // sem_wait(&sem_frm_recv);
// if(q_stVideoFrame_venc.empty() != true)
// {
// // printf("queue not empty\n");
// stVideoFrame_venc = q_stVideoFrame_venc.front();
// q_stVideoFrame_venc.pop();
// // printf("process%d\n", q_stVideoFrame_venc.size());
// /* 图像处理 */
// HI_MPI_VENC_SendFrame(pstPara->VpssChn, &stVideoFrame_venc,1000);
// HI_MPI_VPSS_ReleaseChnFrame(pstPara->VpssGrp, pstPara->VpssChn, &stVideoFrame_venc);
// // sem_post(&sem_frm_process);
// }
// else
// {
// usleep(1000);
// }
// }
// return NULL;
// }
/*
*描述 ：用于处理图像信息的线程
*参数 ：arg 为自定义结构video_process_s，VPSS_GRP和VPSS_CHN用于传参给HI_MPI_VPSS_GetChnFrame
*返回值：
*注意 ：HI_MPI_VPSS_GetChnFrame完必须释放，否则再次获取VB会报错
*/
HI_VOID *video_process_test_task(HI_VOID *arg)
{
HI_S32 cnt = 0;
HI_S32 s32Ret;
VIDEO_FRAME_INFO_S stVideoFrame_process;
video_process_s* pstPara;
pstPara = (video_process_s*)arg;
// sem_init(&sem_frm_recv,0,0);
// sem_init(&sem_frm_process,0,0);
// sem_init(&sem_frm_enc,0,0);
sleep(1);
hi_memset(&stVideoFrame_process,sizeof(VIDEO_FRAME_INFO_S),0,sizeof(VIDEO_FRAME_INFO_S));
// sleep(1);
// memset(&stVideoFrame,0,sizeof(VIDEO_FRAME_INFO_S));
pthread_t frame_check_id;
s32Ret=pthread_create(&frame_check_id, NULL, &frame_check_task,arg);
if(s32Ret != 0)
{
SAMPLE_PRT("pthread video_process_osd create failed\n");
// return -HI_FAILURE;
}
pthread_detach(frame_check_id);
pthread_t frame_process_id;
s32Ret=pthread_create(&frame_process_id, NULL, &frame_process_task,arg);
if(s32Ret != 0)
{
SAMPLE_PRT("pthread video_process_osd create failed\n");
// return -HI_FAILURE;
}
pthread_detach(frame_process_id);
pthread_t frame_osd_id;
s32Ret=pthread_create(&frame_osd_id, NULL, &frame_osd_task,arg);
if(s32Ret != 0)
{
SAMPLE_PRT("pthread video_process_osd create failed\n");
// return -HI_FAILURE;
}
pthread_detach(frame_osd_id);
// pthread_t frame_venc_id;
// s32Ret=pthread_create(&frame_venc_id, NULL, &frame_venc_task,arg);
// if(s32Ret != 0)
// {
// SAMPLE_PRT("pthread video_process_osd create failed\n");
// // return -HI_FAILURE;
// }
// pthread_detach(frame_venc_id);
SAMPLE_PRT("BEFORE WHILE\n");
while(cnt <= 10)
{
// printf("test come %d\n",cnt);
s32Ret = HI_MPI_VPSS_GetChnFrame(pstPara->VpssGrp, pstPara->VpssChn, &stVideoFrame_process,1000);
if(s32Ret != HI_SUCCESS)
{
SAMPLE_PRT("%dVPSS_GetChnFrame err for %#x!\n", cnt,s32Ret);
cnt++;
}
else
{
HI_MPI_VPSS_ReleaseChnFrame(pstPara->VpssGrp, pstPara->VpssChn, &stVideoFrame_process);//不释放会导致后续vb崩溃
goto EXIT;
}
}
goto EXIT;
EXIT:
pthread_exit(0);
}
预期结果
扫一扫
2107
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
