现实世界是由真实存在的物理设备所组成的,我们可以将这些设备称之为“物”。物联网的目的则是能够将现实世界中的万“物”通过网络连接在一起,并将其数字化成云端的服务或者资源,通过整合各类服务资源实现智能化。因此,在物联网所构建的数字世界里,我们首先需要对“物”有一个清晰、统一的定义,用于描述“物”具体能做什么,能够提供什么样的服务和资源。ICA联盟从产品层面对“物”进行了功能建模,定义出统一的“物的抽象模型”以及“物的描述语言(TSL,Things Specification Language)”
物的抽象模型:

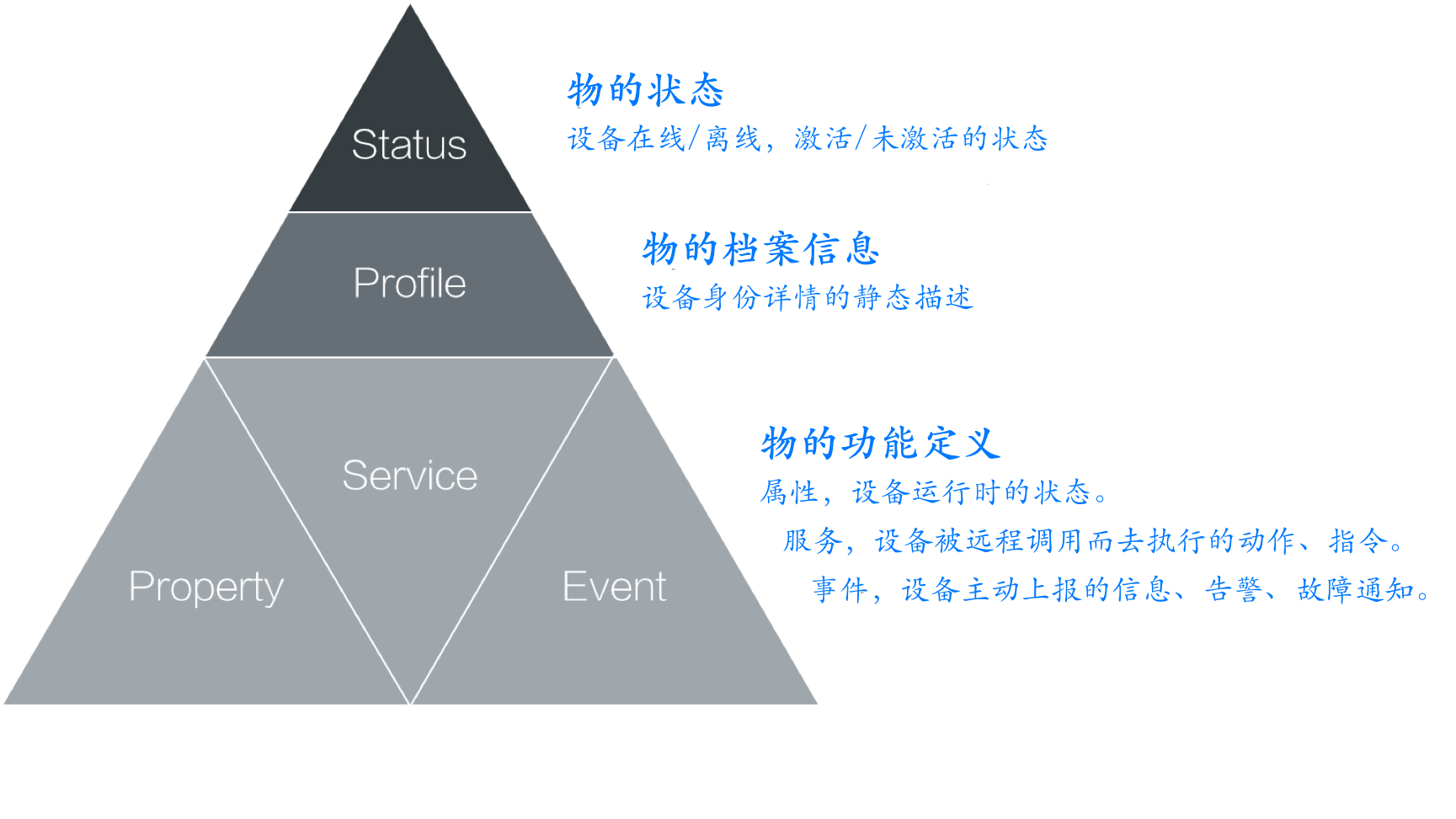

物的抽象模型是对“设备是什么”、“设备能做什么”的一种描述,包括有:物的状态、物的档案信息、物的功能定义
物的描述语言TSL:
ICA数据标准的平台会采用JSON Schema定义,自动生成物模型的描述代码(JSON格式),我们称之为“物的描述语言”(TSL, Things Specification Language)。
1.什么是物模型(产品模型、数据模板)
物模型指将物理空间中的实体数字化,并在云端构建该实体的数据模型。在物联网平台中,定义物模型即定义产品功能。完成功能定义后,系统将自动生成该产品的物模型。物模型描述产品是什么,能做什么,可以对外提供哪些服务。
物模型,简称TSL,即Thing Specification Language。是一个JSON格式的文件。它是物理空间中的实体,如传感器、车载装置、楼宇、工厂等在云端的数字化表示,从属性、服务和事件三个维度,分别描述了该实体是什么,能做什么,可以对外提供哪些信息。定义了这三个维度,即完成了产品功能的定义。
物模型将产品功能类型分为三类:属性、服务、和事件。定义了这三类功能,即完成了物模型的定义。
属性(Property) | 一般用于描述设备运行时的状态(设备运行时可持续存在的状态),如环境监测设备所读取的当前环境温度等。属性支持GET和SET请求方式。应用系统可发起对属性的读取和设置请求。 |
服务(Service) | 设备可被外部调用的能力或方法,可设置输入参数和输出参数。相比于属性,服务可通过一条指令实现更复杂的业务逻辑,如执行某项特定的任务。 |
事件(Event) | 设备运行时的事件。事件一般包含需要被外部感知和处理的通知信息,可包含多个输出参数。如,某项任务完成的信息,或者设备发生故障或告警时的温度等,事件可以被订阅和推送。 |
2.物模型和设备的关系?

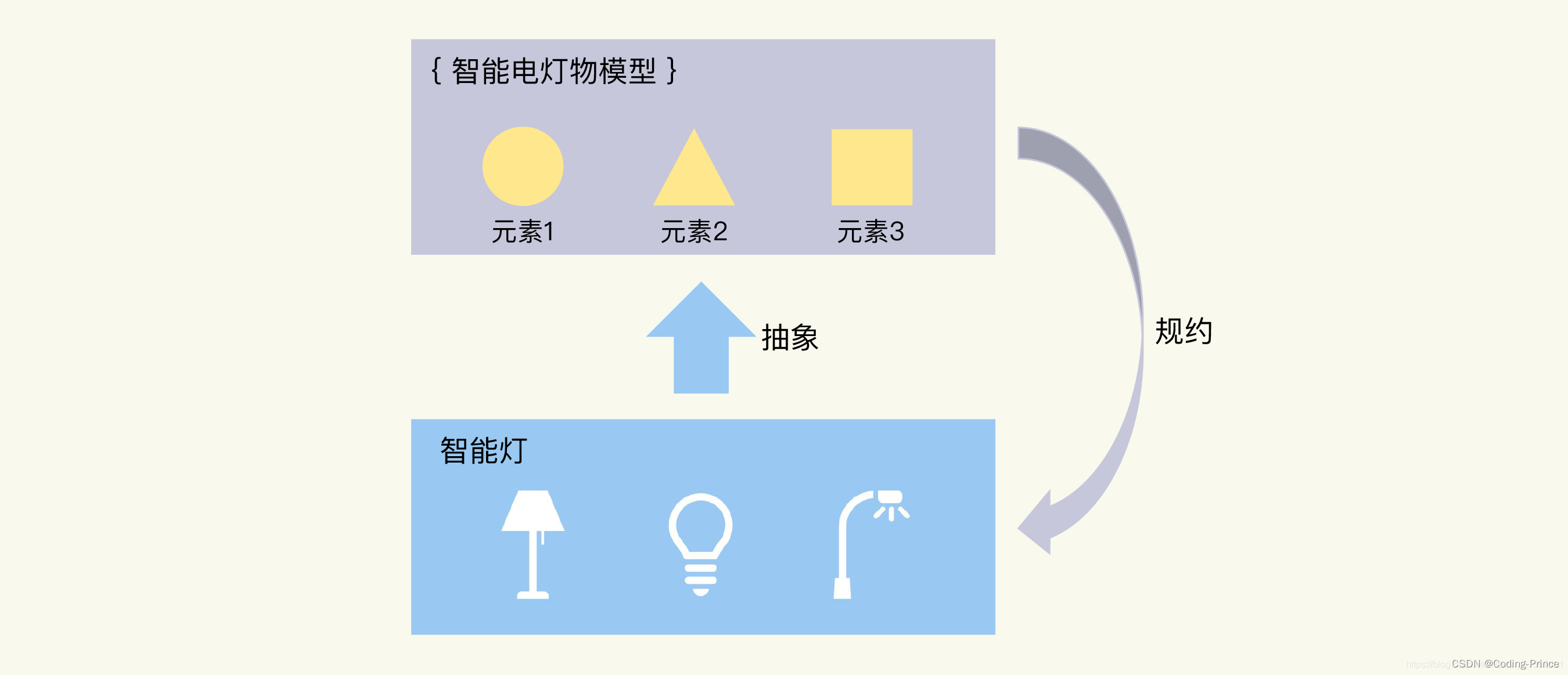

物模型是物理世界的实体东西的一个抽象,是进行数字化描述后,用于数字世界的数字模型。抽象就是要提取出产品的共同特征,形成模型。以智能灯为例,不同的灯,尽管规格不同,但它们的属性是相似,比如都有开关状态的属性,功能逻辑也相仿。我们可以将这些特征标准化,形成智能灯的物模型。 反过来,物模型也规约了设备的功能。新增加的设备,如果是同一类型的,在设计、研发中,会遵循相同的功能定义,有相同的特征,实现相同的服务。比如,灯都应该有“开”和“关”两种状态。
3.为什么采用物模型?
主要原因在于它能够帮助描述和管理物理世界中的各种设备、传感器和数据,从而实现对物联网设备的统一管理、互操作性和数据标准化:
-
设备描述和管理:通过定义物模型,可以清晰地描述物联网中的各种设备和传感器,包括其功能、属性、状态和行为等信息。这有助于统一管理和监控不同类型的设备,并为其提供标准化的接口。
-
互操作性:物模型可以帮助不同厂商的设备之间实现互操作性,因为它们可以基于相同的模型进行交互。这样,不同厂商的设备可以更容易地集成到一个统一的物联网平台中。
-
数据标准化:通过定义物模型,可以规范物联网设备产生的数据格式和结构,使得不同设备生成的数据具有一致的语义和格式,从而方便数据的处理和分析。
-
应用开发和集成:基于物模型,开发人员可以更容易地开发应用程序来与物联网设备进行交互,因为他们可以依据标准的模型进行开发,而无需过多关注底层的设备细节。
举例来说,一家智能家居公司可以通过使用物模型来描述各种智能设备(如智能灯泡、智能插座、温度传感器等),并为这些设备定义标准的接口和行为。这样用户可以更轻松地管理和控制这些设备,同时可以让不同厂商的设备无缝集成到他们的智能家居平台中。
因此,物模型在物联网中的应用有助于提高设备管理的效率、促进设备之间的互操作性,并为应用开发提供了标准化的基础。
4.智能电灯物模型定义举例
和编程语言一样,作为一种模型语言,物模型的数据也有不同的数据类型。它们主要包括六种: 布尔型(Bool):非真即假的二值型变量。例如,开关功能只有开、关两种状态。 整数型(Int):可用于线性调节的整数变量。例如,电灯的亮度是一个整数范围。 字符串型(String):以字符串形式表达的功能点。例如,灯的位置。 浮点型(Float):精度为浮点型的功能点。例如,电压值的范围是 0.0 - 24.0。 枚举型(Enum):自定义的有限集合值。例如,灯的颜色有白色、红色、黄色等。 时间型(Timestamp):String 类型的 UTC 时间戳。 对于整数型、浮点型的数值,它们的单位可以是百分比、电压、米等。 物模型一般是用 JSON 格式来表述模型元素。JSON 是 Web 开发中,经常使用的数据格式,相比于 XML,它更加简洁、清晰,也更轻量级。
电灯开关属性:布尔型,必须有的属性。
{
"id": "power_switch", //属性的唯一标识
"name": "电灯开关", //名称
"desc": "控制电灯开灭", //属性的详细描述
"required": true, //表示此属性是否必需包含,是
"mode": "rw", //属性的模式,r代表读,w代表写
"define": { //属性的数值定义
"type": "bool", //数值的类型,布尔
"mapping": { //具体数值的含义
"0": "关", //0表示灯关闭
"1": "开" //1表示灯打开
}
}
}
电灯事件:电压监测,电压是需要监控的数值,当电压低时,可以上报这个事件。这个事件有一个参数,即电压值,数据类型是浮点类型。
{
"id": "low_voltage", //事件唯一标识
"name": "LowVoltage", //事件名称
"desc": "Alert for device voltage is low", //事件的描述
"type": "alert", //事件的类型,告警
"required": false, //表示此属性是否必需包含,否
"params": [ //事件的参数
{
"id": "voltage", //事件参数的唯一标识
"name": "Voltage", //事件参数的名称
"desc": "Current voltage", //参数的描述
"define": { //参数的数值定义
"type": "float", //数值类型,浮点数
"unit": "V", //数值的单位,伏
"step": "1", //数值变化的步长,1
"min": "0.0", //数值的最小值
"max": "24.0", //数值的最大值
"start": "1" //事件的起始值
}
}
]
}
电灯操作:比如控制电灯开关。定义略过。
电灯物模型完整定义:
{
"version": "1.0", //模型版本
"properties": [ //属性列表
{
"id": "power_switch", //电灯开关属性
"name": "电灯开关",
"desc": "控制电灯开灭",
"required": true,
"mode": "rw",
"define": {
"type": "bool",
"mapping": {
"0": "关",
"1": "开"
}
}
},
{
"id": "brightness", //亮度属性
"name": "亮度",
"desc": "灯光亮度",
"mode": "rw",
"define": {
"type": "int",
"unit": "%",
"step": "1",
"min": "0",
"max": "100",
"start": "1"
}
},
{
"id": "color", //电灯颜色属性
"name": "颜色",
"desc": "灯光颜色",
"mode": "rw",
"define": {
"type": "enum",
"mapping": {
"0": "Red",
"1": "Green",
"2": "Blue"
}
}
},
{
"id": "color_temp", //色温属性
"name": "色温",
"desc": "灯光冷暖",
"mode": "rw",
"define": {
"type": "int",
"min": "0",
"max": "100",
"start": "0",
"step": "10",
"unit": "%"
}
}
],
"events": [ //事件列表
{
"id": "status_report", //运行状态报告
"name": "DeviceStatus",
"desc": "Report the device status",
"type": "info",
"required": false,
"params": [ //事件参数列表
{
"id": "status",
"name": "running_state",
"desc": "Report current device running state",
"define": {
"type": "bool",
"mapping": {
"0": "normal",
"1": "fault"
}
}
},
{
"id": "message",
"name": "Message",
"desc": "Some extra message",
"define": {
"type": "string",
"min": "0",
"max": "64"
}
}
]
},
{
"id": "low_voltage", //低电压告警事件
"name": "LowVoltage",
"desc": "Alert for device voltage is low",
"type": "alert",
"required": false,
"params": [
{
"id": "voltage",
"name": "Voltage",
"desc": "Current voltage",
"define": {
"type": "float",
"unit": "V",
"step": "1",
"min": "0.0",
"max": "24.0",
"start": "1"
}
}
]
},
{
"id": "hardware_fault", //硬件错误事件
"name": "Hardware_fault",
"desc": "Report hardware fault",
"type": "fault",
"required": false,
"params": [
{
"id": "name",
"name": "Name",
"desc": "Name like: memory,tf card, censors ...",
"define": {
"type": "string",
"min": "0",
"max": "64"
}
},
{
"id": "error_code",
"name": "Error_Code",
"desc": "Error code for fault",
"define": {
"type": "int",
"unit": "",
"step": "1",
"min": "0",
"max": "2000",
"start": "1"
}
}
]
}
],
"actions": [], //动作列表
"profile": { //产品参数
"ProductId": "8D1GQLE4VA", //产品ID
"CategoryId": "141" //产品分类编号
}
}
创建模型–拷贝和继承 创建模型的时候,有拷贝和继承两种模式,这两种创建模式的不同主要体现在模型关系上。
**“拷贝”**模式类似于编程语言中的值拷贝,新建模型与被拷贝模型有完全相同的三元素,两个模型相互独立,模型变更互不影响。
**“继承”**模式就是面向对象编程中的继承概念,新建模型被定义为“子模型”,被继承的模型定义为“父模型”。 继承的具体特征是:
1.子模型继承父模型的所有要素,且继承的元素无法被修改。
2.子模型可以再被继承,支持多层的继承关系。
3.子模型可以创建独立的要素,但子模型中新增的要素不可以和所有上级父模型中的元素重名。
4.当父模型中的元素发生变更时,子模型中继承自父模型的元素同步变更,保持与父模型一致。
举例,如果电灯要增加安装位置的属性,可以继承已有的模型,然后再增加安装位置的属性:
{
...
{
"id": "name", //灯位置属性
"name": "灯位置名称",
"desc": "灯位置名称:书房、客厅等",
"mode": "rw",
"required": false,
"define": {
"type": "string",
"min": "0",
"max": "64"
}
}
...
}
