利用Arcgis制作2019年重庆主城新区GDP地图

本文介绍了如何从阿里云获取重庆市的地理数据,并利用Python的geopandas库将JSON文件转换为shapefile。在转换过程中提到了geopandas的离线安装方法。之后,在ArcGIS中加载和编辑数据,包括修改属性表、添加新字段和调整颜色,最终创建了一个展示重庆主城新区的地图布局,并添加了图例、比例尺等元素完成地图制作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

这段时间,简单的学了一下arcgis作图基础,了解了一些基本操作,然后试着找了些数据练练手。

对于我来说,做个简单的地图能够表示数据就可以了,并不需要多么专业

这里主要学习和参考了:Arcgis(二) 绘制区域划分示意图——以重庆五大功能区为例

照着步骤做了一下

练习的最终效果如下,由于刚学没多久,还有许多操作没学会,所以这个图并不完整,还有很多地方需要进一步调整,不过这也算是一个开始吧

在这里插入图片描述

要做这个图,首先是需要得到其地理数据,具体操作如下

1 获取数据

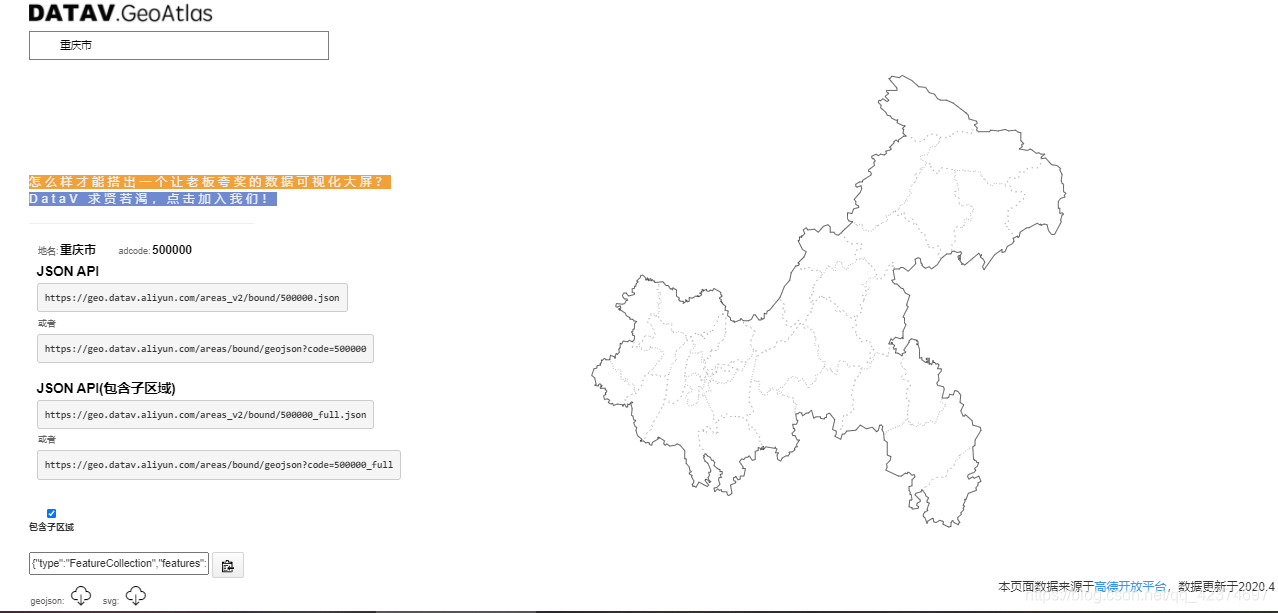

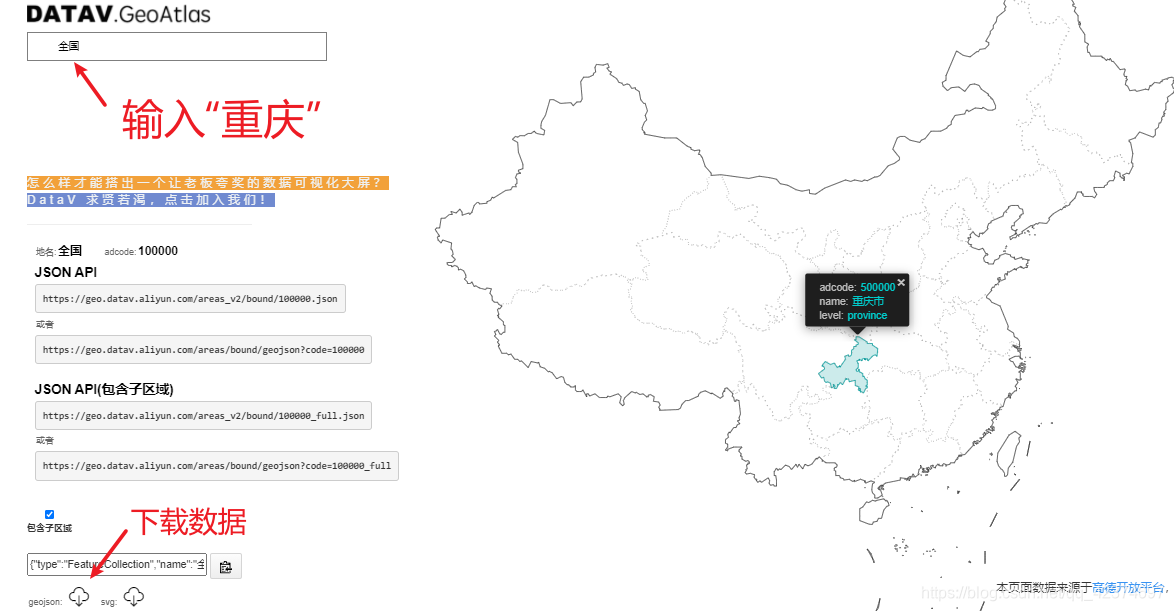

阿里云矢量数据网站中找到重庆市,下载数据

在这里插入图片描述
在这里插入图片描述
得到一个json文件在这里插入图片描述

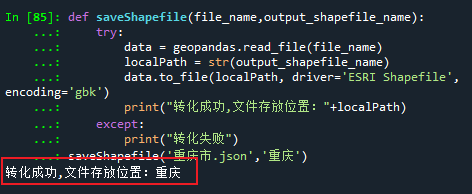

接下来利用python将此json文件转为shapefile文件,代码如下:

import geopandas
import os
os.chdir('C:/Users/Administrator/Desktop/') #工作路径转为桌面
def saveShapefile(file_name,output_shapefile_name):
    try:
        data = geopandas.read_file(file_name)
        localPath = str(output_shapefile_name)
        data.to_file(localPath, driver='ESRI Shapefile', encoding='gbk')
        print("转化成功,文件存放位置:"+localPath)
    except:
        print("转化失败")
saveShapefile('重庆市.json','重庆')

注:geopandas库用pip比较难安装,最好是离线安装,应该是在安装这个库之前需要提前安装好这四个库gdal、Shapely、Fiona、pyproj

可以参见博文geopandas安装心得

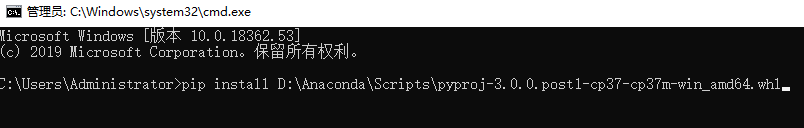

在这个网站https://www.lfd.uci.edu/~gohlke/pythonlibs/下载好这四个库gdal、Shapely、Fiona、pyproj,然后在cmd或者Anaconda Prompt中输入pip install 再把这个whl文件按住拖动到pip install 后面,回车安装。
在这里插入图片描述

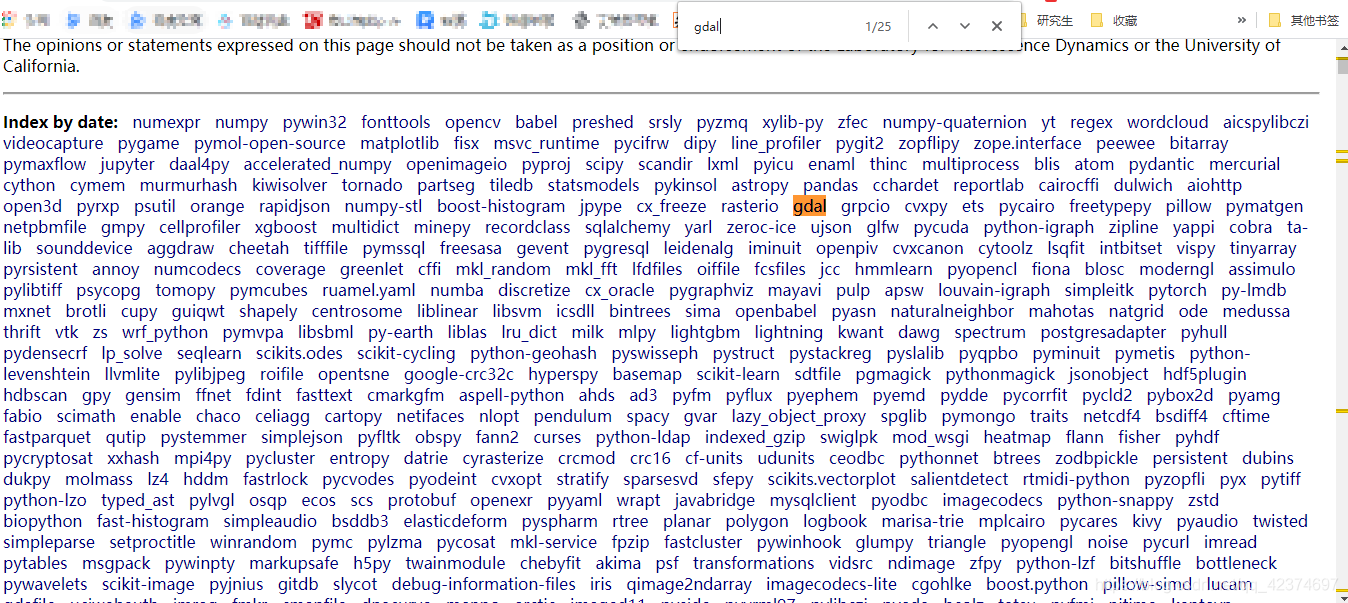

下载库的时候,有点难找,可直接利用Ctrl+F查找要下载的库
在这里插入图片描述
也可以离线打包下载

离线下载安装包

下载单个离线包 - pip download -d your_offline_packages <package_name>
批量下载离线包 - pip download -d your_offline_packages -r requirements.txt

通过python转换后,得到一个文件夹,这个就是shapefile数据
在这里插入图片描述
在这里插入图片描述

除此之外,如果还要获取一些其他相关数据

可以参见

GIS数据

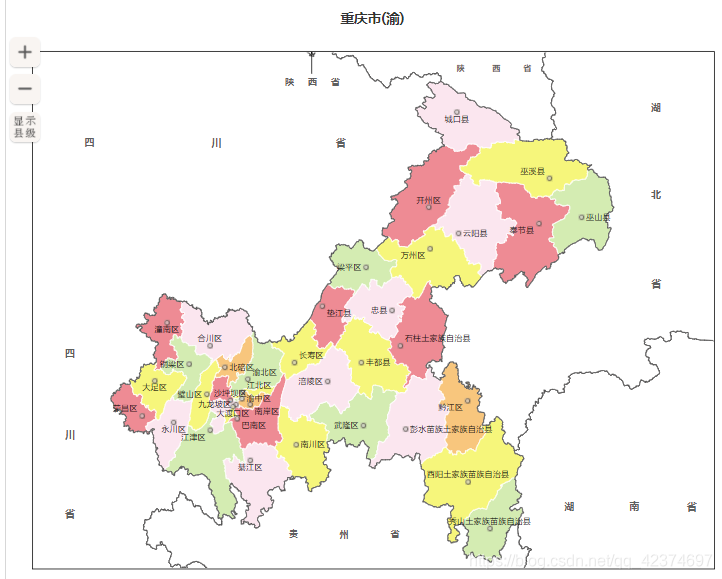

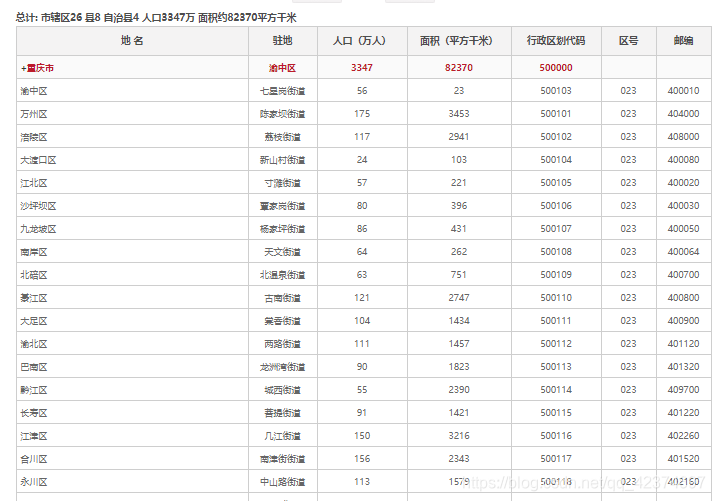

全国行政区划信息查询平台

在这里插入图片描述
在这里插入图片描述

2 在arcgis中绘图

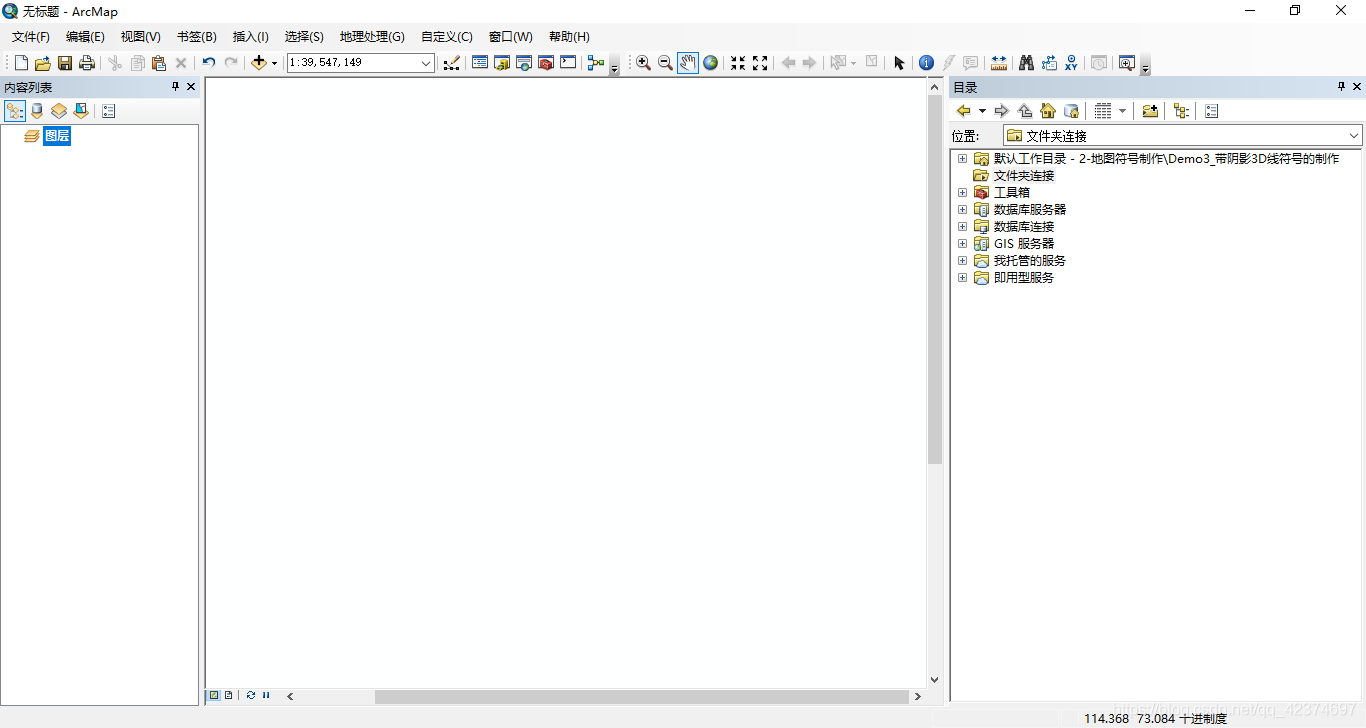

在这里插入图片描述

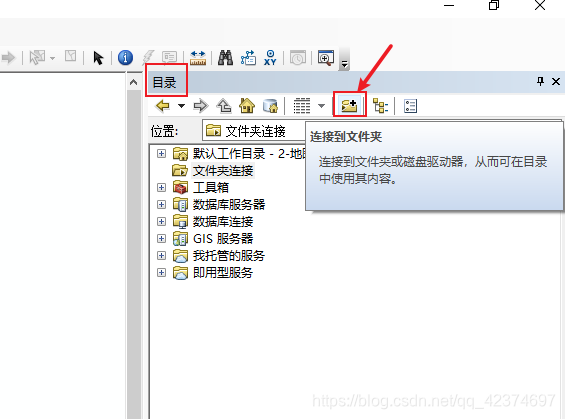

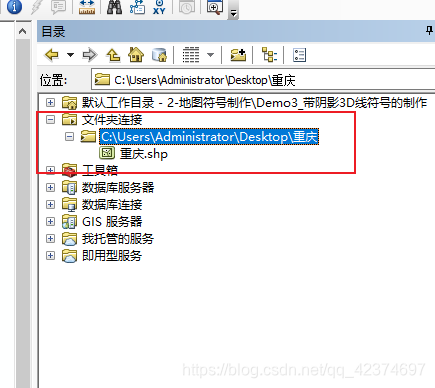

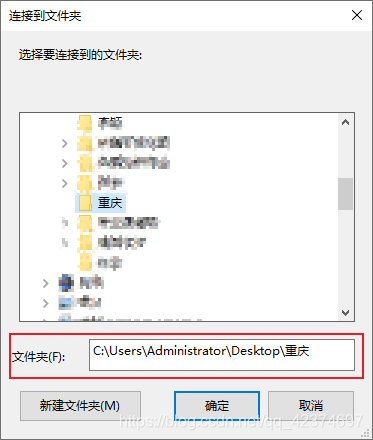

首先连接到刚刚转换的重庆这个文件夹

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

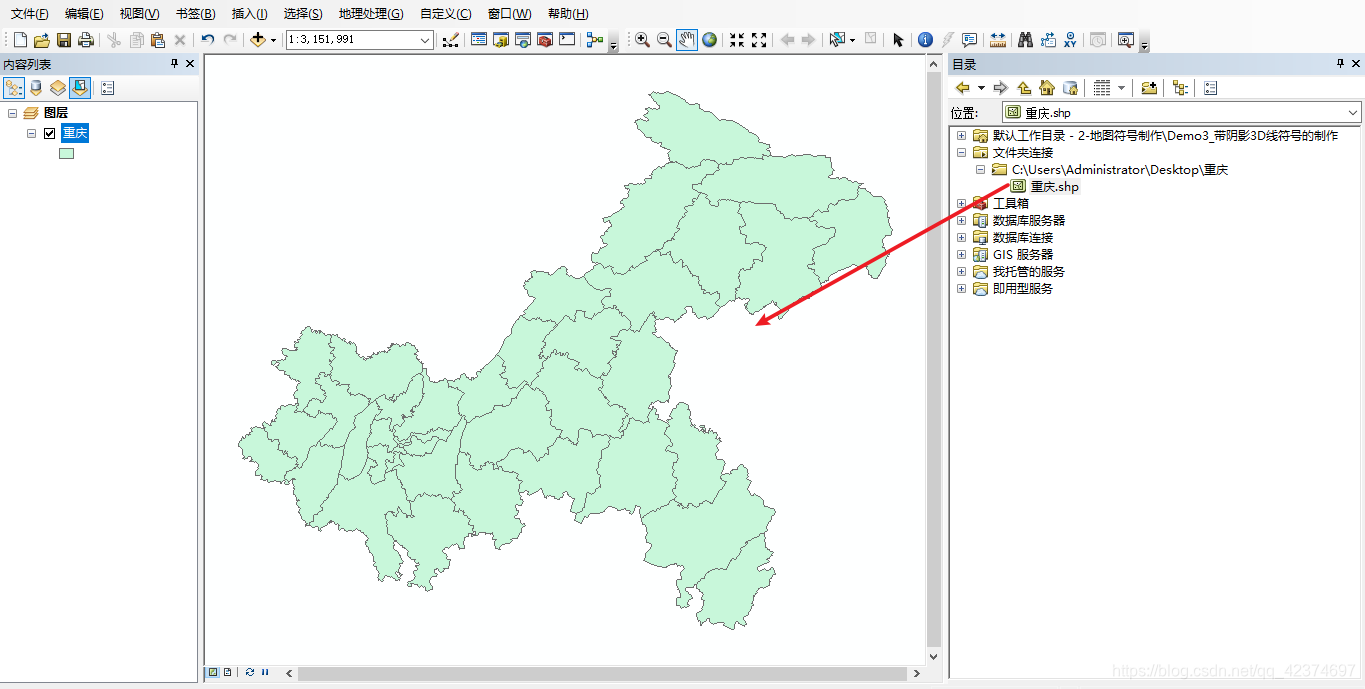

将这个重庆.shp文件拖至地图显示区

在这里插入图片描述

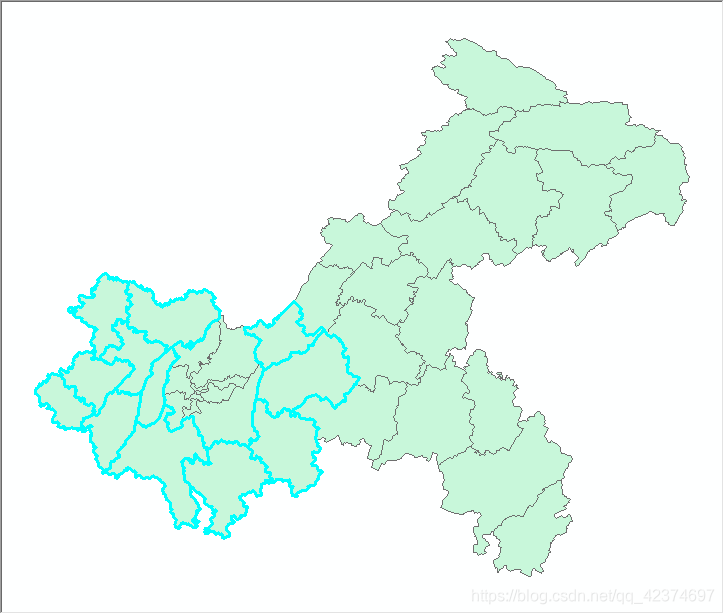

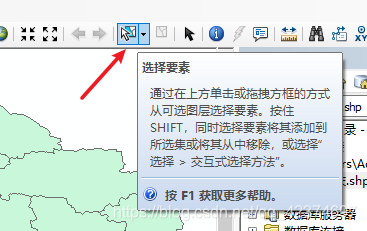

接下将重庆全部主城新区选中

在这里插入图片描述
在这里插入图片描述

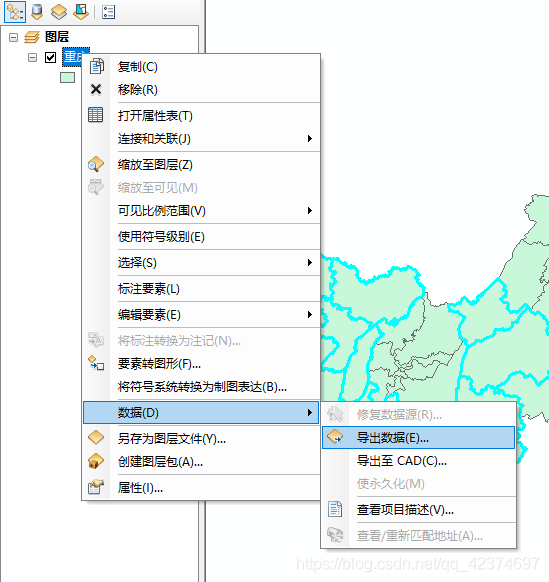

导出数据
在这里插入图片描述

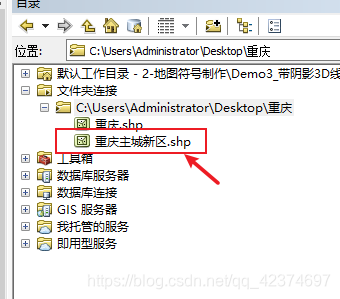

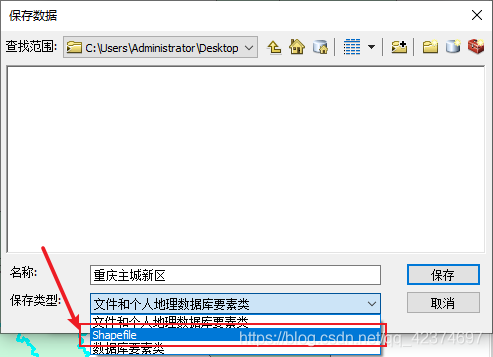

保存到重庆这个文件夹中
在这里插入图片描述
注意:要素类必须存储在数据库中,若保存类型选择了“要素类”,其保存路径就必须先选定一个数据库而非文件夹再保存,而文件夹中只能存储shapefile文件,否则就会出现上述错误。
在这里插入图片描述

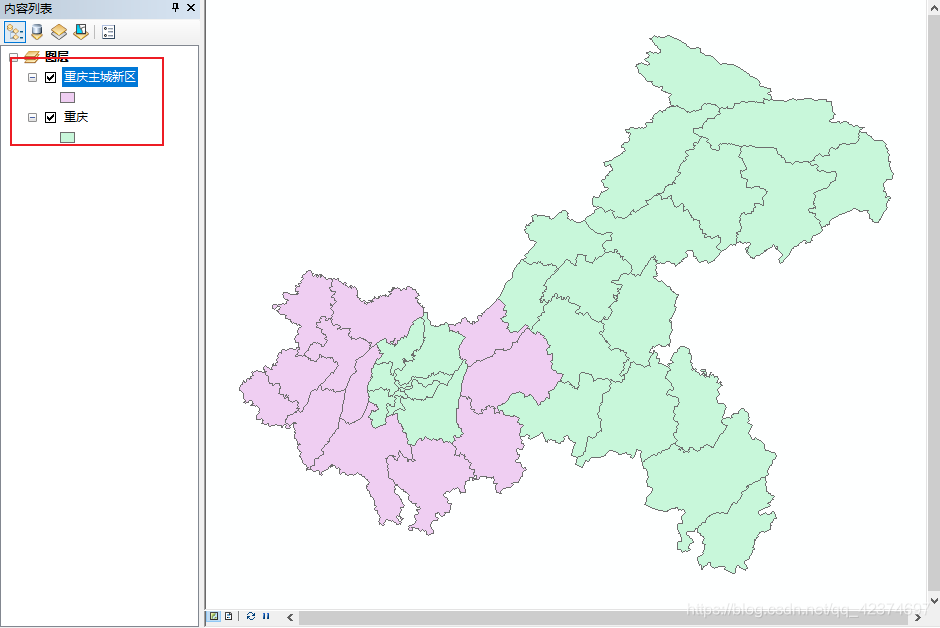

同样将这个文件拖至绘图区

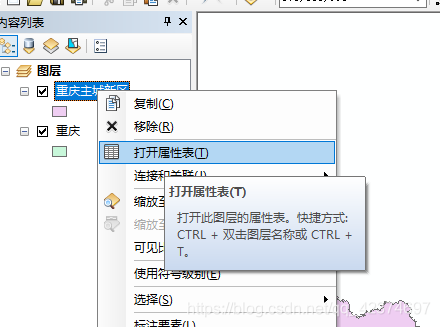

在这里插入图片描述打开其属性表
在这里插入图片描述

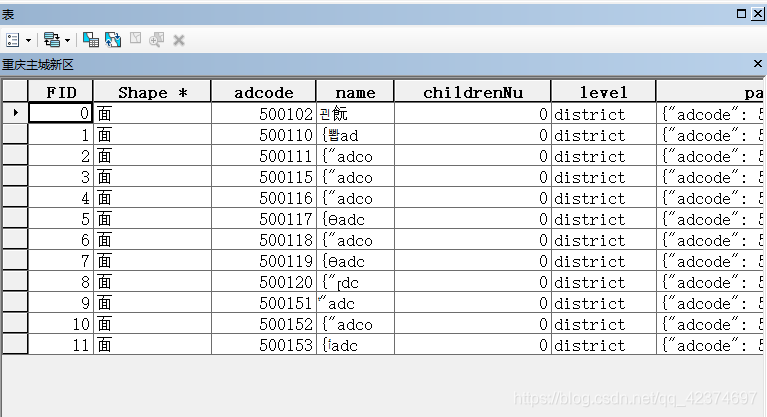

可以看到,这里的城市名不是我们想要的,需要一个一个的修改

在这里插入图片描述

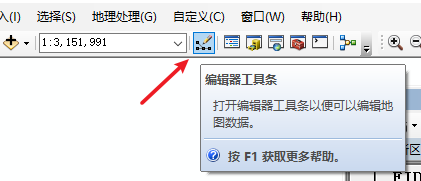

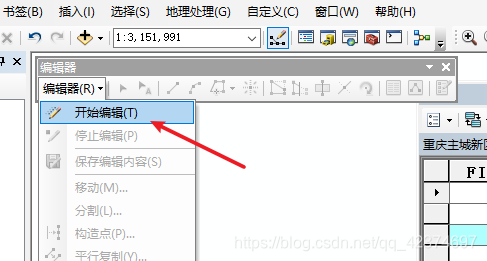

在修改之前需要打开编辑模式
在这里插入图片描述
在这里插入图片描述

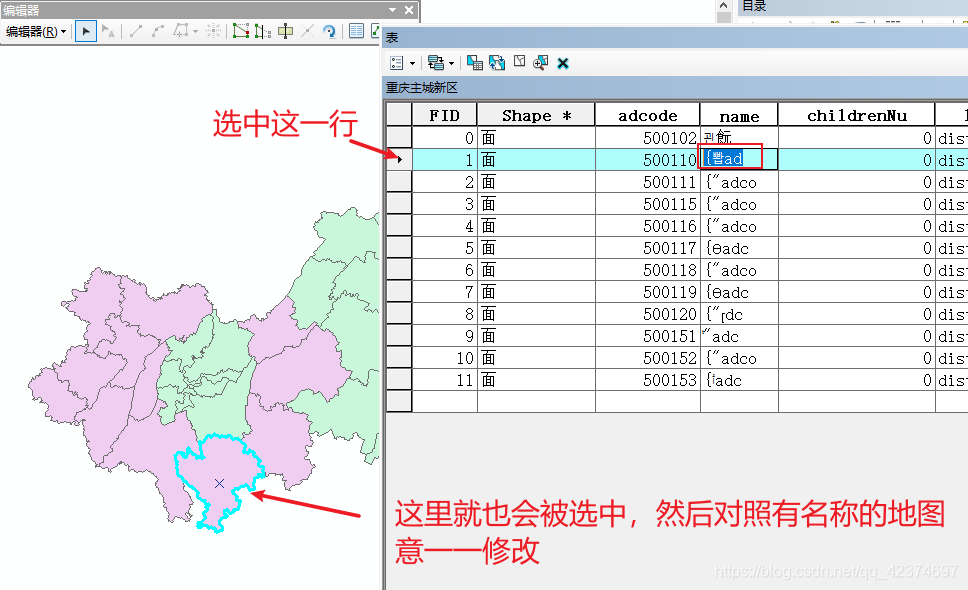

这里我的修改方法有点笨,暂且这样吧

在这里插入图片描述

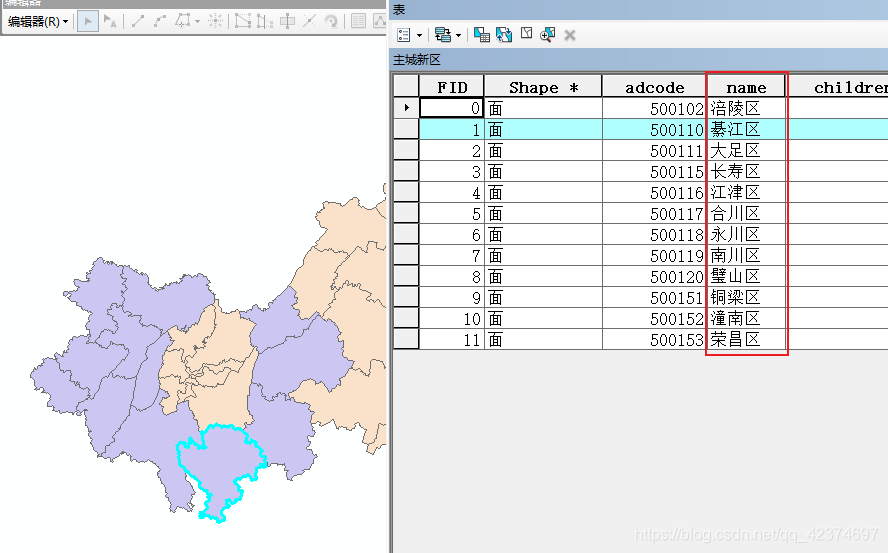

修改完后,如下
在这里插入图片描述

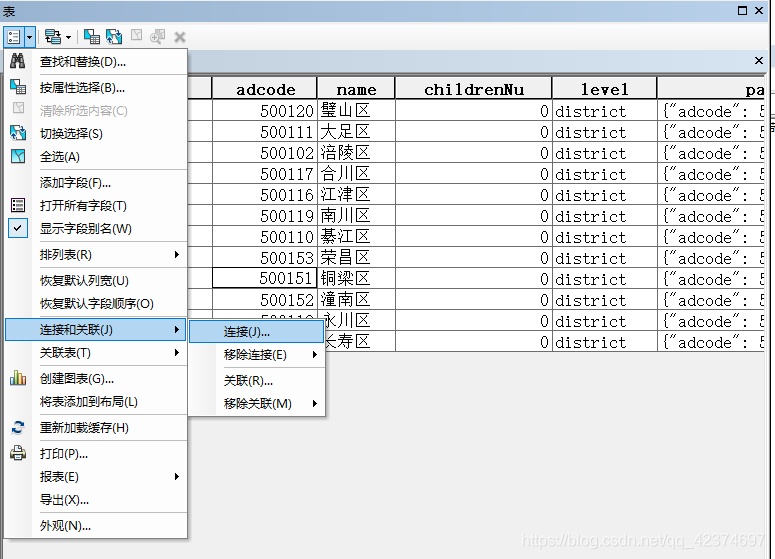

添加数据可以使用表的连接,设置一个主键,进行连接
在这里插入图片描述

但这里因为只需要添加一列,我就使用添加新的字段了
在这里插入图片描述

在这里插入图片描述

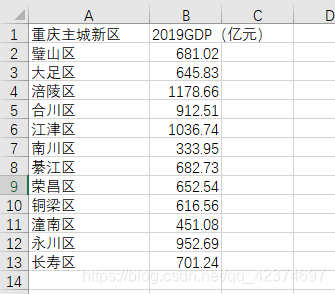

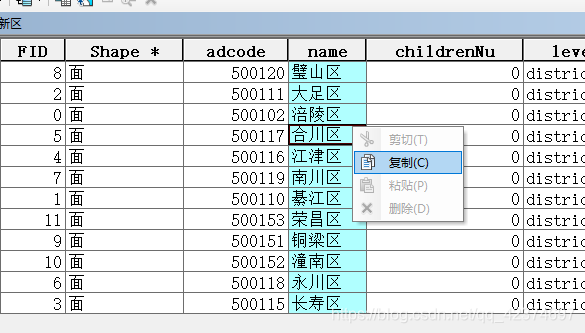

将城市名这一列复制到excel中
在这里插入图片描述

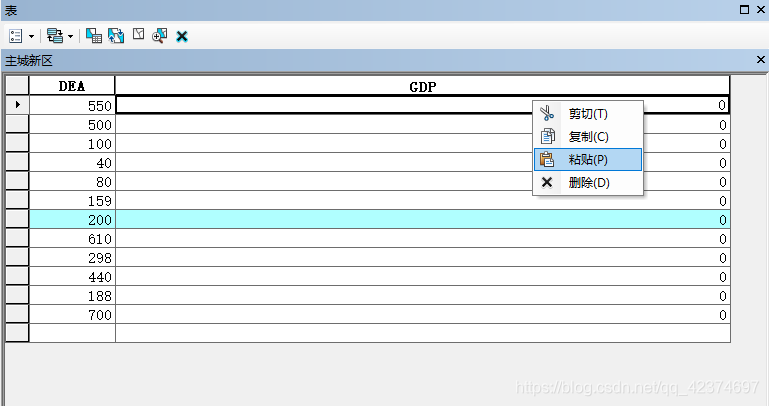

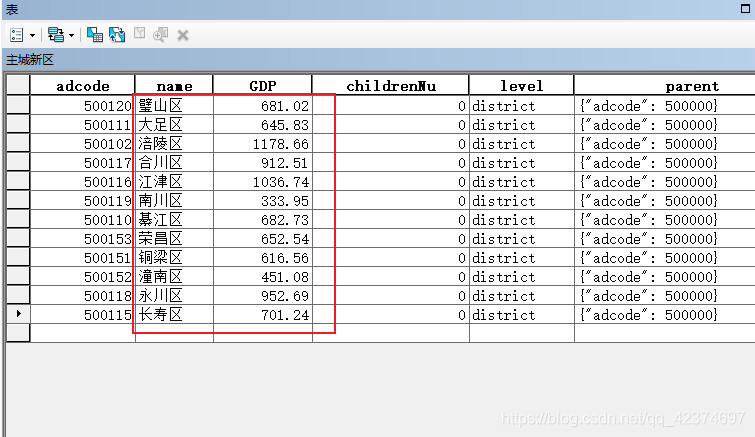

按照顺序将数据复制粘贴到arcgis中
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

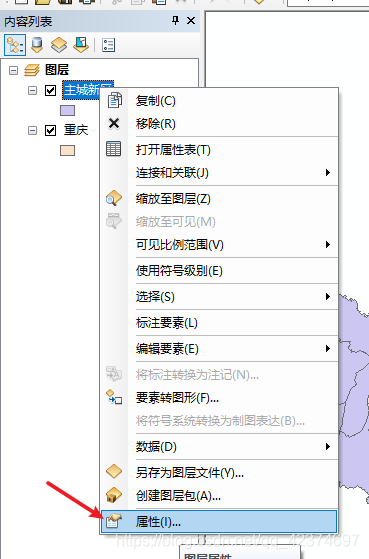

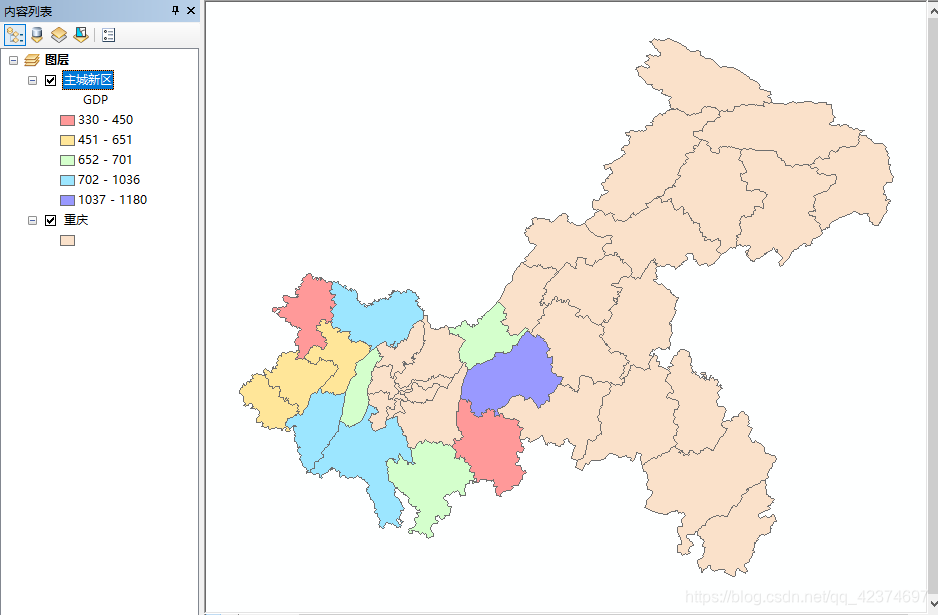

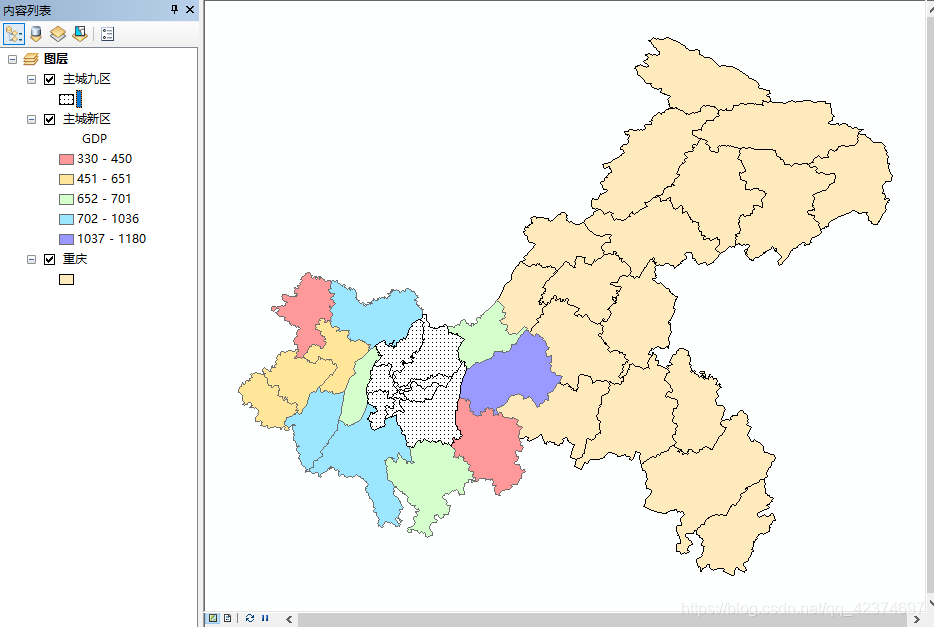

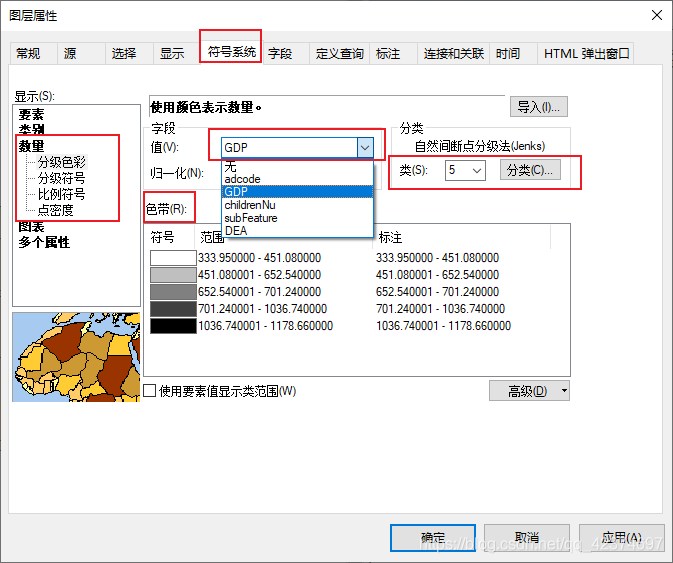

同样的,把主城九区数据也单独导出,设置不同的颜色

在这里插入图片描述
最终布局
在这里插入图片描述

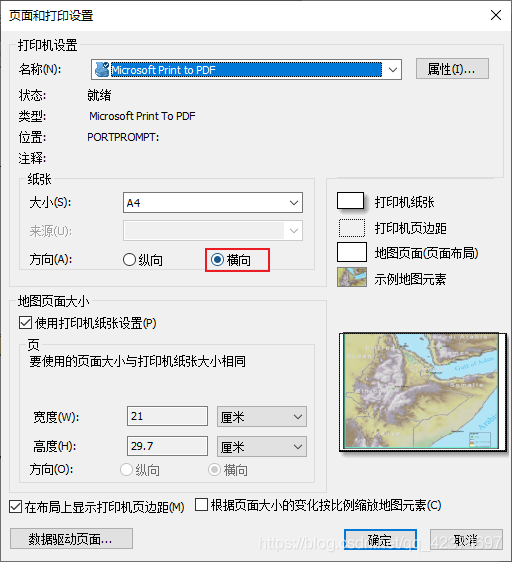

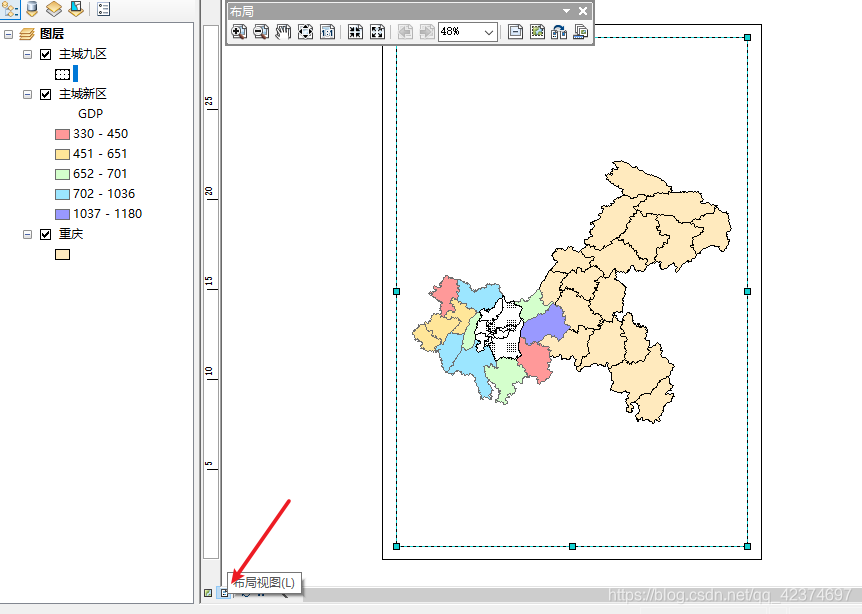

设置布局页面
在这里插入图片描述
在这里插入图片描述

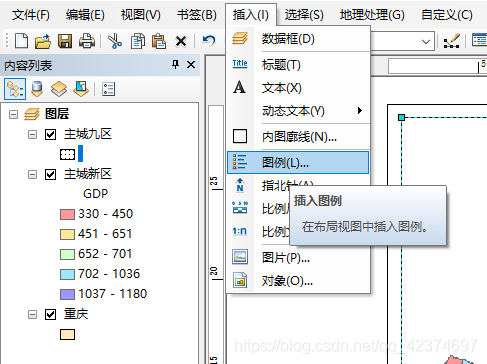

然后可以添加图例、比例尺、标题、指北针等要素
在这里插入图片描述

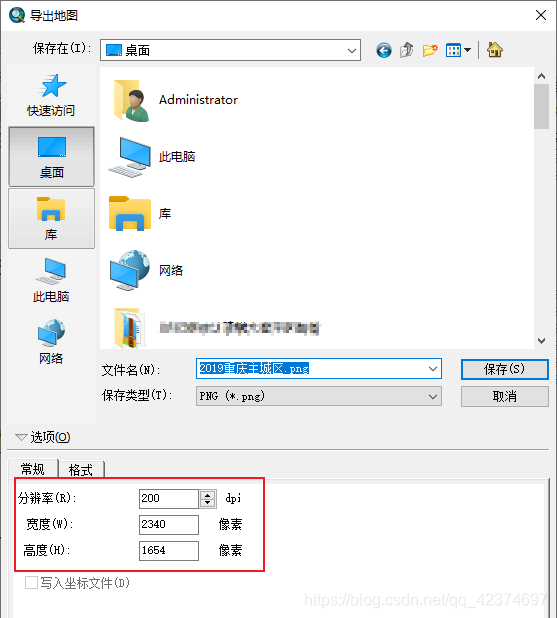

出图
在这里插入图片描述

在这里插入图片描述

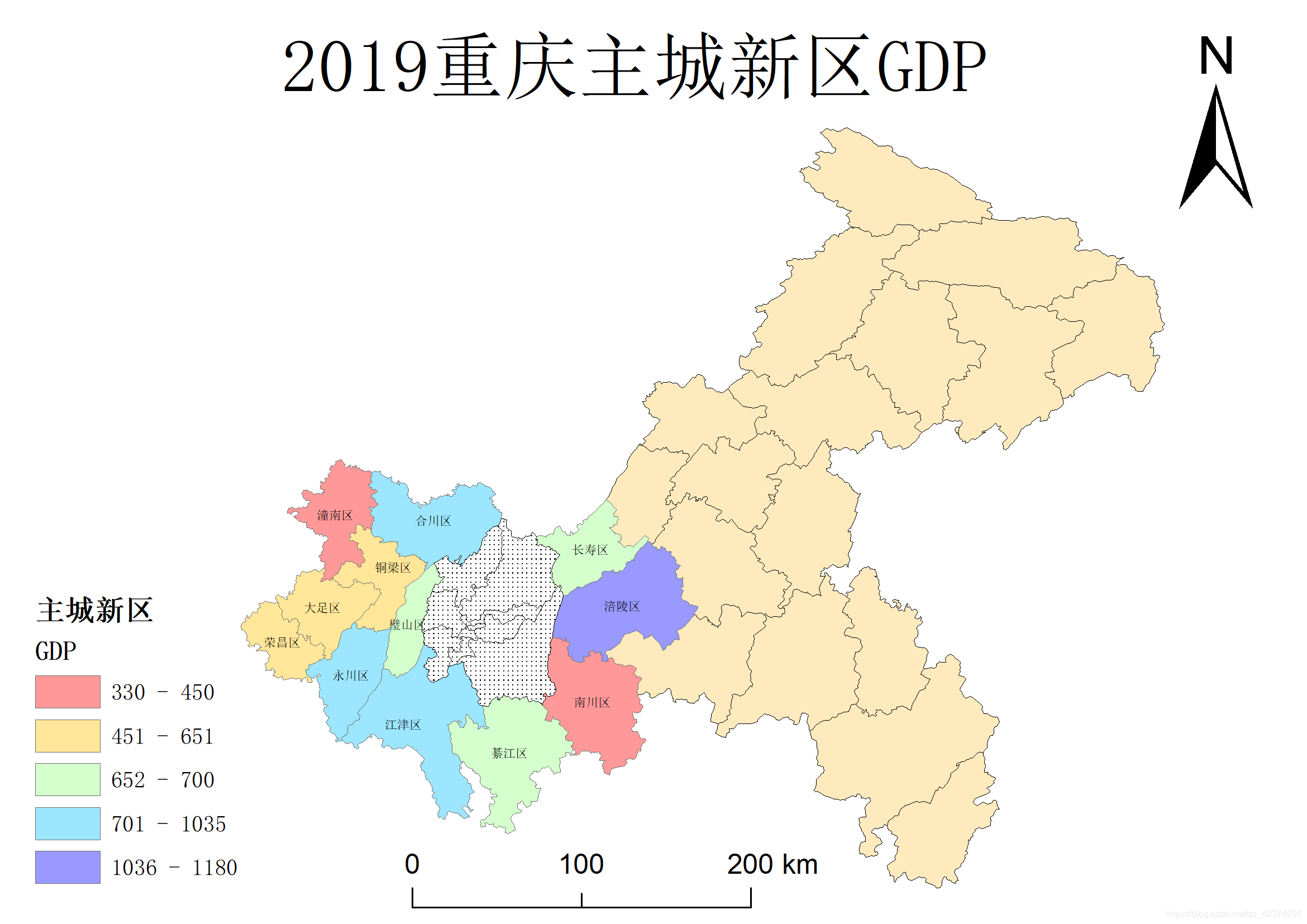

最终效果
在这里插入图片描述
