(14)UVM 史上最全通信管道介绍

UVM通信管道

一、前言

• TLM通信的实现方式，这些通信有一个共同的地方，即都是端对端的，同时在target一端需要实现传输方法，例如put()或者get()。
• 这种方式在实际使用时也可能会给用户带来一些烦恼，如何可以不自己实现这些传输方法，同时可以享受到TLM的好处?
• 对于monitor、coverage collector等组件在传输数据时存在一端到多端的传输，如何解决这一问题？
• 下面介绍的几个TLM组件和端口可以帮助用户免除这些烦恼:

1. TLM FIFO
2. Analysis Port
3. Analysis TLM FIFO
4. Request & Response通信管道

二、TLM FIFO

• 在一般TLM传输过程中，无论是initiator给target发起一个transaction，还是initiator从target获取一个transaction，transaction最终都流向consumer中(initiator和target都可以是consumer)。consumer在没有分析transaction时，我们希望将该对象先存储到本地FIFO中供稍后使用。

• 如果按照之前介绍的通信方法，用户需要分别在两个组件中例化端口，同时在target中实现相应的传输方式。多数情况下，需要实现的传输方式都是相似的，方法的主要内容即是为了实现一个数据缓存功能。

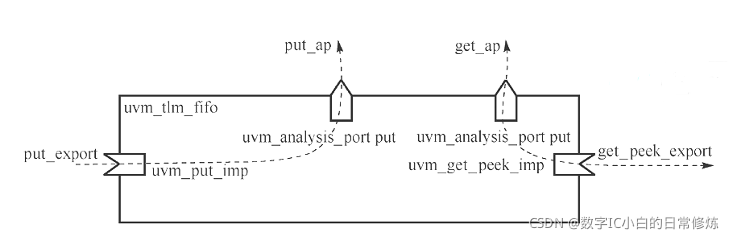

• 我们可以借助uvm_tlm_fifo，uvm_tlm_fifo类是一个新组件，它继承于uvm_component类，而且已经预先内置了多个端口以及实现了多个对应方法供用户使用。只有组件才可以例化端口。

• uvm_tlm_fifo的功能类似于mailbox，不同的地方在于uvm_tlm_fifo提供了各种端口供用户使用。推荐在initiator端例化put_port或者get_peek_port，来匹配uvm_tlm_fifo的端口类型。


对于uvm_tlm_fifo来说，它里面的BUFFER只有一个，因此它里面存放的数据类型是固定的

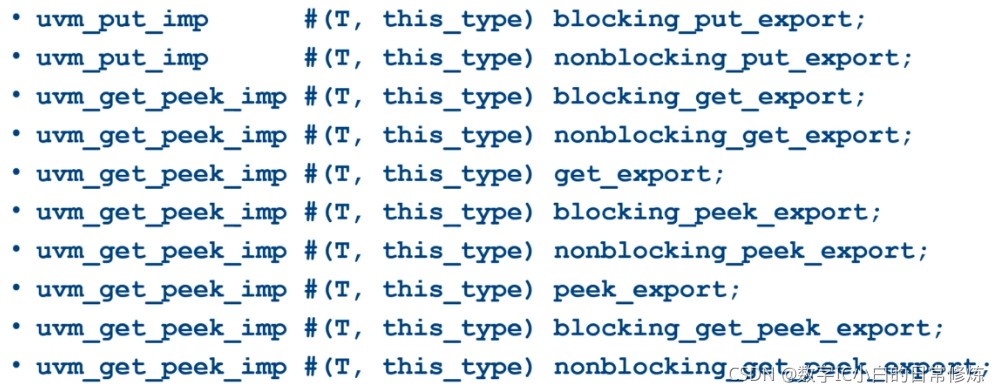

• 虽然它的端口名称是xxx_export，实际上它们的类型都是imp类型

三、Analysis Port

除了端对端的传输，在一些情况下还有多个组件会对同一个数据进行运算处理。如果这个数据是从同一个源的TLM端口发出到达不同组件，这就要求该种端口可以满足从一端到多端的需求。如果数据源发生变化需要通知跟它关联的多个组件时，我们可以利用软件的设计模式之一观察者模式(observer pattern)/广播模式来实现。
oberver pattern的核心在于：

• 第一，这是从一个initiator端到多个target端的方式。
• 第二，analysis port采取的是"push"模式，即从initiator端调用多个target端的write()函数来实现数据传输。

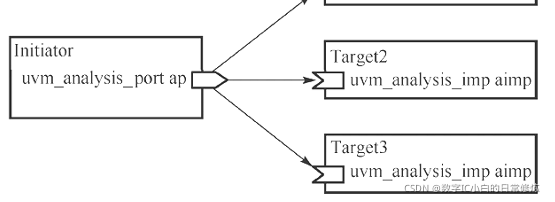

一个典型的analysis port类型端口的连接方式，类似于其他TLM端口的是，按照传输方法和端口方向组合可以将analysis port分为uvm_analysis_port、uvm_analysis_export以及uvm_analysis_imp。

• 以上图为例，在target一侧例化了uvm_analysis_imp后还需要实现write()函数。
• 在顶层可以将initiator端的uvm_analysis
