【君正T31开发记录】10.RTP协议及RTP带h264负载

RTP协议文档RFC3550,RTP两个子协议RTP、RTCP都在这个文档里边。

RTSP是流媒体控制协议,用于媒体传输的交互,具体媒体负载用RTP协议传输,RTP协议,用于实时传输数据,协议信息包括:时间戳、序列号、负载格式。

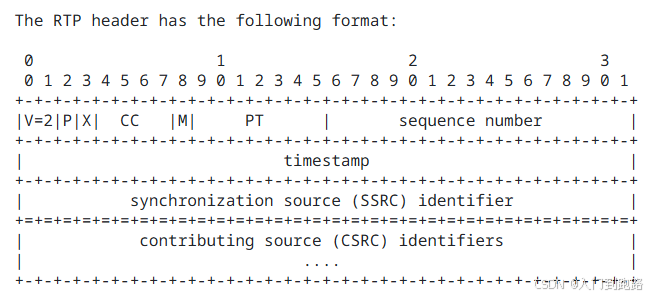

RTP协议头:

在这里插入图片描述

  • V - version(2 bits)
    字段值默认为0x02
  • P - padding(1 bit)
    此位被填充的话,在报文尾填充一个或多个额外的八位组,非有效载荷
  • X - extension(1 bit)
    扩展标志,若=1,在RTP header报文后跟一个扩展报头
  • CC - CSRC count(4 bits)
    CSRC计数器,即共享媒体源个数,一般用于混音、混屏
  • M - marker(1 bit)
    根据载荷不同,表示不同含义;表示视频一帧的结尾,或音频会话的开始
  • PT - payload type(7 bits)
    标志载荷类型

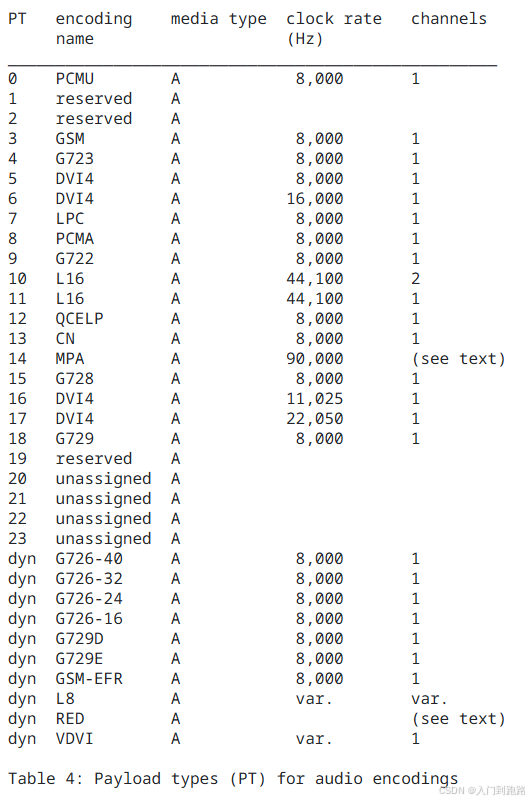

    音频类型:
    在这里插入图片描述

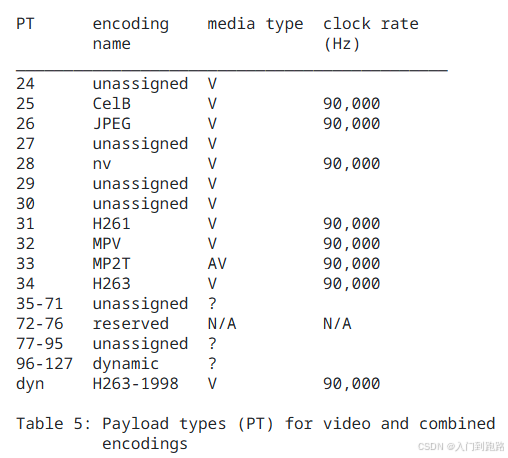

    视频载荷:
    在这里插入图片描述
  • sequence number(16 bits)
    序列号,标识发送者发送的RTP包的序列号,序列号递增;起始序列号是随机的;序列号可以用来检查UDP传输下的丢包及客户端对数据的排序。
  • timestamp(32 bits)
    时间戳,反应RTP数据包的采样时间,一帧数据可能被分成多个RTP包发送,同一个帧的时间戳是一样的;初始值随机
  • SSRC(32 bits)
    同步信源标识
  • CSRC list(0-15 items, 32 bits each)
    特约信源,可以有0-15个,每个占32位

RTP包封装代码实例:

#include "type.h"
typedef struct RTP_header
{
    u8 csrcCount:4;     //共享媒体源个数
    u8 extension:1;     //拓展字段,=1填充拓展报文头
    u8 padding:1;       //填充标志,=1需要在报文位填充空数据,4字节对齐
    u8 version:2;        //版本,默认2

    u8 payloadType:7;   //载荷类型,h.264填充动态类型96即可
    u8 mark:1;          //视频帧起始或者音频会话的结束

    u16 sequenceNumber; //序列号,起始序列号随机

    u32 timeStamp;      //时间戳

    u32 ssrc;           //同步信源的标识

    u32 csrc[0];        //特约信源标识,仅占位,由前边的csrcCount决定
}RTP_header;

typedef struct RTP_packet
{
    RTP_header rtpHeader;
    u8 payload[0];
}RTP_packet;

拓展协议头(了解)

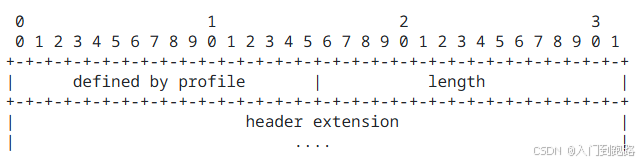

填充拓展标志后,需要在RTP header后跟一个拓展协议头:
在这里插入图片描述

  • defined by profile(16 bits)
    两种类型:one-byte header和two-byte header,当profile=0xBEDE时是one-byte header,0x1000时是two-byte header
  • length(16 bits)
    表示后边的header extension共有几个字节,长度以4字节为单位,如length=3表示header extension共有12字节
  • header extension(32 bits)
    具体的拓展头,由ID-L-data组成,组织形式是one-byte header或two-byte header,这里暂时只做拓展了解,摄像头实时流不一定用这个,用上的时候再说~

RTP载荷为H.264

标准文档RFC6184

H264需要在NALU前边添加NALU Header:
在这里插入图片描述

  • F(1 bit)
    forbidden_zero_bit,必须为0
  • NRI(2 bits)
    nal_ref_idc,00-11,给解码器的NALU重要性的权值,不是太关心
  • Type(5 bits)
    nal_unit_type,有如下表的type
    在这里插入图片描述

总结下来,就是对传输过程中NALU的处理分了三种情况,用来适应网络传输中(主要是MTU最大传输单元)的情况:

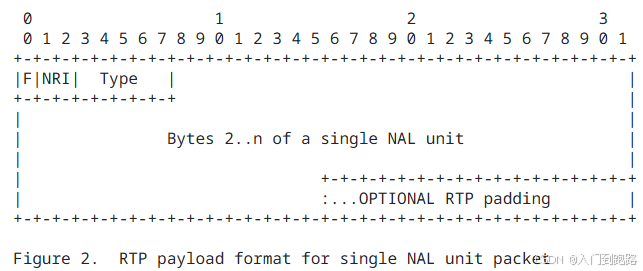

单个NALU

H264的NALU载荷适应MTU的情况下,一次传输一个完整的NALU
在这里插入图片描述
协议非常简单,就是加F-NRI-TYPE的头,后边按照四字节对齐补padding;
type字段对于single NALU packet来说,就是H264规定的类型(0-23),常见的如下:

Type含义
0未指定
1非IDR图像的片
5IDR图像的片
6SEI(辅助增强信息)
7SPS(序列参数集)
8PPS(图像参数集)

组合NALU

NALU大小远不够MTU,可以多个NALU一起传输

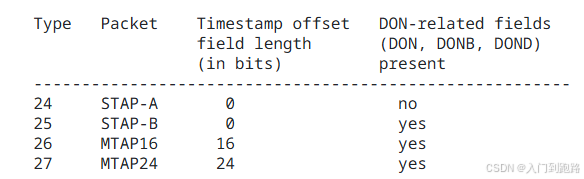

组合包有四种:
在这里插入图片描述

  • STAP-A

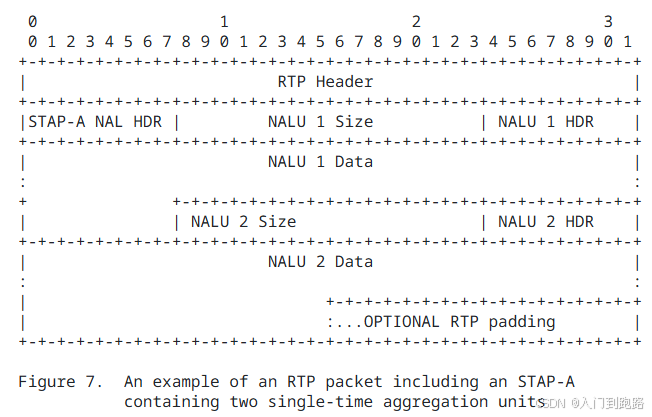

    在这里插入图片描述
    上图为STAP-A格式 2 NALU组合发送的格式,HDR(header)中NRI为所有NALU最大值,Type=24

  • STAP-B

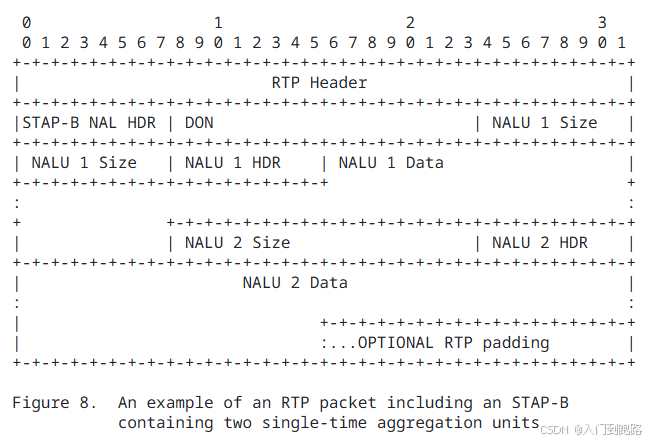

    在这里插入图片描述
    上图为STAP-B格式 2 NALU组合发送的格式,HDR(header)中Type=25,STAP-B HDR后紧跟DON(decoding order number,16 bits),这个DON是决定解码顺序的标号,包到达时间可能和解码顺序不同,用这个标记解码器识别按顺序解码,这里暂时不多研究,聚合包的形式暂时只了解不深究,可能代码可以暂时不用。也希望有大佬可以指导两句~~

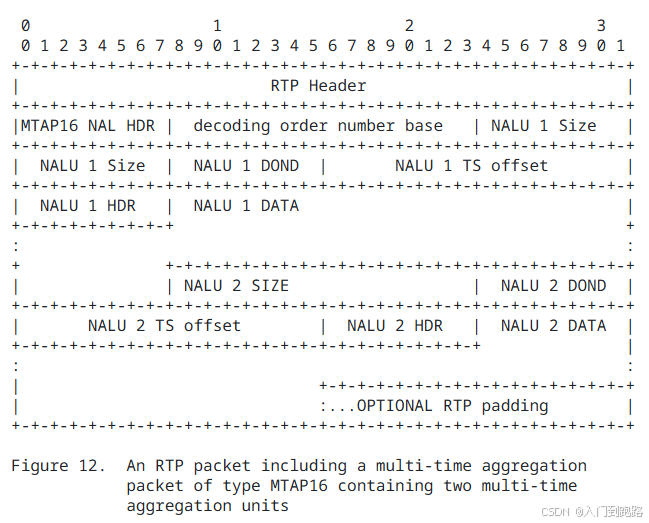

  • MTAP16
    在这里插入图片描述

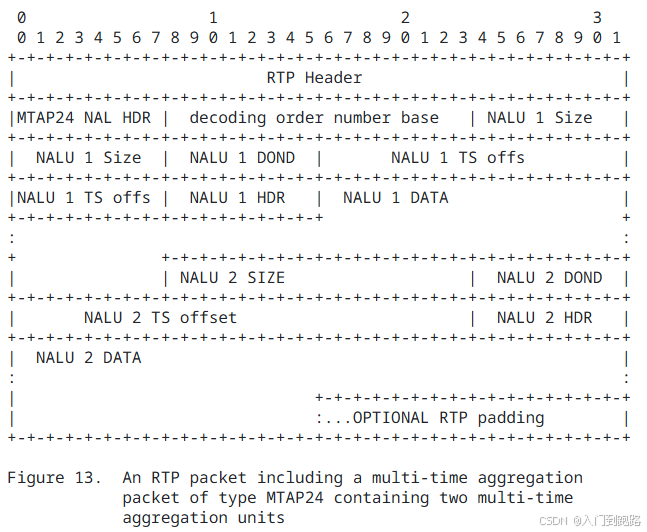

  • MTAP24
    在这里插入图片描述

分片NALU

一个NALU已经超了MTU,需要一个NALU分开多次传输

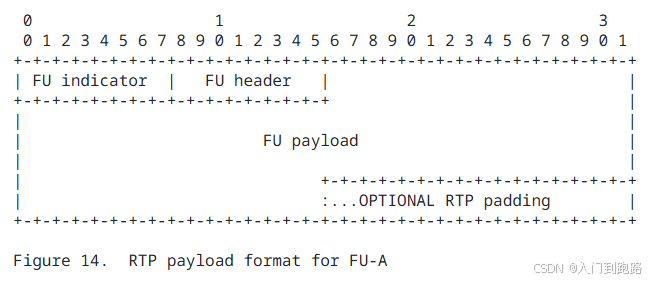

  • FU-A
    在这里插入图片描述
    FU indicator格式如下:
    在这里插入图片描述
    这个就不解释了,前边一样
    FU header格式如下:
    在这里插入图片描述
    S - start(1 bit):为1时,标识这个是一帧数据的起始分片;
    E - end(1 bit):为1时,标识这个是一帧数据分片的结尾;
    R - forbiden bit(1 bit):必须填0;
    Type - nal_unit_type(5 bits):H264码流帧类型,1-23.

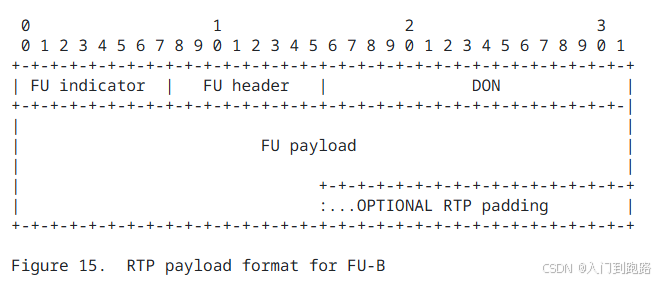

  • FU-B
    在这里插入图片描述
    这个和FU-A差不多,也是多了16 bits DON,解码顺序,这里也可暂时不多研究。

注意
1.上述都是网络协议,默认网络字节序即大端字节序封装;
2.具体的H.264负载,已经有RTP包装,不需要带上start code;当然实测发现带上了也不影响
