#太菜喽，只看表面，懒得去思考本质#

问：使用数据集—三维扇区就一定要先在物理场中定义 扇区对称 吗？

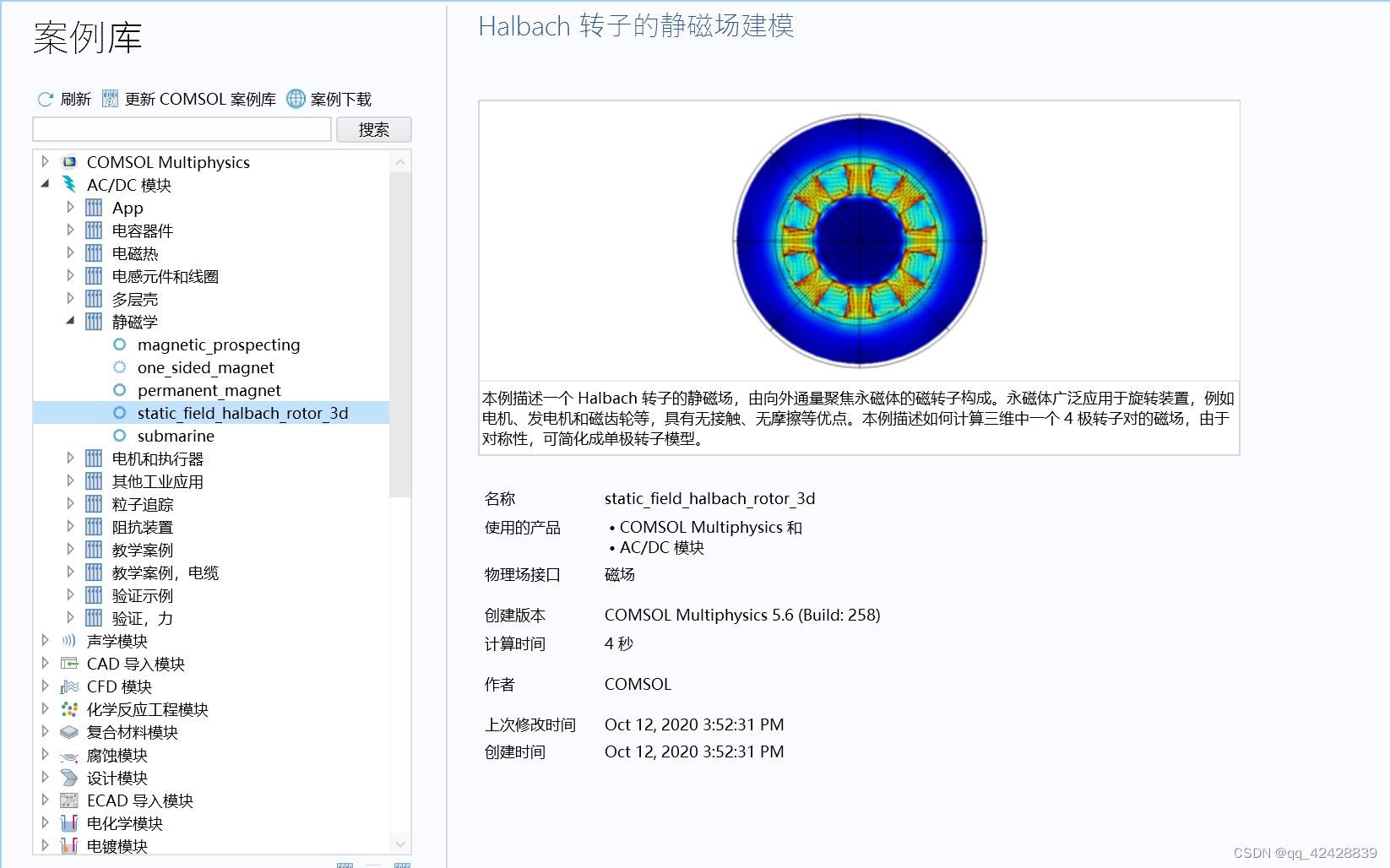

不需要！看案例库ACDC_Module/Introductory_Magnetostatics/ static_field_halbach_rotor_3d

Halbach永磁体仿真，甚至没有周期性条件！

使用从More 2D datasets和More 3D datasets子菜单中选择的Sector 2D和Sector 3D数据集，可以绘制完整几何图形的解决方案，同时通过利用扇区对称性减少复杂几何图形的计算时间和内存需求。几何体必须是可以通过使用旋转或反射(镜像)进行转换的类型。旋转和反射仅在使用偶数扇区时可用。当旋转或反射时，也可以反转相位(改变符号)。例如，假设一个几何图形中有N个扇区。扇区数据集首先计算源数据集中的输入表达式，创建N个副本(每个扇区一个)，映射和插值数据，并转换对应于向量字段的表达式组件。转到“常用结果节点设置”，获取以下部分信息的链接:数据和轴数据。在Number of sectors字段中，输入大于或等于2的任何整数(默认为2)来定义完整几何中的扇区数量。在“要包括的扇区”列表中，选择“全部”(默认值)以均匀分布所有指定扇区。如果您希望使用比在Number of sectors字段中指定的扇区更少的扇区，请使用Start扇区字段(默认:O，用于第一个扇区)和包含字段的扇区数(默认:扇区数，以便您获得与使用All相同的绘图)。您可以使用这些设置仅绘制扇区的一小部分，以便查看生成的几何图形内部的解决方案。当输入的扇区数是偶数时，选择转换:旋转(默认)或旋转和反射。对于不均匀数量的扇区，只有旋转可用，并且不需要额外的用户输入。如果选择旋转和反射:对于2D扇区，输入反射轴方向的x和y坐标。对于Sector 3D，输入反射平面径向的x、y和z坐标。advanced选中“定义变量”复选框，为扇区号和空间变量创建变量:扇区号是0到扇区数减1之间的整数。每个扇区都有一个唯一的扇区号:例如，对于包含四个扇区的扇区数据集，则为0、1、2和3。扇区号的默认变量是secnumber，其中sec1是数据集节点的标记。Space变量计算为转换后的坐标(与x、y和z相反，它们计算为底层数据集中的坐标)。默认变量名称(其中数量是基于空间维度的)为：x坐标为sec1x，y坐标为sec1y，z坐标为sec1z。当选择Define variables复选框时，对每个扇区启用一次输入表达式，这将使评估时间大约增加扇区数量的一个因子(M)。如果正在评估的输入表达式包含任何空间变量，则该评估模式将自动启用chazh。

对变换（旋转/旋转与反射的理解）

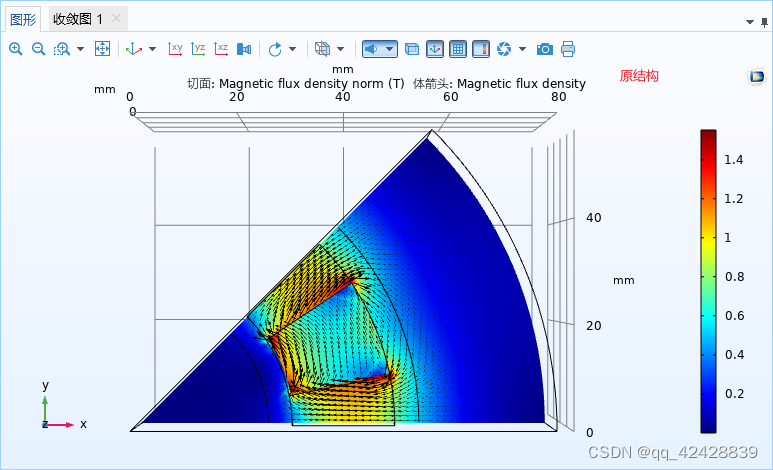

参考案件：static_field_halbach_rotor_3d

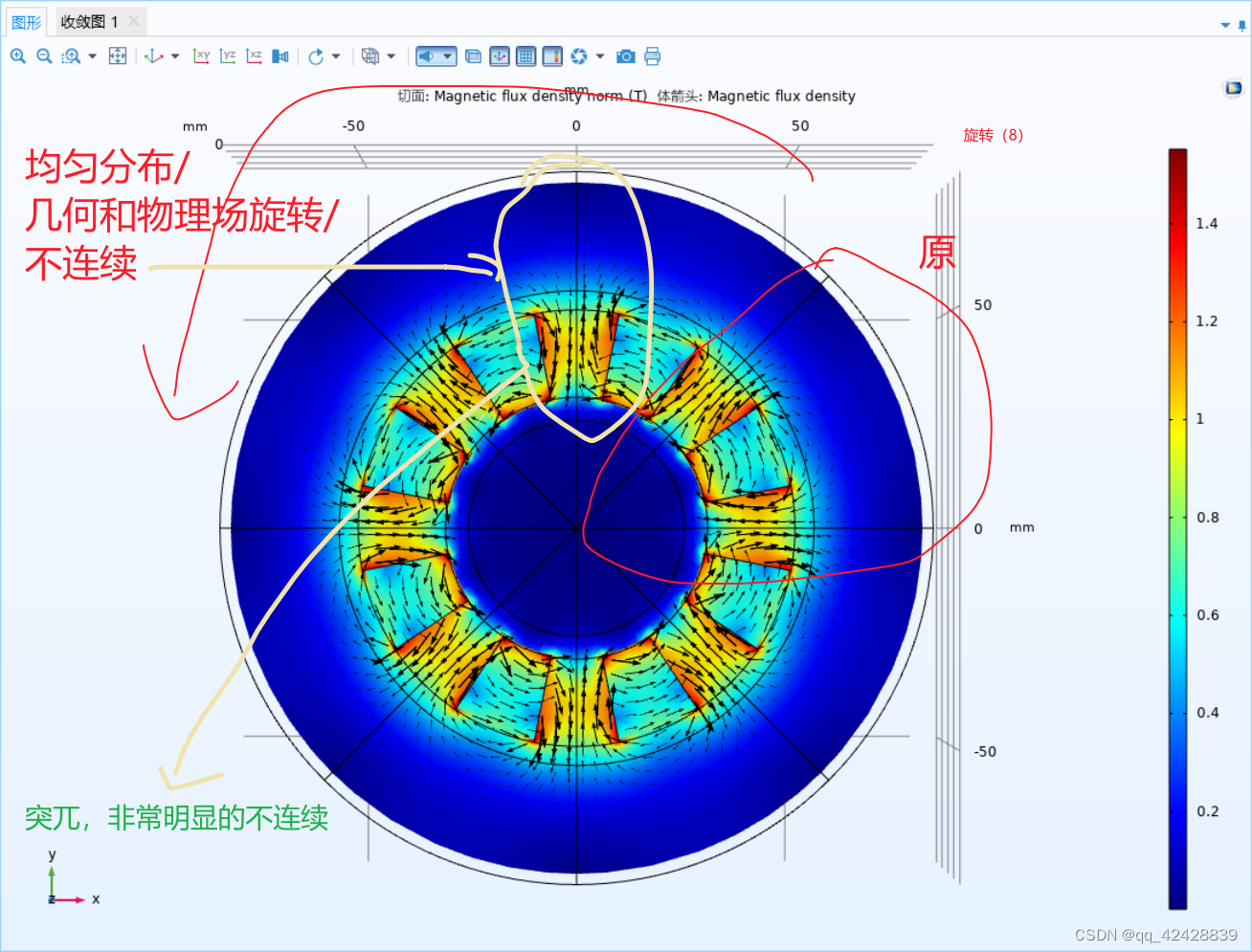

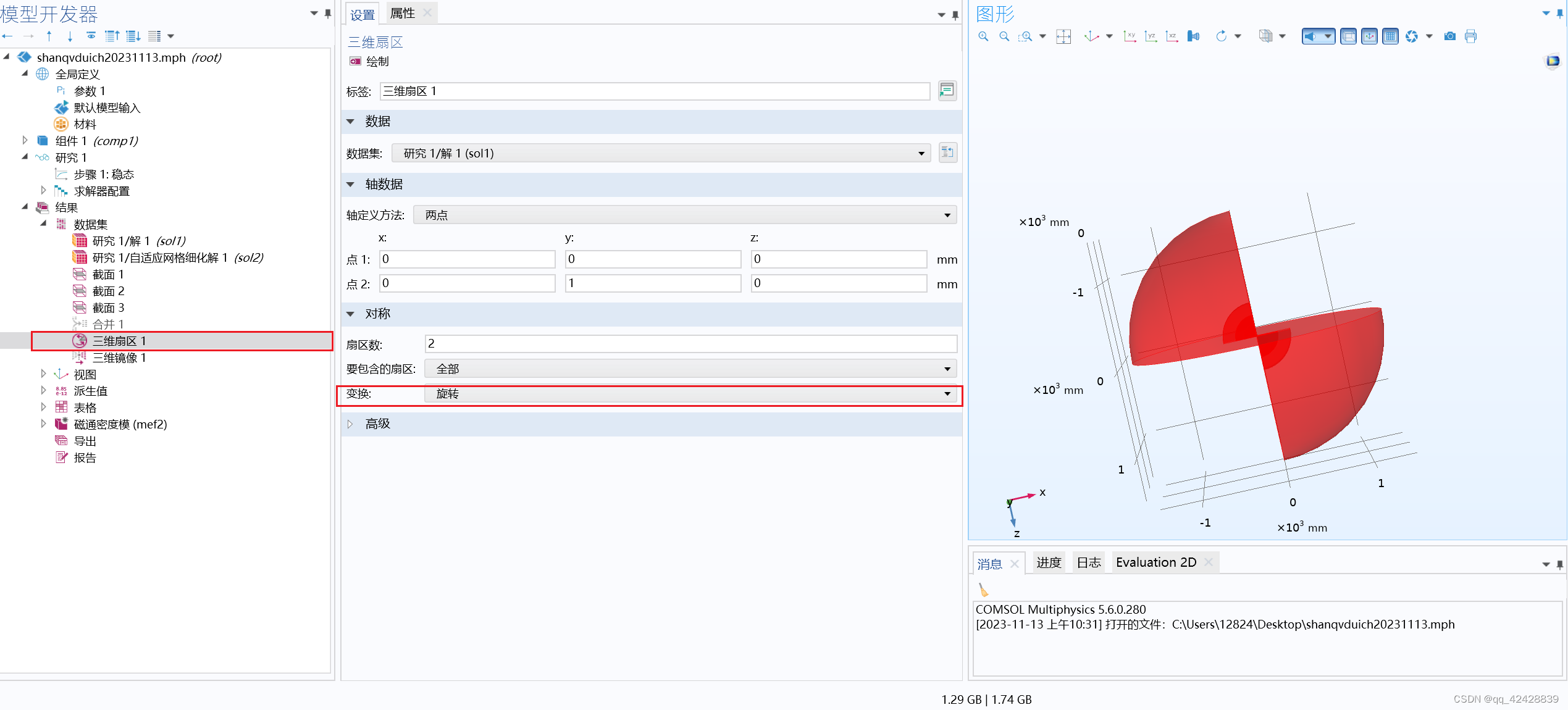

旋转：假设扇区数n（n可奇可偶），选用此项时，均匀绘制出n-1个几何模型，为原模型旋转360°/扇区数n，物理场也旋转360°/扇区数n;

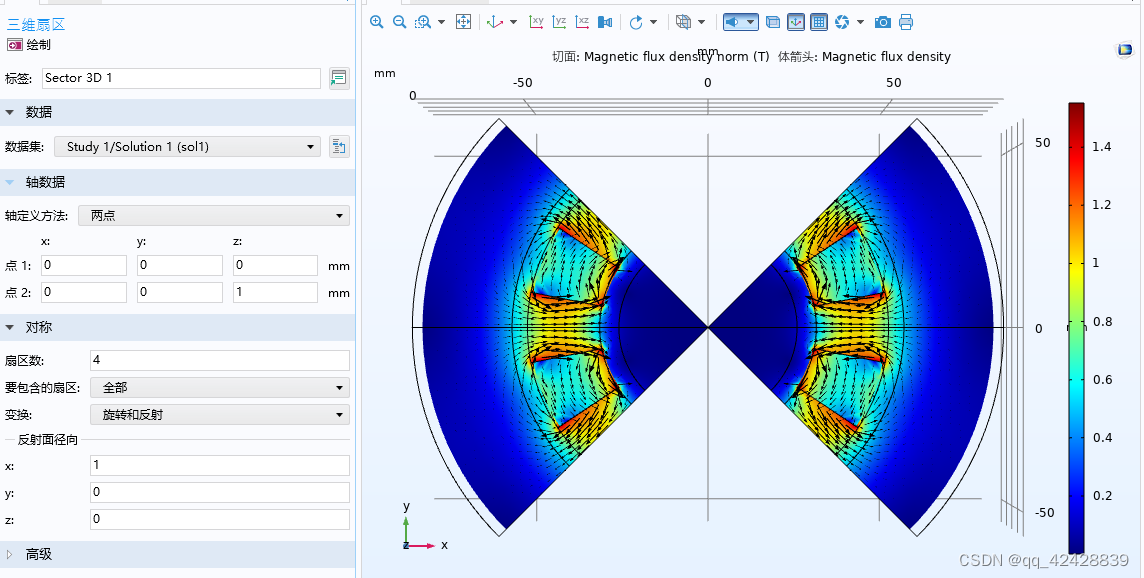

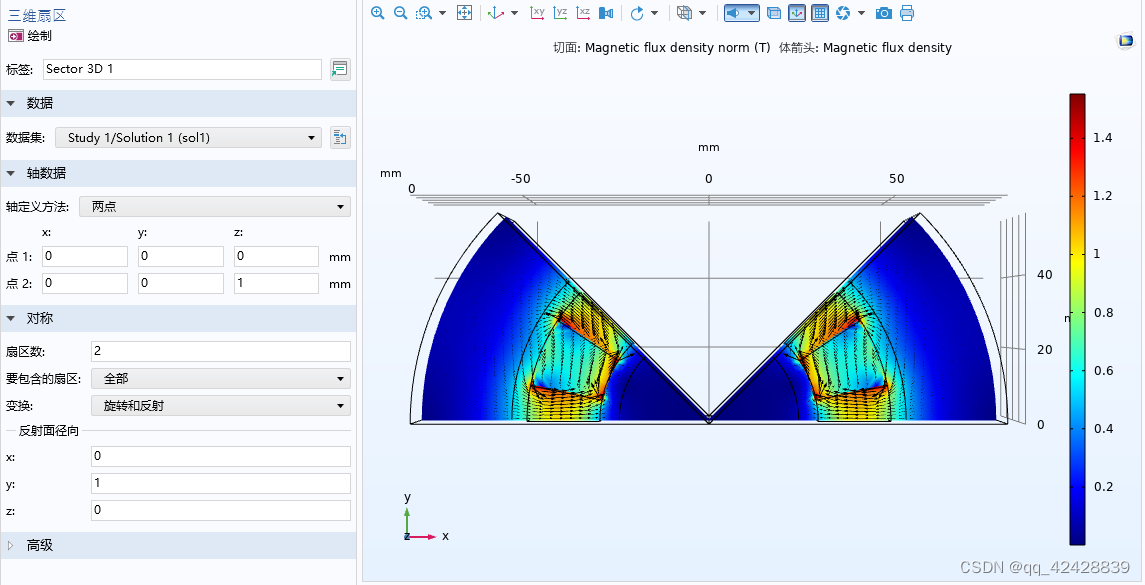

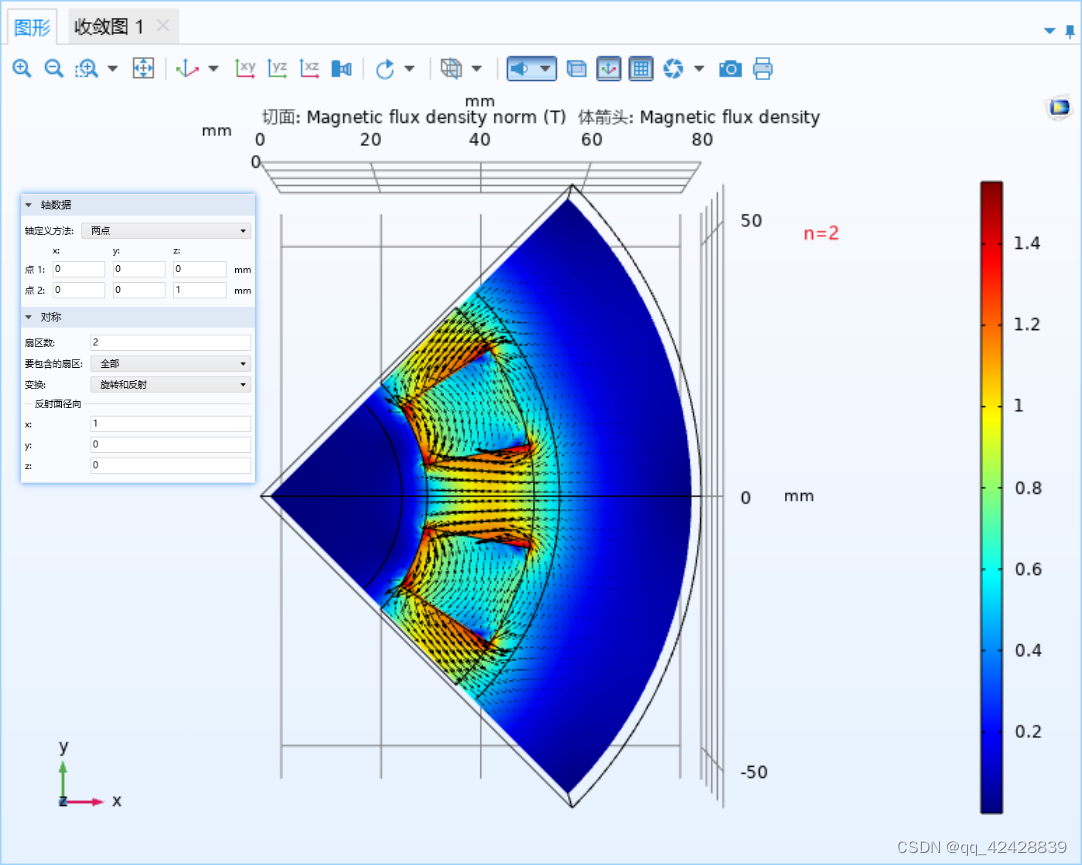

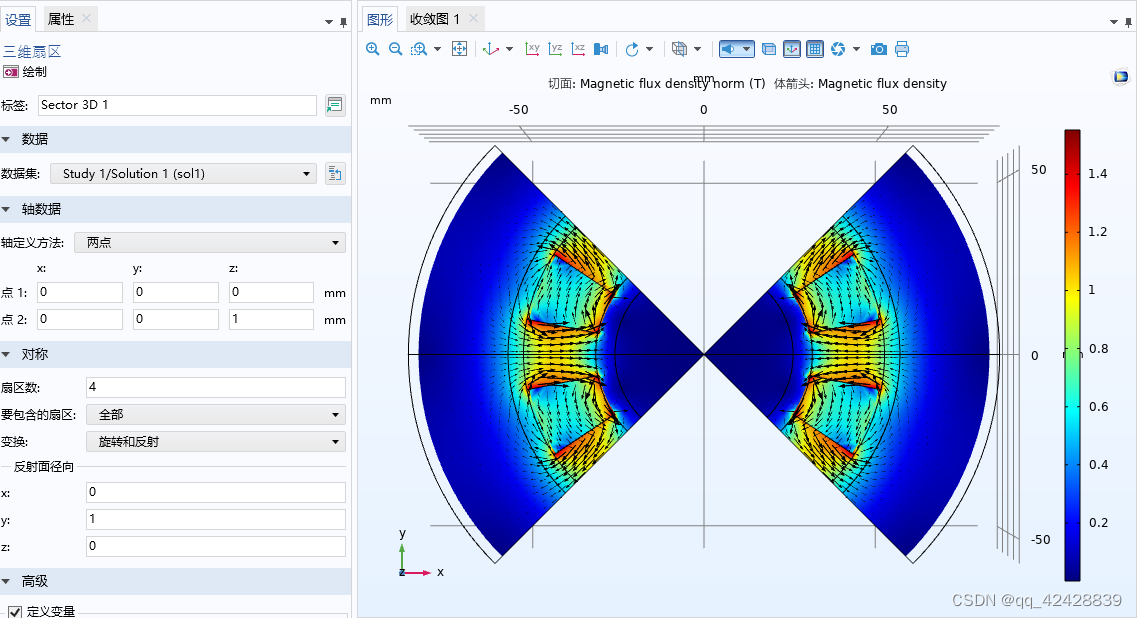

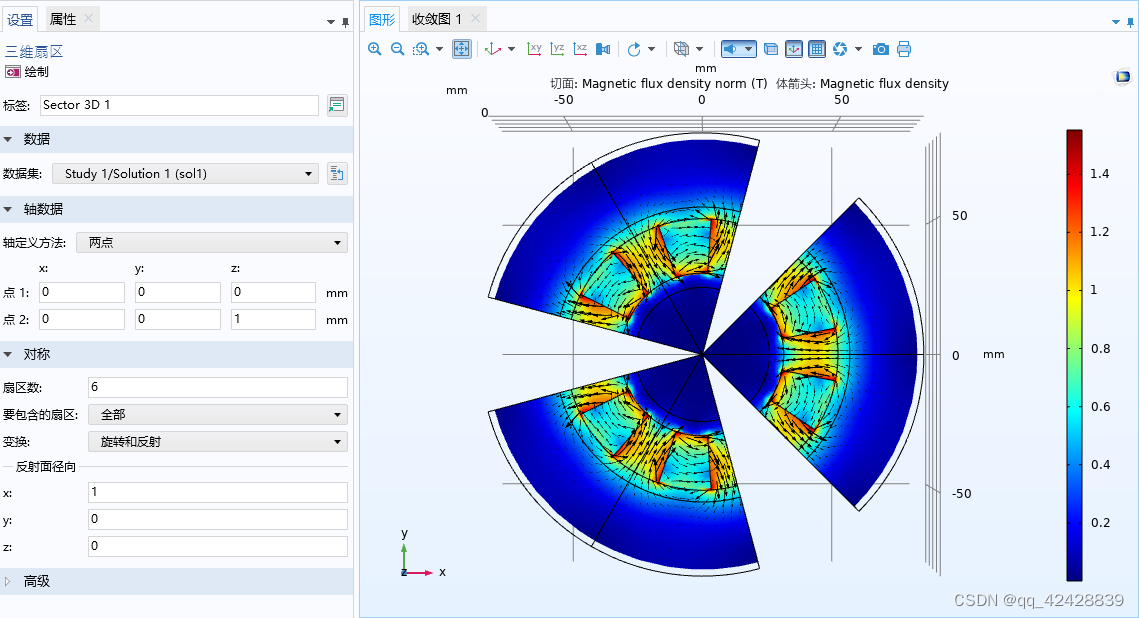

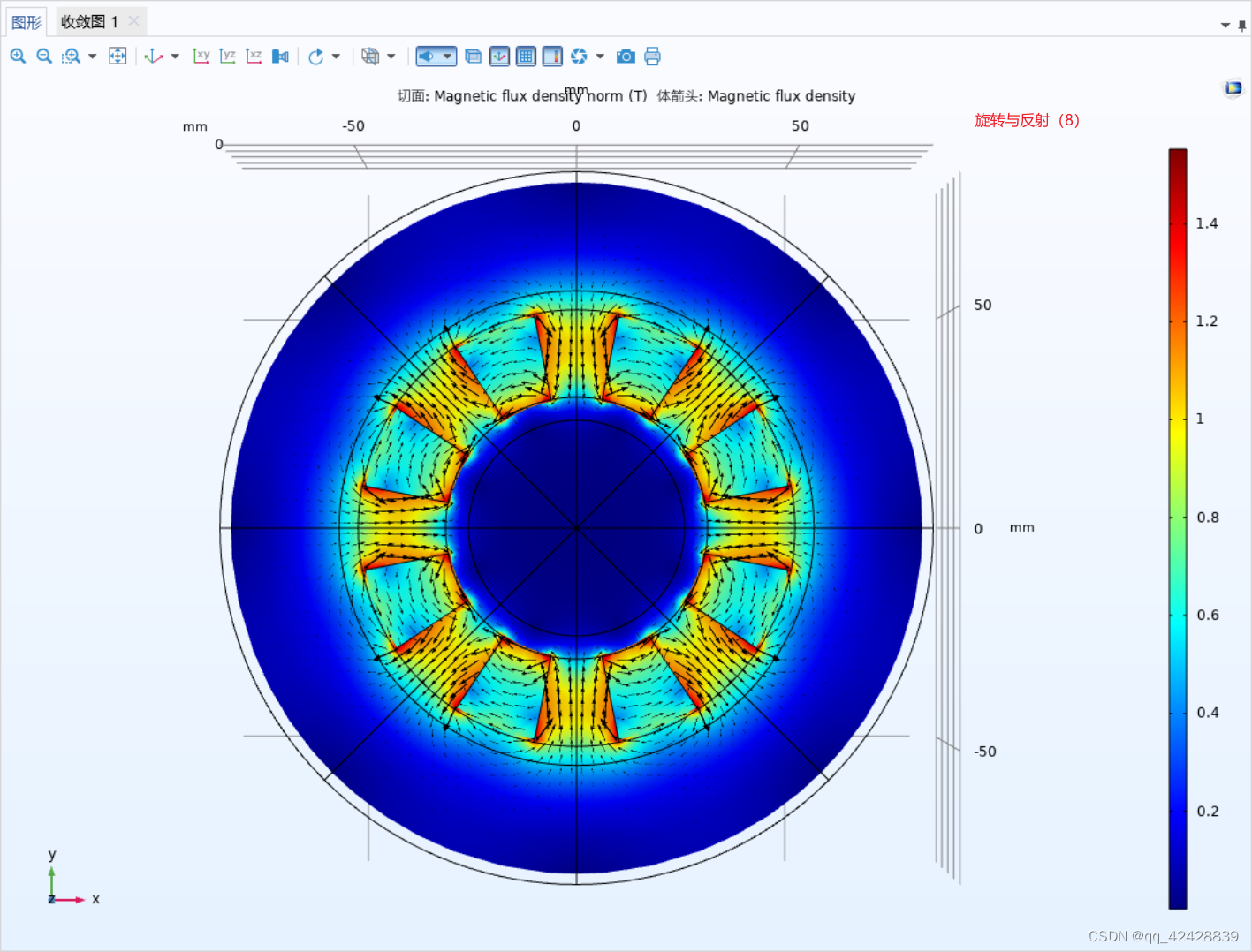

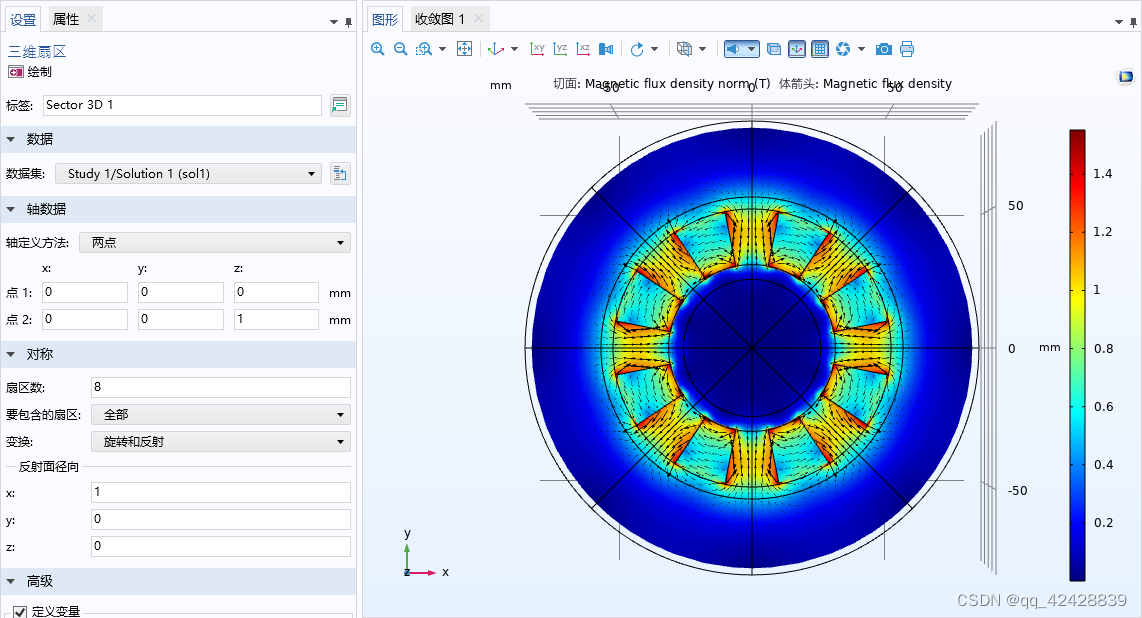

旋转与反射：假设扇区数n（注意n只能是偶数），奇数当然能加载出来，看起来能用，实际上不可行

假设一个几何图形中有n个扇区。扇区数据集首先计算源数据集中的输入表达式，创建N个副本(每个扇区一个)，映射和插值数据，并转换对应于向量字段的表达式组件。转到“常用结果节点设置”，获取以下部分信息的链接:数据和轴数据。在Number of sectors字段中，输入大于或等于2的任何整数(默认为2)来定义完整几何中的扇区数量。在“要包括的扇区”列表中，选择“全部”(默认值)以均匀分布所有指定扇区。如果您希望使用比在Number of sectors字段中指定的扇区更少的扇区，请使用Start扇区字段(默认:O，用于第一个扇区)和包含字段的扇区数(默认:扇区数，以便您获得与使用All相同的绘图)。
