一个Intel 8253芯片和8位CPU相连接，端口地址为20H-23H，现有2MHz的时钟信号用作8253的时钟输入，要求8253的OUT1输出在启动0.1秒以后由低变为高电平。

（1）说明Intel 8253的工作模式及其计数初值。

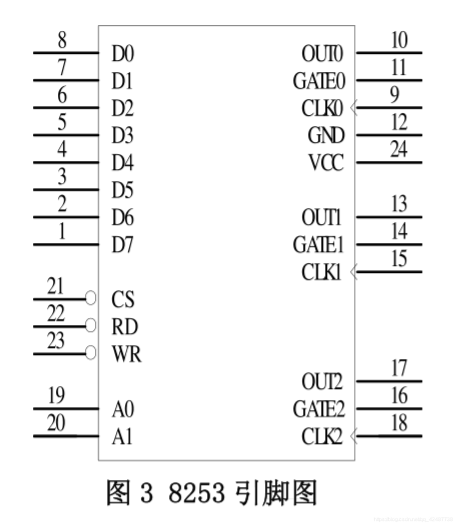

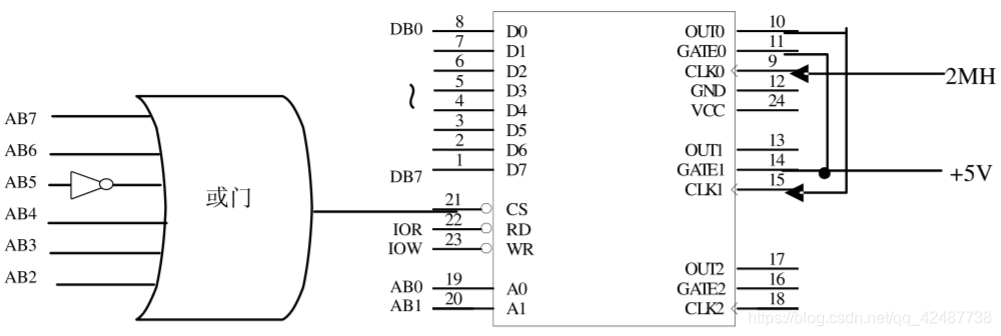

（2）画出Intel 8253与CPU连接以及其它连接的电路图。
（3）编写Intel 8253的初始化程序。

1. 计数器0采用方式2，计数初值1000，计数器1采用方式0，计数初值200。
   注： 0.1s/0.5微秒=200000,因为16位计数器最多计数65536次，超出范围，所以就得用嵌套方式。
   所以定时器0设置初值1000，计数器1设置初值200 。

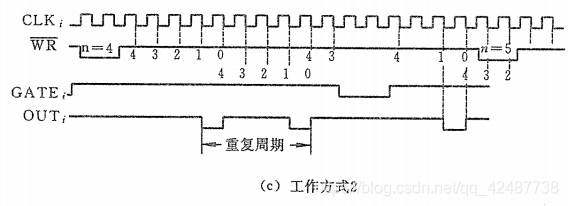

   计数器0采用方式2，循环输出，每计数1000输出一次。

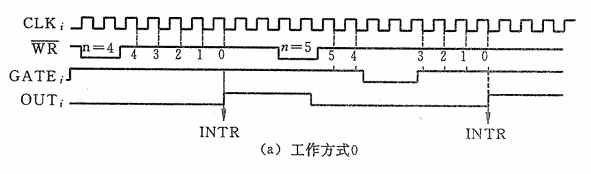

   计数器1采用方式0，因为题目中说OUT1端计数结束后产生高电平 ，又因为计数器1的输入端接的是计数器0的OUT0端，所以计数器0输出一次，计数器1计数一次 1000×0.5×200=10000毫秒，也就是0.1秒。


MOV AL,34H  ;计数器0
OUT 23H,AL
MOV AX,1000
OUT 20H,AL
MOV AL,AH
OUT 20H,AL
MOV AL,70H  ;计数器1
OUT 23H,AL
MOV AX,200
OUT 21H,AL
MOV AL,AH
OUT 21H,AL
