(一)ArcMap基础——新建地图文档及数据层的加载
目录
1.新建地图文档
地图文档是一种扩展名为.mxd的数据文件。地图文档存储的并不是实际的数据,而是实际数据存储于硬盘上的指针和有关地图显示的信息。此外,地图文档还存储了地图的大小、所包含的地图元素(标题、比例尺、图例等)等其他地图信息。
ArcMap中,创建新的地图文档有两种方法。
(1)启动ArcMap

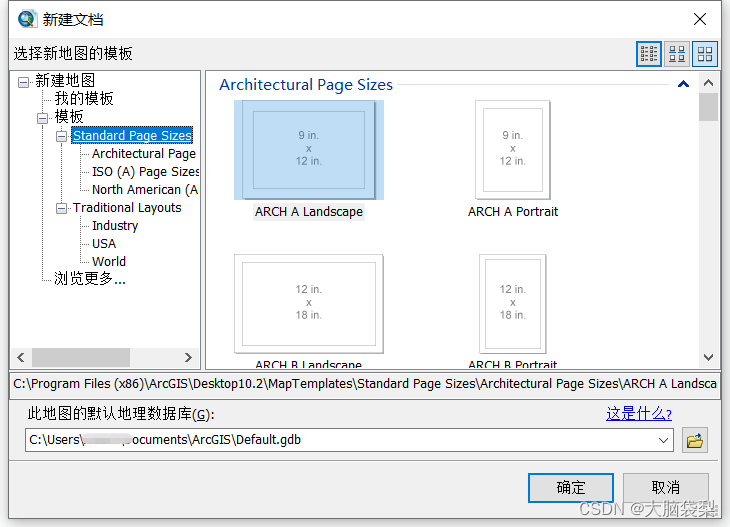

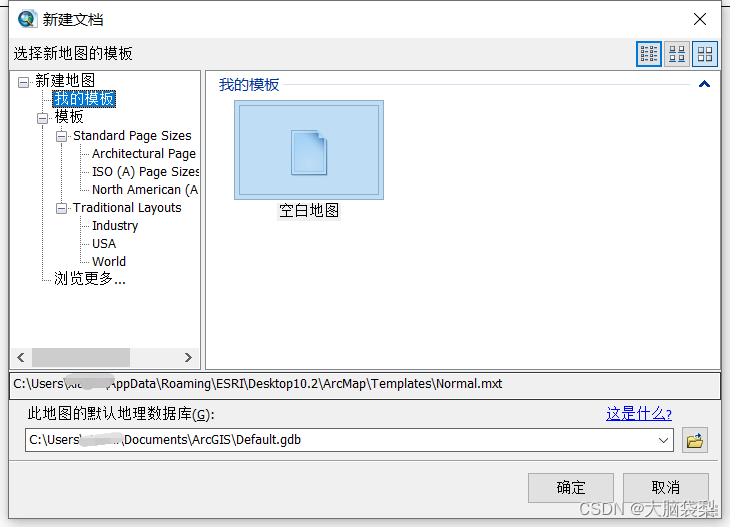

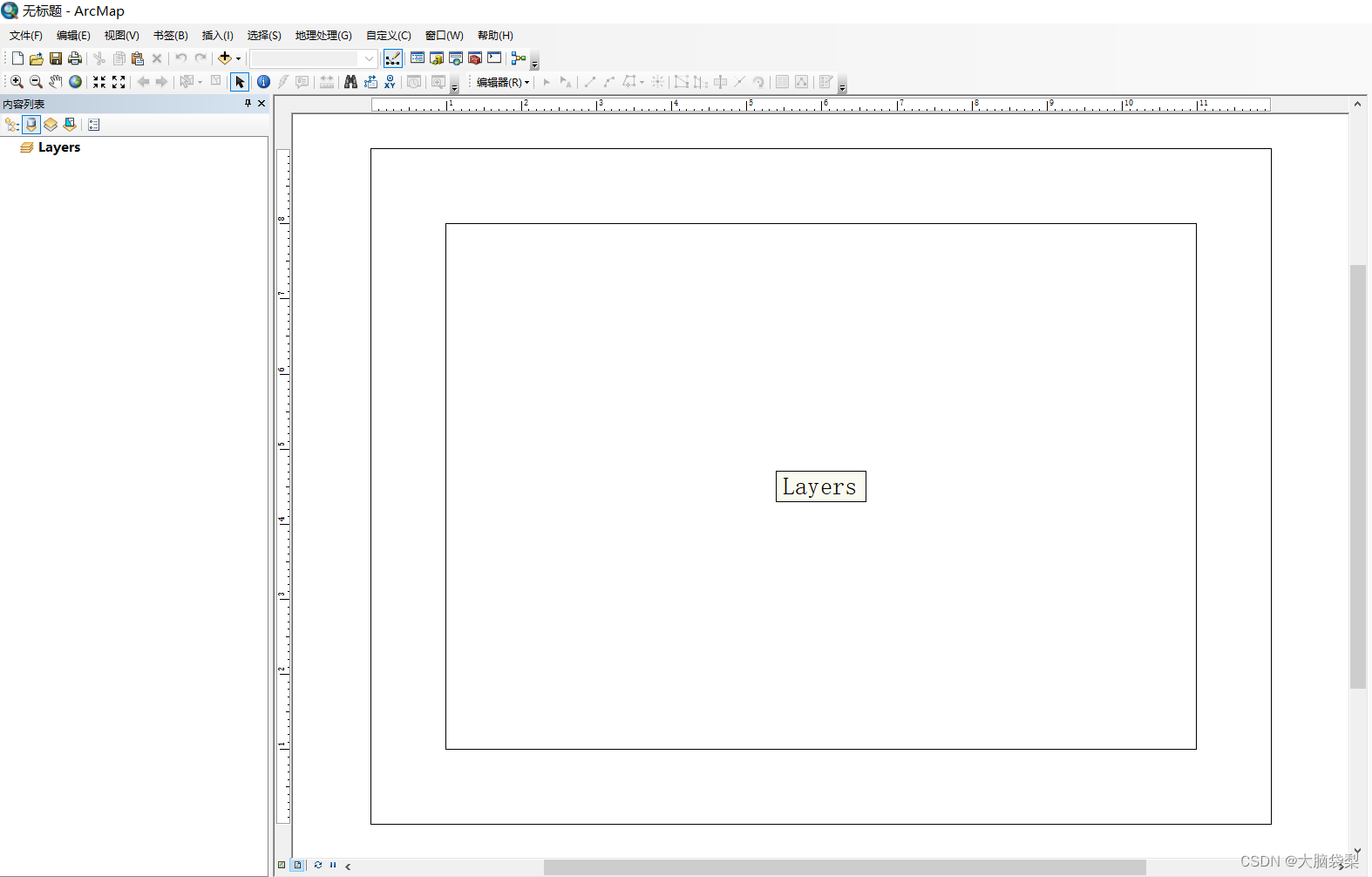

在ArcMap对话框中,选择新建地图下的我的模板创建一个新的空地图,或者应用已有的地图模板创建新地图:在模板下选择标准页面大小,然后在列表中选择一种版式,并单击确认按钮,出现了预先设计好的地图模板,进入地图编辑环境。
(2)直接创建
若已经进入了ArcMap工作环境,单机主菜单文件–新建命令,弹出的新建文档对话框与启动ArcMap时的对话框一致。
2.数据层的加载
创建了新地图文档之后,需给该文档加载数据。在ArcMap中,用户可以看根据需要来加载不同的数据层。数据层的类型主要有ArcGIS Geodatabase中的要素、ArcGIS workstation的矢量数据Coverage、TIN和栅格数据Grid、ArcView3.x的shapefile、AutoCAD的矢量数据DWG、ERDAS的栅格数据Image File USGS的栅格数据DEM等。
加载数据层主要有两种方法。
(1)直接在新地图中加载数据层
①单击主菜单文件–添加数据–添加数据,打开对话框;

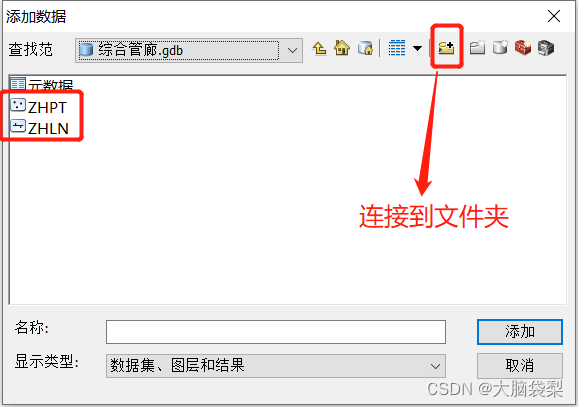

②在查找范围列表框设置加载数据的位置,若列表框没有对应文件夹,可点击连接到文件夹–选择到要连接的文件夹–确定。

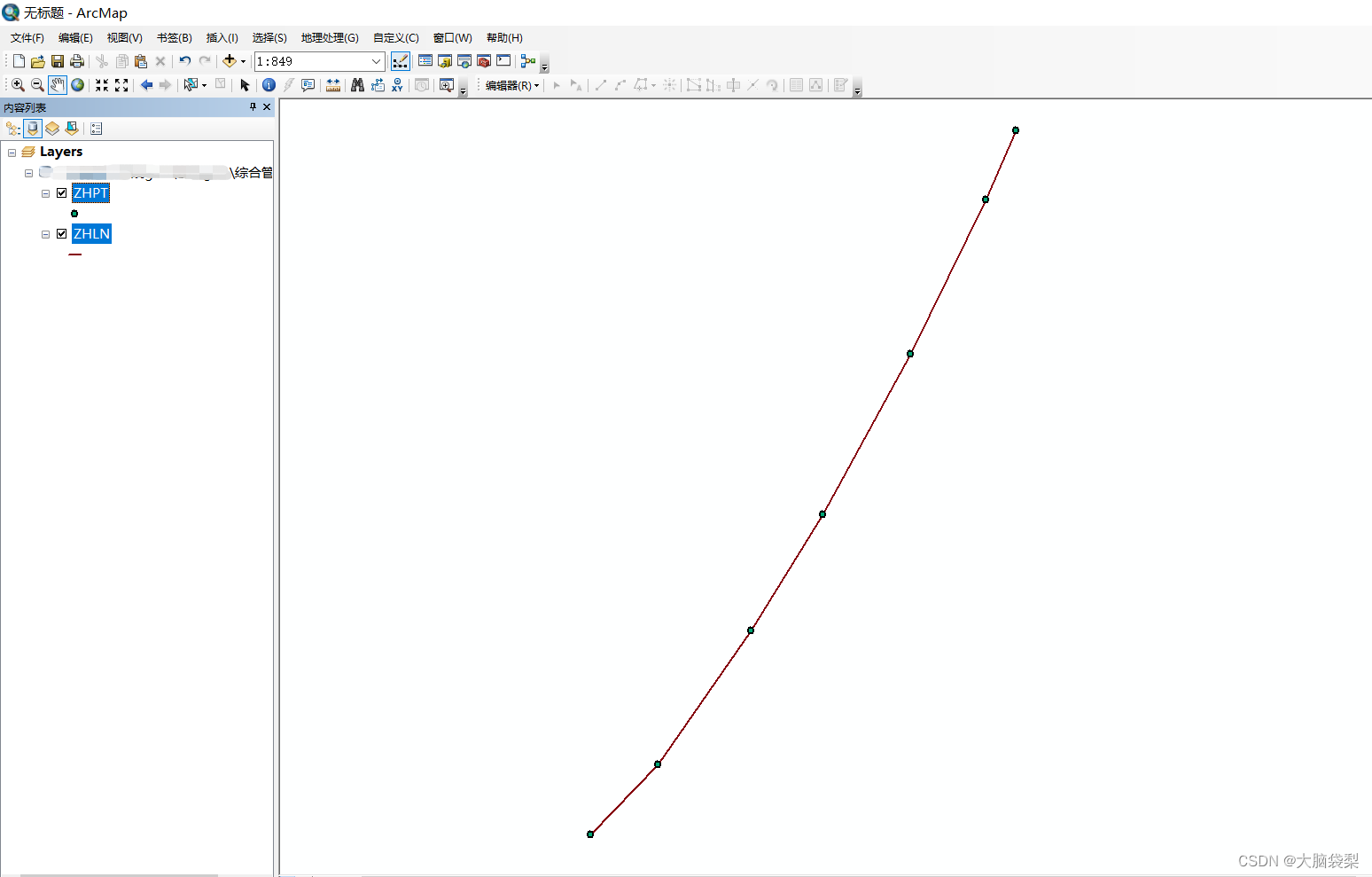

如打开综合管廊.gdp数据库中的ZHPT和ZHLN图层要素,按下Ctrl,选择两个要素层;
③单击添加按钮,两个图层被加载到新地图中。

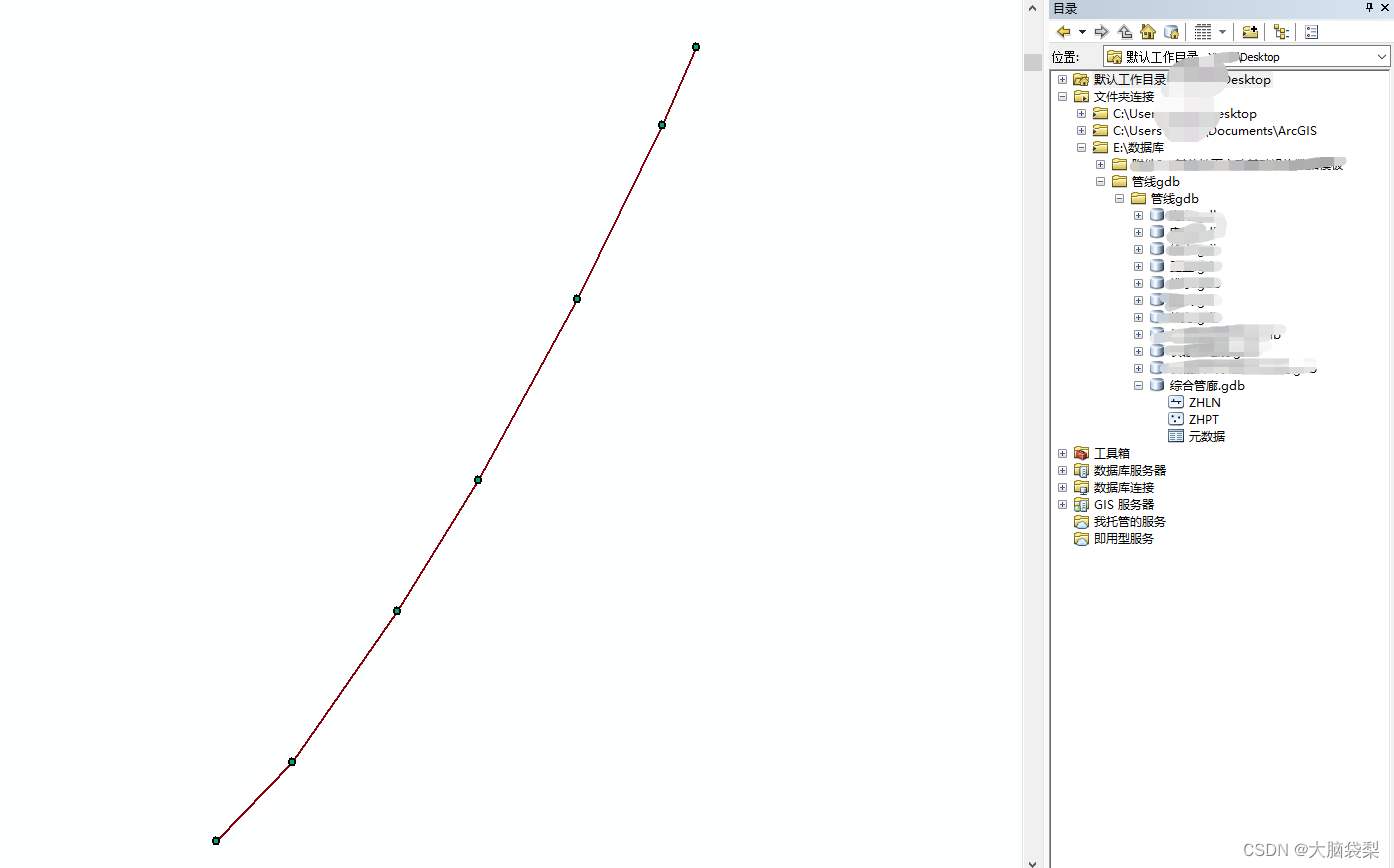

(2)用ArcCatalog加载数据层
①启动ArcCatalog;
②在ArcCatalog中浏览要加载的数据层;
③点击需加载的数据层,拖放到ArcMap内容列表窗口中,完成数据层的加载。
(3)地图中加载及导出文本数据的方法

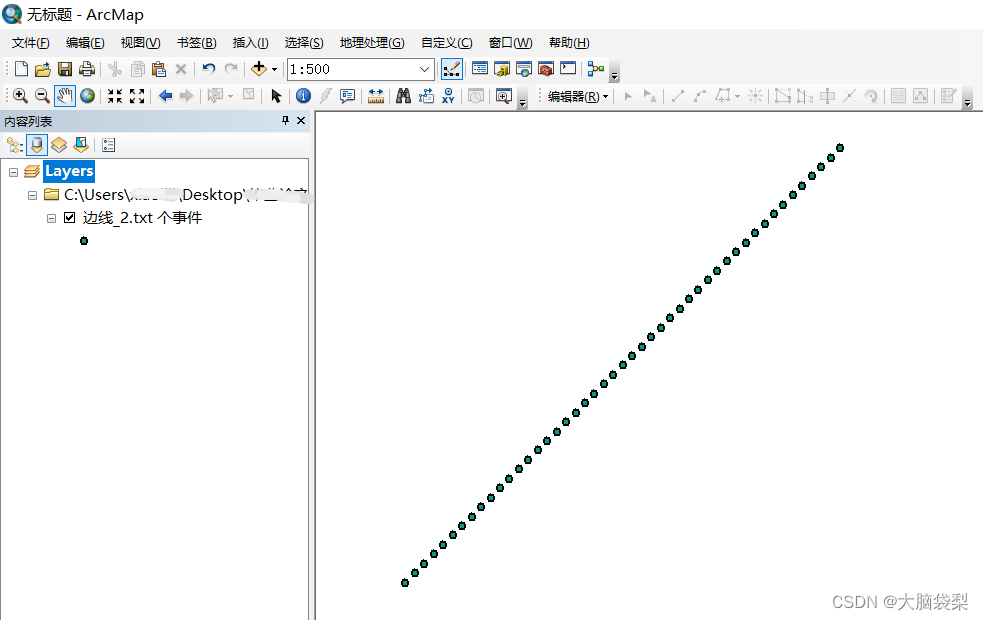

加载文本数据

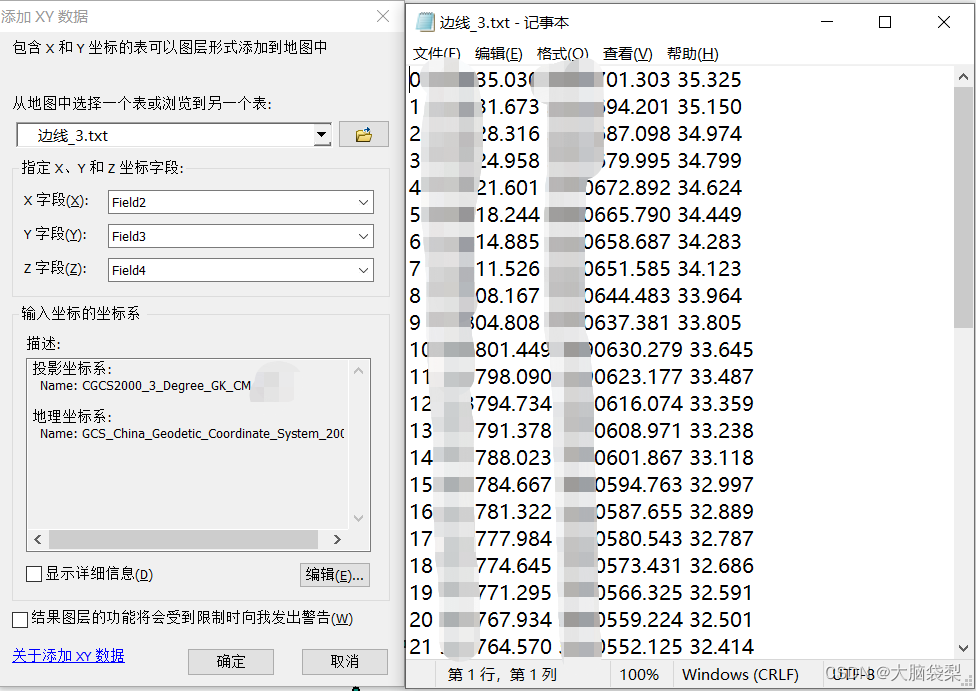

①选择主菜单文件–添加数据–添加XY数据;
②选择包含X,Y坐标数据的文本文件(支持txt文本或dbf表);
③指定含有X,Y坐标的列,并且可选择性地标识含有Z坐标的列;
④指定坐标系。
文本数据导出shp

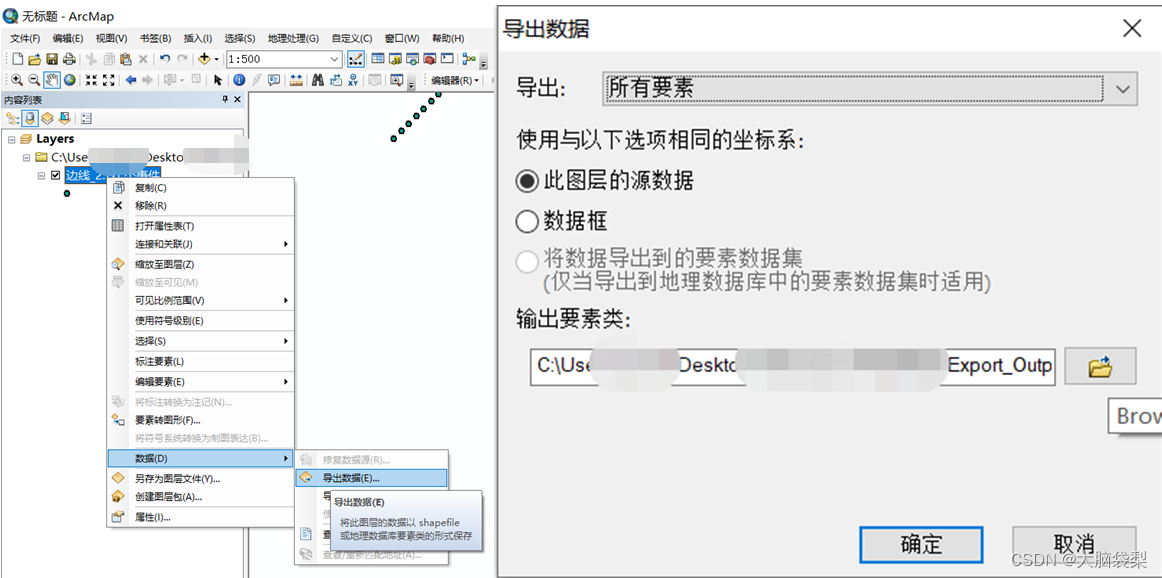

选择新添加的t文本文件数据层–点击右键–数据–导出数据–设置输出路径及要素类–保存类型选择shapefile–确定。
