（十五）数据编辑——图形编辑①

数据编辑——图形编辑①

数据编辑包括几何数据和属性数据的编辑。几何数据的编辑主要是针对图形的操作，即图形编辑，包括平行线复制、缓冲区生成、镜面反射、图层合并、结点操作、拓扑编辑等。属性编辑主要包括图层要素属性的添加、删除、修改、复制、粘贴、属性表导出等。

1.基本编辑

进入 ArcMap 工作环境，打开已有的地图文档或新建地图文档后，进行数据编辑一般需要经过下列5个步骤。

1.1基本步骤

①加载编辑数据

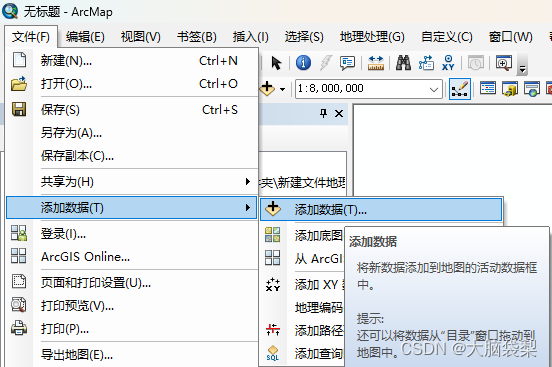

单击文件–添加数据–添加数据，弹出添加数据文本框，选择需要加载的数据层，单击添加，这里加载的数据为parcels。

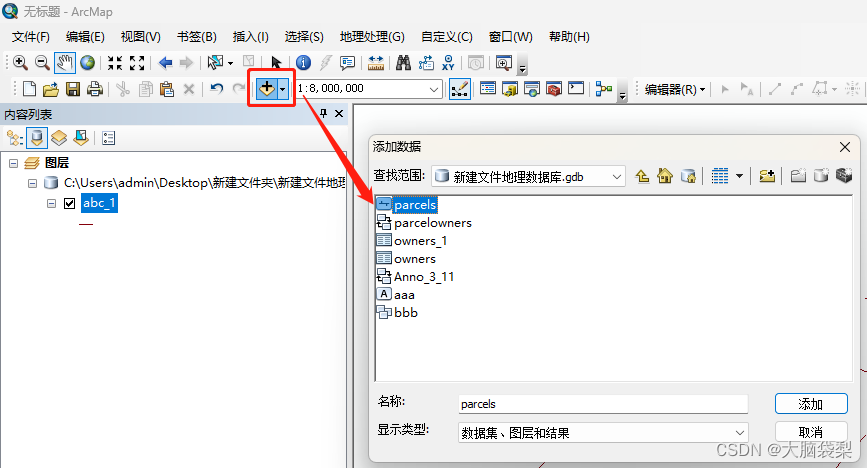

或是直接在窗口标准工具中，单击添加需要加载的数据层。

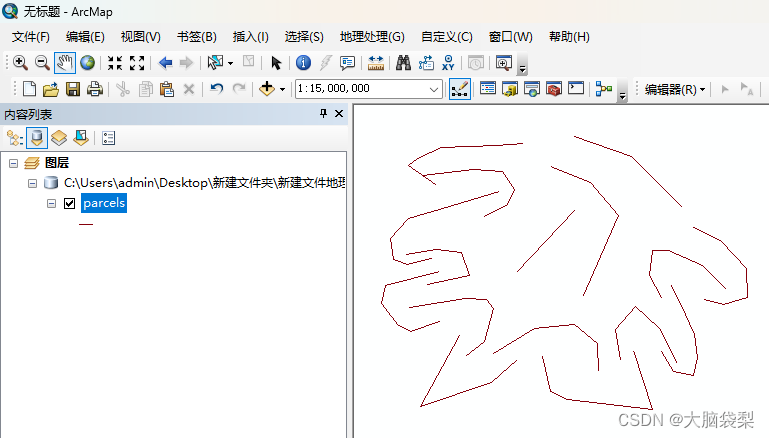

数据效果如下：

②打开编辑工具

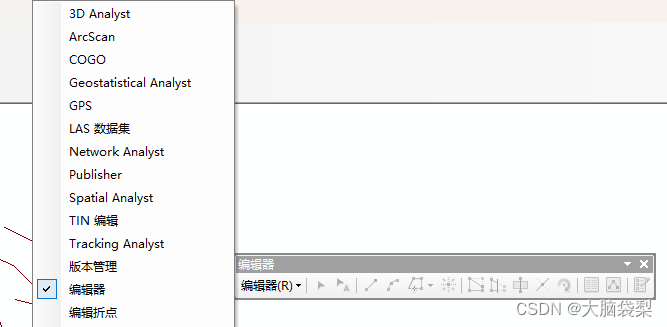

在工具栏的空白处点击右键，勾选编辑器，弹出编辑器工具条。

③开启编辑

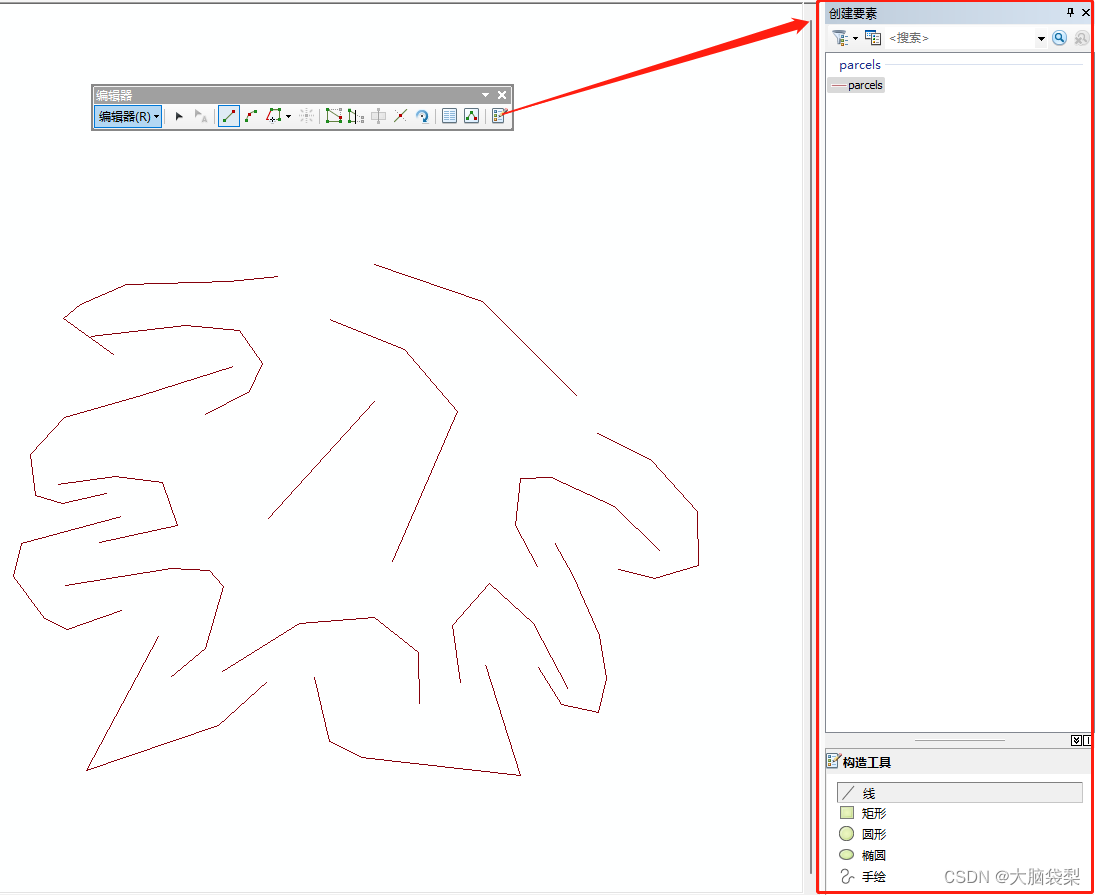

单击编辑–开始编辑，使数据层进入编辑状态，ArcMap窗口右侧出现创建要素窗体，单击要素层，下方出现5种构造工具。

④执行数据编辑
确定编辑操作的目标数据层，对要素进行编辑。例如我想在该数据中绘制一个矩形，将图中所有线条包含在内。在构造工具中单击矩形，依次点击某边两点进行定向，拉框确定大致范围后，点击第三点，构造完成。

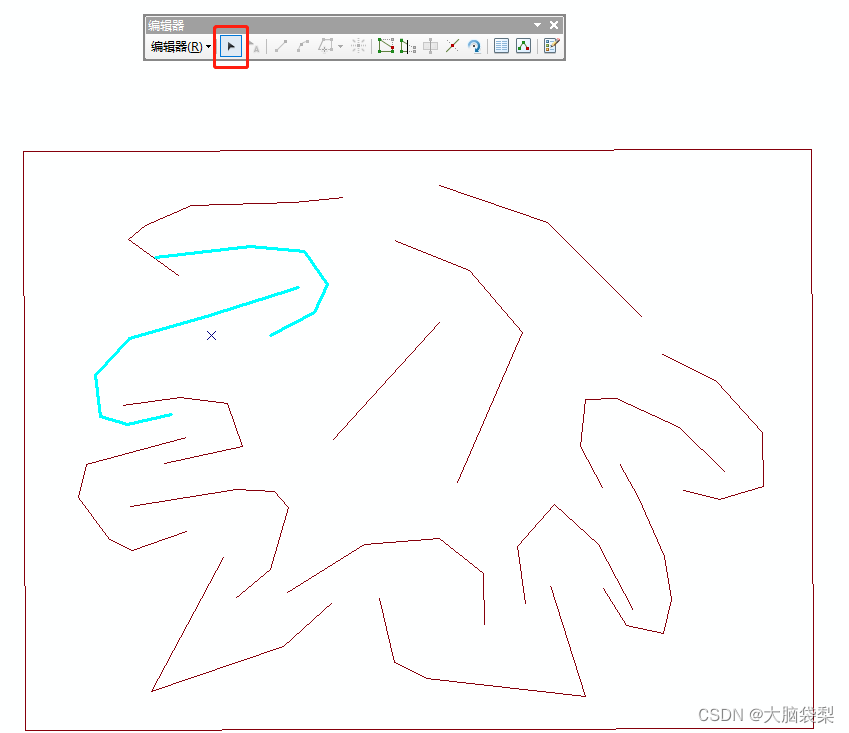

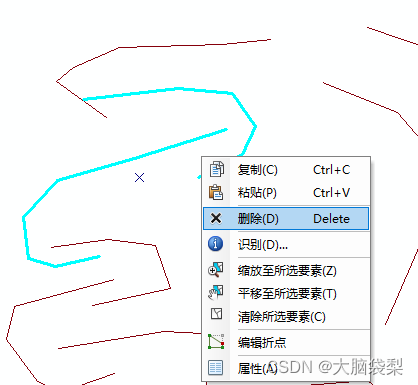

若是要删除某条线，单击编辑条中的编辑工具，采用点选或框选方式，选择需要删除的要素，单击右键选择删除，或是直接delete删除。按住shift可多次点选或框选，需要注意的是，若两次框选有重复选择的要素，该要素将被取消选择。

⑤结束数据编辑

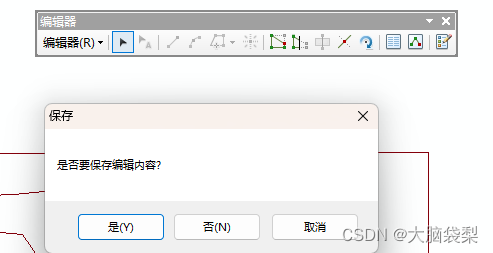

选择编辑器–停止编辑，选择是否保持编辑结果，结束编辑。

1.2要素复制

1.2.1平行复制

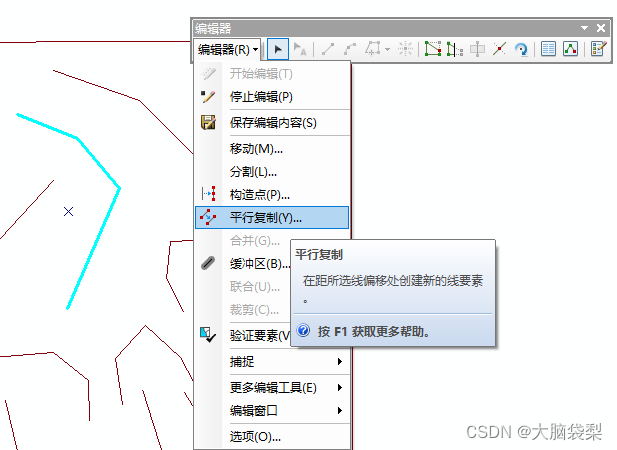

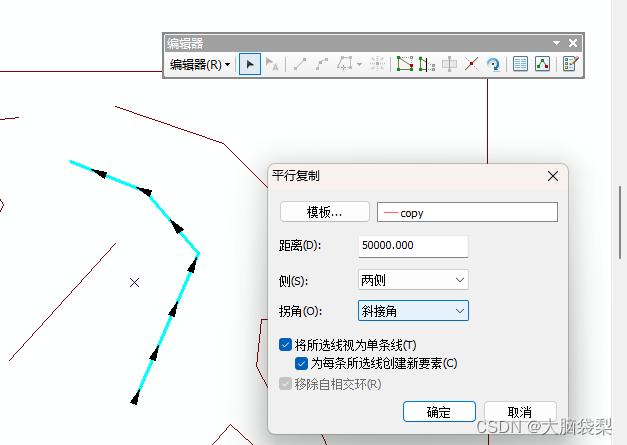

①单击编辑工具按钮，在窗口中选中要复制的线要素，在编辑器下拉菜单中，选择平行复制命令，打开平行复制对话框；

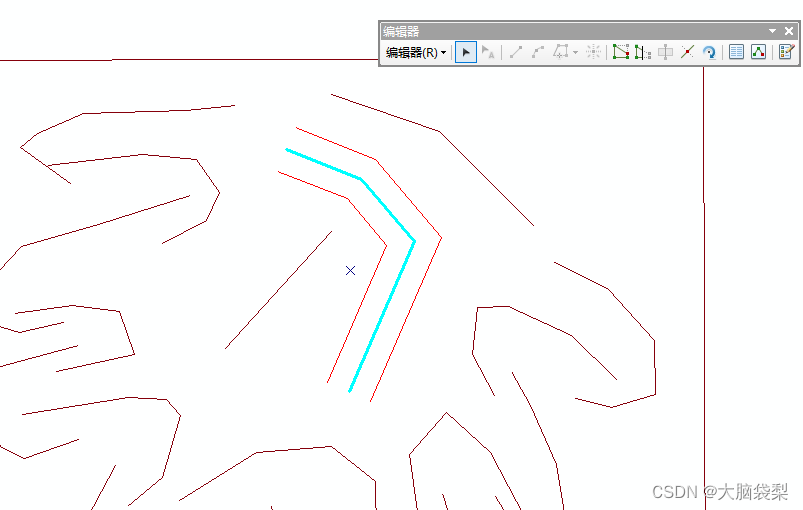

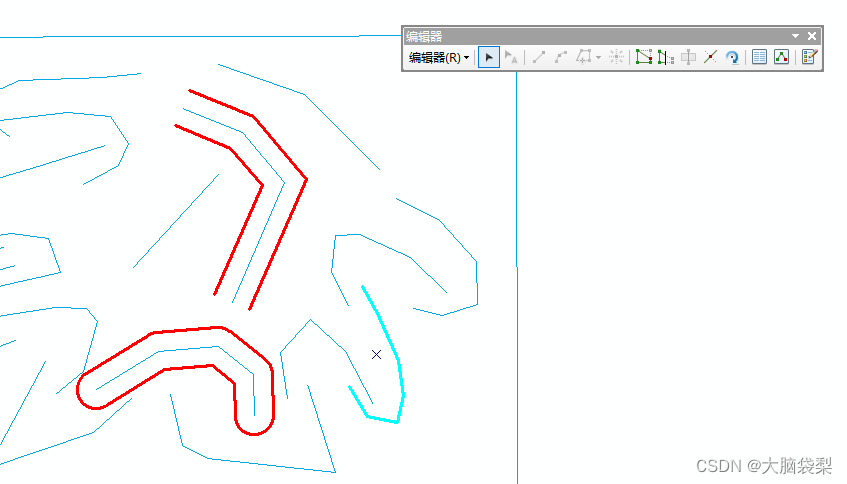

②单击模板，选择需要放置平行线的要素图层copy；输入距离50000，选择两侧，拐角为斜接角，单击确定，即可完成从原数据层到copy数据层(红色)间的平行线复制。

1.2.2缓冲区边界生成与复制

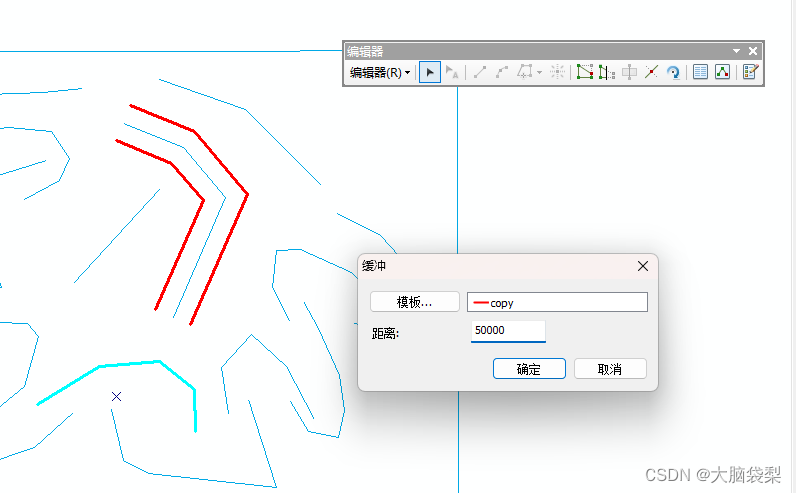

缓冲区边界生成与复制方法和平行复制类似，在编辑器下拉菜单中选择缓冲命令，打开缓冲对话框，输入目标图层、距离，单击确定，完成不同数据层间缓冲区的复制。

1.3要素合并

ArcMap中的要素合并操作主要有两种类型：要素空间合并（Merge和Union）与要素裁剪合并（Intersect），合并可以在同一图层进行，也可以在不同图层进行，参与合并的要素可以是相邻要素，也可以是分离要素，但只有相同类型的要素才可以进行合并。

1.3.1合并操作（Merge）

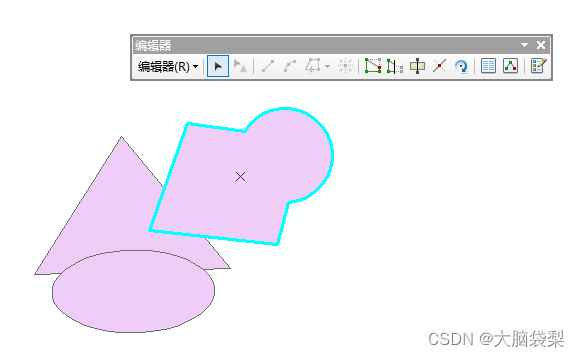

单击编辑要素按钮，选择需要合并的要素，在编辑器下拉菜单中选择合并命令，打开合并对话框，对话框中列出了所选需要合并的要素，选择其中一个要素为合并后的新要素，单击确定，完成合并。需要注意的是：该操作只能在同一图层进行操作，新要素一旦生成，原来的要素将被删除。

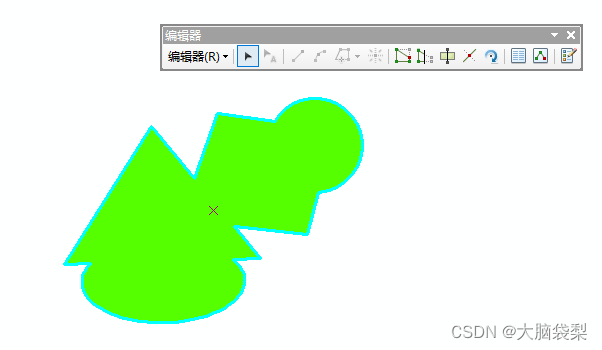

结果如下：

1.3.2联合操作（Union）

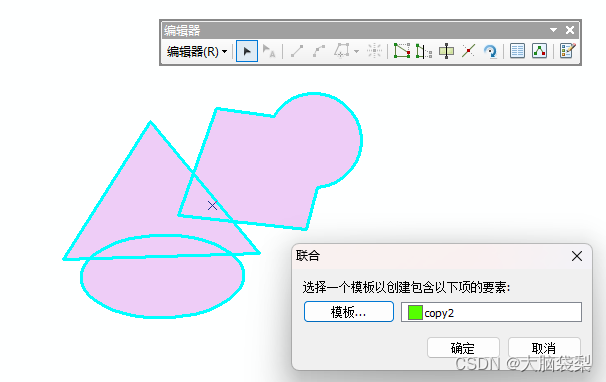

联合与合并不同的是，可以在不同数据层间进行操作。选中需要合并的要素，在编辑器下拉菜单中选择联合，打开联合对话框，单击模板，选择新要素所属的目标图层（copy2），单击确定，完成合并。
效果如下：

1.3.3裁剪合并（Intersect）

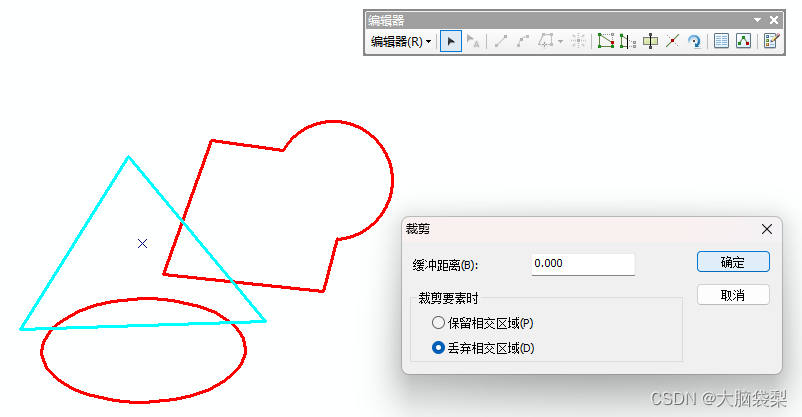

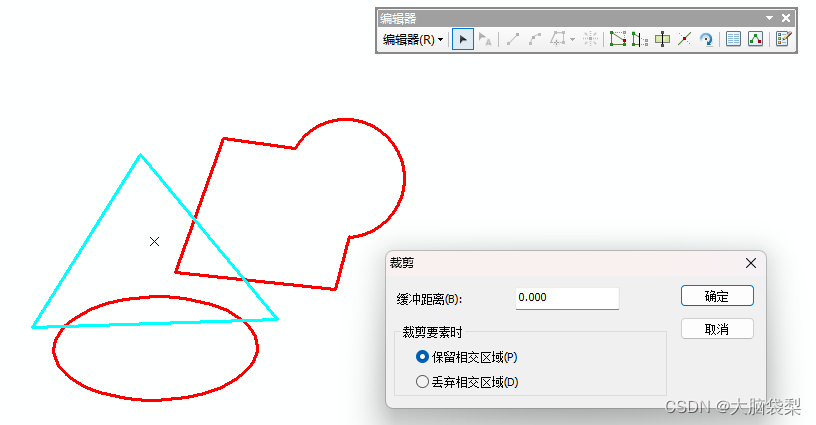

与上述方法类似，打开裁剪对话框，设置缓冲距离，保留相交区域，单击确定，完成裁剪。

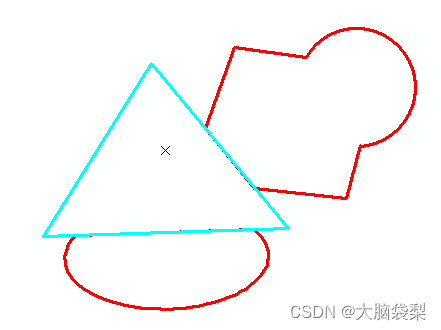

裁剪要素时丢弃相交区域，效果如下：

1.4要素分割

应用ArcMap 要素编辑工具可以分割线要素和多边形要素。对线要素可以任意定义一点进行分割，也可在离开线的起点或终点一定的距离处分割，还可按照线要素长度百分比进行分割，分割后线要素的属性值是分割前属性值的复制。对多边形要素按照所绘制的分割线进行分割，分割后的多边形要素的属性值是分割前属性值的复制。

1.4.1线要素分割

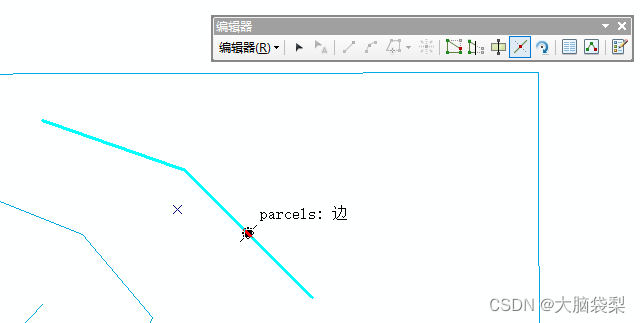

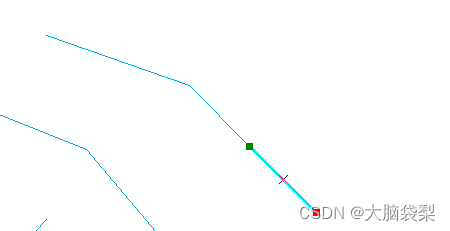

**任意点分割线要素：**单击编辑要素按钮，在图形窗口中选择需要分割的线要素，单击编辑工具条上分割工具按钮，在线要素上任意选择分割点，单击左键，线要素按照分割点被分成两段。

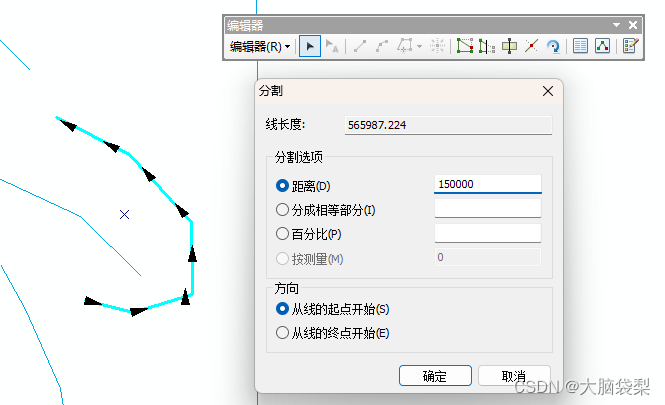

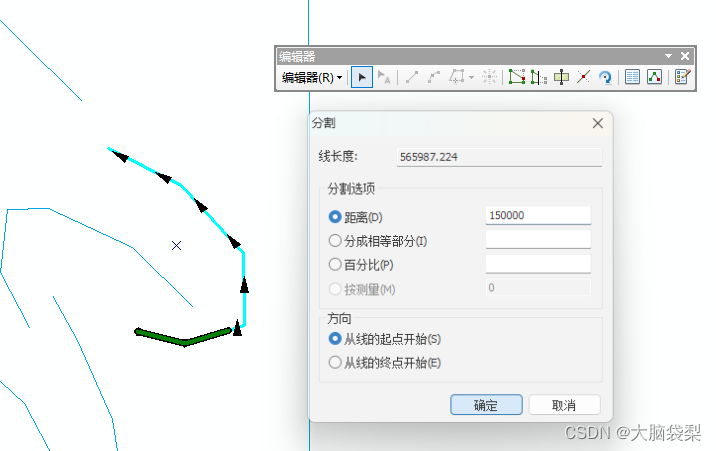

**按长度分割线要素：**选择需要分割的线要素，在编辑器下拉菜单中选择分割，打开分割编辑器，设置分割选项为距离、分成相等部分、百分比、按测量，设置方向（黑色箭头代表要素起始方向），单击确定，完成分割。

1.4.2多边形要素分割

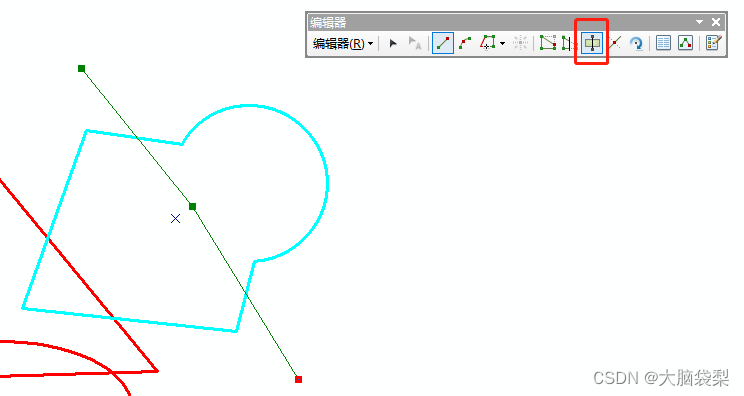

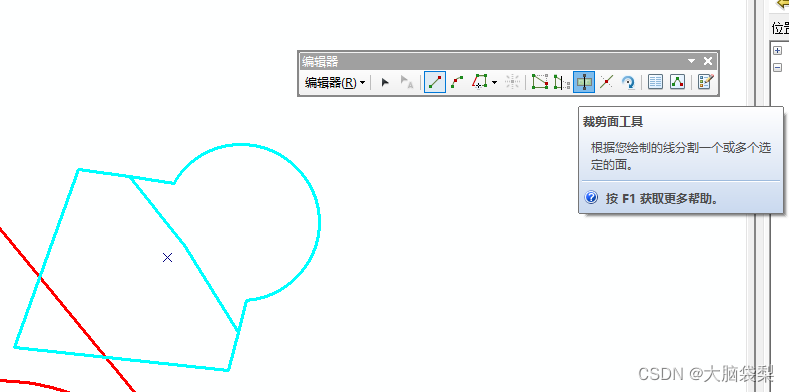

选择要分割的要素，在编辑器中点击分割面工具，绘制与要素面相交的分割线，双击或右键点击完成草图，结束分割线的绘制，原始多边形被分割成两个多边形。
