题目1

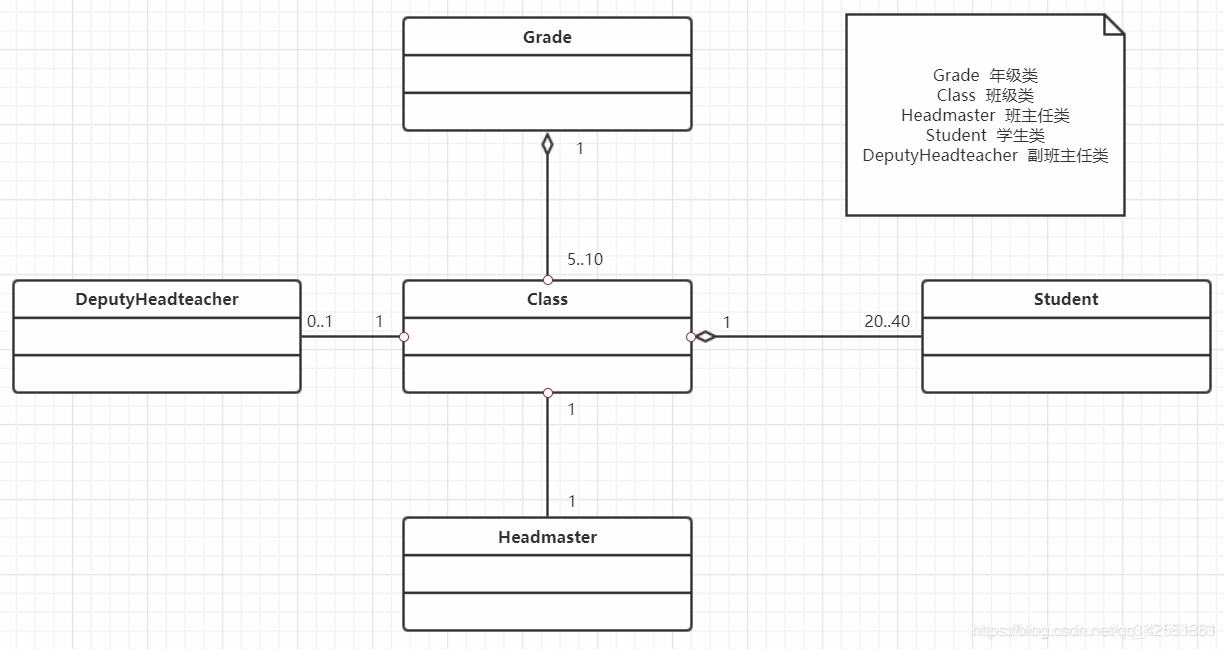

• 请按照下属描述建立类图
– 一个年级有5到10个班级
– 一个班级有20到40名学生
– 每个班级有一名班主任
– 每个班级可能有一名副班主任

• 答：
在这里插入图片描述

题目2

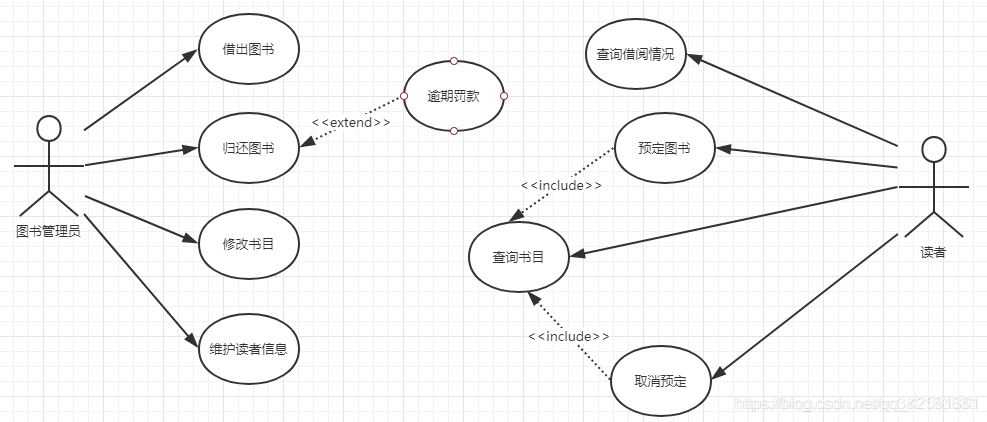

• 根据下述的用例图去画类图
在这里插入图片描述

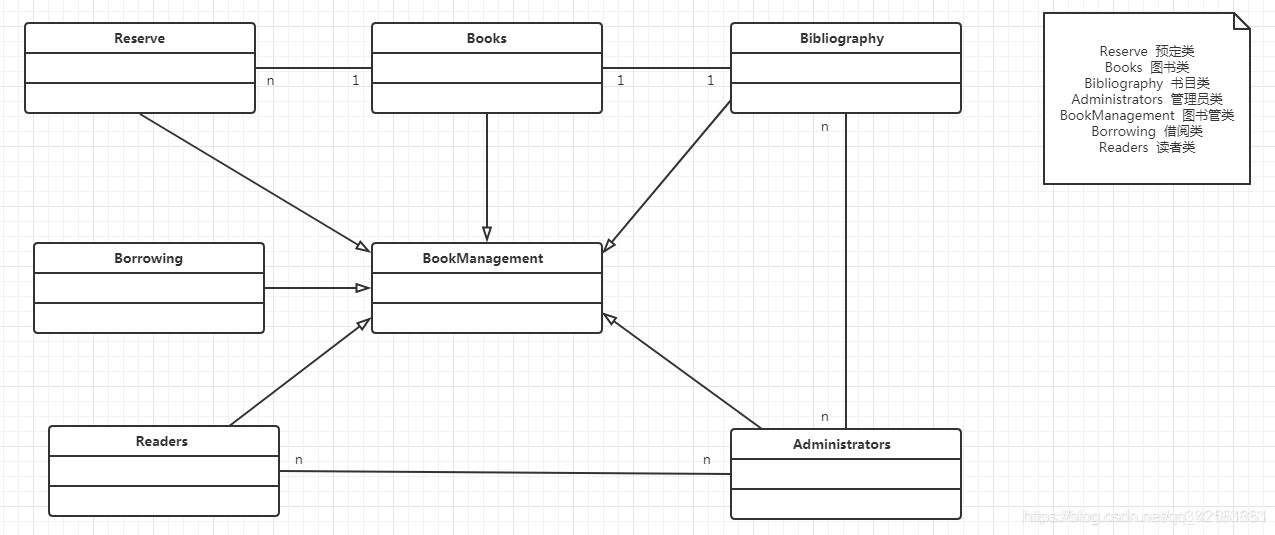

• 答：
在这里插入图片描述
