前言

产品需要带ARC功能, ARC是由CEC发送指令与显示设备握手，从设备端回传音频信息。
学习下CEC通信流程。本文借鉴已公开HDMI1.3a规范相关信息，详细信息请参考HDMI规范。

正文

1. CEC Address

所有CEC设备都有一个物理地址和逻辑地址

1.1 物理地址

所有设备都必需有一个物理地址（动态分配），物理地址是通过DDC/EDID来识别。
地址长度是4位，设备深度为5。

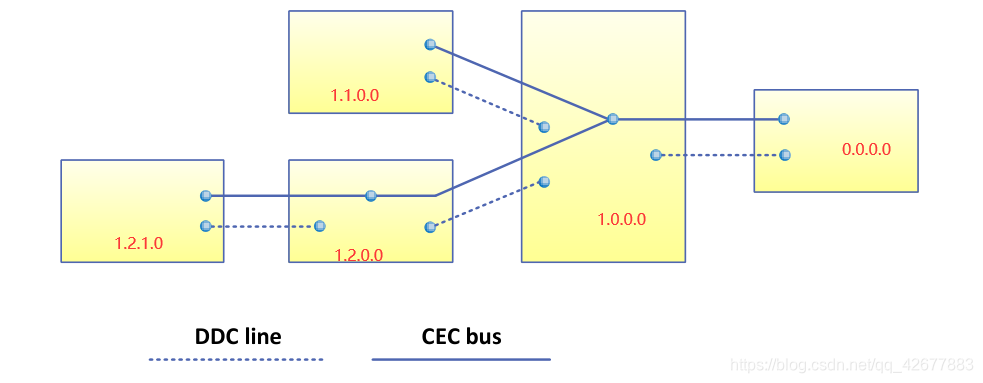

CEC与DDC连接图

1.2 逻辑地址

在CEC总线上每一台设备都有一个逻辑地址，定义了设备类型而且是唯一的识别码。

逻辑地址	设备类型
0	TV
1	Recording Device 1
2	Recording Device 2
3	Tuner 1
4	Playback Device 1
5	Audio System
6	Tuner 2
7	Tuner 3
8	Playback Device 2
9	Recording Device 3
10	Tuner 4
11	Playback Device 3
12	Reserved
13	Reserved
14	Free Use
15	Unregistered (as initiator address) / Broadcast (as destination address)

2. CEC Format

遵循Av.ink要求，每一个CEC事务都是由一个起始位、一个10位标头、和最多14个10位数据块的序列组成，一个完整的CEC指令可能由1-10个CEC事务组成。

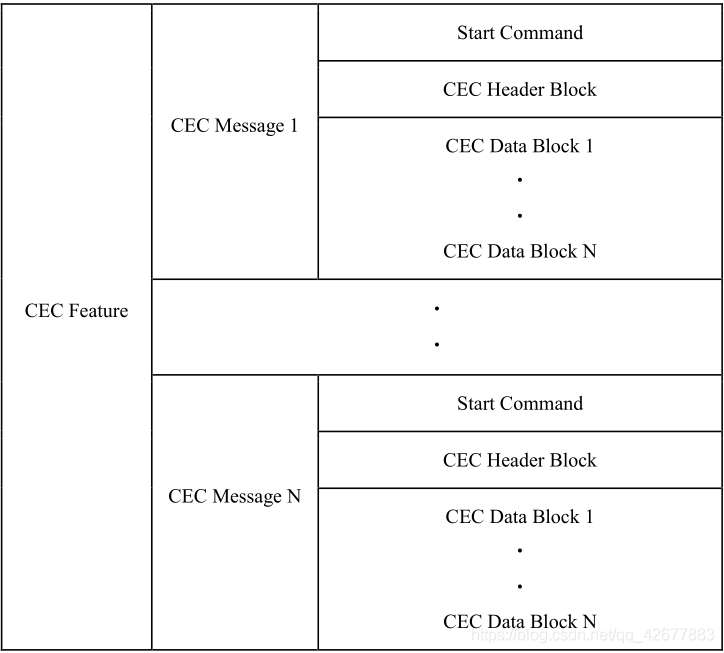

CEC Feature

2.1 Start Command （起始位）

Start Command 标识着CEC开始传输，这是独一无二的，
可以通过低电平a和总电平b的时间来验证是否为起始位。（虚线为允许的公差范围）
Start bit pulse format showing minimum and maximum tolerances

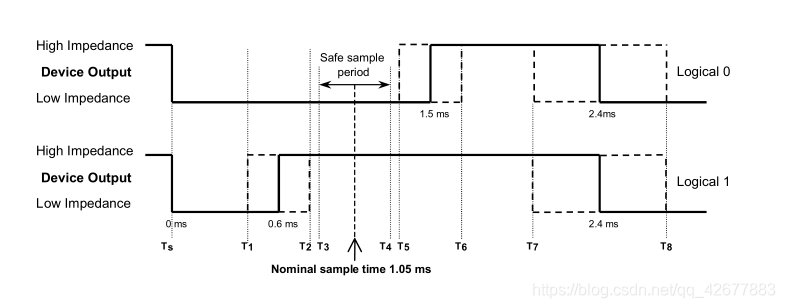

逻辑0和逻辑1电平变化（虚线为允许的公差范围）
在这里插入图片描述

2.2 CEC Block

CEC块都是由10位bit组成，基本结构也相同

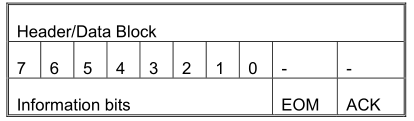

Block Structure
information bits: 可能是数据、操作码或地址,这取决于是什么块

EOM（End of Message）:指示这块是否为最后一块
=1，这个是最后一块
=0，后面还有块

ACK (Acknowledge) :应答头和数据块
=0，有应答

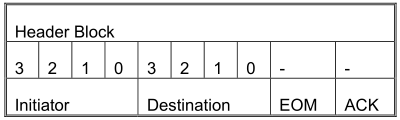

2.2.1 CEC Header Block 1

在这里插入图片描述

2.2.2 CEC Data Block

typedef enum                    // CEC Messages
{

    CECOP_FEATURE_ABORT
