龙芯3A4000+龙芯3B4000处理器数据手册

龙芯3A4000+龙芯3B4000是龙芯3A3000/3B3000 四核处理器的微结构升级版本，采用相同的28nm FD-SOI 工艺，封装引脚全新定义。龙芯3A4000/3B4000是一个配置为单节点4核的处理器，采用28nm工艺制造，工作主频为1.5GHz-2.0GHz，主要技术特征如下：
片内集成 4 个 64 位的四发射超标量 GS464v 高性能处理器核；
峰值浮点运算能力 128GFLOPS@2.0GHz；
片内集成 8 MB 的分体共享三级 Cache(由 4 个体模块组成，每个体模块容量为2MB) ；
通过目录协议维护多核及 I/O DMA 访问的 Cache 一致性；
片内集成 2 个 72 位 DDR4 控制器，支持 DDR4-2400；
片内集成 2 个 16 位 HyperTransport 控制器（以下简称 HT），总线频率大于2.4GHz；
每组 16 位的 HT 端口可以拆分成两组 8 位的 HT 端口使用。
片内集成 2 个 I2C、1 个 UART、1 个 spi、16 路 GPIO 接口。

相比龙芯3A3000/3B3000，其主要改进如下：
运行主频提升；
处理器核结构全面升级；
内存控制器结构、频率全面升级；
HT 控制器结构针对低延时、高带宽优化；
支持处理器核动态调频调压；
全芯片的性能优化提升。

龙芯3A4000/3B4000 的芯片整体架构基于两级互连实现，芯片结构和介绍详见《龙芯3A4000/3B4000 用户手册》1.2节龙芯 3A4000/3B4000简介。

龙芯3A4000处理器仅支持HT1控制器作为IO接口连接桥片。龙芯3B4000处理器及龙芯3A4000 工业级处理器可以支持HT0/HT1双控制器，并支持多路处理器互连结构。

1.1. 芯片分级
龙芯 3A4000/3B4000 芯片分为多个版本，不同版本芯片针对的工作环境、工作电压及实际功耗有所不同，不可相互替换。芯片在错误的工作电压下，可能会引起工作异常或使用寿命问题。在选用前必须明确对应的芯片分级。

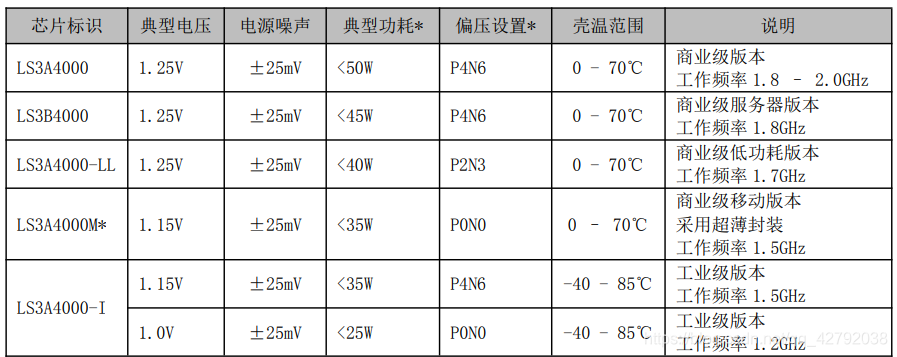

不同版本的说明如表 1.1：

*偏压为 BIOS 中的控制寄存器配置，具体寄存器可查询寄存器手册中的相关章节。
*表中数据为典型工作条件下测得典型值（SPEC CPU 2006 RATE 运行时测得最大功耗），受运行温度影响，处理器正常工作时很少超过该值。此外，龙芯3A4000系列支持动态调频调压，待机或低负载工作功耗远低于典型值。
*LS3A4000M 不支持偏压设置。
