TCP/IP协议各层首部汇总

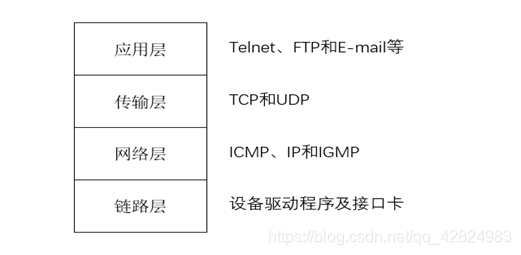

TCP/IP将网络划分为4层，当然标准的因特网协议栈有5层，OSI模型有七层。TCP/IP的4层结构如下：

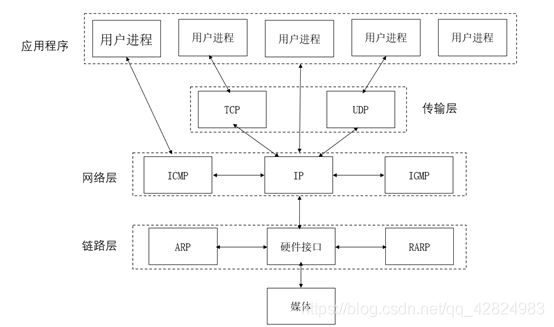

将TCP/IP协议族的网络分层描述的详细些的话，如图：

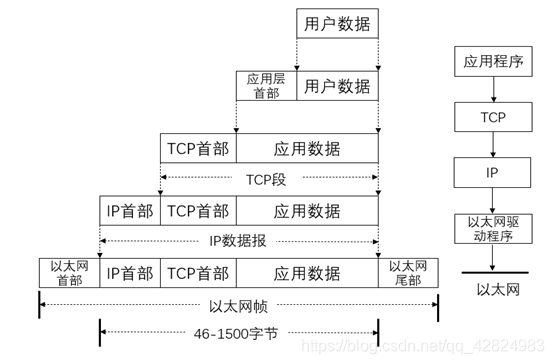

每一层都有自己的首部及封装格式：

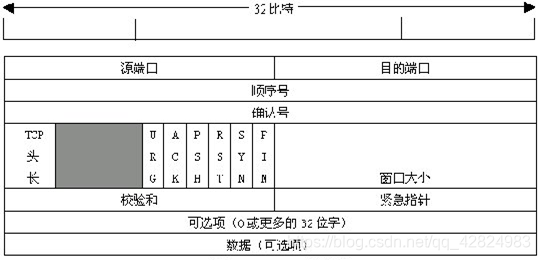

一、 TCP报文格式

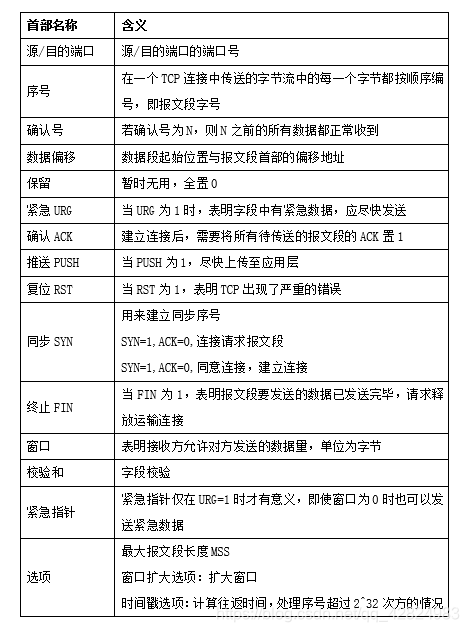

其中：

二、 UDP报文格式

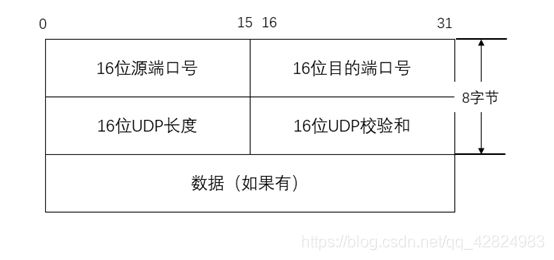

其中：

• 源端口号：源端口号
• 目的端口号：目的端口号
• UDP长度字段指UDP首部和UDP数据的字节长度，该字段最小值为8字节
• UDP校验和覆盖UDP首部和UDP数据部分

三、 IP报文格式

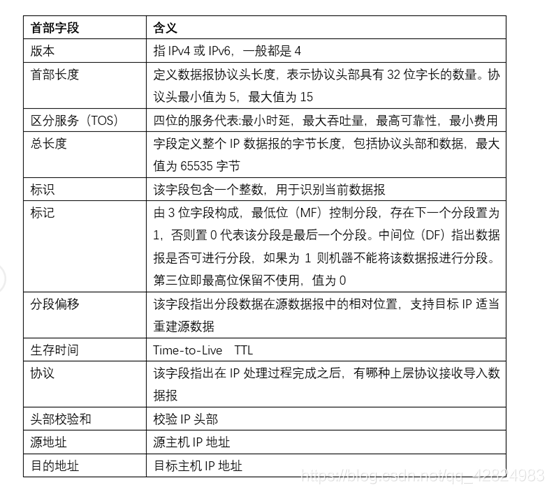

其中：

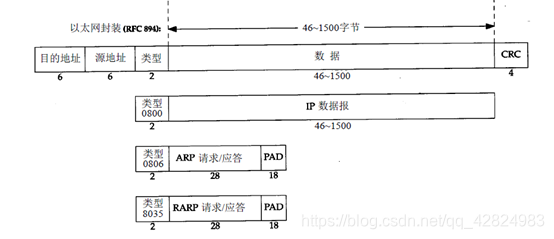

四、 以太网报文格式

当数据包的类型为：
0800：表示IP数据包
0806：表示ARP请求或应答

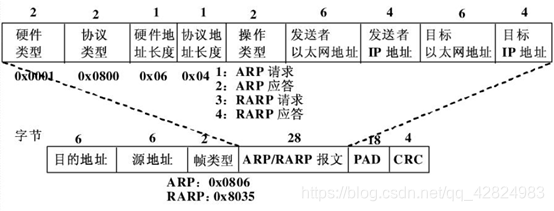

五、 ARP报文格式

ARP作用：
ARP：IP地址到对应的硬件地址之间提供动态映射
(IP地址(逻辑地址) ——> MAC地址(硬件地址/以太网地址) )

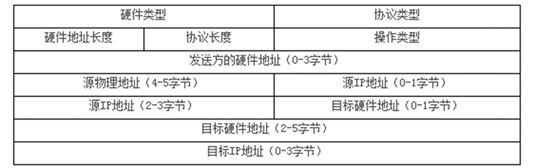

首部格式如下：

其中：

六、 ICMP报文格式

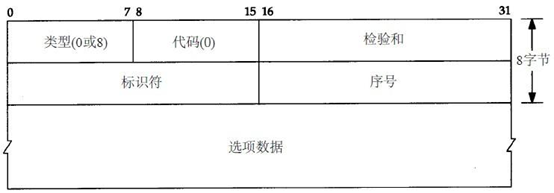

ICMP数据包首部：

字段说明：

• 类型：占1字节，用于标识ICMP报文的类型
• 代码：占1字节，用于标识对应ICMP报文的代码
• 校验和：对ICMP报文数据部分在内的整个ICMP数据包的校验和
• 标识：占两字节，用于标识ICMP进程，仅适用于回显请求和应答的ICMP报文

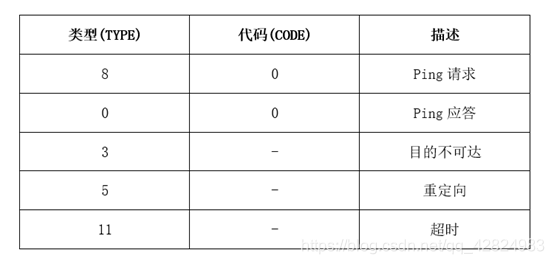

  对于类型和代码，几个比较重要的类型：
