配置三层交换机实现不同区域的网络连通(SVI)，二台交换机连一台三层交换机

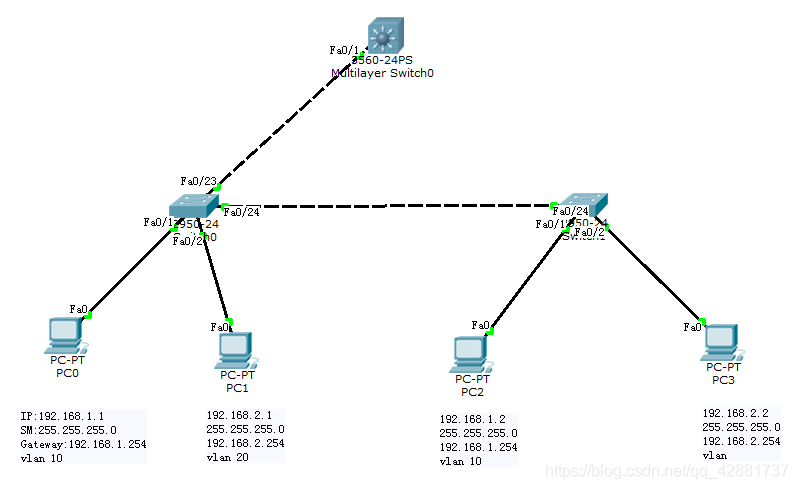

实验结果图如下：

实验软件：Cisco Packet Tracer
实验工具：4台PC机，2台二层交换机(switches 2950-24)，3台三层交换机(3560-24PS)，4根Copper Straight-Through线(实线)，2根Copper Cross-Over(虚线)

实验步骤：
第一步：用直通线把PC机和二层交换机连接，用交叉线把交换机连接
第二步：如图用标签在对应的PC机上写好对应的IP及掩码，默认网关等
第三步：点击PC机，选择Desktop，选择IP，配置PC对应的IP、掩码、默认网关
第四步：点击左边的二层交换机，选择CLI，输入如下代码：
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10 //创建vlan10
Switch(config-vlan)#exit

Switch(config)#vlan 20 //创建vlan20
Switch(config-vlan)#exit

Switch(config)#interface f0/1 //进行f0/1端口
Switch(config-if)#switchport access vlan 10 //将该端口和vlan10相连
Switch(config-if)#exit

Switch(config)#interface f0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit

Switch(config)#interface f0/24
Switch(config-if)#switchport mode trunk //用trunk模式打开端口
Switch(config-if)#switchport trunk allowed vlan all //用trunk模式允许所有vlan数据通过
Switch(config-if)#exit

Switch(config)#interface f0/23
Switch(config-if)#switchport mode trunk //用trunk模式打开端口
Switch(config-if)#switchport trunk allowed vlan all //用trunk模式允许所有
Switch(config-if)#exit

交换机之间连接的端口用trunk模式

同理，
第五步，点击右边的二层交换机，选择CLI，输入如下代码：
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#exit

Switch(config)#vlan 20
Switch(config-vlan)#exit

Switch(config)#interface f0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit

Switch(config)#interface f0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit

Switch(config)#interface f0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all
Switch(config-if)#exit

道理与第四步相同

第五步，点击最上面的三层交换机，选择CLI，输入如下代码：
Switch>enable
Switch#configure terminal

Switch(config)#vlan 10
Switch(config-vlan)#exit

Switch(config)#vlan 20
Switch(config-vlan)#exit

Switch(config)#interface vlan 10 //创建vlan10
Switch(config-if)#ip address 192.168.1.254 255.255.255.0 //给vlan 10配置IP，IP地址为[同一个vlan下的PC机的默认网关
Switch(config-if)#no shutdown //打开端口
Switch(config-if)#exit

Switch(config)#interface vlan 20 //创建vlan20
Switch(config-if)#ip address 192.168.2.254 255.255.255.0 //给vlan 20配置IP，IP地址为[同一个vlan下的PC机的默认网关
Switch(config-if)#no shutdown //打开端口
Switch(config-if)#exit

Switch(config)#ip routing //打开路由开关

第六步：

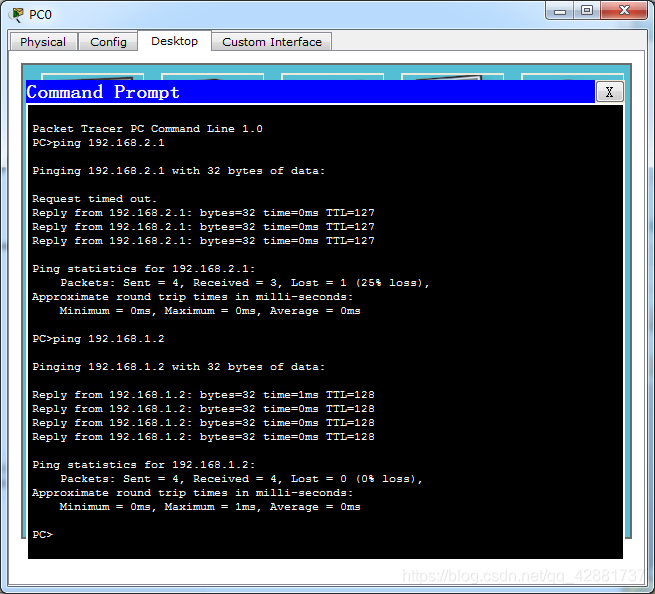

用IP：192.168.1.1的PC去ping其他PC机，均可ping通则说明实验成功！
结果如下：
