配置vlan

配置简单的vlan:

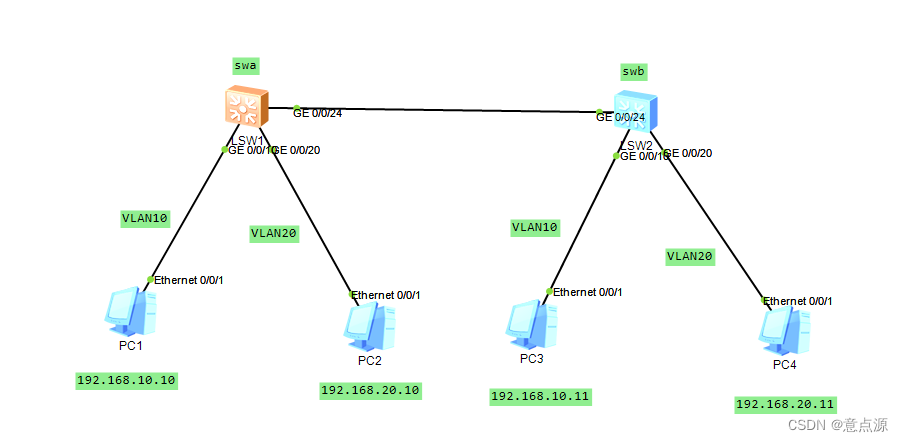

第一步：搭建网络拓扑结构
两个交换机分别管理两个vlan（vlan10，vlan20）
每一个vlan下面有一台主机
192.168.10.10（PC1）
192.168.20.10（PC2）
192.168.10.11（PC3)
192.168.20.11(PC4)
即一个交换机下面管理两个vlan，一个vlan一台主机

第二步：启动设备并进入交换机管理界面
PC1连接swa设备10号端口
PC2连接swa设备20号端口
PC3连接swb设备10号端口
PC4连接swb设备20号端口
交换机swa与交换机swb连接24号端口

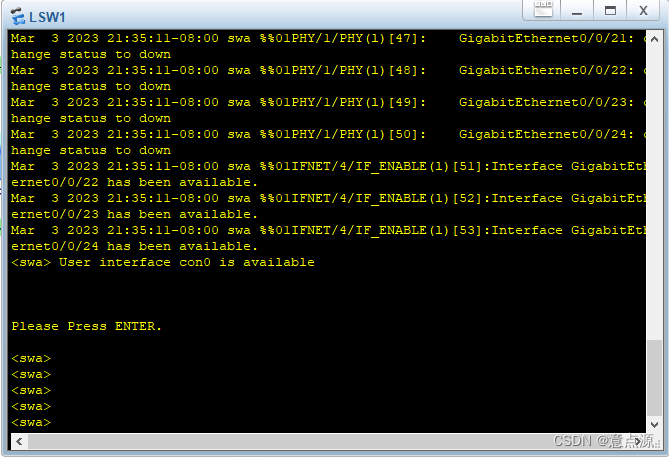

打开swa管理界面

1.进入系统视图

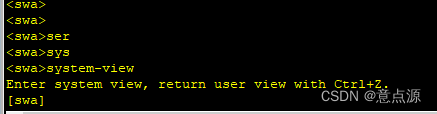

输入system-view

2.建立两个vlan
输入vlan10 回车后并退出quit
输入vlan20 回车后并退出quit

3.进入端口
输入interface GigabitEthernet 0/0/10

4.配置接口类型
port link-type access

5.将接口加入vlan10
port default vlan 10

6.退出系统视图 并保存save命令
7.查看配置
display current-configuration

sysname swa

vlan batch 10 20

cluster enable
ntdp enable
ndp enable

drop illegal-mac alarm

diffserv domain default

drop-profile default

aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password simple admin
local-user admin service-type http

interface Vlanif1

interface MEth0/0/1

interface GigabitEthernet0/0/1

interface GigabitEthernet0/0/2

interface GigabitEthernet0/0/3

interface GigabitEthernet0/0/4

interface GigabitEthernet0/0/5

interface GigabitEthernet0/0/6

interface GigabitEthernet0/0/7

interface GigabitEthernet0/0/8

interface GigabitEthernet0/0/9

interface GigabitEthernet0/0/10
port link-type access
port default vlan 10

interface GigabitEthernet0/0/11

---- More ----
8.使用同以上操作配置vlan20，并配置好交换机swb的vlan10 20
9.配置完成后开放两个交换机端口通信
swa配置如下

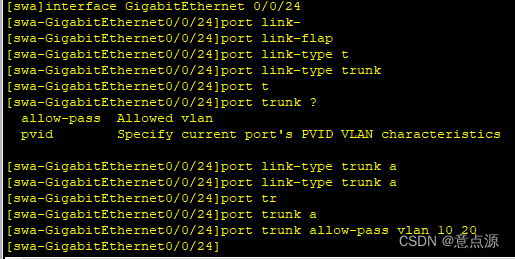

保存后查看交换机端口24号配置

同样操作配置swb
第三步：测试网络连通

经测试

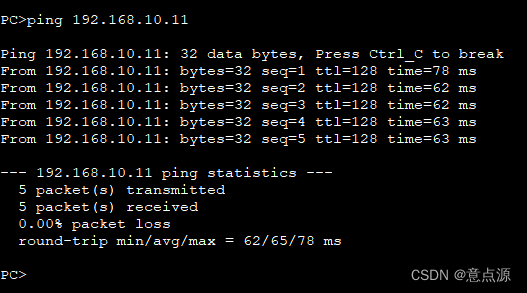

pc1与pc3连通
pc2与pc4连通
