Cortex-A7 MPCore简单介绍

1.简介

  在 28nm 工艺下， Cortex-A7 可以运行在 1.2~1.6GHz，并且单核面积不大于 0.45mm2(含有浮点单元、 NEON 和 32KB 的 L1 缓存)，在典型场景下功耗小于 100mW， 这使得它非常适合对功耗要求严格的移动设备，这意味着 Cortex-A7 在获得与 Cortex-A9 相似性能的情况下，其功耗更低。

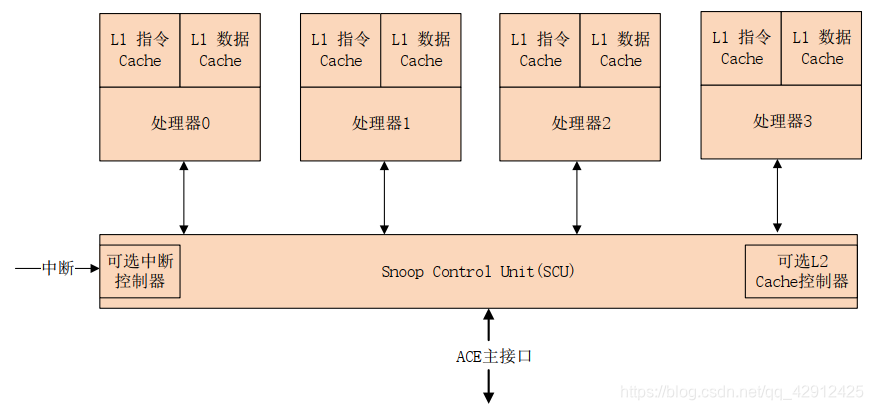

   Cortex-A7 MPCore 支持在一个处理器上选配 1~4 个内核， Cortex-A7 MPCore 多核配置如图所示：

2.Cortex-A处理器运行模型

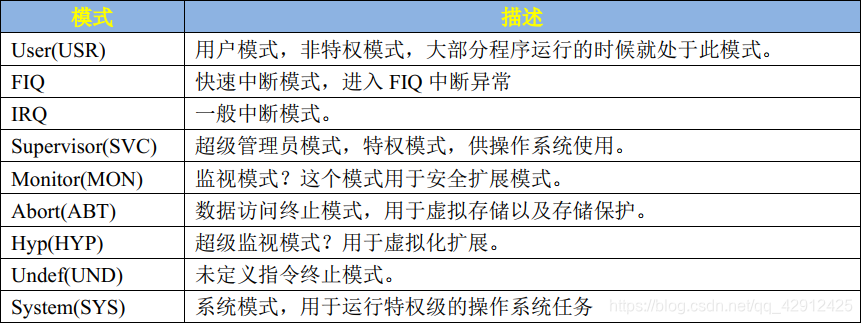

  Cortex-A7处理器有9种处理模式：
  除了 User(USR)用户模式以外，其它 8 种运行模式都是特权模式。这几个运行模式可以通过软件进行任意切换，也可以通过中断或者异常来进行切换。大多数的程序都运行在用户模式，用户模式下是不能访问系统所有资源的，有些资源是受限的，要想访问这些受限的资源就必须进行模式切换。但是用户模式是不能直接进行切换的，用户模式下需要借助异常来完成模式切换，当要切换模式的时候，应用程序可以产生异常，在异常的处理过程中完成处理器模式切换。
  当中断或者异常发生以后，处理器就会进入到相应的异常模式种，每一种模式都有一组寄存器供异常处理程序使用，这样的目的是为了保证在进入异常模式以后，用户模式下的寄存器不会被破坏。
  相比较而言，STM32只有两种运行模式，特权模式和非特权模式，但Cortex-A有9种。。

3.Cortex-A寄存器组

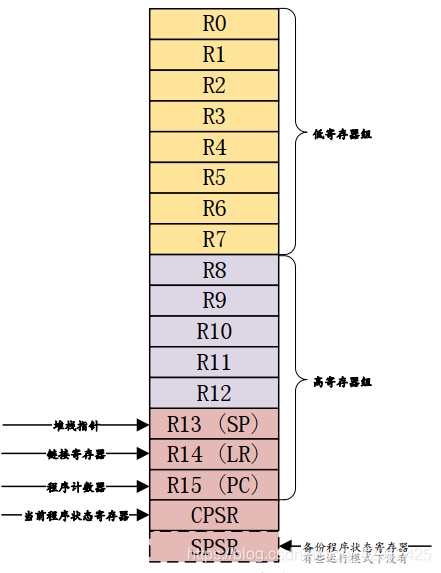

  ARM 架构提供了 16 个 32 位的通用寄存器(R0~R15)供软件使用，前 15 个(R0~R14)可以用作通用的数据存储， R15 是程序计数器 PC，用来保存将要执行的指令。 ARM 还提供了一个当前程序状态寄存器 CPSR 和一个备份程序状态寄存器 SPSR， SPSR 寄存器就是 CPSR 寄存器的备份。
  总结一下， CortexA 内核寄存器组成如下：
① 34 个通用寄存器，包括 R15 程序计数器(PC)，这些寄存器都是 32 位的。
② 8 个状态寄存器，包括 CPSR 和 SPSR。
③ Hyp 模式下独有一个 ELR_Hyp 寄存器。

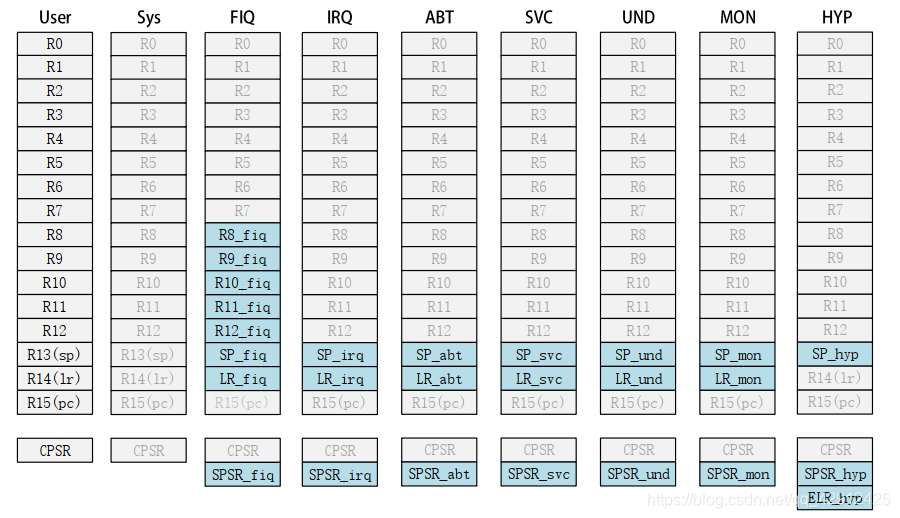

  下图是九种模式所对应的寄存器：

  浅色字体的是与 User 模式所共有的寄存器，蓝绿色背景的是各个模式所独有的寄存器。假如某个程序在 FIQ 模式下访问 R13 寄存器，那它实际访问的是寄存器 R13_fiq，如果程序处于 SVC 模式下访问 R13 寄存器，那它实际访问的是寄存器 R13_svc。
  备份寄存器 R13 一共有 8 个物理寄存器，其中一个是用户模式(User)和系统模式(Sys)共用的，剩下的 7 个分别对应 7 种不同的模式。 R13 也叫做 SP，用来做为栈指针。基本上每种模式都有一个自己的 R13 物理寄存器，应用程序会初始化 R13，使其指向该模式专用的栈地址，这就是常说的初始化 SP 指针。
  备份寄存器 R14 一共有 7 个物理寄存器，其中一个是用户模式(User)、系统模式(Sys)和超级监视模式(Hyp)所共有的，剩下的 6 个分别对应 6 种不同的模式。R14 也称为连接寄存器(LR)，LR 寄存器在 ARM 中主要用作如下两种用途：
① 每种处理器模式使用 R14(LR)来存放当前子程序的返回地址，如果使用 BL 或者 BLX来调用子函数的话， R14(LR)被设置成该子函数的返回地址，在子函数中，将 R14(LR)中的值赋给 R15(PC)即可完成子函数返回。
② 当异常发生以后，该异常模式对应的 R14 寄存器被设置成该异常模式将要返回的地址，R14 也可以当作普通寄存器使用。
  程序计数器 R15 也叫做 PC， R15 保存着当前执行的指令地址值加 8 个字节，这是因为 ARM的流水线机制导致的。 ARM 处理器 3 级流水线：取指->译码->执行，这三级流水线循环执行，比如当前正在执行第一条指令的同时也对第二条指令进行译码，第三条指令也同时被取出存放
在 R15(PC)中。我们喜欢以当前正在执行的指令作为参考点，也就是以第一条指令为参考点，那么 R15(PC)中存放的就是第三条指令，换句话说就是 R15(PC)总是指向当前正在执行的指令地址再加上 2 条指令的地址。
  所有的处理器模式都共用一个 CPSR 物理寄存器，因此 CPSR 可以在任何模式下被访问。CPSR 是当前程序状态寄存器，该寄存器包含了条件标志位、中断禁止位、当前处理器模式标志等一些状态位以及一些控制位。所有的处理器模式都共用一个 CPSR 必然会导致冲突，为此，除了 User 和 Sys 这两个模式以外，其他 7 个模式每个都配备了一个专用的物理状态寄存器，叫做 SPSR(备份程序状态寄存器)，当特定的异常中断发生时， SPSR 寄存器用来保存当前程序状态寄存器(CPSR)的值，当异常退出以后可以用 SPSR 中保存的值来恢复 CPSR。
  因为 User 和 Sys 这两个模式不是异常模式，所以并没有配备 SPSR，因此不能在 User 和Sys 模式下访问 SPSR，会导致不可预知的结果。
