华为OSPFv3配置

1 实验介绍

1.1 关于本实验

  OSPF协议是为IP协议提供路由功能的路由协议。OSPFv2（OSPF版本2）是支持IPv4的路由协议，为了让OSPF协议支持IPv6，技术人员开发了OSPFv3（OSPF版本3）。
  无论是OSPFv2还是OSPFv3，OSPF协议的基本运行原理是没有区别的，然而，由于IPv4和IPv6协议意义的不同，地址空间大小的不同，它们之间的不同之处也是必然存在的。
  本章内容介绍了OSPFv3协议的基本配置，通过本课程的学习将使学员掌握华为OSPFv3配置方法。

1.2 实验目的

 掌握OSPFv3的基本配置功能。

1.3 实验组网介绍

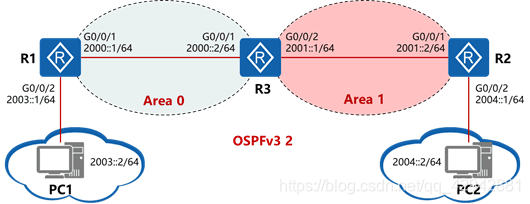

图4-1 配置OSPFv3路基本功能实验拓扑

1.4 实验规划

在R1、R2和R3上启用OSPFv3路由协议。R1和R2引入外部直连路由来与PC互联，要求PC与能够与PC2互访。
表4-1 设备接口参数设计

设备	接口	IP地址
PC1	Eth0/0/1	2003::2/64
R1	G0/0/1	2000::1/64
R1	G0/0/2	2003::1/64
R2	G0/0/1	2001::2/64
R2	G0/0/2	2004::1/64
R3	G0/0/1	2000::2/64
R3	G0/0/2	2001::1/64
PC2	Eth0/0/1	2004::2/64

2 实验任务配置

2.1 配置思路

1. 配置PC1、PC2、R1、R2及R3的IPv6地址，使直连设备可以进行相互通信；
2. 在R1、R2和R3上配置OSPFv3，使R1、R2和R3可以进行互访；
3. 在R1和R2的OSPFv3进程内引入直连路由，使得PC1能够与PC2互访。

2.2 配置步骤

步骤 1 在路由器上开启IPv6功能，配置IPv6地址。
# 在R1上开启IPv6功能，配置IPv6地址。

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R1
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]ipv6 enable
[R1-GigabitEthernet0/0/1]ipv6 address 2000::1 64
[R1-GigabitEthernet0/0/1]quit

[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]ipv6 enable
[R1-GigabitEthernet0/0/2]ipv6 address
[R1-GigabitEthernet0/0/2]quit
[R1]

# 在R2上开启IPv6功能，配置IPv6地址。

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R2
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ipv6 enable
[R2-GigabitEthernet0/0/1]ipv6 address 2001::2 64
[R2-GigabitEthernet0/0/1]quit

[R2]interface GigabitEthernet 0/0/2
[R2-GigabitEthernet0/0/2]ipv6 enable
[R2-GigabitEthernet0/0/2]ipv6 address 2004::1 64
[R2-GigabitEthernet0/0/2]quit
[R2]

# 在R3上开启IPv6功能，配置IPv6地址。

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R3
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ipv6 enable
[R3-GigabitEthernet0/0/1]ipv6 address 2000::2 64
[R3-GigabitEthernet0/0/1]quit

[R3]interface GigabitEthernet 0/0/2
[R3-GigabitEthernet0/0/2]ipv6 enable
[R3-GigabitEthernet0/0/2]ipv6 address 2001::1 64
[R3-GigabitEthernet0/0/2]quit
[R3]

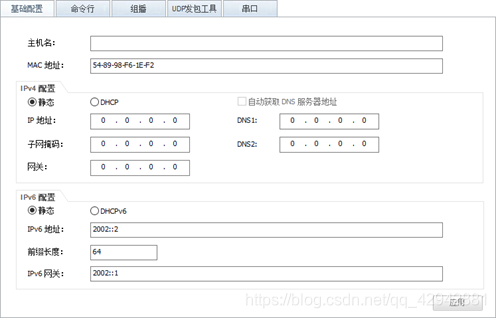

# 配置PC1的IPv6地址。

# 测试PC1与R1之间的链路。

PC>ping 2003::1

Ping 2003::1: 32 data bytes, Press Ctrl_C to break
From 2003::1: bytes=32 seq=1 hop limit=64 time=16 ms
From 2003::1: bytes=32 seq=2 hop limit=64 time=31 ms
From 2003::1: bytes=32 seq=3 hop limit=64 time<1 ms
From 2003::1: bytes=32 seq=4 hop limit=64 time=16 ms
From 2003::1: bytes=32 seq=5 hop limit=64 time=16 ms

--- 2003::1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 0/15/31 ms

PC>

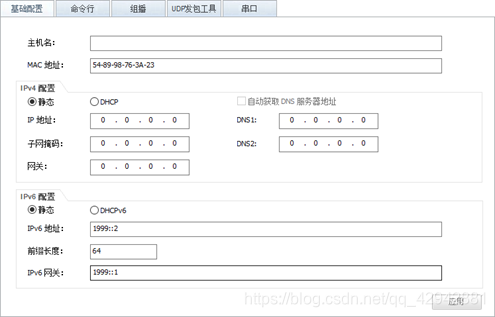

# 配置PC2的IPv6地址。

# 测试PC2与R2之间的链路。

PC>ping 2004::1

Ping 2004::1: 32 data bytes, Press Ctrl_C to break
From 2004::1: bytes=32 seq=1 hop limit=64 time=31 ms
From 2004::1: bytes=32 seq=2 hop limit=64 time=15 ms
From 2004::1: bytes=32 seq=3 hop limit=64 time=16 ms
From 2004::1: bytes=32 seq=4 hop limit=64 time=16 ms
From 2004::1: bytes=32 seq=5 hop limit=64 time<1 ms

--- 2004::1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 0/15/31 ms

PC>

步骤 2 配置OSPFv3协议
# 在R1上配置OSPFv3。

[R1]ospfv3 2
[R1-ospfv3-2]router-id 10.10.10.10
[R1-ospfv3-2]quit

[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]ospfv3 2 area 0
[R1-GigabitEthernet0/0/1]quit
[R1]

# 在R2上配置OSPFv3。

[R2]ospfv3 2
[R2-ospfv3-2]router-id 20.20.20.20
[R2-ospfv3-2]quit

[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ospfv3 2 area 1
[R2-GigabitEthernet0/0/1]quit
[R2]

# 在R3上配置OSPFv3。

[R3]ospfv3 2
[R3-ospfv3-2]router-id 30.30.30.30
[R3-ospfv3-2]quit
[R3]

[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ospfv3 2 area 0
[R3-GigabitEthernet0/0/1]quit

[R3]interface GigabitEthernet 0/0/2
[R3-GigabitEthernet0/0/2]ospfv3 2 area 1
[R3-GigabitEthernet0/0/2]quit

# 在R3上查看OSPFv3邻居建立情况。

[R3]display ospfv3 peer
OSPFv3 Process (2)
OSPFv3 Area (0.0.0.0)
Neighbor ID     Pri  State            Dead Time Interface            Instance ID
10.10.10.10       1  Full/DR          00:00:36  GE0/0/1                        0
OSPFv3 Area (0.0.0.1)
Neighbor ID     Pri  State            Dead Time Interface            Instance ID
20.20.20.20       1  Full/DR          00:00:30  GE0/0/2                        0

[R3]

# 在R1和R2上引入直连路由。

[R1]ospfv3 2
[R1-ospfv3-2]import-route direct
[R1-ospfv3-2]quit

[R2]ospfv3 2
[R2-ospfv3-2]import-route direct
[R2-ospfv3-2]quit

3 结果验证

3.1 检查配置结果

# 在R1上查看IPv6 OSPFv3路由表，R1顺利学习到了到达R2的全部路由条目。

<R1>display ipv6 routing-table protocol ospfv3
Public Routing Table : OSPFv3
Summary Count : 3

OSPFv3 Routing Table's Status : < Active >
Summary Count : 2

 Destination  : 2001::                             PrefixLength : 64
 NextHop      : FE80::2E0:FCFF:FEE3:7EE4        Preference   : 10
 Cost         : 2                                    Protocol     : OSPFv3
 RelayNextHop : ::                                 TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/1            Flags        : D

 Destination : 2004::                             PrefixLength : 64
 NextHop      : FE80::2E0:FCFF:FEE3:7EE4        Preference   : 150
 Cost         : 1                                    Protocol     : OSPFv3ASE
 RelayNextHop : ::                                 TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/1            Flags        : D

OSPFv3 Routing Table's Status : < Inactive >
Summary Count : 1

 Destination  : 2000::                            PrefixLength : 64
 NextHop      : ::                                  Preference   : 10
 Cost         : 1                                 Protocol     : OSPFv3
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/1         Flags        :

<R1>

# 在R2上查看IPv6 OSPFv3路由表，R2顺利学习到了到达R1的全部路由条目。

[R3]display ipv6 routing-table protocol ospfv3
Public Routing Table : OSPFv3
Summary Count : 4

OSPFv3 Routing Table's Status : < Active >
Summary Count : 2

 Destination  : 2003::                             PrefixLength : 64
 NextHop      : FE80::2E0:FCFF:FEAF:7820        Preference   : 150
 Cost         : 1                                     Protocol     : OSPFv3ASE
 RelayNextHop : ::                                  TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/1             Flags        : D

 Destination  : 2004::                              PrefixLength : 64
 NextHop      : FE80::2E0:FCFF:FECC:F97           Preference   : 150
 Cost         : 1                                      Protocol     : OSPFv3ASE
 RelayNextHop : ::                                   TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/2              Flags        : D

OSPFv3 Routing Table's Status : < Inactive >
Summary Count : 2

 Destination  : 2000::                               PrefixLength : 64
 NextHop      : ::                                    Preference   : 10
 Cost         : 1                                      Protocol     : OSPFv3
 RelayNextHop : ::                                   TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/1              Flags        :

 Destination  : 2001::                               PrefixLength : 64
 NextHop      : ::                                     Preference   : 10
 Cost         : 1                                       Protocol     : OSPFv3
 RelayNextHop : ::                                    TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/2               Flags        :

[R3]

# 在PC1上访问PC2，结果如下。

PC>ping 2004::2

Ping 2004::2: 32 data bytes, Press Ctrl_C to break
From 2004::2: bytes=32 seq=1 hop limit=252 time=62 ms
From 2004::2: bytes=32 seq=2 hop limit=252 time=16 ms
From 2004::2: bytes=32 seq=3 hop limit=252 time=31 ms
From 2004::2: bytes=32 seq=4 hop limit=252 time=31 ms
From 2004::2: bytes=32 seq=5 hop limit=252 time=16 ms

--- 2004::2 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 16/31/62 ms

PC>
