注意事项

1 以下配置步骤是在HP DL388G7服务器上进行的，不同的服务器配置方式可能不同

2 使用PXE引导启动，PXE客户端（需要安装操作系统的服务器）必须配置开启DHCP功能，否则无法使用PXE引导启动

将服务器的启动顺序永久的改为PXE启动为第一顺序（不推荐）

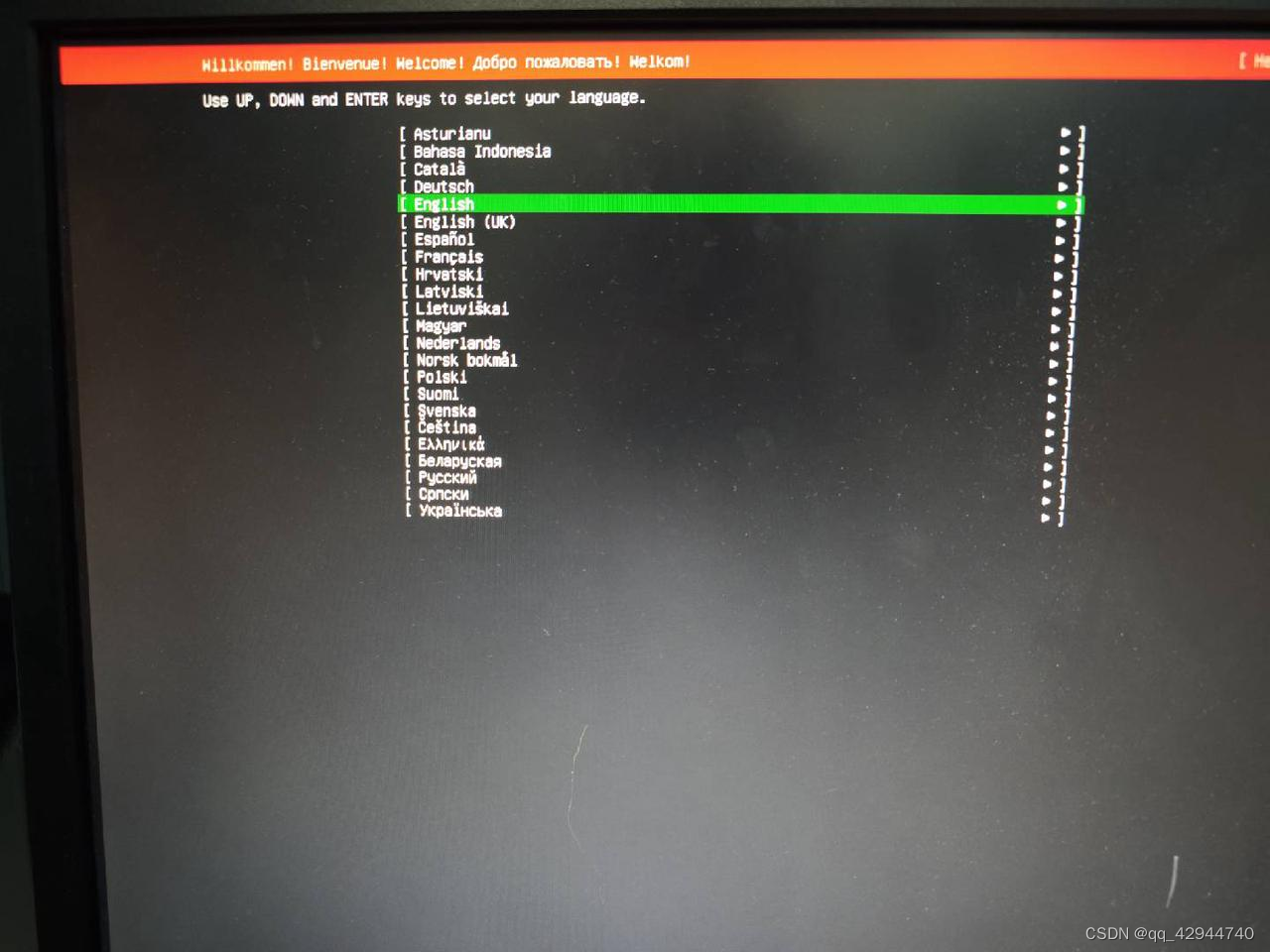

注：经过实验发现，服务器的启动顺序永久的改为PXE启动为第一顺序后，每次服务器重启都会进入到PXE引导启动界面（会让你重新安装操作系统的界面，且无法自动退出）

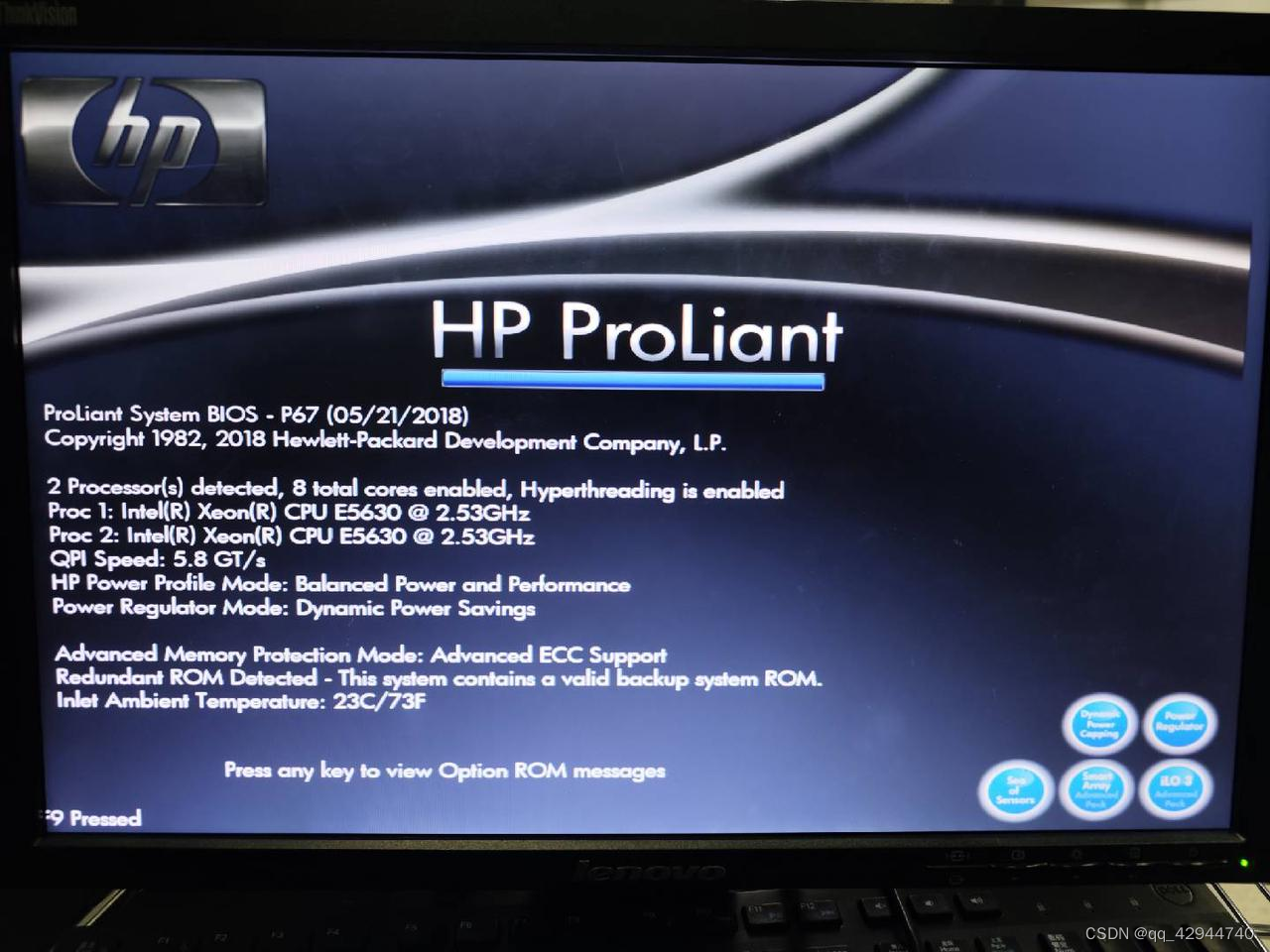

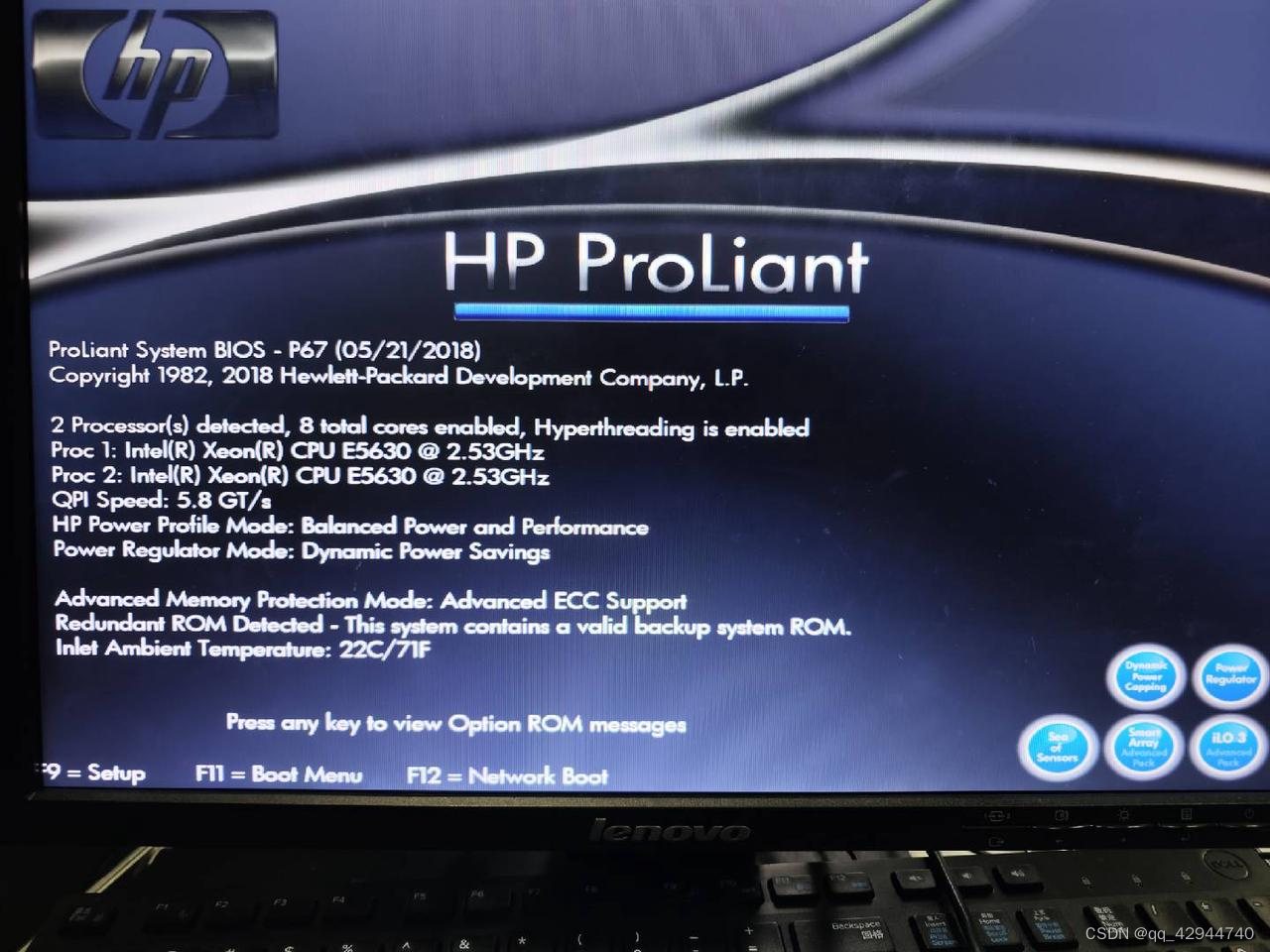

（1）重启服务器，按 F9 进入BISO界面

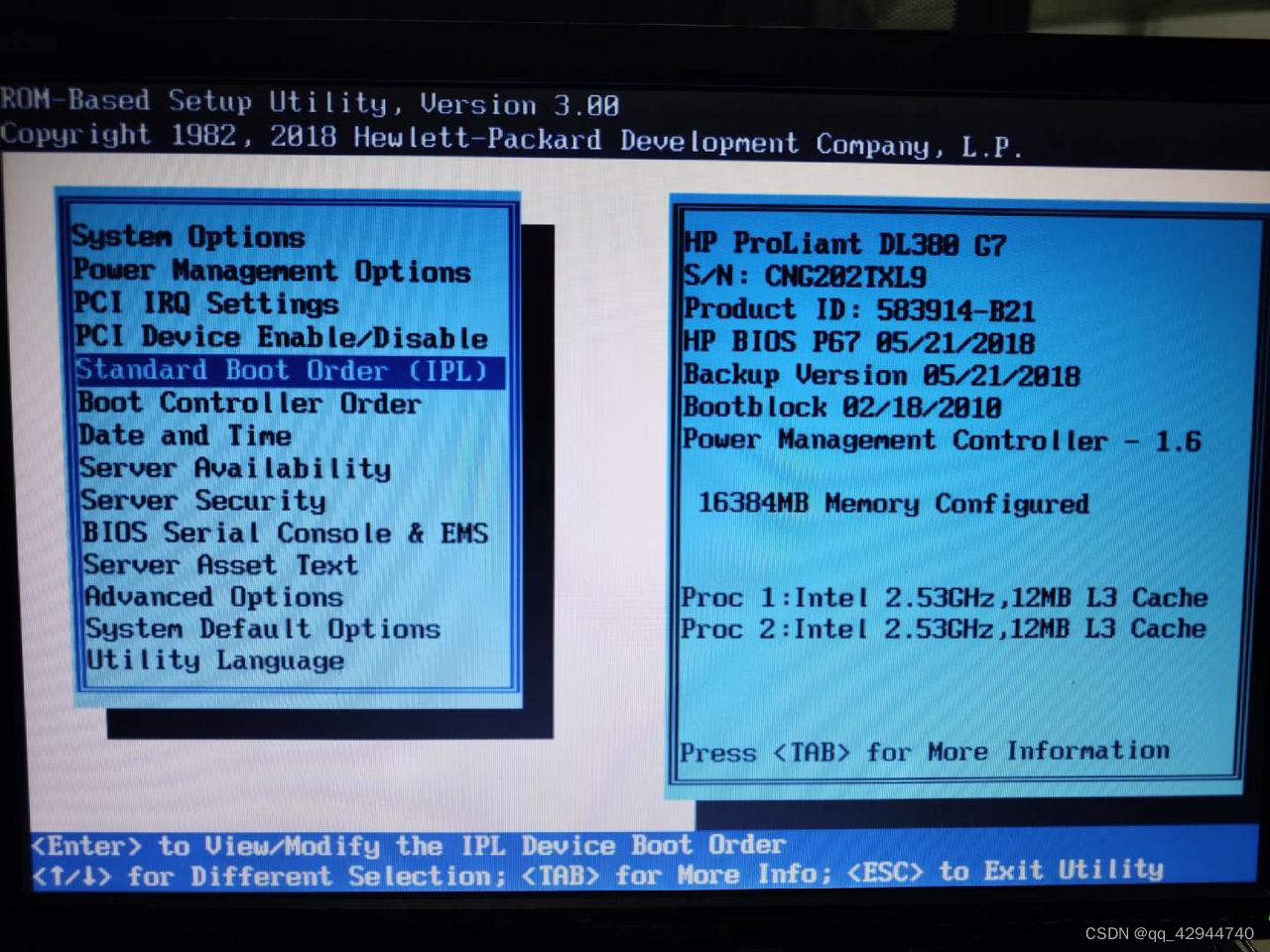

（2）进入设置页面，选择 Standard Boot Order 选项，配置启动项

（3）默认的启动项如下图所示，我们需要将IPL:5（PXE启动方式调整到第一个）

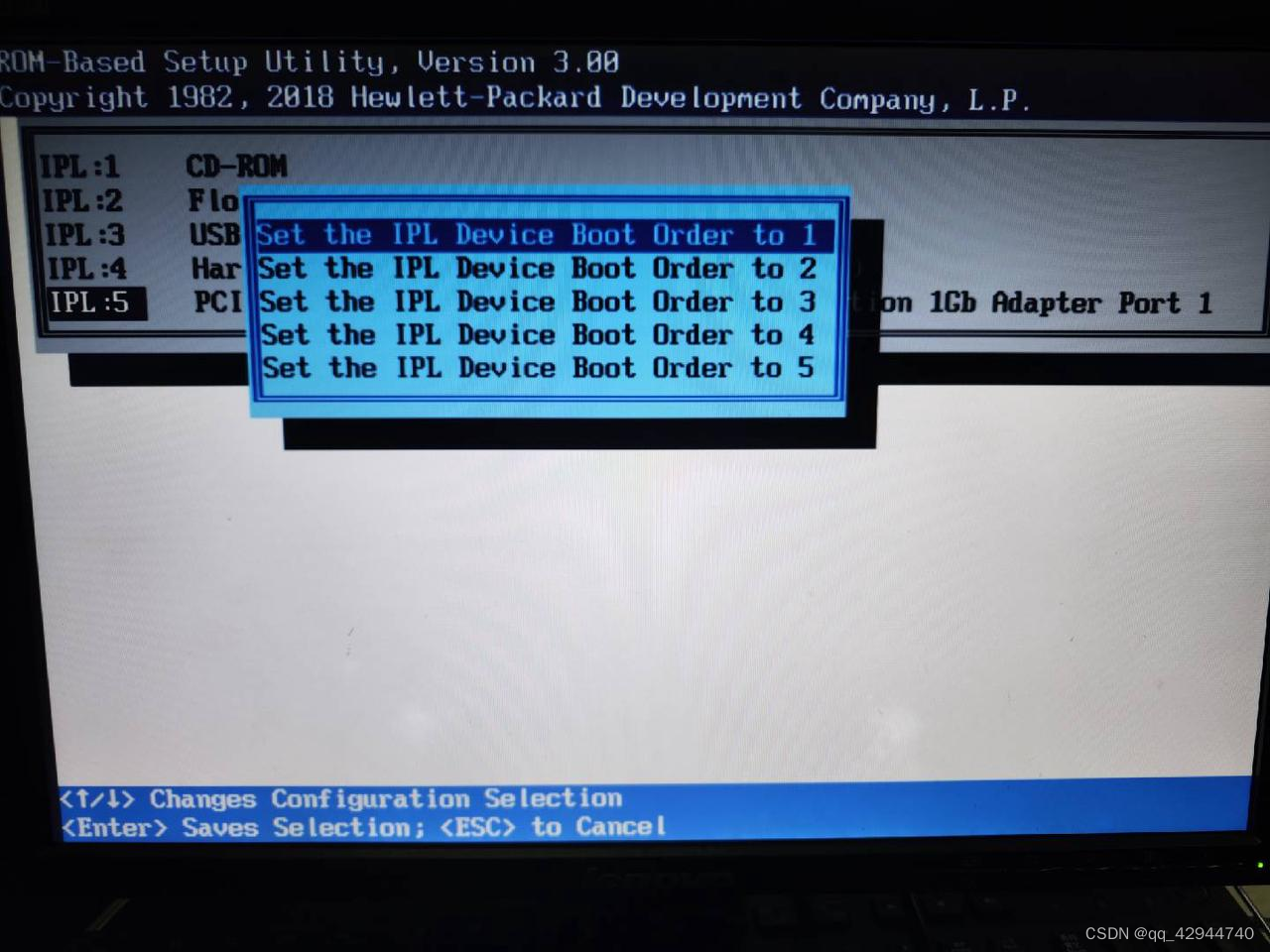

（4）键盘下移到IPL:5选项，回车，调整启动顺序（这里选择Set the IPL Device Boot Order 1），即将PXE启动调整为第一启动项

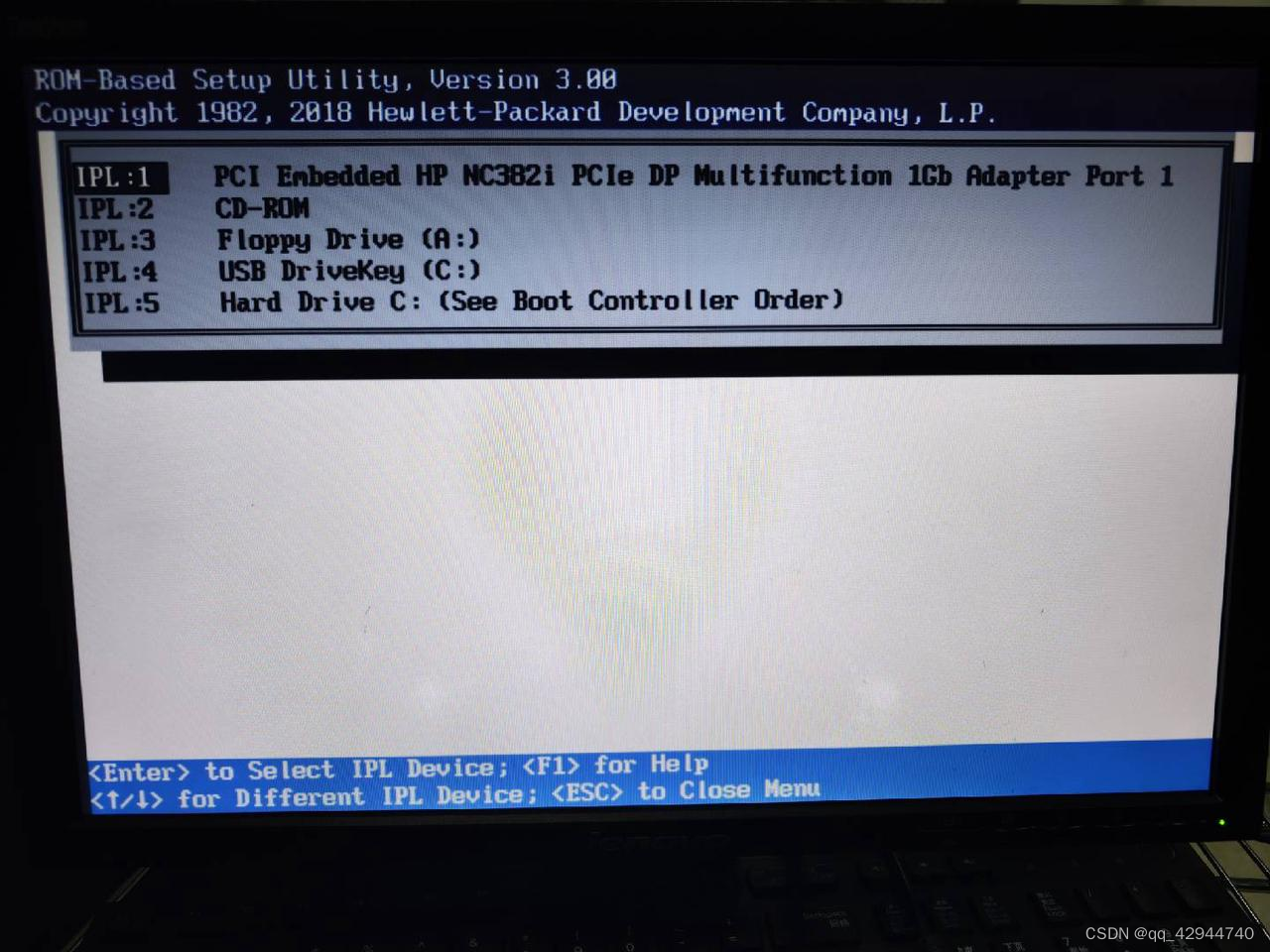

（5）修改后的启动项如图示

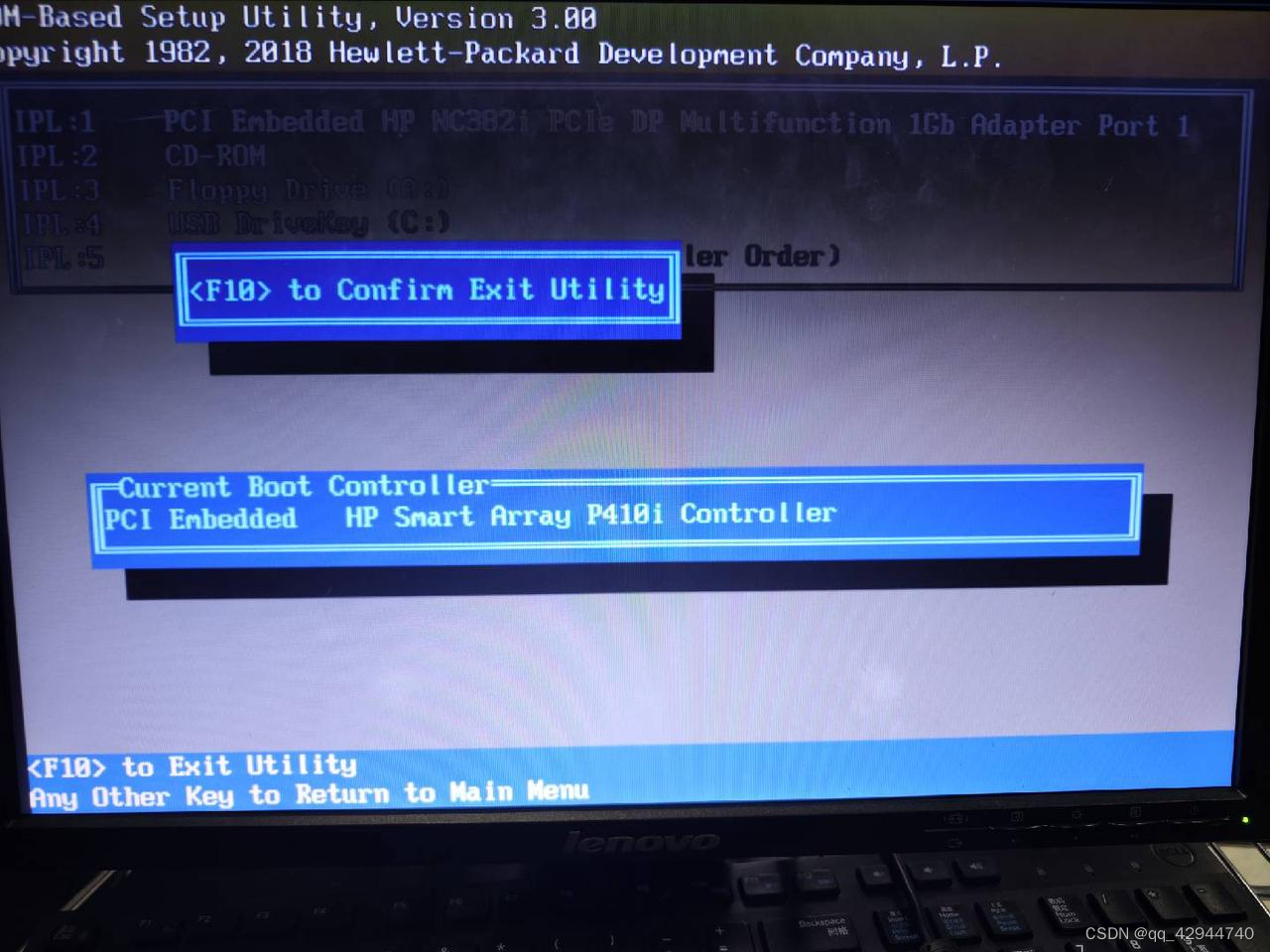

（6）F10 保存并退出（服务器会自动重启）

临时指定服务器使用一次PXE引导作为启动项（推荐）

（1）重启服务器，按F11 进入Boot Menu

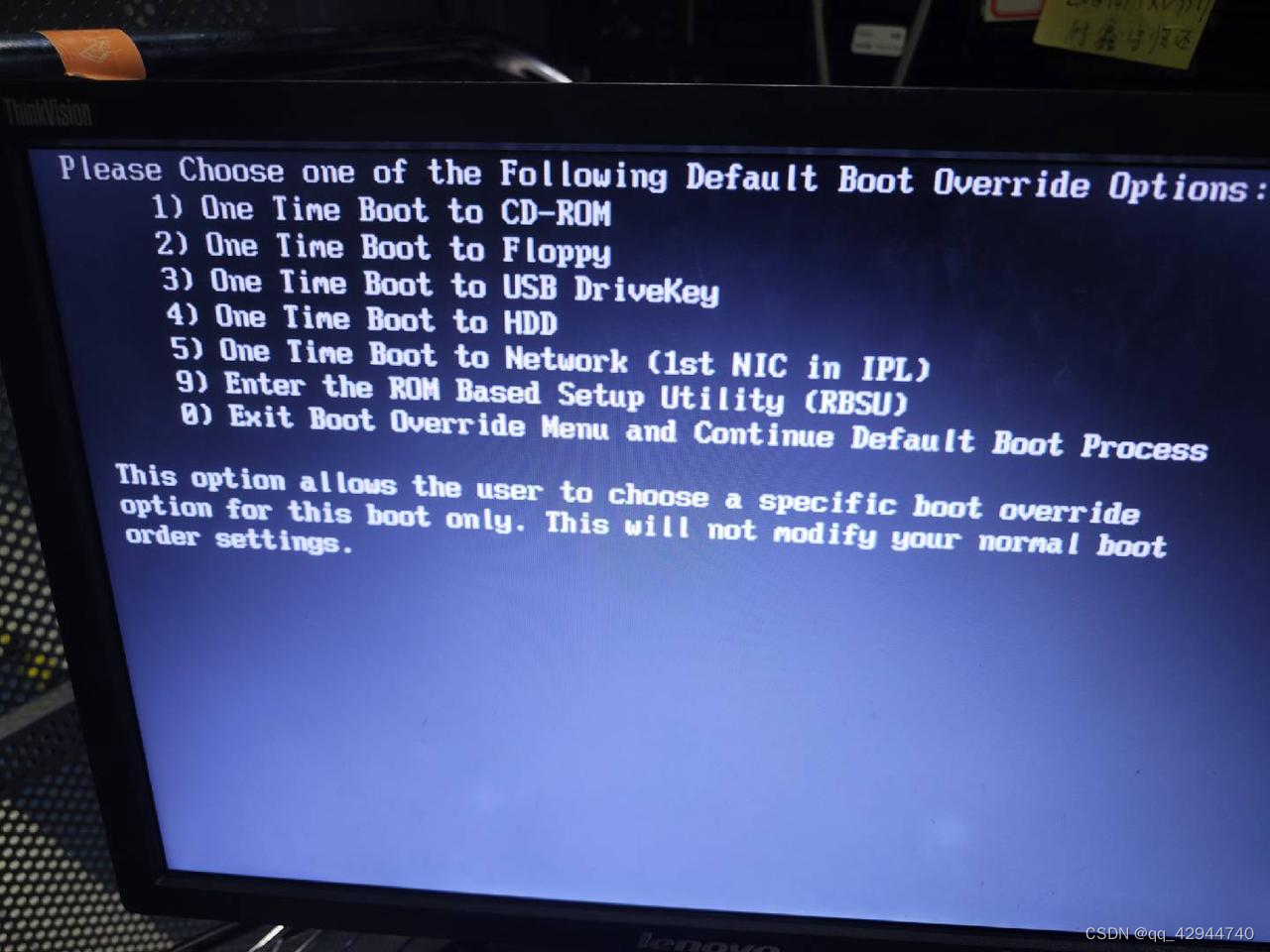

（2）选择数字 5（One Time Boot to Network ），临时使用一次网络启动（PXE启动），作为启动引导

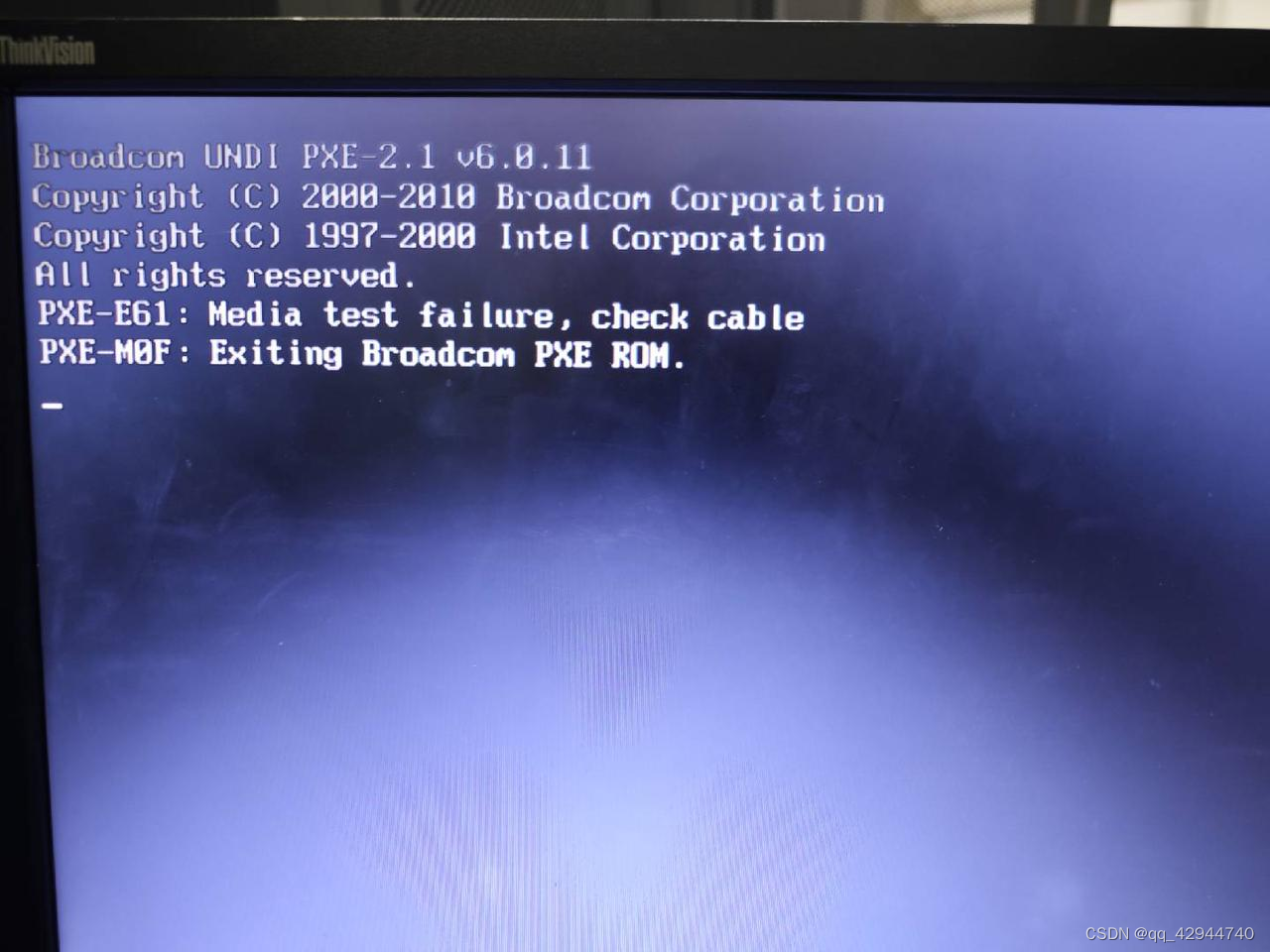

（3）重启后，出现PXE-E61 : Media test failure, check cable报错，原因是PXE客户端（需要安装操作系统的服务器）的网络设置中没有打开DHCP，重新配置网络打开DHCP即可。

（4）打开DHCP后，重启服务器，可以看到客户端，会通过 DHCP 请求获取 IP

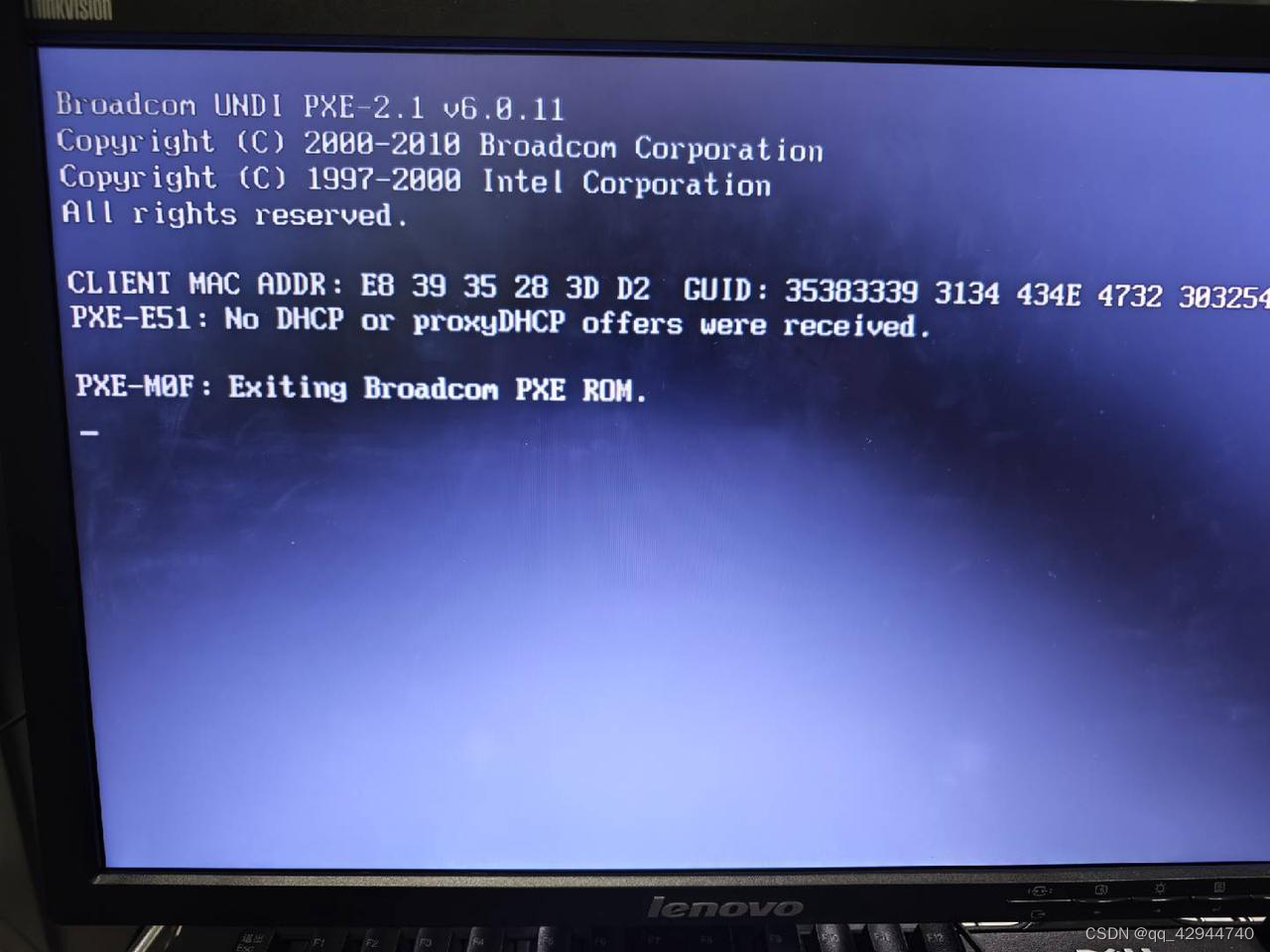

（5）继续等待，出现报错 PXE-E51 : No DHCP or proxyDHCP offers were received，无法进入PXE引导界面，原因是上面配置PXE服务端没有设置正确的IP地址

1）修改DHCP服务器的 dhcpd.conf 配置文件，如下

vim /etc/dhcp/dhcpd.conf
# 添加如下内容：
option arch code 93 = unsigned integer 16;

subnet 10.5.6.23 netmask 255.255.255.0 {  #定义一个子网的配置，指定了子网的IP地址范围和子网掩码
  range  10.5.6.23 10.5.6.25; #指定了DHCP服务器可以分配的IP地址范围，这意味着DHCP服务器将从这个范围内分配IP地址给请求的客户端。
  option routers 10.5.6.1;  #指定了子网中的默认网关地址
  next-server 10.5.6.22;#指定了PXE引导过程中TFTP服务器的IP地址,PXE客户端将从这个服务器下载启动文件
  if option arch = 00:07 {    #通过厂商的 arch 代码判断使用什么引导程序
        filename "/UEFI/bootx64.efi";
  } else {
        filename "/Legacy/pxelinux.0";
  }
}

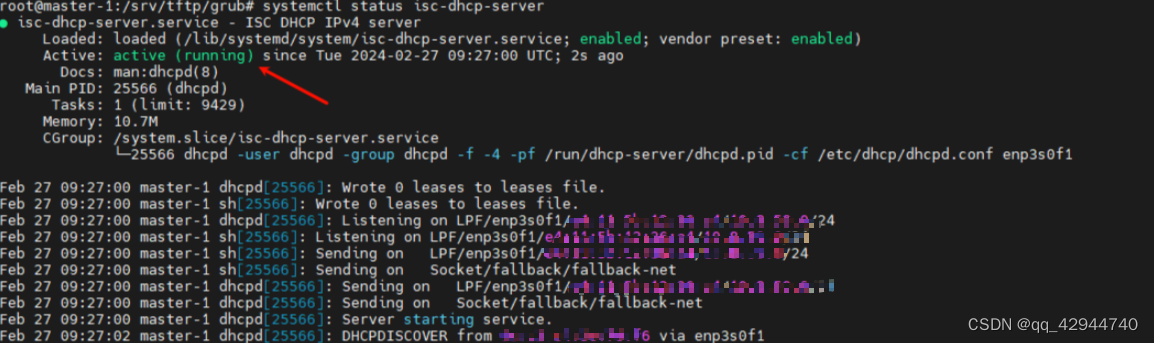

配置完成后，重启DHCP service
