Zemax学习笔记——Zemax序列坐标系理解及坐标断点

Zemax坐标系

Zemax使用的是同大多数光学软件相同的右手坐标系。即我们伸出右手，大拇指所指方向为坐标系的z轴，四指指向为坐标系的y轴，四指弯曲指向手心向内为x轴正向。
3D视图中看到的是系统窗口，这个窗口是全局坐标，坐标原点是使用者自己指定，默认情况是第一个表面中心为全局坐标参考。

改变全局坐标参考的方法：

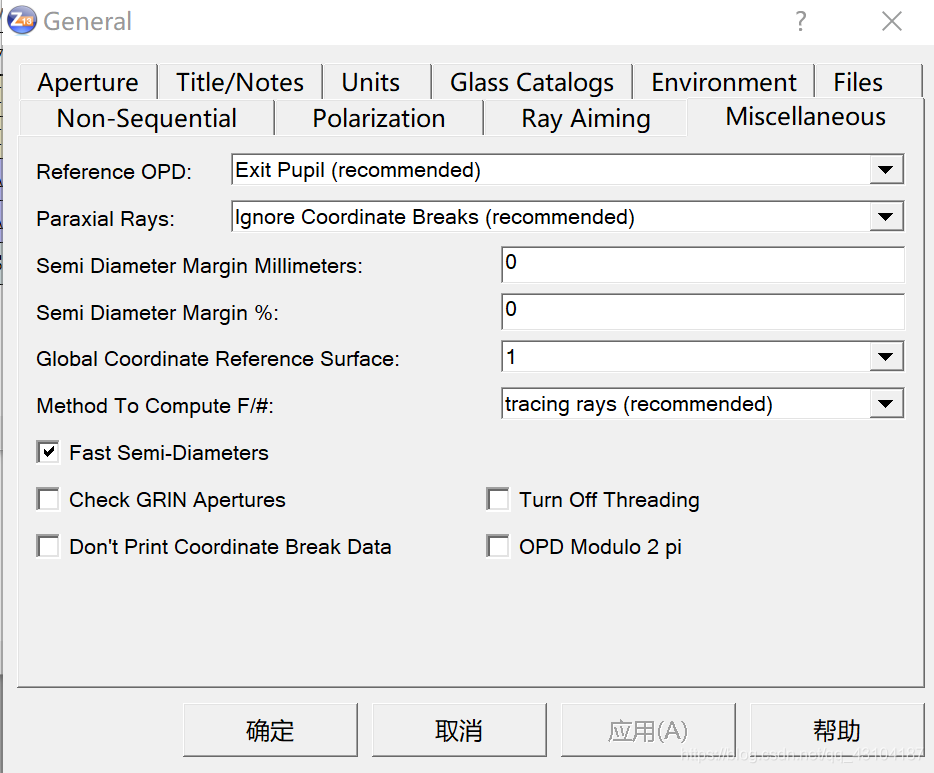

第一种：单击“System - General - Misc”；

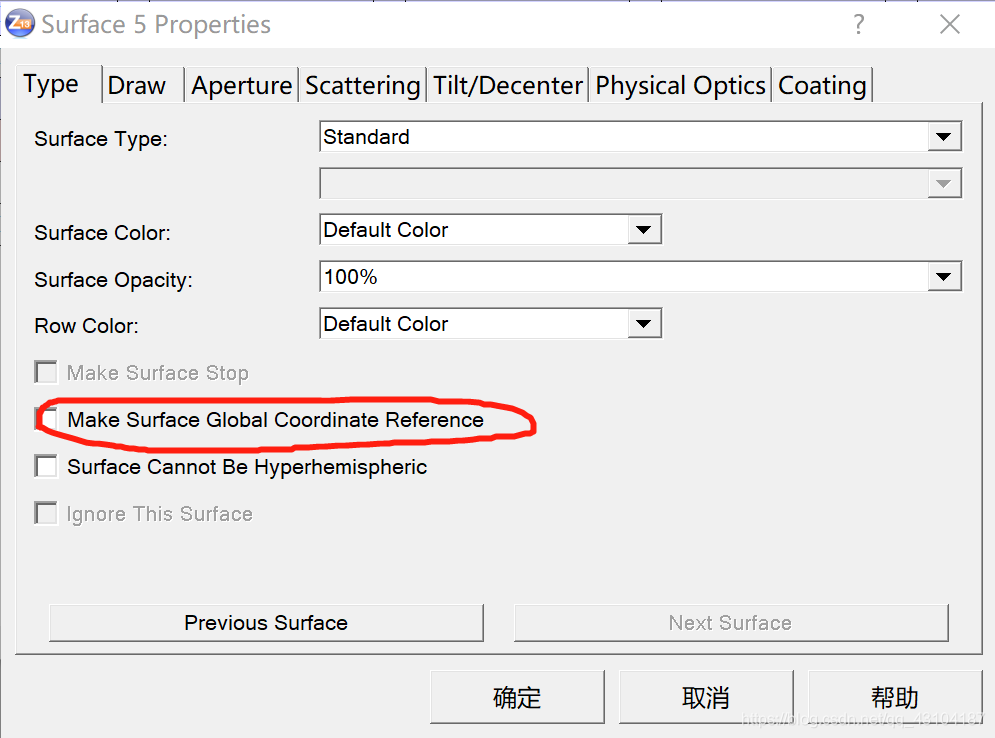

第二种：直接在需要作为全局坐标参考的表面上单击右键

Zemax序列模式下所使用的坐标系是局部坐标系，即每个表面都是参考它前面的表面顶点坐标系，每个表面的厚度决定下一个表面的位置。

坐标转折的分析方法：只要坐标在某个位置发生转折，那么下面的元件位置一定要按转折后的局部坐标系统右手定则放置。

Zemax常用坐标转折方法：
表面自带坐标断点设置；
插入坐标断点面。

自带坐标断点使用方法

在任意一个表面单击右键打开表面属性对话框，找到Tilt/Decenter标签，此功能相当于在一个面前添加两个坐标断点面。一个表面前，一个表面后。

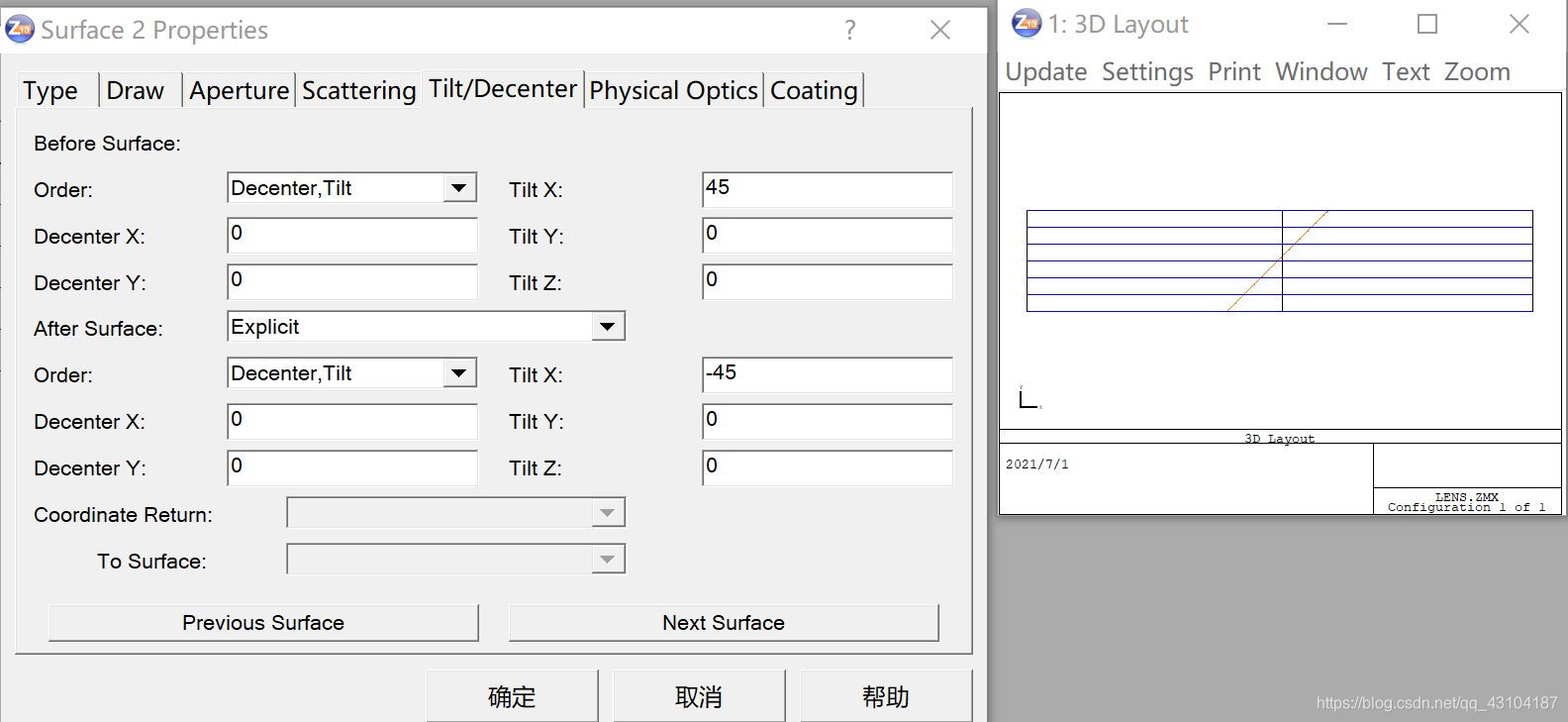

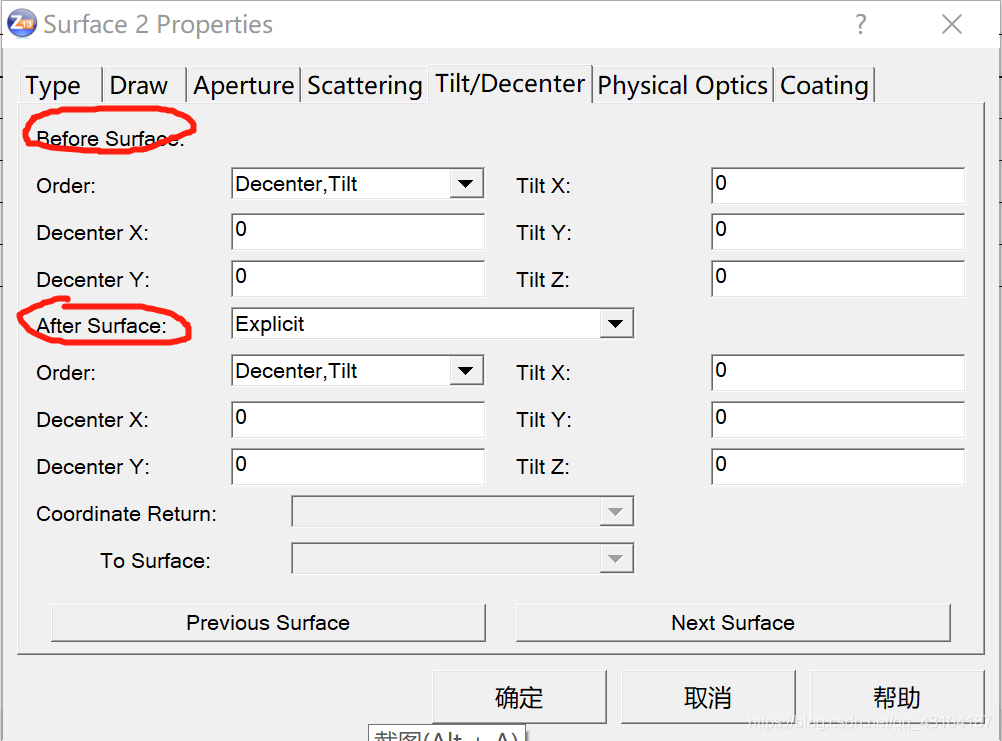

设置图如下：

如果想实现单表面旋转，需要将前表面断点旋转一定角度，在后表面断点再转回来。

坐标断点面使用方法

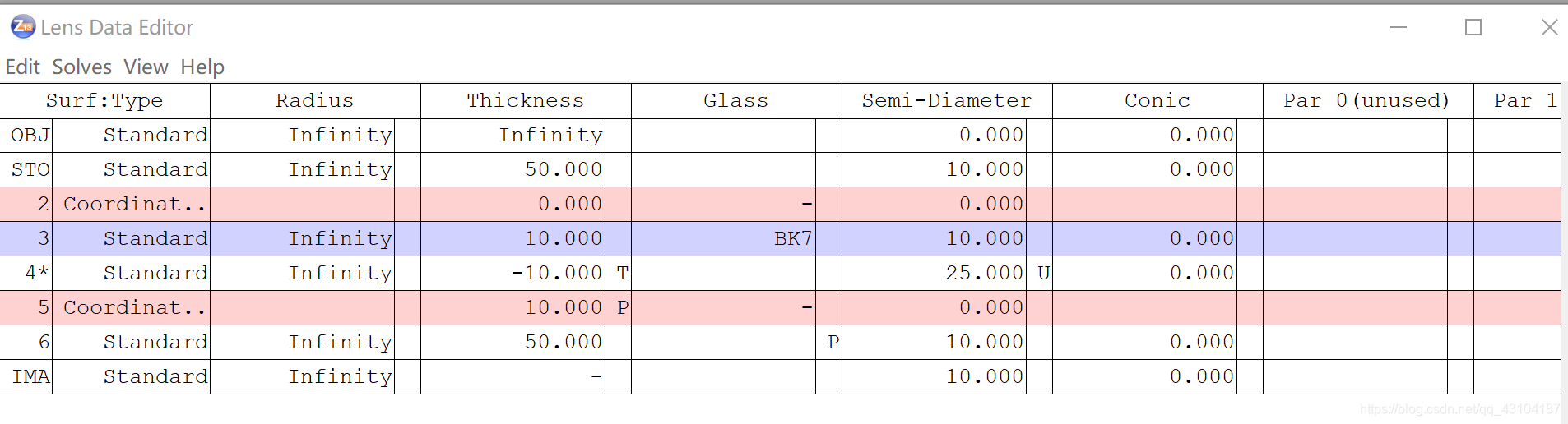

使用坐标断面来实现坐标打断，在需要坐标转折的元件前或后插入一个坐标断点面，利用该面上的Tilt-Decenter参数实现坐标打断，这是一种更加灵活且功能强大的局部坐标设置方法。例如，对多组元件的旋转，对指定旋转轴的旋转，对特定坐标系的返回，对系统主光线的追踪。

实例：旋转角度的优化方法

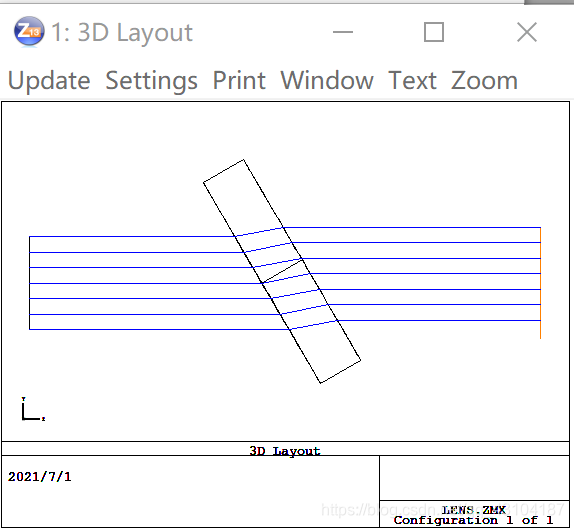

平行光经过一个玻璃板，假设我们想通过旋转玻璃板使光线向Y方向向上偏移2mm，如何使用坐标断点参数优化旋转角度呢？

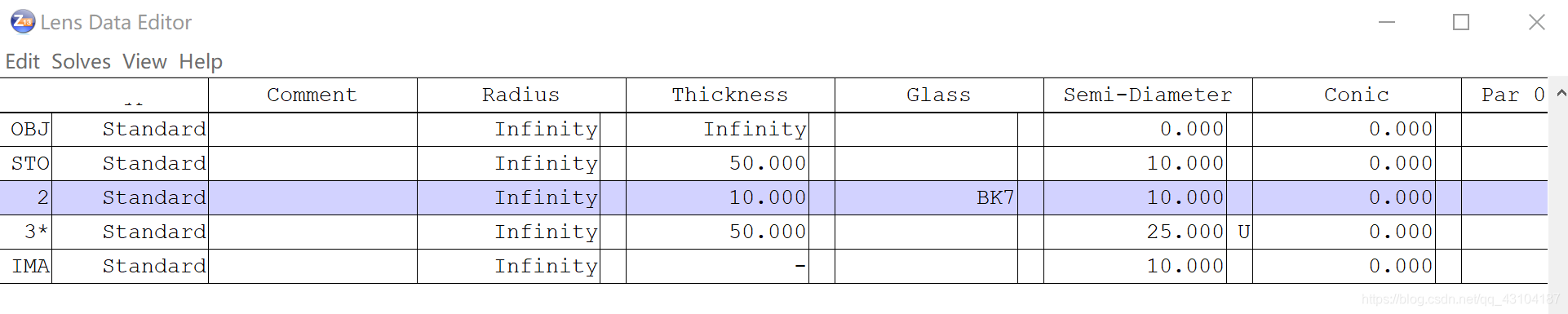

设置入瞳为20mm，lens data editor如下：

在Tilt/Decenter Elements中First surface选择2，Last surface选择3，点击确定。

要想让光束在Y方向旋转，需要玻璃板绕X轴旋转一定角度，所以在第一坐标断面上的Tilt about X上设置为变量。
