归一化因子的作用：将功率（能量）进行归一化处理。添加功率归一化因子，目的在于使得不同调制方式（或者说对于所有映射方式）都能够取得相同的平均功率。

归一化因子μ计算公式：

其中，M为调制结束，x与y为实部与虚部坐标

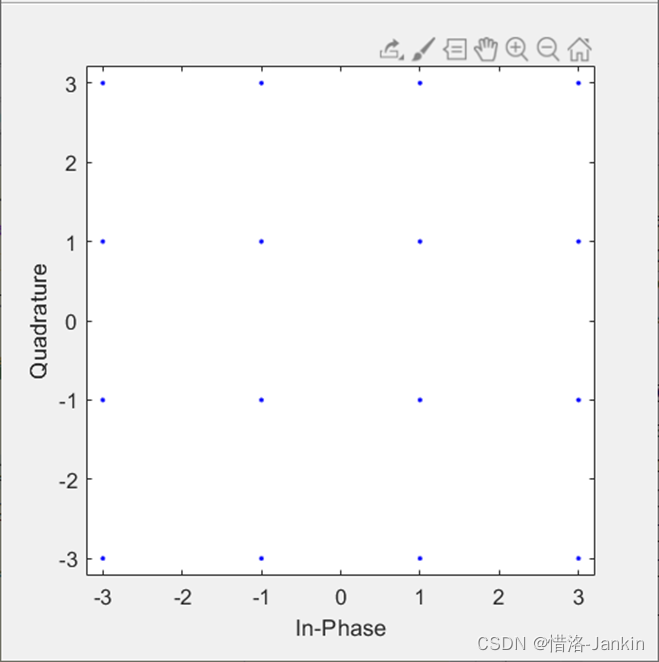

16QAM归一化因子计算：

32QAM归一化因子数值：1/sqrt(20)

64QAM归一化因子数值：1/sqrt(42)

128QAM归一化因子数值：1/sqrt(82)

128QAM归一化因子数值：1/sqrt(170)
