宽带城域网

宽带城域网

广域网（Wide Area Network，缩写为 WAN） 又称广域网、外网、公网。是连接不同地区局域网或城域网计算机通信的远程网。通常跨接很大的物理范围，所覆盖的范围从几十公里到几千公里，它能连接多个地区、城市和国家，或横跨几个洲并能提供远距离通信，形成国际性的远程网络。广域网并不等同于互联网。

城域网（Metropolitan Area Network，缩写为 MAN） 是在一个城市范围内所建立的计算机通信网，简称MAN。属宽带局域网。由于采用具有有源交换元件的局域网技术，网中传输时延较小，它的传输媒介主要采用光缆，传输速率在100兆比特/秒以上。
MAN的一个重要用途是用作骨干网，通过它将位于同一城市内不同地点的主机、数据库，以及LAN等互相联接起来，这与WAN的作用有相似之处，但两者在实现方法与性能上有很大差别。

局域网（Local Area Network，缩写为 LAN） 覆盖范围一般是方圆几千米之内，其具备的安装便捷、成本节约、扩展方便等特点使其在各类办公室内运用广泛。局域网可以实现文件管理、应用软件共享、打印机共享等功能，在使用过程当中，通过维护局域网网络安全，能够有效地保护资料安全，保证局域网网络能够正常稳定的运行。

城域网，覆盖范围为一个城域，传输距离较远，传输介质中能满足长距离传输的只有光纤。

SDN是软件定义网络，并不是路由协议。

现今的无线网络接入技术已成为主流，融合无线城域网是必然的。

城域网是以宽带光传输网络为开放平台，以TCP/IP协议为基础，通过网络互联设备，实现语音、数据、图像、多媒体视频、IP电话、IP接入和各种增值服务业务与智能业务，并与广域计算机网络、广播电视网、电话交换网互联互通的本地综合业务网络，满足语音、数据、图像、多媒体的需求。

宽带城域网网络管理有三种基本方案：带内网络管理、带外网络管理、同时使用带内和带外网络管理。

利用传统的电信网络进行的网络管理成为“带内”，利用IP网络和协议进行管理的称之为“带外”。

带内网络管理利用数据通信网DCN或公共交换电话网PSTN拨号；带外网络管理利用网络管理协议SNMP。

汇聚层及以上采取带外管理，汇聚层以下采用带内管理。

一般需要设立一个网络管理中心

NAT技术的目的是解决IP地址资源不足

1.宽带城域网划分层次

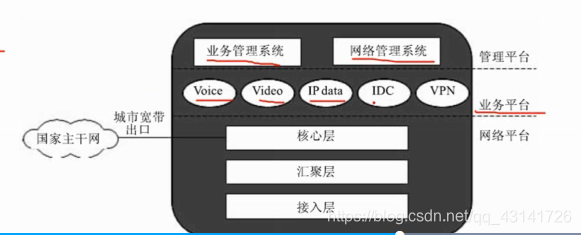

宽带城域网划分为三个层次–核心层、汇聚层、接入层。

核心交换层简称核心层，边缘汇聚层简称汇聚层，用户接入层简称接入层。

核心层承担高速数据交换的功能，提供高速分组转发、提供QoS（服务质量）保障、提供至Internet的路由服务，负责汇集各个汇聚层的数据连接至主干网络，负责数据流量的城际到Internet的相关功能。
核心层将多个汇聚层链接起来,为汇聚成的网络提高速的转发,为整个城域网提供一个高速,安全与具有QOS保障能力的数据传输环境。
核心层实现了主干网络的互联,提供城市的宽带IP数据出口
核心层提供宽带城域网的用户访问Internet所需要的路由服务

接入层负责用户的接入（网络入户），接入层负责用户接入及本地流量控制，解决“最后一公里”的问题。
通过各种接入技术,连接最终用户,为它所覆盖范围内的用户提供访问Internet以及其他的信息服务

汇聚层负责本地流量控制相关业务，以及数据从接入层到核心层的上传下达业务，且仅有相邻层次才可能发生数据的交互工作，不可能跨层次通信。汇聚层负责处理用户流量并且对数据进行本地处理。汇聚层承担路由与流量汇聚功能，负责数据的分组、汇聚、转发，并对本地流量进行路由、过滤、流量均衡、QoS优先级管理、IP地址转换等功能。

核心层网络是整个网络系统的主干部分，一般要承担整个网络流量的40%-60%，目前主要采用GE/10GE（千兆以太网/万兆以太网，B对），核心设备是高性能交换路由器，连接核心路由器的是具有冗余链路的光纤。
核心交换层和汇聚层相连接,汇聚层和接入层相连接

2.汇聚层网络与接入层网络结构设计

网络系统分层设计中层次之间上联带宽与下联带宽的比例一般控制在1:20。

3.宽带城域网组建原则

必须保证网络的可管理性,可运营性,可盈利性和可扩展性。

可管理性:
1.宽带城域网的电信级接入管理包括对用户的开户,销户和用户权限的保护
2.必须能够为用户提供宽带保证,实现流量工程,提供个性化用户策略的QOS保证
3.必须提供根据使用时间,流量,业务等各种方法计算的计费手段,支持对固定用户和流动用户的计费。

可运营性:
1.宽带城域网是一个出售全新电信服务的系统,必须保证系统在确保服务质量的前提下能够提供7天x24小时的服务。

可盈利性:
1.首先要确定如何能够开展Internet接入业务,语音业务,数据专线业务,视频与多媒体业务,内容提供业务等
2.定位客户群,要区分高价值用户和普通用户,建设可盈利的宽带城域网要求可以正确的定位客户群,发现盈利点,培育和构建产业与服务链。
3.培育和构建合理的宽带价值链。

可扩展性:
1.宽带城域网组网的灵活性,对新业务与网络规模,用户规模扩展的适应性。
2.由于宽带网络技术的发展具有很大的不确定性,而且其服务产品的更新与新的应用领域的出现都难以预测,所以在方案设计与组网设备的选择上必须慎重,应该最大限度的降低运营商的投资风险。
3.组建可扩展的宽带城域网必须制定统一的规划,分阶段,分步骤地实施,减少一次性投资的风险。
