达梦数据库的组成

达梦数据库由数据库和实例组成，数据库指的是磁盘上存放在DM数据库中的数据的集合，一般包括：数据文件、日志文件、控制文件以及临时数据文件等，实例是由一组正在运行的 DM 后台进程/线程以及一个大型的共享内存组成。

数据库与实例的区别在于，数据库存储在服务器的磁盘上，而实例则存储于服务器的内存中。

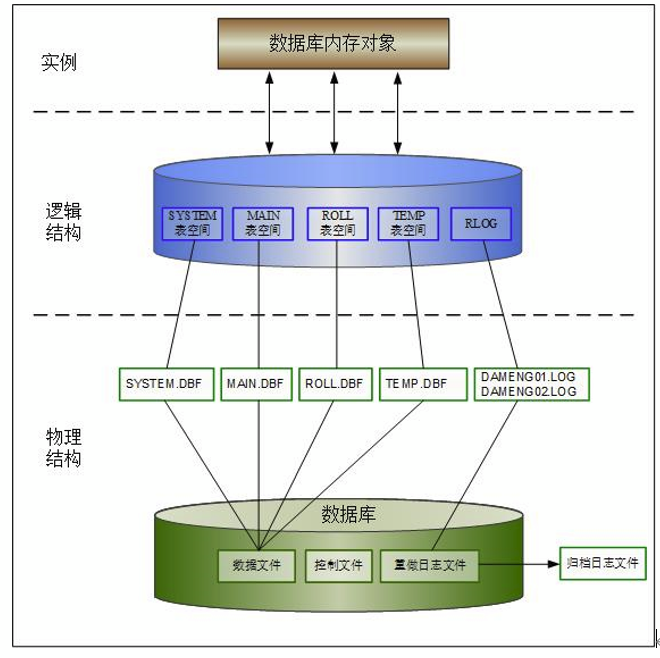

数据库与实例的关系如下图所示，数据库的存储结构可以划分为逻辑结构和物理结构。物理结构是对应的操作系统上具体的文件，用来保存和管理数据。逻辑结构则是数据库对象分配的逻辑空间，存放在数据文件中。例如当test用户在数据库中创建了一个名为test的表空间，那么用户操作所产生的数据就可以存放在这一个test表空间中，而test表空间在物理结构上，就是用户指定目录下的test.dbf文件。

数据库的存储结构

物理存储结构

(1)数据库的配置文件，即以.ini结尾的文件

数据库参数的管理

--查看参数：

select para_name,para_value,PARA_TYPE from v$dm_ini;

参数分为以下几种类型：

SESSION ：会话级，针对当前会话有效

SYS ：系统级动态参数，即改即生效

INFILE：静态参数，需要重启数据库实例生效

READ ONLY：只读参数，需要重启数据库实例生效

--修改参数：

sp_set_para_value(参数类型,'参数名',参数值);

参数类型为 1，代表动态参数

参数类型为 2，带表静态参数

修改动态参数：

修改动态参数，会同时修改内存和配置文件中的值，不需要重启数据库，即改即

生效。

sp_set_para_value(1,'CTL_BAK_NUM',9);

alter system set 'CTL_BAK_NUM' = 10 BOTH;

修改静态参数：

修改静态参数，只会修改配置文件中的值，需要重启数据库实例才能生效。

(2)控制文件

每个 DM 数据库都有一个名为 dm.ctl 的控制文件。控制文件是一个二进制文件，它记录了数据库必要的初始信息，其中主要包含以下内容：

1. 数据库名称；

2. 数据库服务器模式；

3. OGUID 唯一标识；

4. 数据库服务器版本；

5. 数据文件版本；

6. 数据库的启动次数；

7. 数据库最近一次启动时间；

8. 表空间信息，包括表空间名，表空间物理文件路径等，记录了所有数据库中使用的表空间，数组的方式保存起来；

9. 控制文件校验码，校验码由数据库服务器在每次修改控制文件后计算生成，保证控制文件合法性，防止文件损坏及手工修改。在服务器运行期间，执行表空间的 DDL 等操作后，服务器内部需要同步修改控制文件内容。如果在修改过程中服务器故障，可能会导致控制文件损坏，为了避免出现这种情况，在修改控制文件时系统内部会执行备份操作。

控制文件的管理

--查看控制文件帮助手册：

./dmctlcvt help

--将控制文件转换为文本文件：

./dmctlcvt type=1 src=/dm8/data/DAMENG/dm.ctl dest=/home/dmdba/dmctl.txt

(3)重做日志文件

重做日志文件记录的是数据库发生变化的信息。达梦数据库默认有两个重做日志文件。重做日志文件具有循环写、可覆盖的特点。需要注意的是，重做日志文件只能添加，不能删除；只能扩大，不能缩小。

重做日志的管理

--查看重做日志的信息

select * from v$rlogfile;

select * from v$rlog;

--添加重做日志文件

alter database ADD LOGFILE '/dm8/data/DAMENG/DAMENG03.log' SIZE 300;

--resize 重做日志文件大小

alter database RESIZE LOGFILE '/dm8/data/DAMENG/DAMENG01.log' to 300;

alter database RESIZE LOGFILE '/dm8/data/DAMENG/DAMENG02.log' to 300;

(4)数据文件,即以.DBF 结尾的文件

数据文件的管理

--查看数据文件的信息

select * from DBA_DATA_FILES;

select * from v$datafile;

(5)归档日志文件

归档日志文件是重做日志文件的副本。在重做日志文件覆盖前，会拷贝重做日志文件的内容到归档路径下做副本。

逻辑存储结构

DM 数据库为数据库中的所有对象分配逻辑空间，并存放在数据文件中。在 DM 数据库内部，所有的数据文件组合在一起被划分到一个或者多个表空间中，所有的数据库内部对象都存放在这些表空间中。同时，表空间被进一步划分为段、簇和页（也称块）。

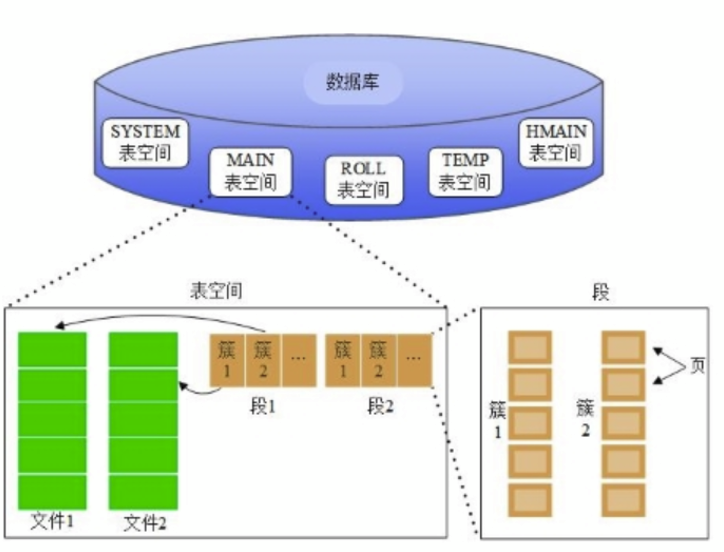

表空间、数据文件、段、簇、页的关系如下图所示

由关系图可知，数据库从逻辑结构的角度来看，它可以由一个或多个表空间组成，每个表空间可以由一个或多个数据文件组成，而每个数据文件由一个或多个簇组成，段是簇的上级逻辑单元，簇由连续的页组成，页是数据库中最小的分配单元。

实例

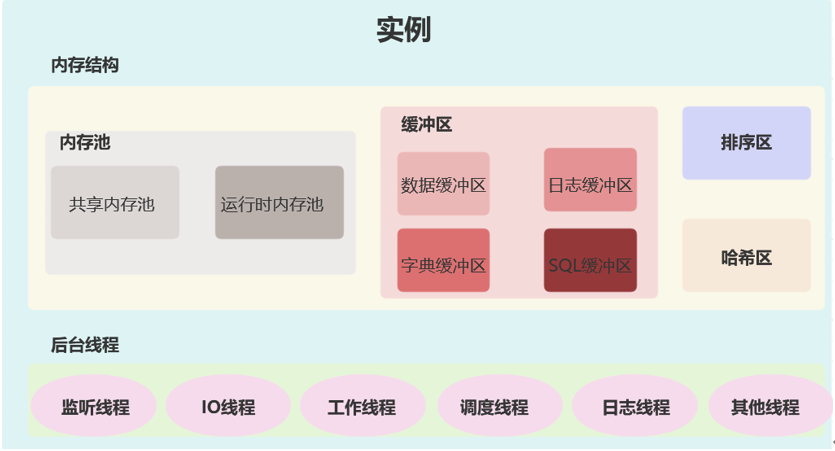

实例由一组正在运行的达梦数据库后台进程/线程以及一个大型的共享内存组成，是用来访问数据库的内存结构以及后台进程的集合。实例的结构组成如下图所示，

内存结构

内存池

达梦数据库的内存池包括共享内存池和其他一些运行时内存池。

共享内存池是数据库在启动时从操作系统申请的内存，当系统运行时如果其他的缓冲区不够用，就可以在共享内存池中申请，使用完再释放，归还给共享内存池。

参数：MEMORY_POOL，单位:M

select para_name,para_value,para_type from v$dm_ini where para_name='MEMORY_POOL';

运行时内存池在需要时被创建，使用完自动销毁，比如会话内存池、虚拟机内存池、排序区、hash 区。

缓冲区

达梦数据库的缓冲区有以下四种类型，

1. 数据缓冲区：在数据库将数据页写入磁盘之前以及从磁盘上读取数据页之后，数据页会缓存在此处。数据缓冲区和共享内存没有关系，当数据库缓冲区满会淘汰 LRU 链表上很少被使用到的数据页。

修改数据缓冲区大小：

sp_set_para_value(2,'BUFFER',800);

2. 重做日志缓冲区重做日志缓冲区缓存的是重做日志信息。重做日志缓冲区和共享内存没有关系，当重做日志缓冲区不够用时，会向服务器申请内存。

参数：RLOG_BUF_SIZE

select para_name,para_value,para_type from v$dm_ini where para_name='RLOG_BUF_SIZE';

3. 字典缓冲区：字典缓冲区缓存的是数据字典的信息。当字典缓冲区不够用时，会向共享内存池申请内存

参数：DICT_BUF_SIZE

单位：M

select para_name,para_value,para_type from v$dm_ini where para_name='DICT_BUF_SIZE';

4. SQL 缓冲区:SQL 缓冲区缓存的是结果集、执行计划等信息。当 SQL 类别比较多，SQL没有绑定变量，可以将 SQL 缓冲区调大。当 SQL 缓冲区不够用时，会向共享内存池申请内存。

参数：CACHE_POOL_SIZE

select para_name,para_value,para_type from v$dm_ini where para_name='CACHE_POOL_SIZE';

排序区

排序缓冲区提供数据排序所需要的内存空间。当用户执行 SQL 语句时，常常需要进行排序，所使用的内存就是排序缓冲区提供的。在每次排序过程中，都首先申请内存，排序结束后再释放内存。

哈希区

哈希缓冲区是达梦数据库为哈希连接而设定的虚拟缓冲区，在进行哈希连接时，对排序的数据量进行计算。如果计算出的数据量大小超过了哈希缓冲区的大小，则使用 DM8 创新的外存哈希方式；如果没有超过哈希缓冲区的大小，实际上还是使用内存池来进行哈希操作。

线程结构

监听线程

主要任务是在服务器端口上进行循环监听来自客户端的请求。工作过程为数据库启动时监听线程就会启动，当监听到客户端发来的请求之后，监听线程会被唤醒并生成会话申请，之后进入到工作线程队列中，等待工作线程的处理，监听线程会随着数据库的关闭而关闭。

IO 线程

主要的工作有：将磁盘上的数据页加载到数据缓冲区中；将数据缓冲区中的脏页在一定机制下（数据库正常关闭、缓冲区满和触发检查点）更新到磁盘上的数据文件中。

日志刷新线程

将重做日志缓冲区中的记录在一定机制下（事务提交，执行检查点）刷盘到重做日志文件中。

日志归档线程

重做日志文件在覆盖前，日志归档线程将重做日志文件内容拷贝到归档路径下做副本。

日志重做线程

主要用于数据库实例恢复，会根据REDO日志进行并行故障恢复

调度线程

检查系统级的时间触发器；

清理 SQL 缓存、计划缓存中失效的项，或者超出缓存限制后淘汰不常用的缓存项；

动态缓冲区检查。根据需要动态扩展或动态收缩系统缓冲池；

自动执行检查点;

会话超时检测;

必要时执行数据更新页刷盘；

唤醒等待的工作线程;

工作线程

内核的工作线程机制包括普通内核线程和用户态线程两种,普通内核线程的切换完全由操作系统决定,但操作系统无法了解进程内部的运行机制，只能采取通用的调度策略来管理各个内核线程;用户态线程在内核线程内部自主调度，有效减少上下文切换

数据库的管理

数据库的创建

在建数据库之前，需要规划数据库，如数据库名、实例名、端口、文件路径、簇大小、页大小、日志文件大小、SYSDBA 和 SYSAUDITOR 等系统用户的密码，需要注意的是，有4个参数是只能在数据库初始化时设置的，后续不能更改。

簇大小，簇是每次申请的页数，表存满了以后会一次性连续申请（参数设置）个页的空间。
页大小，影响每一行能存储的最大值，和查询效率。
字符集，影响所用的字符集后期是否支持对应的生僻字等。
大小写敏感，影响 SQL 编写，对小写对象是否需要添加双引号。

执行创建数据库的命令时，安装程序会先确认数据库的版本，检查数据库的授权文件有没有指定，没有的话就默认是一年的有效期，根据执行的参数来设置要初始化的数据库并记录到dm.ini文件中，之后会自动创建 4 个表空间(SYSTEM、ROLL、MAIN和TEMP)以及2个redo日志(dmdb01.log和dmdb02.log)，最后将完整的过程记录在dminit.log中，一次数据库的初始化就完成了。

启动过程

数据库在启动时，会对license进行检查，确认是否还在有效期内，之后会去读取配置文件 (.ini)，根据参数的值来分配数据库内存的大小，然后读取控制文件 (dm.ctl)，获取数据库的初始信息,比如数据库的名称和模式、数据文件的名称和存放路径、数据库的版本等，最后再读取重做日志文件 ().log) 和数据文件 (*.DBF)，创建监听线程。
